МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 23





353



Окончание таблицы А.12.11

Поле

Биты

Описание

CSFB/

CSFA

3-2/

1-0

Выбор действия c выходным сигналом на выводе PWMB/PWMA каждый
раз, когда возникает событие CTR = Zero





00

Нет действий

01

PWMB/PWMA = 0

10

PWMB/PWMA = 1

11

Нет действий

–

31-4

Зарезервировано


Т а б л и ц а   А . 1 2 . 1 2  – Регистр управления генератором «мертвого времени» ШИМ



DBCTL



 Сброс: 00000000h







Поле

Биты

Описание

IN_MODE

5-4

Поле выбора источника для контроля по фронту и срезу. Старший
бит  поля  управляет  ключом  S5,  младший  –  ключом  S4
(см. рисунок 14.12)
00

Сигнал PWMA используется для контроля по переднему и
заднему фронтам

01

Сигнал PWMA используется для контроля по заднему
фронту, а сигнал PWMB – по переднему

10

Сигнал PWMA используется для контроля по переднему
фронту, а сигнал PWMB – по заднему

11

Сигнал PWMB используется для контроля по переднему и
заднему фронтам

POLSEL

3-2

Поле задания полярности сигнала на выходе.  Старший бит поля
управляет  ключом  S3,  а  младший  –  ключом  S2  (см.
рисунок 14.12)
00

Инверсия запрещена

01

Инверсия только на выводе PWMA

10

Инверсия только на выводе PWMB

11

Инверсия на выводах PWMA и PWMB

OUT_MODE

1-0

Поле выбора фронта, для которого включена задержка («мертвое
время»). Старший бит поля управляет ключом S1, а младший –
ключом S0 (см. рисунок 14.12)
00

Не задано

01

Задний фронт PWMB

10

Передний фронт PWMA

11

Передний фронт PWMA и задний фронт PWMB

–

31-6

Зарезервировано





354

Т а б л и ц а   А . 1 2 . 1 3  – Регистр управления «мертвым временем»



DBRED



 Сброс: 00000000h

DBFED



 Сброс: 00000000h







Поле

Биты

Описание

DEL
(DBRED)

9-0

Величина  задержки  переднего  фронта  для  генератора  «мертвого
времени» ШИМ (в периодах тактового сигнала TBCLK)

DEL
(DBFED)

9-0

Величина  задержки  заднего  фронта  для  генератора  «мертвого
времени» ШИМ (в периодах тактового сигнала TBCLK)

–

31-10

Зарезервировано


Т а б л и ц а   А . 1 2 . 1 4  – Регистр источника сигнала аварии



TZSEL



 Сброс: 00000000h







Поле

Бит

Описание

OSHTn  13-8

Бит разрешения источника сигнала аварии с вывода PWM_TZn в
однократном режиме
0

Запрещено

1

Разрешено

CBCn

5-0

Бит разрешения источника сигнала аварии с вывода PWM_TZn в
циклическом режиме
0

Запрещено

1

Разрешено

–

31-14,
7, 6

Зарезервировано

П р и м е ч а н и е   –   n – порядковый номер от 0 до 5











355

Т а б л и ц а   А . 1 2 . 1 5  – Регистр управления детектором сигнала аварии



TZCTL



 Сброс: 00000000h







Поле  Биты

Описание

TZB/
TZA

3-2/
1-0

Поле задания поведения вывода PWM_B/PWM_A в случае получения
сигнала аварии.
Источник сигнала аварии при этом определяется регистром TZSEL
00

Переключение в третье состояние

01

Переключение в единицу

10

Переключение в ноль

11

Нет действий

–

31-4

Зарезервировано


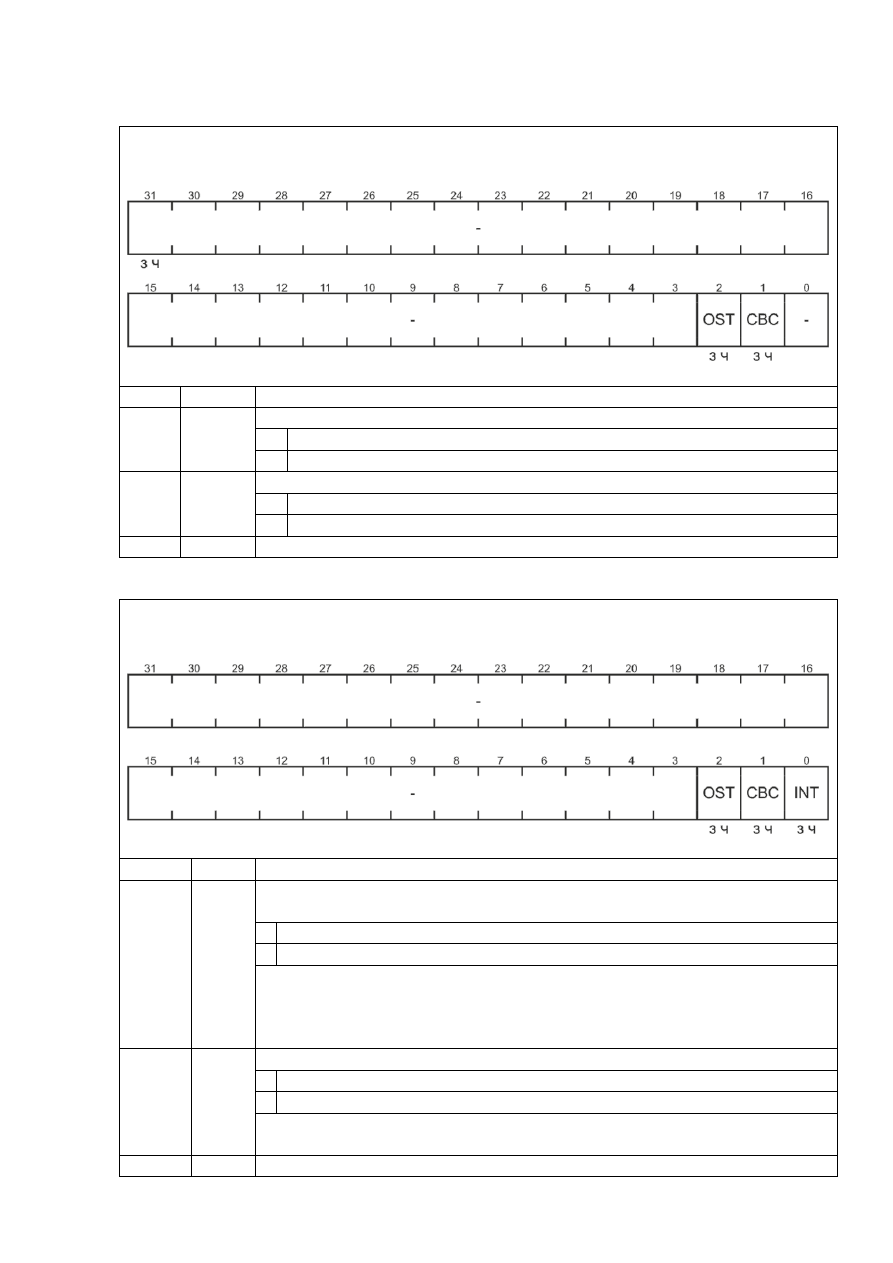

Т а б л и ц а   А . 1 2 . 1 6  – Регистр маски прерываний детектора сигнала аварии



TZEINT



 Сброс: 00000000h







Поле

Бит

Описание

OST

2

Бит разрешения генерации прерывания в однократном режиме
обработки аварии
0

Запрещено

1

Разрешено

CBC

1

Бит разрешения генерации прерывания в циклическом режиме
обработки аварии
0

Запрещено

1

Разрешено

–

31-3, 0

Зарезервировано











356

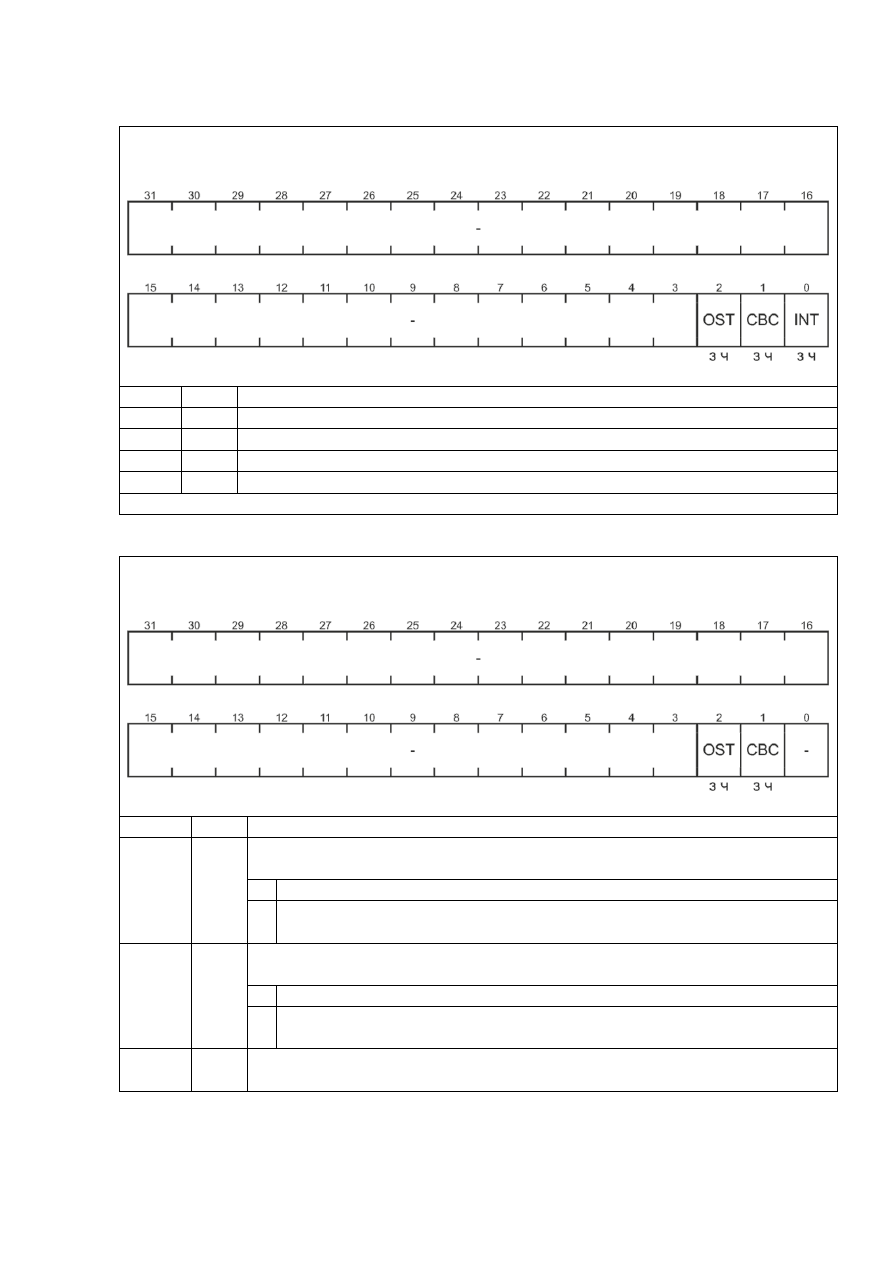

Т а б л и ц а   А . 1 2 . 1 7  – Регистр флагов прерываний детектора сигнала аварии



TZFLG



 Сброс: 00000000h







Поле

Бит

Описание

OSHT

2

Флаг прерывания в однократном режиме обработки аварии
0  Нет прерывания
1  Запрос на прерывание
При этом действие на выходе продолжается вплоть до обнуления
счетчика таймера, если сигнал аварии не перестал быть активным к
этому моменту. Если флаг сброшен, а источник сигнала аварии остался,
флаг установится снова

CBC

1

Флаг прерывания в циклическом режиме обработки аварии
0  Нет прерывания
1  Запрос на прерывание
При этом действие на выходе продолжается вплоть до обнуления
счетчика таймера, если сигнал аварии не перестал быть активным к
этому моменту. Если флаг сброшен, а источник сигнала аварии остался,
флаг установится снова

INT

0

Флаг внешнего прерывания NVIC
0  Нет прерывания
1  Запрос на прерывание
Если флаг был сброшен, а один из флагов CBC или OST установлен,
флаг установится снова

–

31-3

Зарезервировано


Т а б л и ц а   А . 1 2 . 1 8  – Регистр сброса флагов прерываний детектора сигнала аварии



TZCLR



 Сброс: 00000000h















357

Окончание таблицы А.12.18

Поле

Бит

Описание

OST

2

Бит сброса флага прерывания в однократном режиме обработки аварии.
Запись единицы сбрасывает бит OST в регистре TZFLG

CBC

1

Бит сброса флага прерывания в циклическом режиме обработки аварии.
Запись единицы сбрасывает бит CBC в регистре TZFLG

INT

0

Бит сброса флага внешнего прерывания NVIC.
Запись единицы сбрасывает бит INT в регистре TZFLG

–

31-3

Зарезервировано


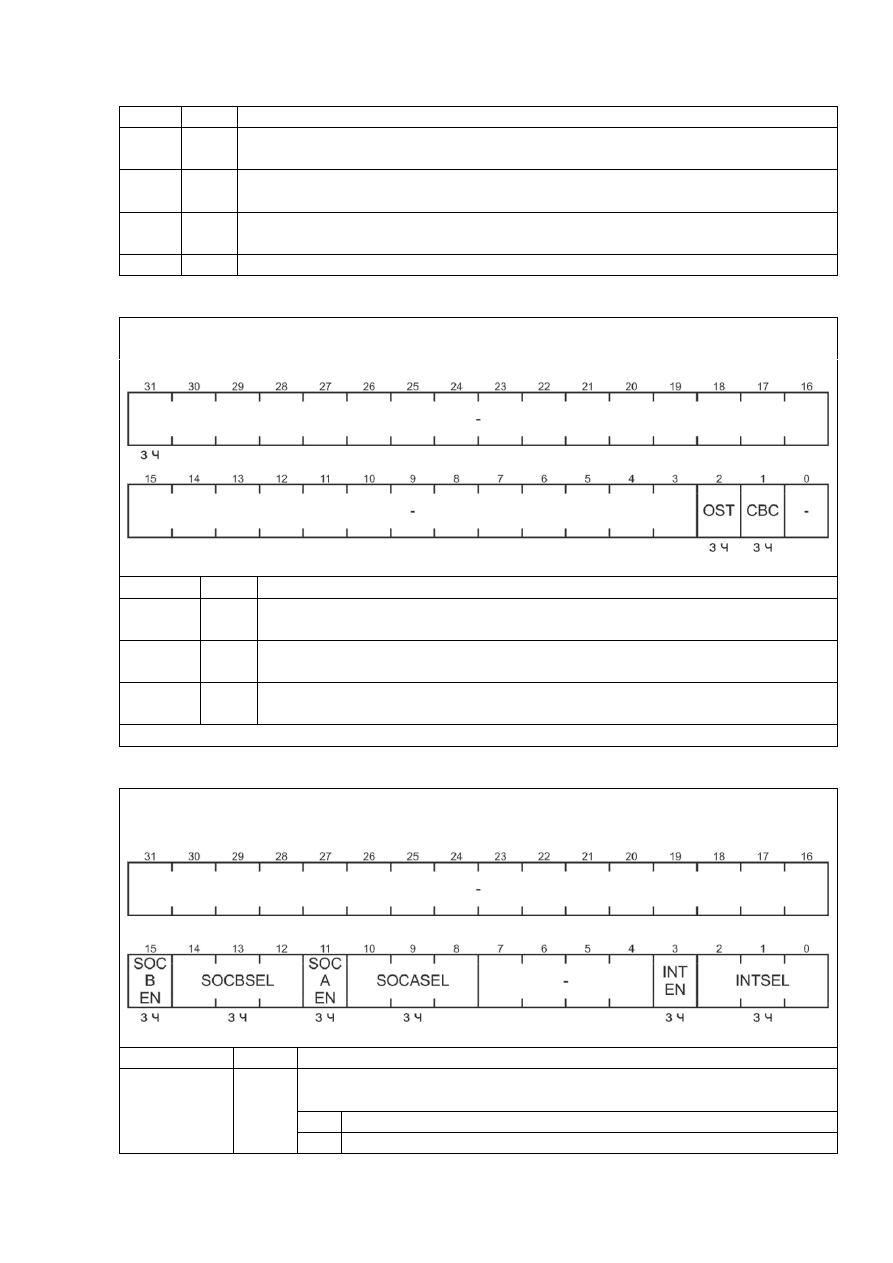

Т а б л и ц а   А . 1 2 . 1 9  – Регистр программной эмуляции сигнала  аварии



TZFRC



 Сброс: 00000000h







Поле

Бит

Описание

OSHT

2

Бит программной генерации сигнала аварии в однократном режиме.
Запись единицы устанавливает бит OST в регистре TZFLG

CBC

1

Бит программной генерации сигнала аварии в циклическом режиме.
Запись единицы устанавливает бит CBC в регистре TZFLG

–

31-3,
0

Зарезервировано

П р и м е ч а н и е   – Чтение битов OST и CBC всегда возвращает нули.


Т а б л и ц а   А . 1 2 . 2 0  – Регистр источника триггера событий



ETSEL



 Сброс: 00000000h







Поле

Биты

Описание

SOCBEN/
SOCAEN

15/
11

Бит разрешения генерации внешнего сигнала PWM_SOCB/
PWM_SOCA для запуска АЦП
0

Запрещено

1

Разрешено







358

Окончание таблицы А.12.20

Поле

Биты

Описание

SOCBSEL/
SOCASEL/
INTSEL

14-12/
10-8/
2-0

Поле выбора события, по которому будет сформирован импульс
PWM_SOCB/PWM_SOCA/PWM_INT
000

Зарезервировано

001

CTR = Zero

010

CTR = PRD

011

Зарезервировано

100

CTR = CMPA при счете вверх

101

CTR = CMPA при счете вниз

110

CTR = CMPB при счете вверх

111

CTR = CMPB при счете вниз

INTEN

3

Бит разрешения генерации внешнего прерывания PWM_INT
0

Запрещено

1

Разрешено

–

31-16,
7-4

Зарезервировано


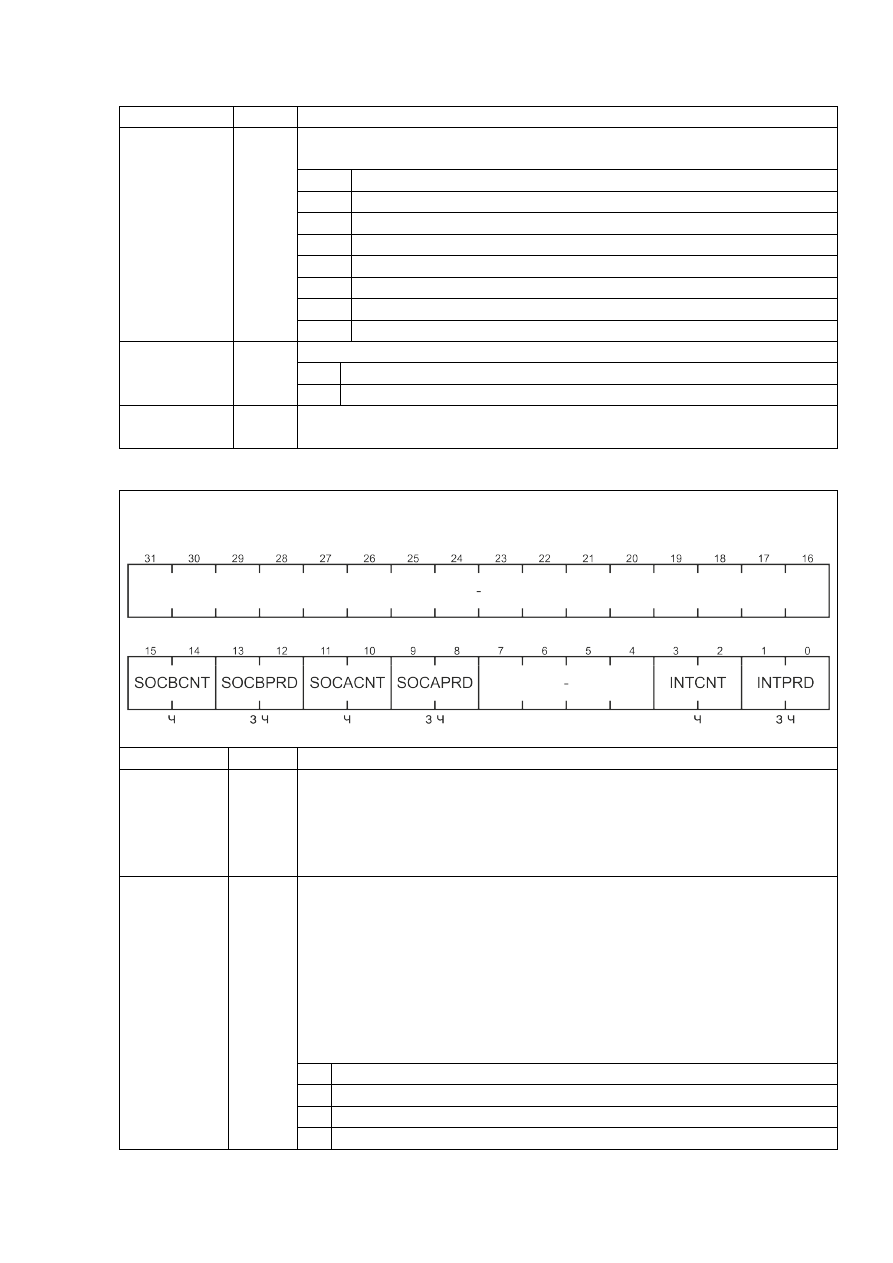

Т а б л и ц а   А . 1 2 . 2 1  – Регистр предделителя триггера событий



ETPS



 Сброс: 00000000h







Поле

Биты

Описание

SOCBCNT/
SOCACNT

15-14/
11-10

Счетчик событий сигнала PWM_SOCB/ PWM_SOCA.
Счетчик автоматически сбрасывается, когда сформировано
прерывание, и перестает считать, когда достигает значения
SOCBPRD/SOCAPRD соответсвенно

SOCBPRD/
SOCAPRD

13-12/
9-8

Поле задания количества событий, заданных полем
SOCBSEL/SOCASEL регистра ETSEL, по которым будет
сформирован сигнал запуска АЦП PWM_SOCB/PWM_SOCA.
Для разрешения генерации сигнала нужно установить бит
SOCBEN/ SOCAEN регистра ETSEL.
Сигнал будет сформирован, даже если флаг SOCB/SOCA (регистр
ETFLG) предыдущего сигнала не был сброшен. Как только сигнал
PWM_SOCB/PWM_SOCA отправлен, счетчик
SOCBCNT/SOCACNT автоматически сбрасывается
00  По каждому событию (SOCBCNT/SOCACNT = 00b)
01  По каждым двум событиям (SOCBCNT/SOCACNT = 01b)
10  По каждым трём событиям (SOCBCNT/SOCACNT = 10b)
11  По каждым четырем событям (SOCBCNT/SOCACNT = 11b)







359

Окончание таблицы А.12.21

Поле

Биты

Описание

INTCNT

3-2

Значение счетчика событий прерываний.
Счетчик автоматически сбрасывается, когда сформировано
прерывание, и перестает считать, когда достигает значения INTPRD

INTPRD

1-0

Поле задания количества событий, заданных полем INTSEL
регистра ETSEL, по которым будет сформировано внешнее
прерывание PWM_INT. Для разрешения генерации прерывания
нужно установить бит INTEN в регистре ETSEL. Если флаг
прерывания INT (регистр ETFLG) установлен от предыдущего
прерывания, то текущее прерывание не будет активировано до
сброса этого флага (сбрасывается записью единицы в бит INT
регистра ETCLR). Такой механизм позволяет обрабатывать одно
прерывание, в то время как другое ждет своей очереди
00

Прерывания по каждому событию (INTCNT = 00b)

01

Прерывания по каждым двум событиям (INTCNT = 01b)

10

Прерывания по каждым трём событиям (INTCNT = 10b)

11

Прерывания по каждым четырем событиям (INTCNT = 11b)

–

31-16,
7-4

Зарезервировано


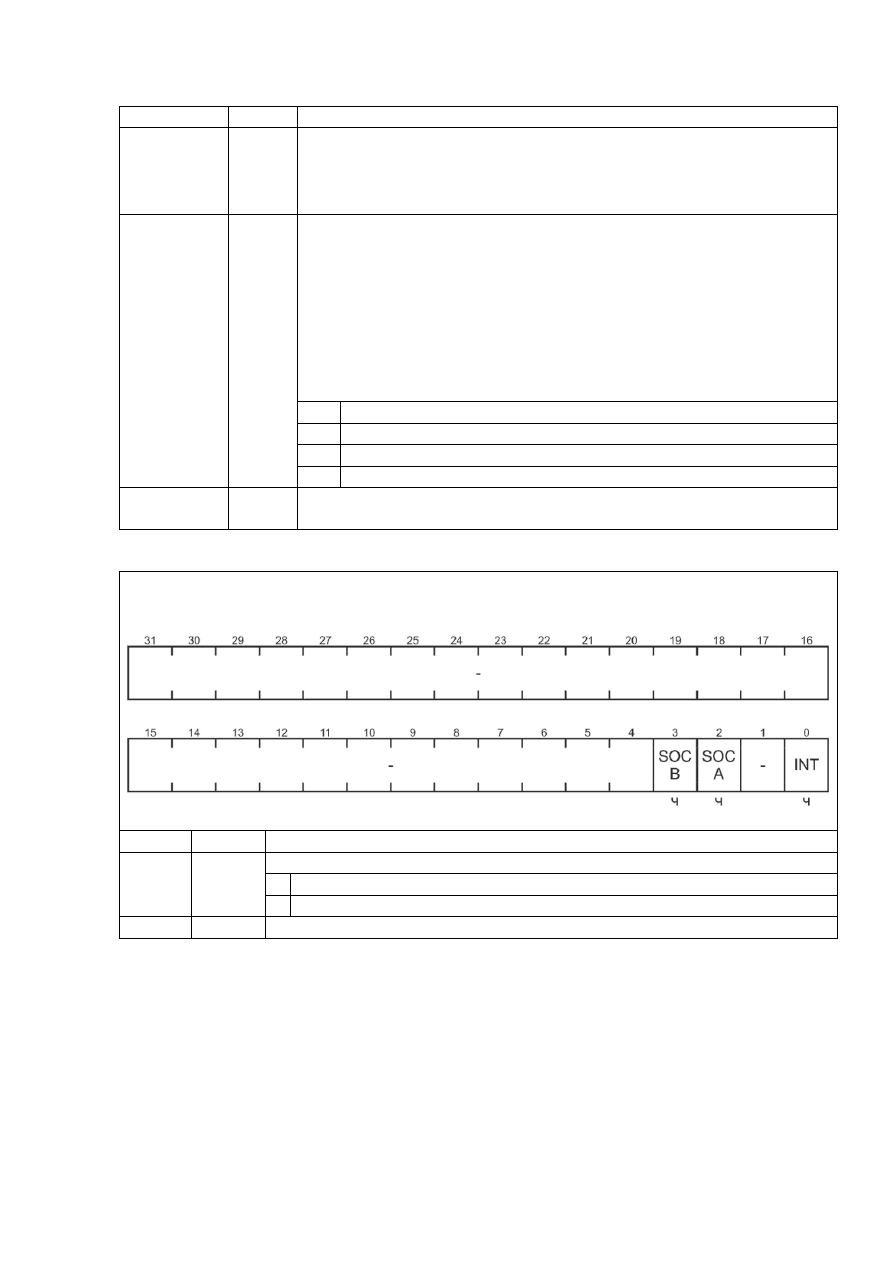

Т а б л и ц а   А . 1 2 . 2 2  – Регистр флагов триггера событий



ETFLG



 Сброс: 00000000h







Поле

Бит

Описание

SOCB/
SOCA/
INT

3/
2/
0

Флаг внешнего сигнала АЦП PWM_SOCB/PWM_SOCA/PWM_INT
0  Не установлен или сброшен
1  Установлен

–

31-4, 1

Зарезервировано










360

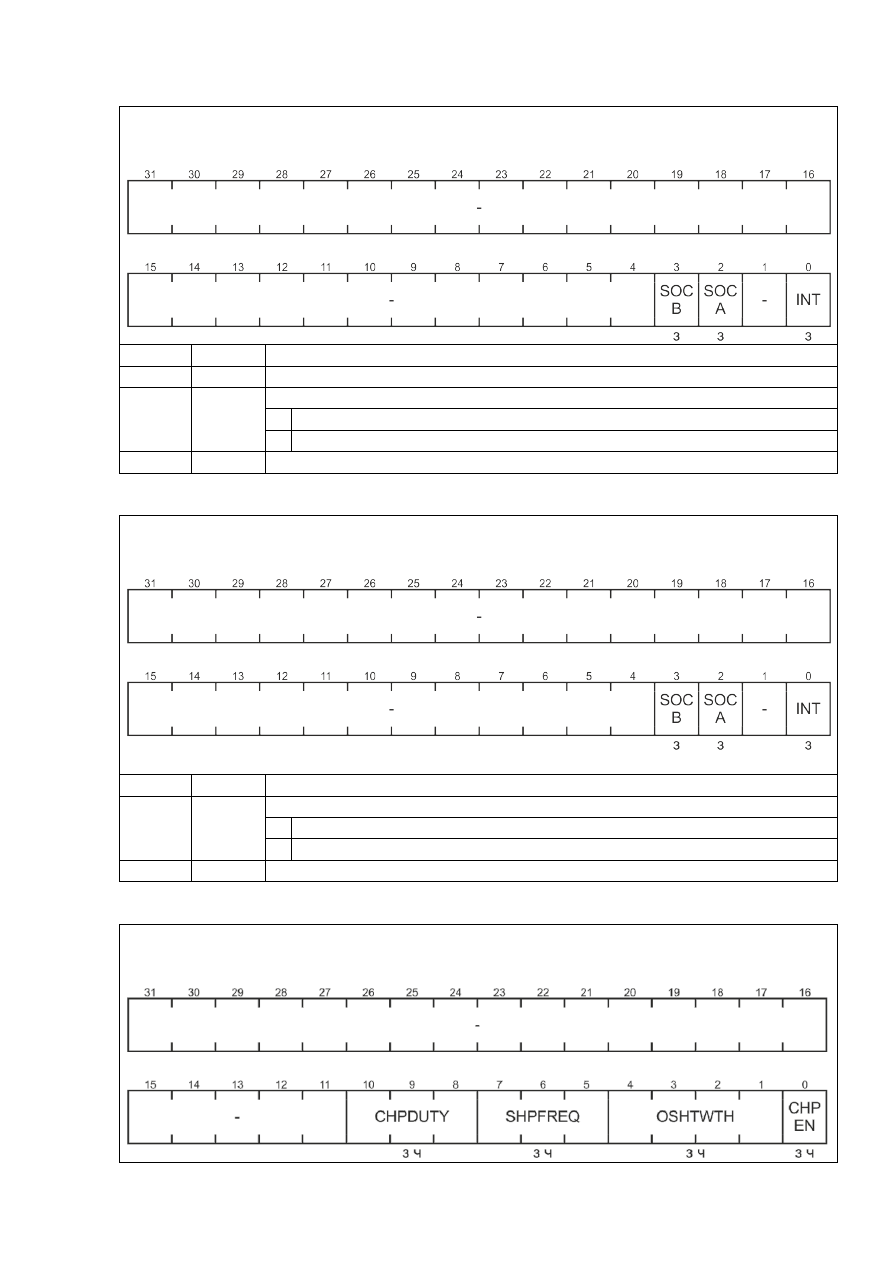

Т а б л и ц а   А . 1 2 . 2 3  – Регистр сброса флагов триггера событий



ETCLR



 Сброс: 00000000h





Поле

Бит

Описание

1

2

3

SOCB/
SOCA/
INT

3/
2/
0

Бит сброса флага SOCB/SOCA /INT в регистре ETFLG
0  Нет действий
1  Запись единицы сбрасывает флаг

–

31-4, 1

Зарезервировано


Т а б л и ц а   А . 1 2 . 2 4  – Регистр программной эмуляции флагов триггера событий



ETFRC



 Сброс: 00000000h







Поле

Бит

Описание

SOCB/
SOCA/
INT

3/
2/
0

Бит установки флага SOCB/SOCA/INT в регистре ETFLG
0  Нет действий
1  Запись единицы устанавливает флаг

–

31-4, 1

Зарезервировано


Т а б л и ц а   А . 1 2 . 2 5  – Регистр управления модулятором



PCCTL



 Сброс: 00000000h









361

Окончание таблицы А.12.25

Поле

Биты

Описание

CHPDUTY

10-8

Поле задания скважности второго и последующих импульсов
000

1/8 (13,5 %),

001

2/8 (25,0 %),

…

…

110

7/8 (87,5 %),

111

Зарезервировано

SHPFREQ

7-5

Поле выбора делителя частоты синхронизации для задания частоты
второго и последующих импульсов
000

1

001

1/2

…

…

110

1/7

111

1/8

OSHTWTH

4-1

Поле задания ширины первого импульса
0h

1 × fclk/8

1h

2 × fclk/8

…

…

Eh

15 × fclk/8

Fh

16 × fclk/8

CHPEN

0

Бит разрешения работы модулятора
0

Запрещено

1

Разрешено

–

31-11

Зарезервировано


Т а б л и ц а   А . 1 2 . 2 6  – Регистр конфигурации блока ШИМ высокого разрешения



HRCNFG



 Сброс: 00000000h







Поле

Биты

Описание

MEP_
ScaleFactor

23-16

Не используется

HRLOAD

3

Бит выбора события, по которому производится загрузка
отложенного значения в активный регистр CMPAHR
0

Событие CTR = Zero

1

Событие CTR = PRD.
При этом режим отложенной загрузки доступен, только если
бит CTLMODE сброшен, а загрузка поля CMPA
осуществляется аналогичным образом (в регистре CMPCTL
поле LOADMODE = 00/01)







362

Окончание таблицы А.12.26

Поле

Биты

Описание

CTLMODE

2

Бит выбора регистра для задания значение задержки
0

Поле CMPAHR

1

Поле TBPHSHR

EDGMODE

1-0

Поле выбора фронта сигнала ШИМ, который сдвигается линией
задержки
00

Зарезервировано

01

Передний

10

Задний

11

Передний и задний

–

31-24,
15-4

Зарезервировано


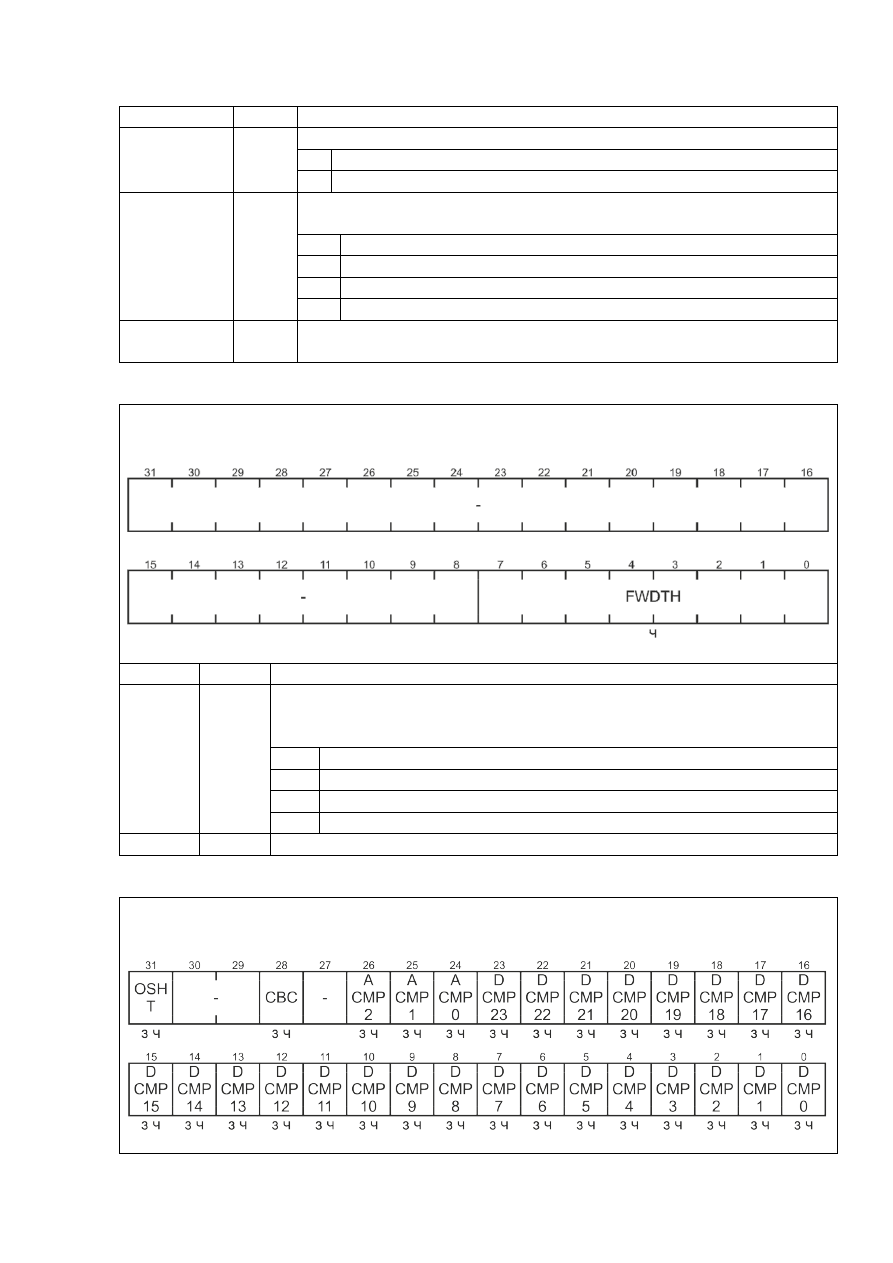

Т а б л и ц а   А . 1 2 . 2 7  – Регистр ширины фильтрации



FWDTH



 Сброс: 00000000h







Поле

Биты

Описание

FWDTH  7-0

Поле задания ширины фильтрации коротких импульсов в тактах
PCLK.  Если f

PCLK

 = 100 МГц, то фильтруются импульсы до 2,55 мкс с

шагом 0,01 мкс
0h

Фильтр выключен

1h

1 такт PCLK

…

…

FFh  255 тактов PCLK

–

31-8

Зарезервировано


Таблица А.12.28 – Регистр источника сигнала события удержания



HDSEL



 Сброс: 00000000h













363



Окончание таблицы А.12.28

Поле

Биты

Описание

OSHT

31

Бит разрешения события по источнику DCMP/ACMP в однократном
режиме обработки аварии
0  Запрещено
1  Разрешено

CBC

28

Бит разрешения события по источнику DCMP/ACMP в циклическом
режиме обработки аварии
0  Запрещено
1  Разрешено

ACMP2,
ACMP1,
ACMP0

26,
25,
24

Биты включения аналоговых компараторов 0, 1 и 2
0  Выключен
1  Включен

DCMP23–
DCMP0

23-0

Бит выбора цифрового компаратора (0 – 23) блока АЦП, с выхода
которого берется сигнал для формирования события удержания
0  Не выбран
1  Выбран

–

30,
29, 27

Зарезервировано


Т а б л и ц а   А . 1 2 . 2 9  – Регистр управления детектором событий удержания



HDCTL



 Сброс: 00000000h







Поле

Биты

Описание

HDB/
HDA

3-2/
1-0

Поле задания поведения сигнала PWMB/PWMA в случае сбоя (аварии).
(Источник сбоя определяется регистром HDSEL)
00

Зарезервировано

01

Переключается в состояние единицы

10

Переключается в состояние нуля

11

Остается без изменений

–

31-4

Зарезервировано















364


Т а б л и ц а   А . 1 2 . 3 0  – Регистр маски прерывания порогового выключателя



HDEINT



 Сброс: 00000000h







Поле

Бит

Описание

OST

2

Бит разрешения генерации прерывания в однократном режиме
0

Запрещено

1

Разрешено

CBC

1

Бит разрешения генерации прерывания в циклическом режиме
0

Запрещено

1

Разрешено

–

31-3, 0

Зарезервировано


Т а б л и ц а   А . 1 2 . 3 1  – Регистр флагов прерывания порогового выключателя



HDFLG



 Сброс: 00000000h







Поле

Бит

Описание

OSHT,
CBC

2,
1

Флаг прерывания в однократном режиме,
флаг прерывания в циклическом режиме
0  Нет прерывания
1  Запрос на прерывание
При этом действие на выходе продолжается вплоть до обнуления
счетчика таймера, если сигнал аварии не перестал быть активным к
этому моменту. Если флаг сброшен, а источник сигнала аварии остался,
флаг установится снова

INT

0

Флаг внешнего прерывания NVIC
0  Нет прерывания
1  Запрос на прерывание
Если флаг был сброшен, а один из флагов CBC или OST установлен,
флаг установится снова

–

31-3

Зарезервировано





365


Т а б л и ц а   А . 1 2 . 3 2  – Регистр сброса флагов порогового выключателя



HDCLR



 Сброс: 00000000h







Поле

Бит

Описание

OST

2

Бит сброса флага прерывания в однократном режиме

CBC

1

Бит сброса флага прерывания в циклическом режиме

INT

0

Бит сброса флага внешнего прерывания NVIC

–

31-3

Зарезервировано

Запись единицы в бит регистра сбрасывает соответствующий  бит в регистре HDFLG

Т а б л и ц а   А . 1 2 . 3 3  – Регистр программной активации порогового выключателя



HDFRC



 Сброс: 00000000h







Поле

Бит

Описание

OST

2

Бит активации порогового выключателя  в однократном режиме
обработки аварии
0  Нет действий
1  Запись единицы активирует выключатель и устанавливает флаг OST в

регистре HDFLG

CBC

1

Бит активации порогового выключателя  в циклическом режиме
обработки аварии
0  Нет действий
1  Запись единицы активирует выключатель и устанавливает флаг CBC в

регистре HDFLG

–

31-3,
0

Зарезервировано










366

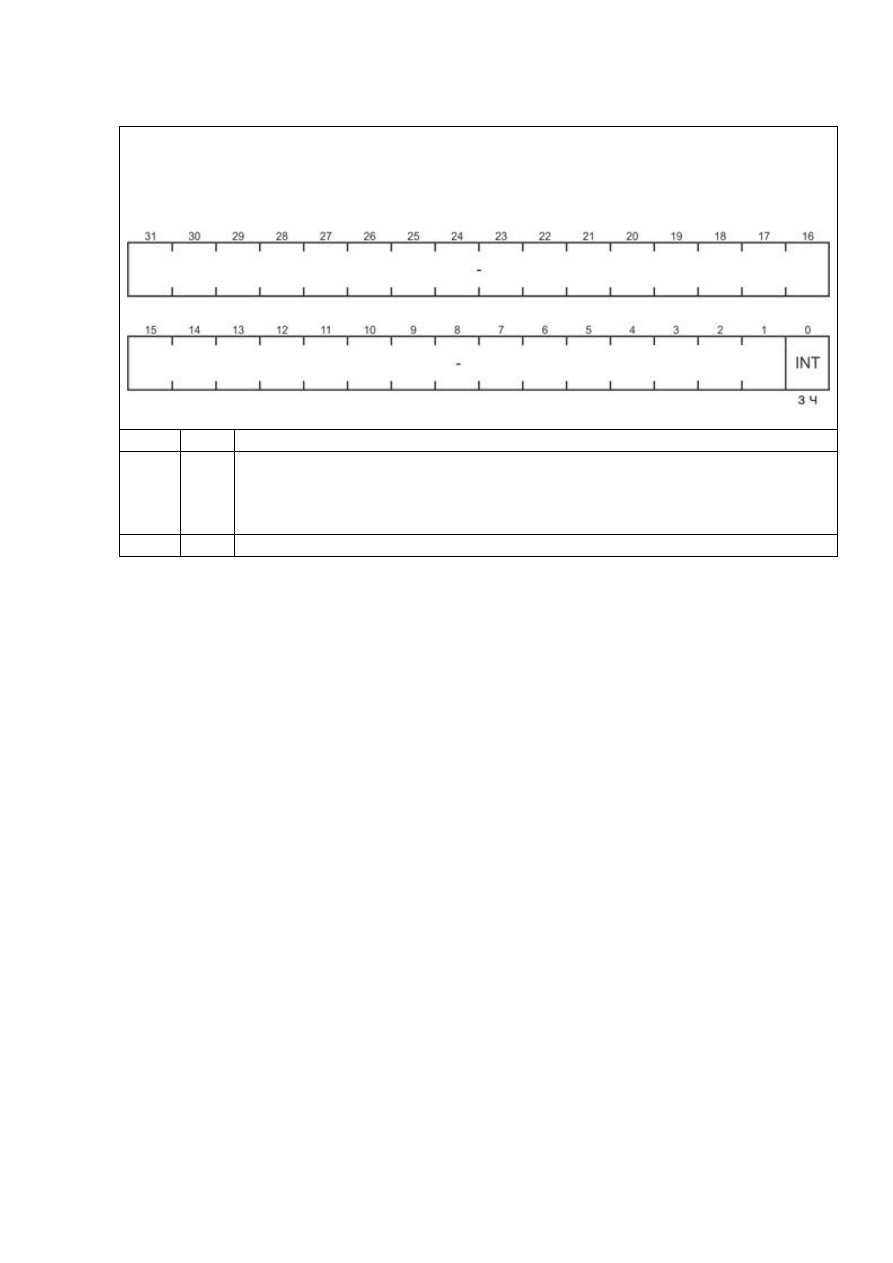

Т а б л и ц а   А . 1 2 . 3 4  – Регистры сброса прерываний порогового выключателя, детектора
событий аварии и таймера блока ШИМ



HDINTCLR
TZINTCLR
INTCLR




 Сброс: 00000000h





Поле  Бит

Описание

INT

0

Бит сброса прерывания.
Запись единицы в бит сбрасывает запрос прерывания.
Запись в бит должна производиться программой обработки прерывания, во
избежание повторного запуска программы обслуживания прерывания

–

31-1   Зарезервировано




















367

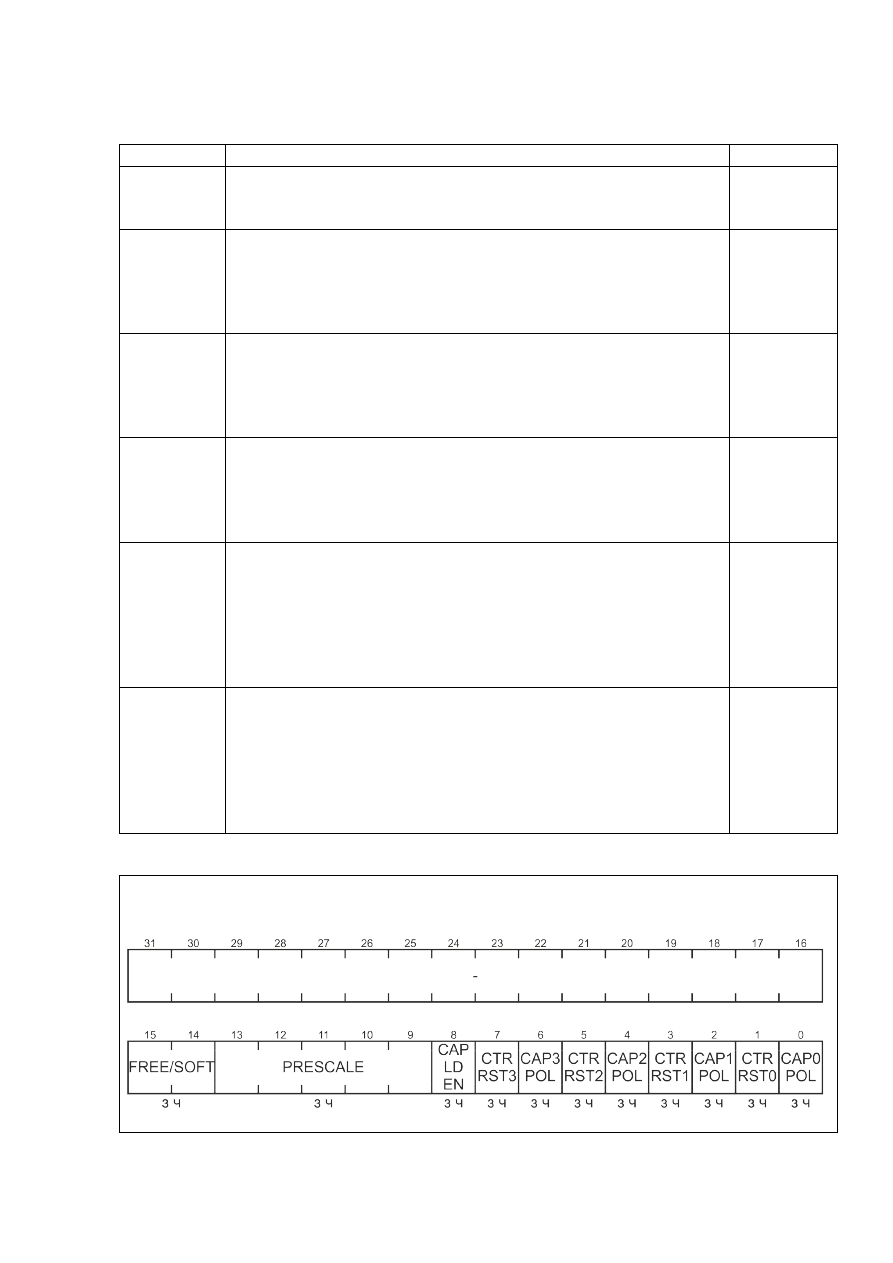

A.13 Регистры блока захвата

Т а б л и ц а   А . 1 3 . 1  – Регистр блока захвата
Мнемоника

Назначение и описание

Сброс

TSCTR

32-разрядный регистр счетчика таймера.
Запись задает начальное значение таймера.
Чтение возвращает текущее значение таймера

00000000h

CTRPHS

32-разрядный регистр отложенной загрузки таймера.
Значение из регистра загружается в таймер по событиям
SYNCI или под управлением процессора. Регистр
используется для синхронизации с другими блоками
CAP/PWM

00000000h

CAP0

32-разрядный регистр захвата 0.
Варианты загрузки:
- значением таймера в режиме захвата;
- значением, задаваемым микропроцессором;
- из регистра отложенной загрузки CAP3 в режиме APWM

00000000h

CAP1

32-разрядный регистр захвата 1.
Варианты загрузки:
- значением таймера в режиме захвата;
- значением, задаваемым микропроцессором;
- из регистра отложенной загрузки CAP4 в режиме APWM

00000000h

CAP2

32-разрядный регистр захвата 2.
Варианты загрузки:
- значением таймера в режиме захвата;
- значением, задаваемым микропроцессором (в тестовых
целях).
Регистр используется как регистр отложенной загрузки APRD
в режиме APWM

00000000h

CAP3

32-разрядный регистр захвата 3.
Варианты загрузки:
- значением таймера в режиме захвата;
- значением, задаваемым микропроцессором (в тестовых
целях).
Регистр используется как регистр отложенной загрузки APRD
в режиме APWM

00000000h



Т а б л и ц а   А . 1 3 . 2  – Регистр контроля захвата 0



ECCTL0



 Сброс: 00000000h














368

Окончание таблицы А.13.2

Поле

Биты

Описание

FREE/SOFT



15-14

Управление остановкой таймера в режиме отладки
00

Моментальная остановка таймера

01

Остановка таймера по переполнению

10, 11

Таймер не останавливается

PRESCALE

13-9

Предварительный делитель.
Если записано значение 00h – делитель выключен.

CAPLDEN

8

Бит разрешения захвата регистрами CAP0– CAP3
0

Запрещено

1

Разрешено

CTRRSTn

7, 5,
3, 1

Бит сброса таймера после события n (n от 0 до 3)
0

Нет действий

1

Сброс таймера после события n

CAPnPOL

6, 4,
2, 0

Бит выбора фронта захвата (n от 0 до 3)
0

Захват по переднему фронту

1

Захват по заднему фронту

–

31-16

Зарезервировано


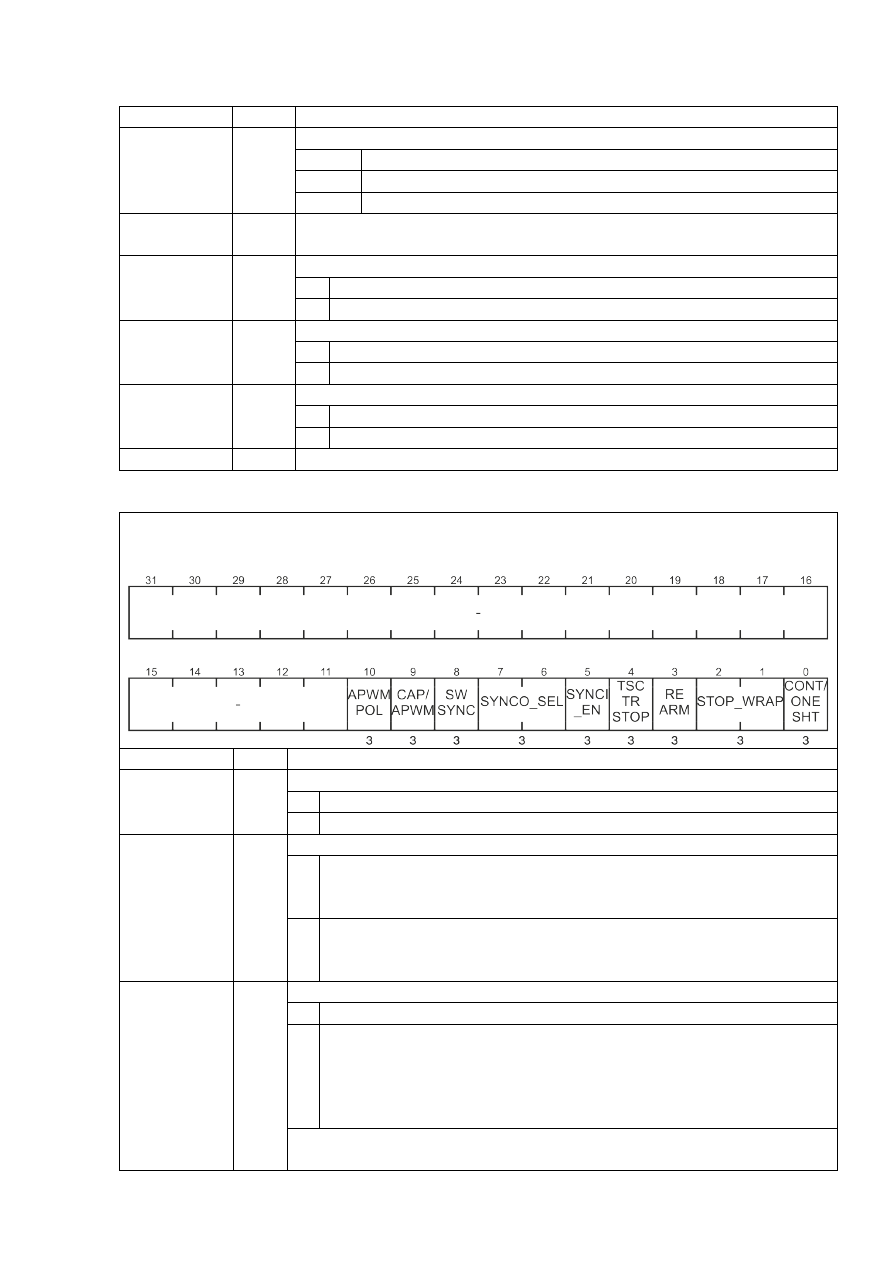

Т а б л и ц а   А . 1 3 . 3  – Регистр контроля захвата 1



ECCTL1



 Сброс: 00000000h





Поле

Бит

Описание

APWMPOL

10  -



Бит задания активного уровня в режиме APWM
0

Высокий

1

Низкий

CAP/APWM  9

Бит выбора режима
0

Работа в режиме захвата. Блокирование сброса таймера по событию
CTR=PRD. Блокирование отложенной загрузки CAP0/1. Разрешение
захвата CAP0–CAP3. Внешний порт работает на вход.

1

Работа в режиме APWM. Разрешение сброса таймера по CTR =
PRD. Разрешение теневой загрузки CAP0/1.  Блокирование
захвата CAP0–CAP3. Внешний порт работает на выход

SWSYNC

8

Межблочная синхронизация таймеров
0

Нет действий

1

Запись единицы:
- загружает значение таймера из отложенного регистра при
условии, что установлен бит SYNCI_EN;
- генерирует выходной сигнал синхронизации при условии, что
в поле SYNC_SEL записано 00b или 01b.

П р и м е ч а н и е  – В режиме APWM синхронизация также

происходит автоматически по событию CTR = PRD.
