МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 15





225

Окончание таблицы А.1.6

Поле

Биты

Описание

EMs

31-0

7h

Сигналы от блоков ШИМ0, ШИМ1, ШИМ2 – канал B

8h

Сигналы от блоков ШИМ3, ШИМ4, ШИМ5 – канал A

9h

Сигналы от блоков ШИМ3, ШИМ4, ШИМ5 – канал B

Ah

Сигналы от блоков ШИМ6, ШИМ7, ШИМ8 – канал A

Bh

Сигналы от блоков ШИМ6, ШИМ7, ШИМ8 – канал B

Ch-Eh  Зарезервировано
Fh

Циклическая работа. Активируется сразу после включения
секвенсора


Т а б л и ц а   А . 1 . 7 – Регистр пустоты буферов результатов



USTAT

8000_0018h

Сброс: 00000000h







Поле

Биты

Описание

UVs

7-0

Флаг пустоты буфера секвенсора s (s от 0 до 7)
0

Буфер не пуст

1

Буфер пуст

Состояние бита обновляется после чтения FIFO.
Флаг может быть сброшен программно записью единицы

–

31-8

Зарезервировано

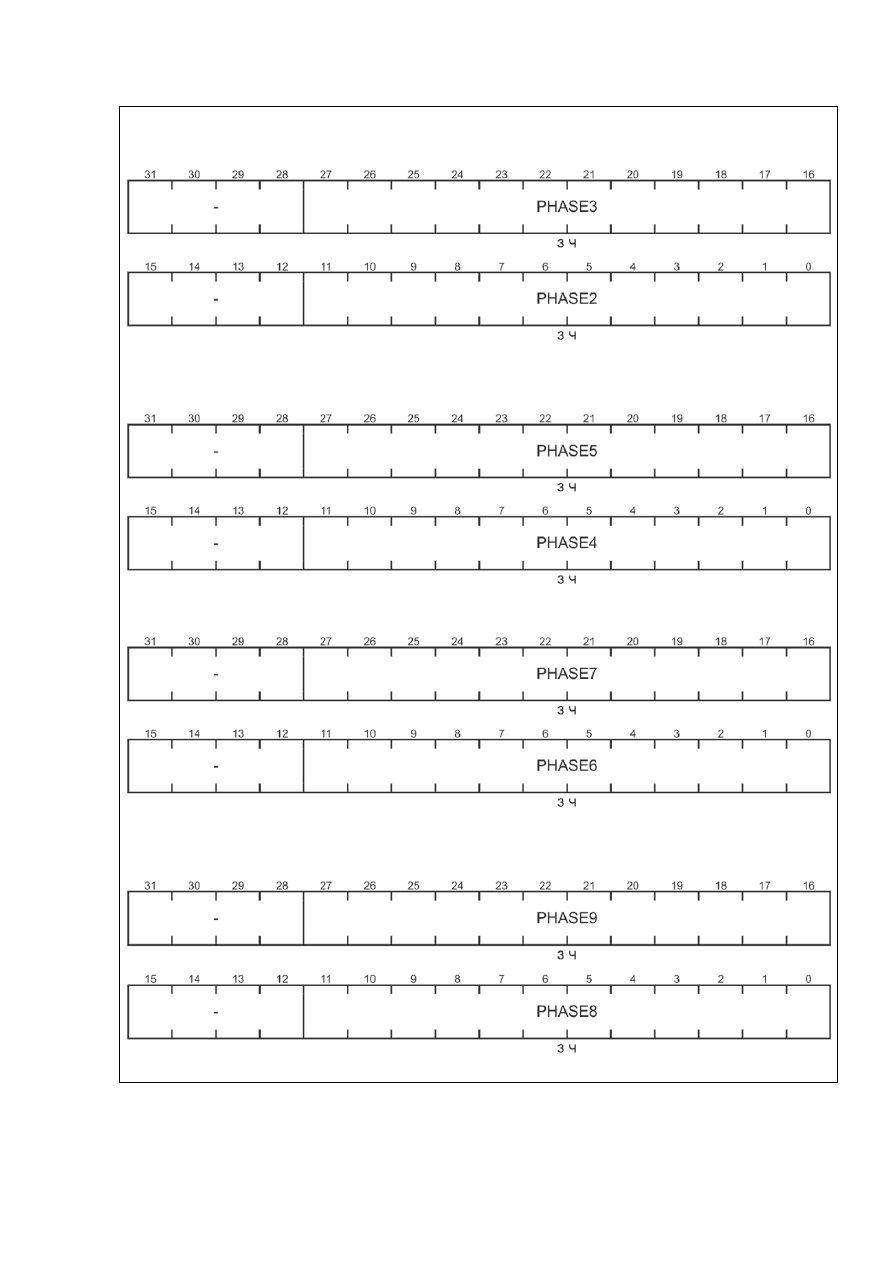

Т а б л и ц а   А . 1 . 8  – Регистры фаз запуска модулей АЦП



SPC0

8000_0020h

Сброс: 00000000h
















226

Продолжение таблицы А.1.8

SPC1



8000_0024h



Сброс: 00000000h







SPC2

8000_0028h

Сброс: 00000000h





SPC3

8000_002Ch

Сброс: 00000000h






SPC4



8000_0030h



Сброс: 00000000h




















227

Окончание таблицы А.1.8

SPC5



8000_0034h



Сброс: 00000000h







Поле

Биты

Описание

PHASEm

27-16, 11-0

Поле задания фазовой задержки (количество тактов сигнала
системной частоты SysCLK) начала преобразования модулем
АЦПm (m от 0 до 11) после запуска модуля секвенсором.
Значение 0h – соответствует отсутствию задержки

–

31-28, 15-12

Зарезервировано


Т а б л и ц а   А . 1 . 9  – Регистр параметров усреднителей



SAC

8000_0038h

Сброс: 00000000h





Поле

Биты

Описание

AVGm

30-28, 26-24,
22-20, 18-16,
14-12, 10-8,
6-4, 2-0

Поле параметра усреднителей модуля АЦПm (m от 0 до 7).
Задает количество измерений, используемых для получения
усредненного результата преобразования
0h

Ноль. Усреднители не используется

1h

2

2h

4

3h

8

4h

16

5h

32

6h

64

7h

Зарезервировано

–

31, 27, 23, 19,
15, 11, 7, 3

Зарезервировано











228

Т а б л и ц а   А . 1 . 1 0  – Регистр настройки режима сброса счетчика прерываний



RICNT

8000_003Ch

Сброс: 00000000h







Поле

Биты

Описание

RICNTs

23-16

Бит выбора режима сброса счетчика прерываний секвенсора s
(s от 0 до 7)
0

Нет действий

1

Запрет сброса счетчика прерываний по запуску секвенсора.

Счетчик прерываний может быть сброшен программно
(записью в регистр ADCSSOP) или установкой бита ASENs

AVGm

14-12, 10-8,
6-4, 2-0

Поле параметра усреднителей модуля АЦПm (m от 8 до 11).
Задает количество измерений, используемых для получения
усредненного результата преобразования
0h

Ноль. Усреднители не используется

1h

2

2h

4

3h

8

4h

16

5h

32

6h

64

7h

Зарезервировано

–

31 – 24,19,
15, 11, 7, 3

Зарезервировано


Т а б л и ц а   А . 1 . 1 1 – Регистр выбора каналов для измерений



MUX



Сброс: 00000000h
















229

Окончание таблицы А.1.11

Поле

Биты

Описание

CHn

23-0

Бит выбора канала n (n от 0 до 23) для измерения.
Каждый секвенсор может запускать измерение по любым каналам
0

Канал не выбран

1

Канал выбран

–

31-24

Зарезервировано


Т а б л и ц а   А . 1 . 1 2  – Регистр управления



CTL



Сброс: 00000000h







Поле

Биты

Описание

DMAEN

28

Бит разрешения использования блока DMA
0

Запрещено

1

Разрешено

WMARK  26-24

Поле задания количества результатов измерений записанных в буфер
секвенсора, по достижению которого вызывается DMA
000

Зарезервировано

001

Одна запись в буфер

010

2

011

4

100

8

101

16

110

32

111

Зарезервировано

ICNT

23-16

Цикличность прерываний.
Поле задания количества перезапусков модулей АЦП секвенсором,
по достижении которого генерируется прерывание.
Значение 00h означает выставление прерывания по каждому
перезапуску модуля АЦП, значение FFh – каждые 256 перезапусков

RCNT

7-0

Количество перезапусков АЦП.
Поле задания количества перезапусков модулей АЦП секвенсором
после его запуска по событию. Значение 00h задает один пуск
модулей АЦП при запуске секвенсора, значение FFh – 256
перезапусков

–

31-29,
27,
15-8

Зарезервировано









230

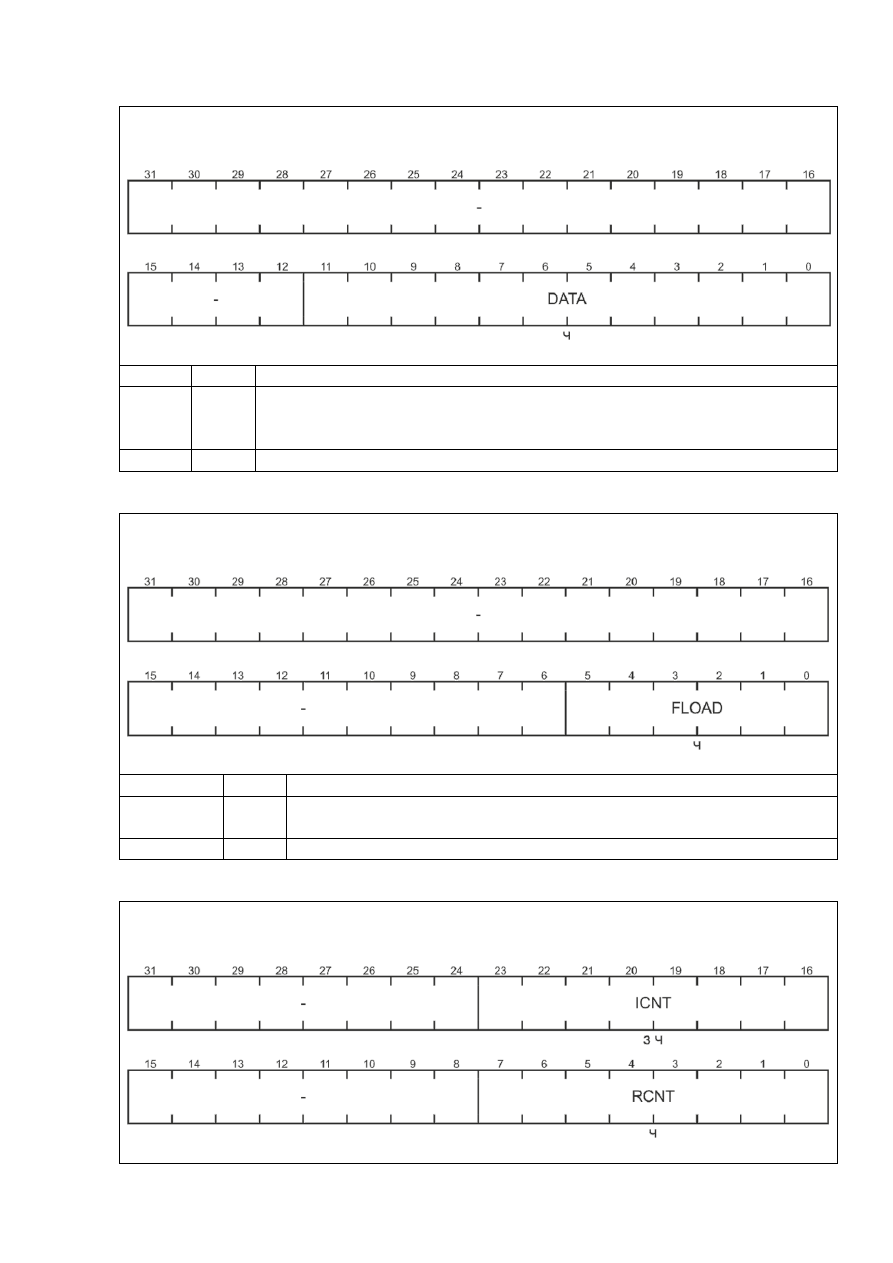

Т а б л и ц а   А . 1 . 1 3  – Регистр измерения



FIFO



Сброс: 00000000h







Поле

Биты

Описание

DATA

11-0

Результат измерения.
Чтение поля DATA возвращает результат измерения из буфера
секвенсора

–

31-12

Зарезервировано


Т а б л и ц а   А . 1 . 1 4  – Регистр количества измерений



FSTAT



Сброс: 00000000h







Поле

Биты

Описание

FLOAD

0-5

Значение количества результатов измерений, сохраненных в буфере
секвенсора

–

31-6

Зарезервировано


Т а б л и ц а   А . 1 . 1 5  – Регистр флагов измерений



OP



Сброс: 00000000h











231

Окончание таблицы А.1.15

Поле

Биты

Описание

ICNT

23-16

Счетчик измерений, используемый для вызова прерываний.
При равенстве значения счетчика и значения ICNT регистра ADCSSCTL
генерируется прерывание. Любая запись в регистр ADCSSOP сбрасывает
счетчик ICNT

RCNT

7-0

Счетчик количества измерений, проведенных модулями АЦП с момента
запуска секвенсора

–

31-
8,24-
31

Зарезервировано


Т а б л и ц а   А . 1 . 1 6   – Регистр выбора компаратора



DCP



Сброс: 00000000h







Поле

Биты

Описание

CMPn

23-0

Бит разрешения работы компаратора n секвенсором
0

Запрещен

1

Разрешен

–

31-24

Зарезервировано


Т а б л и ц а   А . 1 . 1 7   – Регистр задержки перезапусков



TMR



Сброс: 00000000h







Поле

Биты

Описание

TMR

23-0

Поле задания задержки запуска модуля АЦП.
Значение TMR = 000000h задает немедленный перезапуск по окончанию
измерения

–

31-24

Зарезервировано








232

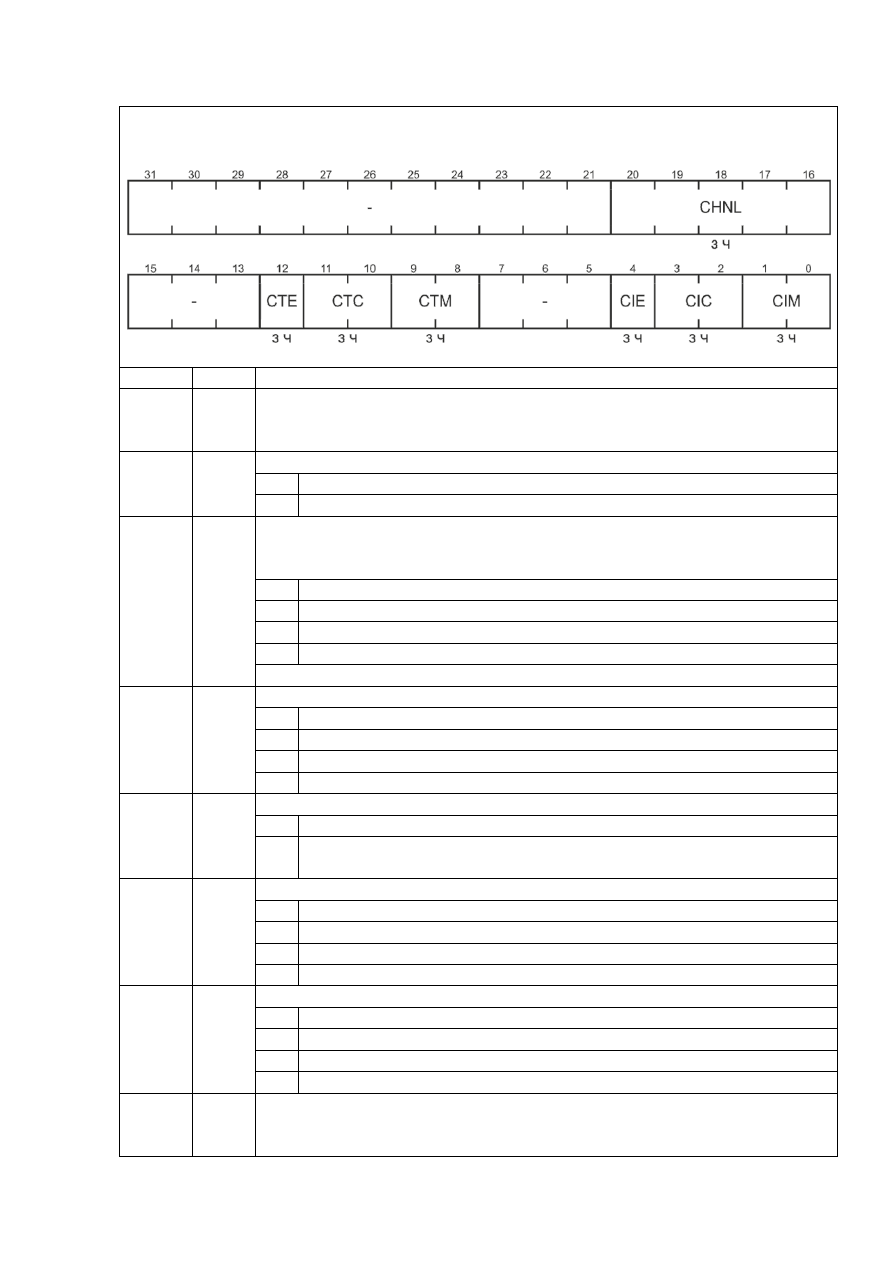

Т а б л и ц а   А . 1 . 1 8   – Регистр управления компаратора n (n от 0 до 23)



DCCTLn



Сброс: 00000000h







Поле

Биты

Описание

CHNL

20-16

Номер канала.
Поле  выбирает  канал,  результат  измерения  которого  будет  передан  на
компаратор

CTE

12

Бит разрешения срабатывания выходного триггера компаратора
0

Запрещено

1

Разрешено

CTC

11-10

Поле задания условия срабатывания выходного триггера.
Если для значения, полученного в результате измерения, выполняется
условие, то состояние триггера единица, в противном случае – ноль
00

Измерение ≤ COMP0

01

COMP0 ≤ Измерение ≤ COMP1

10

Зарезервировано

11

COMP1 ≤ Измерение

Параметры COMP0 и COMP1 задаются в регистре DCCMPn

CTM

9-8

Поле задания режима срабатывания выходного триггера
00

Многократный

01

Однократный

10

Многократный с гистерезисом

11

Однократный с гистерезисом

CIE

4

Бит разрешения прерывания компаратора
0

Запрещено

1

Разрешено. Прерывание генерируется каждый раз при
одновременном выполнении условий CIC и CIM

CIC

3-2

Поле задания условия генерирования прерывания
00

Измерение ≤ COMP0

01

COMP0 ≤ Измерение ≤ COMP1

10

Зарезервировано

11

COMP1 ≤ Измерение

CIM

1-0

Поле задания режима генерирования прерывания
00

Многократный

01

Однократный

10

Многократный с гистерезисом

11

Однократный с гистерезисом

–

31-21,
15-13,
7-5

Зарезервировано







233

Т а б л и ц а   А . 1 . 1 9  – Регистр диапазона компаратора n (n – номер от 0 до 23)



DCCMPn



Сброс: 00000000h







COMP1,
COMP0

27-16,
11-0

Поля значений верхнего и нижнего, соответственно, порогов диапазона
измерений. Всегда должно выполняться условие COMP0 ≤ COMP1

–

31-28,
15-12

Зарезервировано


Т а б л и ц а   А . 1 . 2 0  – Регистр результата измерения компаратора n (n – номер от 0 до 23)



DCVALn



Сброс: 00000000h







Поле  Биты

Описание

VAL

11-0

Значение результата измерения, которое последним использовалось
компаратором при проверке на соответствие условиям CTC и CTM (см.
регистр DCCTLn)

–

31-12

Зарезервировано


Т а б л и ц а   А . 1 . 2 1  – Регистр настроек модуля АЦПm (m от 0 до 11)



PPm



Сброс: 0220300Bh













234

Окончание таблицы А.1.21

Поле

Биты

Описание

ENA

31

Бит разрешения работы модуля
0  Запрещено
1  Разрешено

–

29-24

Предустановлено. При чтении – 02h

OM

23

Бит управления опорным током АЦП
0  Нормальный режим
1  Смещение  +25 %

22

Режим функционирования блока SHA2
0  Однополярный
1  Дифференциальный. Не может быть включен одновременно с

дифференциальным режимом блока  SHA1

21

Предустановлен. При чтении – 1b

20

Режим функционирования блока SHA1
0  Однополярный
1  Дифференциальный. Не может быть включен одновременно с

дифференциальным режимом блока  SHA2

19

Разрядность модуля
0

12

1

10

18-16

Режим модуля
000

Powerdown. Модуль выключен

001

StandBy

011

Модуль включен

Остальные комбинации зарезервированы

–

30,
15-0

Зарезервировано


Т а б л и ц а   А . 1 . 2 2   – Регистр синхронизации секвенсоров



PSSI

8000_03F8h

Сброс: 00000000h







Поле

Биты

Описание

GSYNC

31

Бит запуска секвенсоров.
Запись единицы запускает секвенсоры, работа которых разрешена и
для которых установлены биты SSs (s от 0 до 7)

SSs

7-0

Бит разрешения запуска секвенсора s
0

Запрещено

1

Разрешено (если установлен бит ASENs в регистре ACTSS)

–

30-8

Зарезервировано







235

Т а б л и ц а   А . 1 . 2 3  – Регистр сброса флагов компараторов



DCRTC (запись)

8000_02ECh

Сброс: 00000000h






DCRTC (чтение)











Поле

Биты

Описание

DCTRIGn
(режим записи)

31-10

Запись единицы в бит сбрасывает выходной триггер
соответствующего компаратора.
П р и м е ч а н и е  – Запись единицы в бит 19 активирует сброс
триггеров компараторов 11 и 1,  запись единицы в бит 18
активирует сброс триггеров компараторов 10 и 0

DCTRIGn
(режим чтения)

23-0

Чтение бита возвращает текущее состояние выходного триггера
соответствующего компаратора

Остальные биты зарезервированы






236

А.2 Регистры GPIO и общего назначения

Т а б л и ц а   А . 2 . 1  – 16-разрядные регистры порта

Мнемоника и

назначение

Обраще-

ние к

регистру

Описание

Сброс

DATA

Регистр входных
данных порта

Чтение

Данные на входе порта

----h

Запись

Значение выхода порта. Чтение
записанного значения возможно после
задержки в два такта системной частоты
из-за пересинхронизации входного
значения

DATAOUT

Выходной регистр
данных порта

Чтение

Текущее значение регистра

0000h



Запись

Запись значения регистра данных



16-разрядные  регистры,  представленные  в  таблице  А.2.2,  управляют  выводами

порта.  Каждому  биту  регистра  соответствует  один  вывод  порта  –  нулевому  биту
соответствует нулевой вывод, 15 биту – 15 вывод.

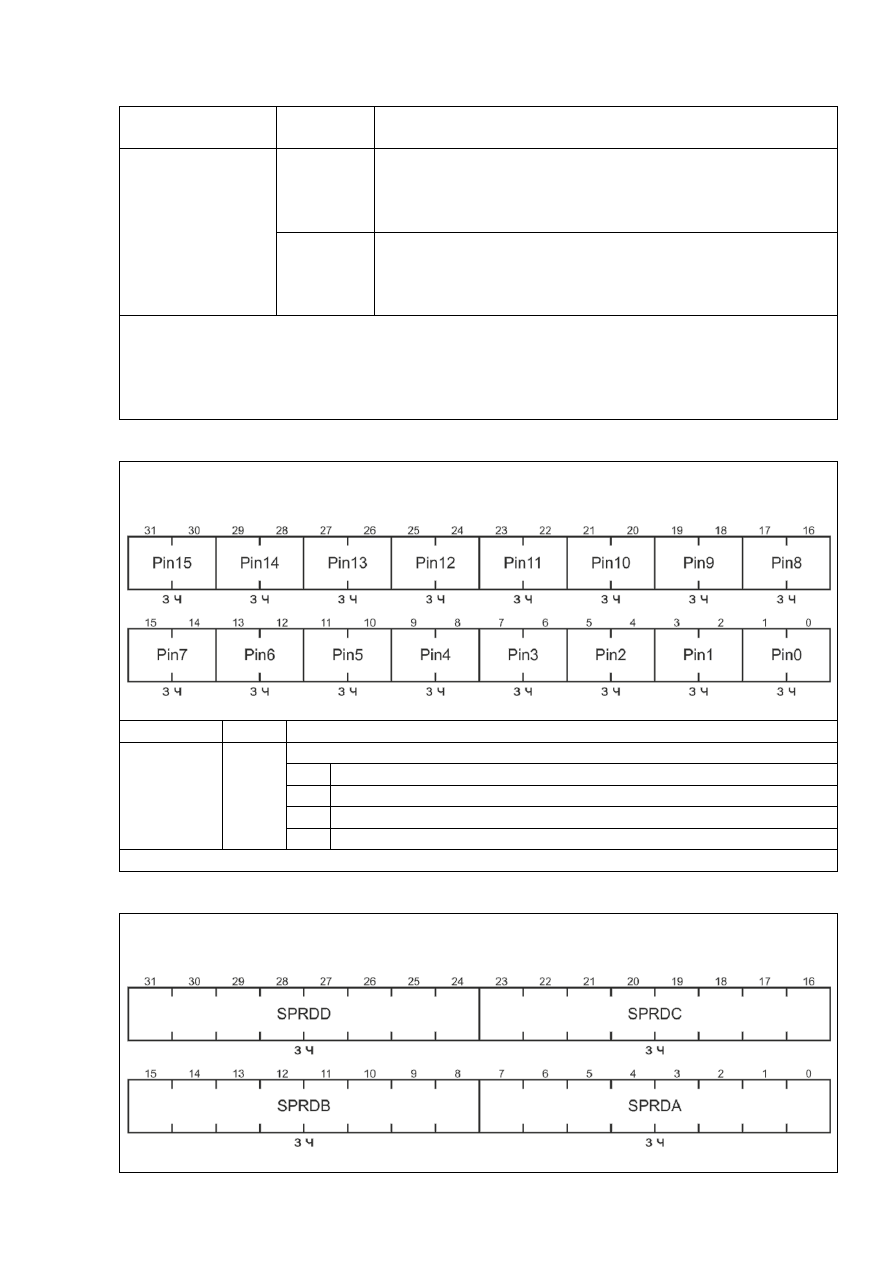

Т а б л и ц а   А . 2 . 2  – 16-разрядные регистры порта

Мнемоника и

назначение

Обращение к

биту регистра

Описание

Сброс

OUTENSET

Регистр
разрешения
выходов порта



Чтение

0

Вывод в состоянии вход

0000h



1

Вывод в состоянии выход

Запись

0

Состояние вывода не изменяется

1

Перевод вывода в состояние
выход

OUTENCLR

Регистр сброса
разрешения
выходов порта



Чтение

0

Вывод в состоянии вход

0000h



1

Вывод в состоянии выход

Запись

0

Состояние вывода не изменяется

1

Перевод вывода в третье
состояние

ALTFUNCSET

Регистр включения
альтернативной
функции порта



Чтение

0

Вывод  в режиме GPIO

Порт А: 0000h
Порт В: 0007h
Порт С: 0000h
Порт D: 0800h
Порт E: 0403h
Порт F: 0000h
Порт G: 0000h
Порт H: 0000h



1

Вывод в режиме альтернативной
функции

Запись

0

Состояние вывода не изменяется

1

Перевод вывода в режим
альтернативной функции

ALTFUNCCLR

Регистр
выключения
альтернативной
функции порта



Чтение

0

Вывод  в режиме GPIO

0000h

1

Вывод в режиме альтернативной
функции

Запись

0

Состояние вывода не изменяется

1

Перевод вывода в режим GPIO

INTENSET

Регистр
разрешения
прерываний порта



Чтение

0

Прерывания запрещены

0000h



1

Прерывания разрешены

Запись

0

Состояние вывода не изменяется

1

Разрешение прерываний








237

Окончание таблицы А.2.2

Мнемоника и

назначение

Обращение

к биту

регистра

Описание

Сброс

INTENCLR

Регистр сброса
разрешения
прерываний порта



Чтение  0   Прерывания запрещены

0000h



1   Прерывания разрешены

Запись  0   Состояние вывода не изменяется

1   Запрещение прерываний

INTTYPESET

Регистр типа
прерываний порта



Чтение  0   Прерывания по уровню

0000h



1   Прерывания по фронту

Запись  0  Состояние вывода не изменяется

1

Установка прерывания по фронту

INTTYPECLR

Регистр сброса типа
прерываний порта



Чтение  0   Прерывания по уровню

0000h



1   Прерывания по фронту

Запись  0   Состояние вывода не изменяется

1   Установка прерывания по уровню

INTPOLSET

Регистр полярности
события прерывания
порта



Чтение  0   Прерывания по низкому уровню или

отрицательному фронту

0000h



1   Прерывания по высокому уровню или

положительному фронту

Запись  0   Состояние вывода не изменяется

1   Установка прерывания по высокому уровню

или положительному фронту

INTPOLCLR

Регистр сброса
полярности события
прерывания порта



Чтение  0   Прерывания по низкому уровню или

отрицательному фронту

0000h



1   Прерывания по высокому уровню или

положительному фронту

Запись  0   Состояние вывода не изменяется

1   Установка прерывания по низкому уровню

или отрицательному фронту

INTSTATUS,
INTCLEAR

Регистр состояния и
сброса прерываний
порта



Чтение  Статус прерывания

0000h



Запись  0   Состояние вывода не изменяется

1   Сброс прерывания

MASKLOWBYTE

Массив из 256
регистров масок
младшего байта
порта



Чтение
Запись

Доступ по маске для младших восьми бит порта.
Биты адреса с 9 по 2 используются как битовая
маска.
Механизм маскирования показан на рисунке 10.5.


----h

MASKHIGHBYTE

Массив из 256
регистров масок
старшего байта
порта



Чтение
Запись

Доступ по маске для старших восьми бит порта.
Биты адреса с 9 по 2 используются как битовая
маска.
Механизм маскирования показан на рисунке 10.6.


----h











238

Часть  регистров  портов  (см.  таблицу  А.2.3)  условно  собраны  в  четыре  группы.

Каждая  группа  позволяет  управлять  парой  портов.  На  рисунке  А.2.1  показано,  какие
порты  образуют  пары  и  соответствие  битов  регистров  и  выводов  портов.  Биты  31–16
регистра  соответствуют  битам  15–0  одного  порта.  Аналогично  биты  15–0  регистра
соответствуют битам 15–0 другого порта.







Рисунок А.2.1 – Форматы регистров управления портами


Индекс i в конце мнемонического  названия регистра указывает на группу и может

иметь четыре значения:

0 – группа портов A и B;
1 – группа портов C и D;
2 – группа портов E и F;
3 – группа портов G и H.


Т а б л и ц а   А . 2 . 3  – 32-разрядные регистры портов (i – 0, 1, 2, 3)

Мнемоника и назначение

Состояние

бита

Описание состояния вывода, которым

управляет бит

GPIODENi

Регистр разрешения
выходов портов

0

Вывод находится в третьем состоянии

1

Вывод активен

GPIOODCTLi

Регистр включения режима
открытого коллектора
портов



0

Нормальная работа вывода

1

Вывод находится в режиме открытого
коллектора

GPIODSCTLi

Регистр управления
нагрузочной способностью
выводов портов

0

Режим нормальной нагрузочной способности
вывода (макс. ток 4,5 мА)

1

Режим повышенной нагрузочной способности
вывода (макс. ток 6 мА)

GPIOPUCTLi

Регистр управления схемой
«PullUp» портов

0

Схема «Pull-up» вывода отключена

1

Схема «Pull-up» вывода включена

GPIOSEi

Регистр управления
пересинхронизацией
входов портов

0

Сигнал с входа передается без изменений

1

Сигнал с входа пересинхронизируется через два
триггера

GPIOQEi

Регистр включения
фильтров GPIO портов

0

Фильтр вывода отключен

1

Фильтр вывода подключен







239

Окончание  таблицы А.2.3

Мнемоника и

назначение

Состояние

бита

Описание состояния вывода, которым управляет бит

GPIOQMi

Регистр режимов
работы фильтров
портов

0

Выбрана фильтрация по трем отсчетам входного сигнала.
Если  все  три  отсчета  имеют  одинаковое  значение,  то
данное  значение  подается  на  выход,  иначе  остается
предыдущее

1

Выбрана фильтрация по шести отсчетам входного
сигнала. Если все шесть отсчета имеют одинаковое
значение, то данное значение подается на выход, иначе
остается предыдущее

П р и м е ч а н и е  – Состояние всех регистров после сброса микроконтроллера

00000000h. Исключение составляют три регистра:

GPIODEN0 – 00020062h;
GPIODEN1 – 08000000h;
GPIODEN2 – 00000400h.


Т а б л и ц а   А . 2 . 4  – Регистр выбора функции порта x (x – название порта от A до H)



GPIOPCTLx



Сброс: 00000000h







Поле

Биты

Описание

Pinn

31-0

Поле выбора альтернативной функции вывода порта
00

Функция 1

01

Функция 2

10

Функция 3

11

Зарезервировано

П р и м е ч а н и е  – n – порядковый номер вывода порта от 0 до 15.


Т а б л и ц а   А . 2 . 5  – Регистры настройки фильтров портов



GPIOQPAD

8003_0110h

Сброс: 00000000h











240

Окончание таблицы А.2.5

GPIOQPEH



8003_0114h



Сброс: 00000000h







Примечание  – Буква в конце названия битового поля указывает на порт, которым

оно  управляет.  Битовое  поле  задает  временной  интервал  (в  тактах  системной  частоты)
между  отсчетами  фильтров  соответствующего  порта.  При  00h  отсчеты  производятся
каждый такт. Временной интервал задается одновременно для всех выводов порта.




Т а б л и ц а   А . 2 . 6  – Регистр управления настройками PLL



PLL_CTRL

8003_0094h

Сброс: 00000000h







Поле

Биты

Описание

PD

31

Бит включения режима PowerDown
0

Нет действий

1

Запись единицы включает режим

PLL_DIV  15-8

Поле задания значения для расчета коэффициента N делителя сигнала
на выходе блока PLL. Коэффициент N рассчитывается по формуле



N = 2 × (PLL_DIV + 1)



REFSEL

1-0

Поле выбора источника опорного сигнала PLL
00  Сигнал на входе микроконтроллера XI_OSC
01  Сигнал на выводе микроконтроллера A0 (альтернативная

функция CLK_USB)

10
11

Сигнал на выходе блока USB (60 МГц). При переходе USB в
режим Suspend сигнал может быть нестабильным

–

30-16,
6-2

Зарезервировано
