МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 1

МИКРОСХЕМА ИНТЕГРАЛЬНАЯ

К1921ВК01Т

Руководство пользователя

от 10.09.2019

2019







2

Содержание



Введение ......................................................................................................................................... 5



1 Область применения и особенности ......................................................................................... 6



2 Краткое техническое описание микроконтроллера ................................................................ 7



2.1 Функциональные параметры ............................................................................................. 7



2.2 Электрические параметры ............................................................................................... 23



3 Архитектура изделия ................................................................................................................ 26



4 Система тактирования микроконтроллера ............................................................................. 27



4.1 Описание блока синхронизации ...................................................................................... 27



4.2 Алгоритм перехода на системную частоту .................................................................... 28



4.3 Управление тактовыми сигналами периферии .............................................................. 29



5 Сброс микроконтроллера ......................................................................................................... 32



6 Организация памяти ................................................................................................................. 34



7 Флеш-память и внешняя память. Загрузка микроконтроллера............................................ 39



7.1 Загрузочная флеш-память ................................................................................................ 39



7.2 Пользовательская флеш-память ...................................................................................... 40



7.3 Алгоритм стирания всей флеш-памяти .......................................................................... 42



7.4 Временные параметры...................................................................................................... 42



7.5 Контроллер внешней памяти ........................................................................................... 44



7.6 Режимы загрузки микроконтроллера .............................................................................. 46



8 Контроллер прямого доступа к памяти .................................................................................. 49



8.1 Программное управление модулем DMA ...................................................................... 50



8.2 Правила обмена данными ................................................................................................ 55



8.3 Правила арбитража ........................................................................................................... 56



8.4 Типы циклов ...................................................................................................................... 58



8.5 Индикация ошибок ........................................................................................................... 69



9 Прерывания ............................................................................................................................... 70



10 Порты ....................................................................................................................................... 75



11 Таймеры ................................................................................................................................... 80



12 Блоки захвата .......................................................................................................................... 81



12.1 Режим захвата времени .................................................................................................. 82



12.2 Режим работы «генератор ШИМ» ................................................................................ 83



13 Модули квадратурных декодеров ......................................................................................... 86



13.1 Обработчик сигналов входов ......................................................................................... 86



13.2 Квадратурный преобразователь .................................................................................... 87



13.3 Счетчик позиции ............................................................................................................. 89



13.4 Таймер временных отсчетов .......................................................................................... 93



13.5 Модуль захвата времени ................................................................................................ 93



13.6 Сторожевой таймер ........................................................................................................ 95



13.7 Система прерываний ...................................................................................................... 96



14 Блоки ШИМ ............................................................................................................................ 97



14.1 Таймер .............................................................................................................................. 98



14.2 Компаратор .................................................................................................................... 101



14.3 Обработчик событий .................................................................................................... 103



14.4 Пороговый выключатель .............................................................................................. 106



14.5 Генератор задержки ШИМ .......................................................................................... 107



14.6 Фильтр коротких импульсов ....................................................................................... 108



14.7 Модулятор ..................................................................................................................... 108



14.8 Детектор сигнала аварии .............................................................................................. 110



14.9 Триггер событий ........................................................................................................... 111



14.10 Блок ШИМ высокого разрешения ............................................................................. 113







3

14.11 Сопряжение с блоком АЦП ....................................................................................... 115



15 Приемопередатчики UART ................................................................................................. 116



15.1 Функционирование блока UART ................................................................................ 116



15.2 Интерфейс прямого доступа к памяти ........................................................................ 121



15.3 Прерывания ................................................................................................................... 123



15.4 Программирование ....................................................................................................... 124



16 Контроллеры интерфейса SPI.............................................................................................. 125



16.1 Структура контроллера SPI ......................................................................................... 125



16.2 Функционирование ....................................................................................................... 128



16.3 Прерывания ................................................................................................................... 132



17 Контроллер интерфейса I2C ................................................................................................ 133



17.1 Протокол шины ............................................................................................................. 133



17.2 Функциональное описание .......................................................................................... 140



17.3 Инициализация и функционирование ........................................................................ 143



18 Контроллер интерфейса CAN .............................................................................................. 157



18.1 Протокол CAN .............................................................................................................. 157



18.2 Структура и функционирование контроллера CAN .................................................. 163



18.3 Узел контроллера CAN ................................................................................................ 168



18.4 Объекты сообщений ..................................................................................................... 173



18.5 Прием и передача сообщений ...................................................................................... 177



18.6 Фильтрация сообщений ................................................................................................ 180



18.7 Удаленные запросы ...................................................................................................... 181



18.8 Дополнительные режимы передачи ............................................................................ 182



18.9 FIFO структура объектов сообщений ......................................................................... 183



18.10 Режим шлюза ............................................................................................................... 186



18.11 Прерывания объектов сообщений ............................................................................. 188



18.12 Программирование контроллера CAN ..................................................................... 191



19 Контроллер интерфейса Ethernet 10/100 ............................................................................ 192



19.1 Операции передачи ....................................................................................................... 193



19.2 Операции приема .......................................................................................................... 194



20 Контроллер интерфейса USB OTG ..................................................................................... 195



20.1 Функции хоста .............................................................................................................. 195



20.2 Работа хоста ................................................................................................................... 197



20.3 Работа устройства ......................................................................................................... 198



20.4 USB OTG ....................................................................................................................... 201



21 Блок АЦП .............................................................................................................................. 203



21.1 Секвенсор ...................................................................................................................... 204



21.2 Модуль АЦП ................................................................................................................. 206



21.3 Буфер результатов измерений ..................................................................................... 208



21.4 Цифровой компаратор .................................................................................................. 209



22 Блок аналоговых компараторов .......................................................................................... 213



22.1 Описание функционирования ...................................................................................... 213



23 Блок часов реального времени ............................................................................................ 217



23.1 Рекомендации по подключению и трассировке сигналов на печатной плате ........ 217



23.2 Описание работы блока ................................................................................................ 217



24 Сторожевой таймер .............................................................................................................. 219



25 Программно-аппаратные средства отладки ....................................................................... 220



Заключение ................................................................................................................................. 221



Приложение А (обязательное) Регистры микроконтроллера................................................ 222



А.1 Регистры контроллера АЦП.......................................................................................... 222



А.2 Регистры GPIO и общего назначения .......................................................................... 236



A.3 Регистры контроллера CAN .......................................................................................... 251







4

A.4 Регистры контроллера Ethernet 10/100......................................................................... 275



А.5 Регистры контроллера USB OTG ................................................................................. 294



A.6 Регистры RTC ................................................................................................................. 315



A.7 Регистры сторожевого таймера .................................................................................... 319



A.8 Регистры контроллера I2С ............................................................................................ 322



А.9 Регистры таймера ........................................................................................................... 328



А.10 Регистры контроллера DMA ....................................................................................... 330



A.11 Регистры блока UART ................................................................................................. 337



A.12 Регистры блока ШИМ ................................................................................................. 346



A.13 Регистры блока захвата ............................................................................................... 367



A.14 Регистры квадратурного декодера ............................................................................. 372



A.15 Регистры загрузочной флеш-памяти .......................................................................... 380



A.16 Регистры аналогового компаратора ........................................................................... 385



A.17 Регистры контроллера SPI .......................................................................................... 389



A.18 Регистры контроллера пользовательской флеш-памяти .......................................... 394



Приложение Б (обязательное) Карта памяти регистров микроконтроллера ....................... 401



Приложение В (обязательное) Коды состояний функционирования блока I2C ................. 439



Приложение Г (обязательное) Регистры прерываний ........................................................... 447



Приложение Д (справочное) Пример схемы включения микроконтроллера ...................... 449



Лист регистрации изменений ................................................................................................... 451









5

Введение

Микроконтроллеры  с  вариантом  ядра  Cortex-M  на  сегодняшний  день  являются

одними  из  самых  популярных.  Они  применяются  при  разработке  и  изготовлении
электронной  техники.  Высокая  вычислительная  мощность  и  при  этом  относительно
низкая  стоимость  делают  эти  устройства  привлекательными  для  самого  широкого  круга
разработчиков.

Микросхема

К1921ВК01Т

представляет

собой

СБИС

32-разрядного

микроконтроллера на базе ядра ARM Cortex-M4F, предназначенного для промышленных
и  потребительских  приложений,  включая  системы  дистанционного  мониторинга,
контрольно-измерительные  приборы,  сетевые  устройства,  системы  автоматизации
производственных  процессов,  автомобильную  электронику,  системы  управления
электродвигателями.

В состав микроконтроллера входит широкий набор  как цифровой, так и аналоговой

периферии,  в  связи  с  чем,  он  может  применяться  в  различных  системах  цифровой
обработки  сигналов,  в  том  числе  требующих  точных  аналогово-цифровых  и  цифро-
аналоговых преобразований, в системах управления и сбора информации.

В  настоящем  руководстве  пользователя  приведено  описание  архитектуры,

функционального построения и периферии микроконтроллера К1921ВК01Т. Руководство
пользователя

может

служить

практическим

руководством

по

применению

микроконтроллера для разработчиков систем на его основе и программистов.









6

1



Область применения и особенности

Сфера  применения  микроконтроллера  довольно  широка  –  средства  измерений,

связи,  наблюдения,  безопасности,  автоматизация  производства,  медицина,  энергетика,
промышленность,  различные  системы  управления.  Тем  не  менее,  основной  областью
применения является электропривод.

Для  эффективного  управления  в  электромеханических  системах  была  разработана

дополнительная периферия: блоки ШИМ (в том числе ШИМ высокого разрешения), блок
АЦП  с  интерфейсом  к  контроллеру  прямого  доступа  к  памяти,  блок  аналоговых
компараторов,  модуль  захвата/сравнения,  блок  импульсного  квадратурного  декодера,
используемого

для

обработки

сигналов

датчиков

положения

ротора

в

высокопроизводительных системах для определения положения, направления и скорости
вращения. Внутри микроконтроллера блоки имеют стандартный интерфейс AMBA AHB и
APB.

Разработанный  микроконтроллер  имеет  встроенную  флэш-память  программ

размером  1  Мбайт,  которую  можно  использовать  для   хранения  и  загрузки
пользовательского программного обеспечения. Также во флэш-памяти существует особый
защищенный  раздел,  который  может  быть  использован  для  хранения  начального
загрузчика. Кроме этого, реализована возможность загрузки из внешней памяти.

Помимо  флэш-памяти  программ,  микроконтроллер  содержит  флэш-память  данных

размером  64  Кбайта,  которая  может  использоваться  для  хранения  пользовательских
данных, и дополнительный информационный блок размером 512 байт, в котором хранятся
загрузочные настройки,  а также настройки доступа к страницам флэш-памяти программ и
флеш-памяти данных. Так, возможно настроить постраничный запрет стирания отдельных
страниц  обеих  флэш-памятей,  а  также  выбрать  способ  загрузки  микроконтроллера.
Данные меры позволяют повысить стойкость микроконтроллера к возможным попыткам
загрузки постороннего программного обеспечения, а также к стиранию важных областей
флэш-памяти.

Система  тактирования  микроконтроллера  позволяет  использовать  различные

источники  тактового  сигнала,  что  позволяет  расширить  набор  применений  и  решаемых
задач пользователя. Микроконтроллер может тактироваться от внутреннего RC-генератора
с  частотой  от  3,5  до  6,5  МГц,  внутреннего  осциллятора  с  внешним  кварцевым
резонатором,  тактовым  сигналом,  подаваемым  на  вход  порта  ввода-вывода,  а  также
сигналом встроенного генератора PLL. Также существует возможность гибкой настройки
тактовых сигналов для блоков периферии.

Для  снижения  потребления  микросхемы  предусмотрена  возможность  отключения

тактовых  сигналов  отдельных  блоков  периферии  в  случае,  если  они  не  используются
пользователем.  При  переходе  процессора  в  режим  пониженного  энергопотребления
возможно  отключение  тактового  сигнала  процессора  (команда  WFI)  или  переключение
тактового сигнала на низкую частоту (команда WFE).







7

2



Краткое техническое описание микроконтроллера

2.1



Функциональные параметры

Структурная схема микроконтроллера показана на рисунке 2.1.







Рисунок 2.1 – Структурная схема микроконтроллера


В состав микроконтроллера входят функциональные элементы (см. рисунок 2.1):
- процессорное  ядро  ARM  Cortex-M4F  производительностью  не  менее  125

миллионов инструкций в секунду с поддержкой набора одноцикловых команд умножения
с  накоплением  (блок  MPU),  команд  централизованного  управления  потоком  данных,
арифметических  и  логических  команд  и  встроенным  модулем  обработки  команд  с
плавающей запятой с одинарной точностью (блок FPU);

- загрузочная флеш-память (Flash) емкостью 1 Мбайт;
- ОЗУ объемом 192 Кбайта;
- пользовательская флеш-память объемом 64 Кбайта;
- контроллер внешней статической памяти (SRAM, PROM, NOR-FLASH);
- 24-канальный контроллер прямого доступа к памяти (DMA);
- схема сброса и сторожевой таймер;
- часы реального времени с батарейным питанием (RTC);
- синтезатор частоты на основе ФАПЧ (PLL);
- двенадцать двухканальных 12-разрядных АЦП с режимами цифрового компаратора

для  каждого  из  каналов  (равно  или  больше,  равно  или  меньше,  попадание  в  диапазон,
выход  из  диапазона)  и  функцией  автоматического  запуска  модулей  ШИМ  по  событию
«окончание преобразования»;





8

-  три аналоговых компаратора с функцией автоматического  запуска  модулей ШИМ

по событиям сравнения «равно или больше» и «равно или меньше»;

- девять  модулей  ШИМ,  шесть  из  которых  поддерживают  режим  высокого

разрешения (возможность изменения длительности импульсов на величину менее периода
тактового сигнала);

- два  импульсных  квадратурных  декодера,  используемых  для  обработки  сигналов

датчиков  положения  ротора  в  высокопроизводительных  системах  для  определения
положения, направления и скорости вращения;

- шесть модулей захвата/сравнения;
- три 32-разрядных таймера;
- отладочный интерфейс JTAG и ARM SWD (Serial Wire Debug);
- семь  16-разрядных  и  один  8-разрядный  порт  ввода/вывода  с  раздельно

программируемыми мультиплексированными выводами общего назначения;

- четыре последовательных порта UART;
- контроллеры интерфейсов:
- CAN (протокол 2.0b) с двумя портами ввода-вывода;
- I2C с поддержкой частоты передачи данных более 1 МГц (два порта);
- SPI (четыре порта);
- USB 2.0 Device/Host с физическим уровнем PHY;
- Ethernet 10/100 Мбит/с с интерфейсом MII.

Условное графическое изображение микроконтроллера приведено на рисунке 2.2.
Функциональное назначение выводов указано в таблицах 2.1 и 2.2.  В таблице 2.1 в

графе  «Обозначение  вывода»  первым  указывается  название  основной  функции  вывода
микроконтроллера. Далее, в порядке следования, первая, вторая и третья альтернативные
функции.


П р и м е ч а н и е  – Выводы A1 – A7 имеют дополнительные альтернативные функции

CMP_C3+,  CMP_C3–,  CMP_C2+,  CMP_C2–,  CMP_C1+,  CMP_C1–  и  CMP_DACSUP,
которые постоянно активны.

После  сброса  микроконтроллера  выводы  портов  A,  B,  C,  D,  E,  F,  G,  H  (A – H)

конфигурируются  как  выводы  общего  назначения  и  находятся  в  третьем  сосоянии.
Исключение  составляют  выводы  отладочного  модуля  JTAG  (B0,  B1,  B2,  E1,  E10)  и
выводы  приемопередатчика  UART0  (D11  и  E0).  У  этих  выводов  микроконтроллера  по
умолчанию  включены  указанные  альтернативные  функции.  Выбор  альтернативной
функции  осуществляется  посредством  регистра  GPIOPCTL  (за  исключением  функций
CMP_C3+, CMP_C3–, CMP_C2+, CMP_C2–, CMP_C1+, CMP_C1– и CMP_DACSUP).

В графе «Номер вывода» указывается номер вывода микроконтроллера.
В  графе  «Тип  вывода»  используются  обозначения:  I  –  вход,  O  –  выход,  Z  –  третье

состояние.

Микросхема  выполнена  в  металлополимерном  (пластмассовом)  корпусе

4406.208-1 (QFP-208). Масса микросхемы – не более 7 г.














9

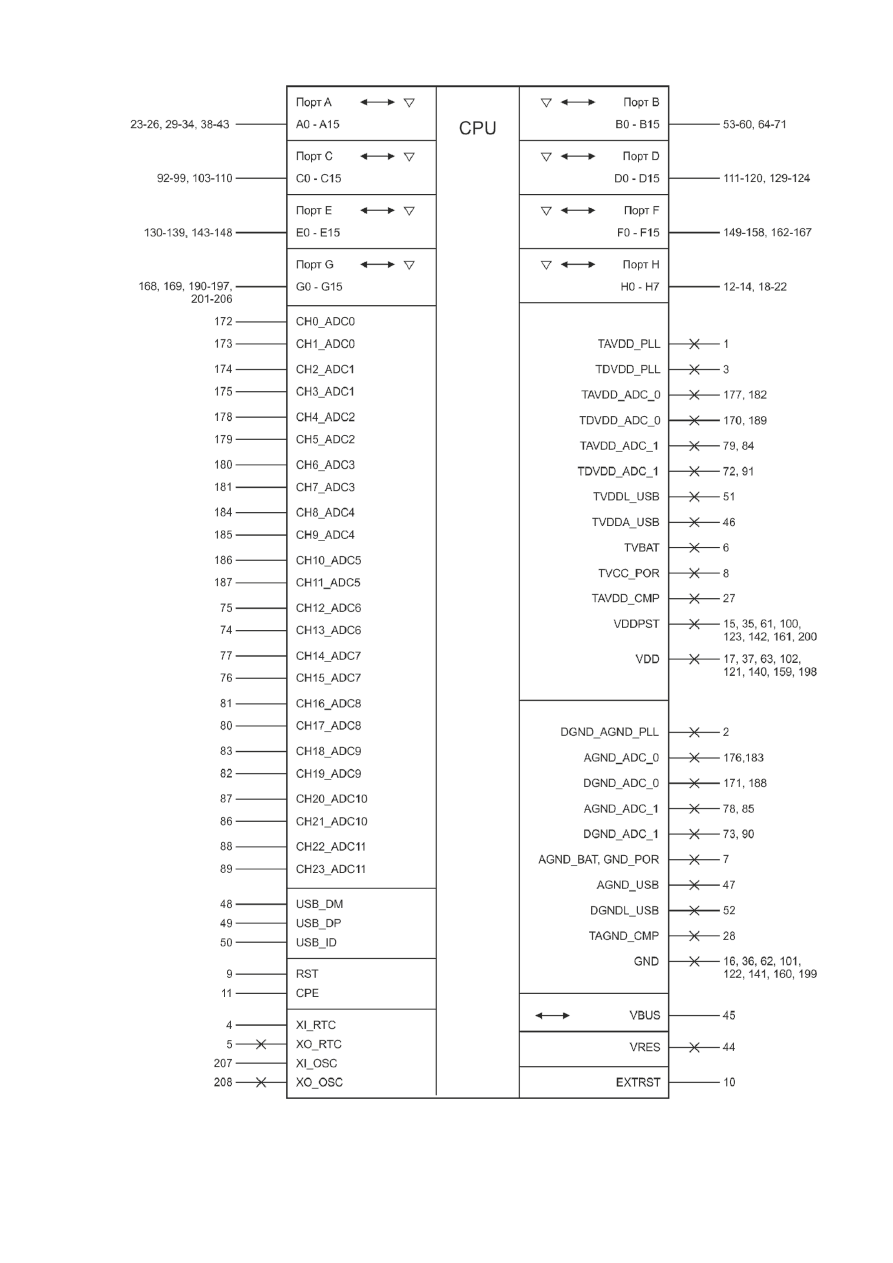

Рисунок 2.2 – Условное графическое изображение микросхемы (альтернативные

функции выводов портов A, B, C, D, E, F, G, H указаны в таблице 2.1)





10

Т а б л и ц а   2 . 1  – Функциональное назначение выводов, имеющих альтернативные функции

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

A0



23

I/O/Z

Вход/выход «порт A», разряд 0

CLK_USB

I

Вход «тактовый сигнал USB»

SPI_FSS2

I

Вход «выбор ведомого устройства SPI2»

MEM_DATA12

I/O

Вход/выход шины данных внешней памяти,
разряд 12

A1



24

I/O/Z

Вход/выход «порт A», разряд 1

SPI_TXD0

O

Выход «линия передачи данных SPI0»

PWM_B8

O

Выход «линия В блока 8 ШИМ»

–

–

–

CMP_C3+

I

Аналоговый вход C+ компаратора CMP3

A2



25

I/O/Z

Вход/выход «порт A», разряд 2

PWM_TZ2

I

Вход «сигнал 2 аварии»

SPI_TXD1

O

Выход «линия передачи данных SPI1»

MEM_OE0#

O

Выход «сигнал чтения внешней памяти 0»

CMP_C3–

I

Аналоговый вход C– компаратора CMP3

A3



26

I/O/Z

Вход/выход «порт A», разряд 3

UART_TXD1

O

Выход «линия передачи данных UART1»

PWM_A6

O

Выход «линия А блока 6 ШИМ»

MEM_OE1#

O

Выход «сигнал чтения внешней памяти 1»

CMP_C2+

I

Аналоговый вход C+ компаратора CMP2

A4



29

I/O/Z

Вход/выход «порт A», разряд 4

UART_RXD1

I

Вход «линия приема данных UART1»

PWM_B6

O

Выход «линия В блока 6 ШИМ»

–

–

–

CMP_C2–

I

Аналоговый вход C– компаратора CMP2

A5



30

I/O/Z

Вход/выход «порт A», разряд 5

SPI_FSS0

I

Вход «выбор ведомого устройства SPI0»

PWM_A7

O

Выход «линия А блока 7 ШИМ»

–

–

–

CMP_C1+

I

Аналоговый вход C+ компаратора CMP1

A6



31

I/O/Z

Вход/выход «порт A», разряд 6

SPI_CLK0

I/O

Вход/выход «синхросигнал передачи SPI0»

PWM_B7

O

Выход «линия В блока 7 ШИМ»

–

–

–

CMP_C1–

I

Аналоговый вход C– компаратора CMP1

A7



32

I/O/Z

Вход/выход «порт A», разряд 7

SPI_RXD0

I

Вход «линия приема данных SPI0»

PWM_A8

O

Выход «линия А блока 8 ШИМ»

–

–

–

CMP_DACSUP

I

Питание ЦАП аналоговых компараторов

A8



33

I/O/Z

Вход/выход «порт A», разряд 8

MEM_ADDR0

O

Выход шины адреса внешней памяти, разряд 0

MII_TXCLK

I

Вход «синхросигнал передачи»

PWM_TZ0

I

Вход «сигнал 0 аварии»

A9



34

I/O/Z

Вход/выход «порт A», разряд 9

MEM_ADDR1

O

Выход шины адреса внешней памяти, разряд 1

MII_TXD0

O

Выход «передаваемый нулевой бит данных»

PWM_TZ1

I

Вход «сигнал 1 аварии»





11

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

A10

38

I/O/Z

Вход/выход «порт A», разряд 10

MEM_ADDR2

O

Выход шины адреса внешней памяти, разряд 2

MII_TXD1

O

Выход «передаваемый первый бит данных»

PWM_B0

O

Выход «линия В блока 0 ШИМ»

A11

39

I/O/Z

Вход/выход «порт A», разряд 11

MEM_ADDR3

O

Выход шины адреса внешней памяти, разряд 3

MII_TXD2

O

Выход «передаваемый второй бит данных»

PWM_B1

O

Выход «линия В блока 1 ШИМ»

A12

40

I/O/Z

Вход/выход «порт A», разряд 12

MEM_ADDR4

O

Выход шины адреса внешней памяти, разряд 4

MII_TXD3

O

Выход «передаваемый третий бит данных»

PWM_B2

O

Выход «линия В блока 2 ШИМ»

A13

41

I/O/Z

Вход/выход «порт A», разряд 13

MEM_ADDR5

O

Выход шины адреса внешней памяти, разряд 5

MII_TX_EN

O

Выход «разрешение передачи»

PWM_B3

O

Выход «линия В блока 3 ШИМ»

A14

42

I/O/Z

Вход/выход «порт A», разряд 14

MEM_ADDR6

O

Выход шины адреса внешней памяти, разряд 6

MII_TX_ER

O

Выход «ошибка передачи»

PWM_B4

O

Выход «линия В блока 4 ШИМ»

A15

43

I/O/Z

Вход/выход «порт A», разряд 15

MEM_ADDR7

O

Выход шины адреса внешней памяти, разряд 7

MII_CRS

I

Вход «контроль носителя»

PWM_B5

O

Выход «линия В блока 5 ШИМ»

B0



53

I/O/Z

Вход/выход «порт B», разряд 0

JTAG_TDI

I

Вход «данные JTAG» (включен по умолчанию)

SPI_FSS1

I

Вход «выбор ведомого устройства SPI1»

MEM_WE#

O

Выход «сигнал записи во внешнюю память»

B1



54

I/O/Z

Вход/выход «порт B», разряд 1

JTAG_TMS/
SWDIO

I

Вход «переключение режима JTAG» (включен
по умолчанию)

SPI_CLK1

I/O

Вход/выход «синхросигнал передачи SPI1»

MEM_CE0#

O

Выход «сигнал 0 выбора внешнего устройства»

B2



55

I/O/Z

Вход/выход «порт B», разряд 2

JTAG_TCK/
SWCLK

I

Вход «тактовый сигнал JTAG» (включен по
умолчанию)

SPI_RXD1

I

Вход «линия приема данных SPI1»

MEM_CE1#

O

Выход «сигнал 1 выбора внешнего устройства»

B3



56

I/O/Z

Вход/выход «порт B», разряд 3

MII_TXCLK

I

Вход «синхросигнал передачи»

CAN_TX0

O

Выход «линия передачи данных CAN0»

MEM_ADDR0

O

Выход шины адреса внешней памяти, разряд 0

B4



57

I/O/Z

Вход/выход «порт B», разряд 4

MEM_ADDR8

O

Выход шины адреса внешней памяти, разряд 8

MII_COL

I

Вход «обнаружение конфликта»

PWM_B6

O

Выход «линия В блока 6 ШИМ»








12

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

B5



58

I/O/Z

Вход/выход «порт B», разряд 5

MEM_ADDR9

O

Выход шины адреса внешней памяти, разряд 9

MII_MDC

O

Выход «линия тактового сигнала управляющих
данных»

PWM_A7

O

Выход «линия А блока 7 ШИМ»

B6



59

I/O/Z

Вход/выход «порт B», разряд 6

MEM_ADDR10

O

Выход шины адреса внешней памяти, разряд 10

MII_MDIO

I/O

Вход/выход «линия управляющих данных»

PWM_B7

O

Выход «линия В блока 7 ШИМ»

B7



60

I/O/Z

Вход/выход «порт B», разряд 7

MEM_ADDR11

O

Выход шины адреса внешней памяти, разряд 11

MII_RXCLK

I

Вход «синхросигнал приема»

PWM_A8

O

Выход «линия А блока 8 ШИМ»

B8



64

I/O/Z

Вход/выход «порт B», разряд 8

MEM_ADDR12

O

Выход шины адреса внешней памяти, разряд 12

MII_RXD0

I

Вход «принимаемый нулевой бит данных»

PWM_B8

O

Выход «линия В блока 8 ШИМ»

B9



65

I/O/Z

Вход/выход «порт B», разряд 9

MEM_ADDR13

O

Выход шины адреса внешней памяти, разряд 13

MII_RXD1

I

Вход «принимаемый первый бит данных»

PWM_SYNCI

I

Вход «внешний синхросигнал для блоков
ШИМ»

B10

66

I/O/Z

Вход/выход «порт B», разряд 10

MEM_ADDR14

O

Выход шины адреса внешней памяти, разряд 14

MII_RXD2

I

Вход «принимаемый второй бит данных»

CMP_OUT0

O

Выход «результат сравнения аналогового
компаратора 0»

B11

67

I/O/Z

Вход/выход «порт B», разряд 11

MEM_ADDR15

O

Выход шины адреса внешней памяти, разряд 15

MII_RXD3

I

Вход «принимаемый третий бит данных»

CMP_OUT1

O

Выход «результат сравнения аналогового
компаратора 1»

B12

68

I/O/Z

Вход/выход «порт B», разряд 12

MEM_ADDR16

O

Выход шины адреса внешней памяти, разряд 16

MII_RX_DV

I

Вход «валидность принимаемых данных»

CMP_OUT2

O

Выход «результат сравнения аналогового
компаратора 2»

B13

69

I/O/Z

Вход/выход «порт B», разряд 13

MEM_ADDR17

O

Выход шины адреса внешней памяти, разряд 17

MII_RX_ER

I

Вход «ошибка приема»

SPI_FSS2

I

Вход «выбор ведомого устройства SPI2»

B14

70

I/O/Z

Вход/выход «порт B», разряд 14

MEM_ADDR18

O

Выход шины адреса внешней памяти, разряд 18

CAN_TX0

O

Выход «линия передачи данных CAN0»

SPI_CLK2

I/O

Вход/выход «синхросигнал передачи SPI2»









13

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

B15

71

I/O/Z

Вход/выход «порт B», разряд 15

MEM_DATA0

I/O

Вход/выход шины данных внешней памяти,
разряд 0

CAN_RX0

I

Вход «линия приема данных CAN0»

SPI_RXD2

I

Вход «линия приема данных SPI2»

C0



92

I/O/Z

Вход/выход «порт C», разряд 0

MII_TXD0

O

Выход «передаваемый нулевой бит данных»

–

–

–

MEM_ADDR1

O

Выход шины адреса внешней памяти, разряд 1

C1



93

I/O/Z

Вход/выход «порт C», разряд 1

MII_TXD1

O

Выход «передаваемый первый бит данных»

CAN_TX1

O

Выход «линия передачи данных CAN1»

MEM_ADDR2

O

Выход шины адреса внешней памяти, разряд 2

C2



94

I/O/Z

Вход/выход «порт C», разряд 2

MII_TXD2

O

Выход «передаваемый второй бит данных»

CAN_RX1

I

Вход «линия приема данных CAN1»

MEM_ADDR3

O

Выход шины адреса внешней памяти, разряд 3

C3



95

I/O/Z

Вход/выход «порт C», разряд 3

MII_TXD3

O

Выход «передаваемый третий бит данных»

UART_TXD0

O

Выход «линия передачи данных UART0»

MEM_ADDR4

O

Выход шины адреса внешней памяти, разряд 4

C4



96

I/O/Z

Вход/выход «порт C», разряд 4

MII_TX_EN

O

Выход «разрешение передачи»

UART_RXD0

I

Вход «линия приема данных UART0»

MEM_ADDR5

O

Выход шины адреса внешней памяти, разряд 5

C5



97

I/O/Z

Вход/выход «порт C», разряд 5

MII_TX_ER

O

Выход «ошибка передачи»

UART_TXD2

O

Выход «линия передачи данных UART2»

MEM_ADDR6

O

Выход шины адреса внешней памяти, разряд 6

C6



98

I/O/Z

Вход/выход «порт C», разряд 6

MEM_DATA1

I/O

Вход/выход шины данных внешней памяти,
разряд 1

UART_RXD1

I

Вход «линия приема данных UART1»

SPI_TXD2

O

Выход «линия передачи данных SPI2»

C7



99

I/O/Z

Вход/выход «порт C», разряд 7

MEM_DATA2

I/O

Вход/выход шины данных внешней памяти,
разряд 2

UART_TXD1

O

Выход «линия передачи данных UART1»

PWM_TZ2

I

Вход «сигнал 2 аварии»

C8



103

I/O/Z

Вход/выход «порт C», разряд 8

MEM_DATA3

I/O

Вход/выход шины данных внешней памяти,
разряд 3

SPI_FSS0

I

Вход «выбор ведомого устройства SPI0»

PWM_TZ4

I

Вход «сигнал 4 аварии»










14

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

C9



104

I/O/Z

Вход/выход «порт C», разряд 9

MEM_DATA4

I/O

Вход/выход шины данных внешней памяти,
разряд 4

SPI_CLK0

I/O

Вход/выход «синхросигнал передачи SPI0»

PWM_TZ5

I

Вход «сигнал 5 аварии»

C10

105

I/O/Z

Вход/выход «порт C», разряд 10

MEM_DATA5

I/O

Вход/выход шины данных внешней памяти,
разряд 5

SPI_RXD0

I

Вход «линия приема данных SPI0»

MII_TXCLK

I

Вход «синхросигнал передачи»

C11

106

I/O/Z

Вход/выход «порт C», разряд 11

MEM_DATA6

I/O

Вход/выход шины данных внешней памяти,
разряд 6

SPI_TXD0

O

Выход «линия передачи данных SPI0»

MII_TXD0

O

Выход «передаваемый нулевой бит данных»

C12

107

I/O/Z

Вход/выход «порт C», разряд 12

MEM_DATA7

I/O

Вход/выход шины данных внешней памяти,
разряд 7

TIMER_IN0

I

Вход «синхронизация таймера 0»

MII_TXD1

O

Выход «передаваемый первый бит данных»

C13

108

I/O/Z

Вход/выход «порт C», разряд 13

MEM_DATA8

I/O

Вход/выход шины данных внешней памяти,
разряд 8

TIMER_IN1

I

Вход «синхронизация таймера 1»

MII_TXD2

O

Выход «передаваемый второй бит данных»

C14

109

I/O/Z

Вход/выход «порт C», разряд 14

MEM_DATA9

I/O

Вход/выход шины данных внешней памяти,
разряд 9

TIMER_IN2

I

Вход «синхронизация таймера 2»

MII_TXD3

O

Выход «передаваемый третий бит данных»

C15

110

I/O/Z

Вход/выход «порт C», разряд 15

MEM_DATA10

I/O

Вход/выход шины данных внешней памяти,
разряд 10

NMI

I

Вход «внешнее прерывание NMI»

MII_TX_EN

O

Выход «разрешение передачи»

D0



111

I/O/Z

Вход/выход «порт D», разряд 0

MII_CRS

I

Вход «контроль носителя»

UART_RXD2

I

Вход «линия приема данных UART2»

MEM_ADDR7

O

Выход шины адреса внешней памяти, разряд 7

D1



112

I/O/Z

Вход/выход «порт D», разряд 1

MII_COL

I

Вход «обнаружение конфликта»

UART_RXD3

I

Вход «линия приема данных UART3»

MEM_ADDR8

O

Выход шины адреса внешней памяти, разряд 8

D2



113

I/O/Z

Вход/выход «порт D», разряд 2

MII_MDC

O

Выход «линия тактового сигнала
управляющих  данных»

UART_TXD3

O

Выход «линия передачи данных UART3»

MEM_ADDR9

O

Выход шины адреса внешней памяти, разряд 9





15

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

D3



114

I/O/Z

Вход/выход «порт D», разряд 3

MII_MDIO

I/O

Вход/выход «линия управляющих данных»

–

–

–

MEM_ADDR10

O

Выход шины адреса внешней памяти, разряд 10

D4



115

I/O/Z

Вход/выход «порт D», разряд 4

MII_RXCLK

I

Вход «синхросигнал приема»

–

–

–

MEM_ADDR11

O

Выход шины адреса внешней памяти, разряд 11

D5



116

I/O/Z

Вход/выход «порт D», разряд 5

MII_RXD0

I

Вход «принимаемый нулевой бит данных»

–

–

–

MEM_ADDR12

O

Выход шины адреса внешней памяти, разряд 12

D6



117

I/O/Z

Вход/выход «порт D», разряд 6

MII_RXD1

I

Вход «принимаемый первый бит данных»

–

–

–

MEM_DATA0

I/O

Вход/выход шины данных внешней памяти,
разряд 0

D7



118

I/O/Z

Вход/выход «порт D», разряд 7

MII_RXD2

I

Вход «принимаемый второй бит данных»

–

–

–

MEM_DATA1

I/O

Вход/выход шины данных внешней памяти,
разряд 1

D8



119

I/O/Z

Вход/выход «порт D», разряд 8

MII_RXD3

I

Вход «принимаемый третий бит данных»

–

–

–

MEM_DATA2

I/O

Вход/выход шины данных внешней памяти,
разряд 2

D9



120

I/O/Z

Вход/выход «порт D», разряд 9

MII_RX_DV

I

Вход «валидность принимаемых данных»

SCL1

I/O

Вход/выход  «линия синхронизации I2C1»

MEM_DATA3

I/O

Вход/выход шины данных внешней памяти,
разряд 3

D10

129

I/O/Z

Вход/выход «порт D», разряд 10

MII_RX_ER

I

Вход «ошибка приема»

SDA1

I/O

Вход/выход «линия данных I2C1»

MEM_DATA4

I/O

Вход/выход шины данных внешней памяти,
разряд 4

D11

128

I/O/Z

Вход/выход «порт D», разряд 11

UART_TXD0

O

Выход «линия передачи данных UART0»
(включен по умолчанию)

CAN_TX0

O

Выход «линия передачи данных CAN0»

CMP_OUT0

O

Выход «результат сравнения аналогового
компаратора 0»

D12

127

I/O/Z

Вход/выход «порт D», разряд 12

MEM_DATA11

I/O

Вход/выход шины данных внешней памяти,
разряд 11

UART_TXD2

O

Выход «линия передачи данных UART2»

MII_TX_ER

O

Выход «ошибка передачи»





16

Продолжение таблицы 2.1

Обозначение вывода

Номер

вывода

Тип

вывода

Функциональное назначение вывода

D13

126

I/O/Z

Вход/выход «порт D», разряд 13

MEM_DATA12

I/O

Вход/выход шины данных внешней памяти,
разряд 12

–

–

–

MII_CRS

I

Вход «контроль носителя»

D14

125

I/O/Z

Вход/выход «порт D», разряд 14

MEM_DATA13

I/O

Вход/выход шины данных внешней памяти,
разряд 13

–

–

–

MII_COL

I

Вход «обнаружение конфликта»

D15

124

I/O/Z

Вход/выход «порт D», разряд 15

MEM_DATA14

I/O

Вход/выход шины данных внешней памяти,
разряд 14

–

–

–

MII_MDC

O

Выход «линия тактового сигнала
управляющих  данных»

E0



130

I/O/Z

Вход/выход «порт E», разряд 0

UART_RXD0

I

Вход «линия приема данных UART0»
(включен по умолчанию)

SCL0

I/O

Вход/выход  «линия синхронизации I2C0»

CMP_OUT1

O

Выход аналогового компаратора 1

E1



131

I/O/Z

Вход/выход «порт E», разряд 1

JTAG_TRST

I

Вход «сброс JTAG» (включен по умолчанию)

SDA0

I/O

Вход/выход «линия данных I2C0»

UART_TXD2

O

Выход «линия передачи данных UART2»

E2



132

I/O/Z

Вход/выход «порт E», разряд 2

CAN_RX0

I

Вход «линия приема данных CAN0»

PWM_B5

O

Выход «линия B блока 5 ШИМ»

MEM_DATA6

I/O

Вход/выход шины данных внешней памяти,
разряд 6

E3



133

I/O/Z

Вход/выход «порт E», разряд 3

NMI

I

Вход «внешнее прерывание NMI»

UART_RTS0

I

Вход «запрос на передачу UART0»

MEM_DATA7

I/O

Вход/выход шины данных внешней памяти,
разряд 7

E4



134

I/O/Z

Вход/выход «порт E», разряд 4

QEP_A/XCLK0

I

Вход «тактовый сигнал КД0»

CAP_PWM0

I/O

Вход/выход «внешнее событие/сигнал ШИМ
блока захвата 0»

TIMER_IN0

I

Вход «синхронизация таймера 0»

E5



135

I/O/Z

Вход/выход «порт E», разряд 5

QEP_B/XDIR0

I

Вход «сигнал направления вращения ротора
для КД0»

CAP_PWM1

I/O

Вход/выход «внешнее событие/сигнал ШИМ
блока захвата 1»

MEM_LB#

O

Выход «разрешение для младшего байта»
