lada Granta. Руководство по эксплуатации автомобиля и его модификаций (2023 год, август) - часть 6

162

Точка

заправки

Описание

Система

смазывания

двигателя

Масла моторные: классы вязкости по SaE

и температурный диапазон применения

Минимальная

температура

окружающей

среды при

эксплуатации

автомобиля, °С

Класс вязкости

по SaE J 300

Максимальная

температура

окружающей

среды при

эксплуатации

автомобиля, °С

ниже –40

0W-30

25

ниже –40

0W-40

30

–30

5W-30

25

–30

5W-40

35

–25

10W-30

25

–25

10W-40

35

–20

15W-40

45

–15

20W-40

45

–15

20W-50

выше 45

Уровень качества эксплуатационных свойств:

aPI SL/АPI SM/aPI SN

СТО ААИ 003 Б5/СТО ААИ 003 Б6

ТОРМОЗНАЯ ЖИДКОСТЬ

При эксплуатации автомобиля допускаются к использова-
нию только тормозные жидкости класса dOT-4 .

Используйте только рекомендованные рабочие и смазы-
вающие жидкости. Для получения информации о реко-
мендованных рабочих и смазывающих жидкостях обра-
титесь к дилеру LADA.

П р и л о ж е н и е  2

Лампы накаливания, применяемые на автомобиле

Место установки

Категория

лампы

Фара

– лампа ближнего/дальнего света

H19

– лампа указателя поворота

PY21W

– лампа дневного ходового огня и габа-

ритного огня

W21/5W

Задний фонарь (для кузова «седан»)

– лампа сигнала торможения и габарит-

ного огня

P21/5W

– лампа света заднего хода

P21W

– лампа противотуманного огня

P21W

– лампа указателя поворота

PY21W

Задний фонарь (для кузовов «лифтбек»,

«хэтчбек» и «универсал»)

P21W

– лампа сигнала торможения

P21W

– лампа габаритного огня

R10W

– лампа света заднего хода

W16W

– лампа указателя поворота

PY21W

Лампа передней противотуманной фары

H16

Лампа бокового указателя поворота

WY5W

Лампа освещения номерного знака

W5W

Лампа плафона освещения багажника

C5W

П р и л о ж е н и е  3

СВЕЧИ ЗАЖИГАНИЯ

Используйте свечи только тех типов, которые рекомендова-
ны для Вашего автомобиля . Обратитесь к дилеру Lada .

163

П р и л о ж е н и е  4

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ПРИ ОБУЧЕНИИ ВОЖДЕНИЮ

В вариантном исполнении

 автомобиль оборудован дубли-

рующими педалями сцепления и тормоза (для механической
коробки передач) или только педалью тормоза (для автома-
тической коробки передач), а также дополнительным вну-
тренним зеркалом (со стороны переднего пассажира) для
предоставления возможности обучения вождению .
Дублирующие педали управления находятся с правой сто-
роны по ходу автомобиля и располагаются относительно
сиденья переднего пассажира аналогично расположению
штатных органов управления относительно сиденья води-
теля .
Привод сцепления и тормоза передает усилие от дублирую-
щих педалей (инструктора) на основные педали (обучаемого
вождению) . При воздействии на штатные органы управления
воздействие на дублирующие органы управления не пере-
дается .
Срабатывание привода сопровождается характерным
шумом исполнительных механизмов .
Если дублирующие педали управления не используются, то
на эти педали устанавливаются фиксаторы для исключения
несанкционированного их использования пассажирами на
рабочем месте инструктора .

В вариантном исполнении

 положение противосолнечного

козырька пассажира в рабочем состоянии (опущенным к
стеклу ветрового окна) является особенностью специаль-
ного автомобиля, предназначенного исключительно для
автошкол . И является единственным положением противо-
солнечного козырька (из-за установленного внутренне-

го зеркала инструктора), при котором противосолнечный
козырек выполняет свою основную функцию – защиту от
солнца .

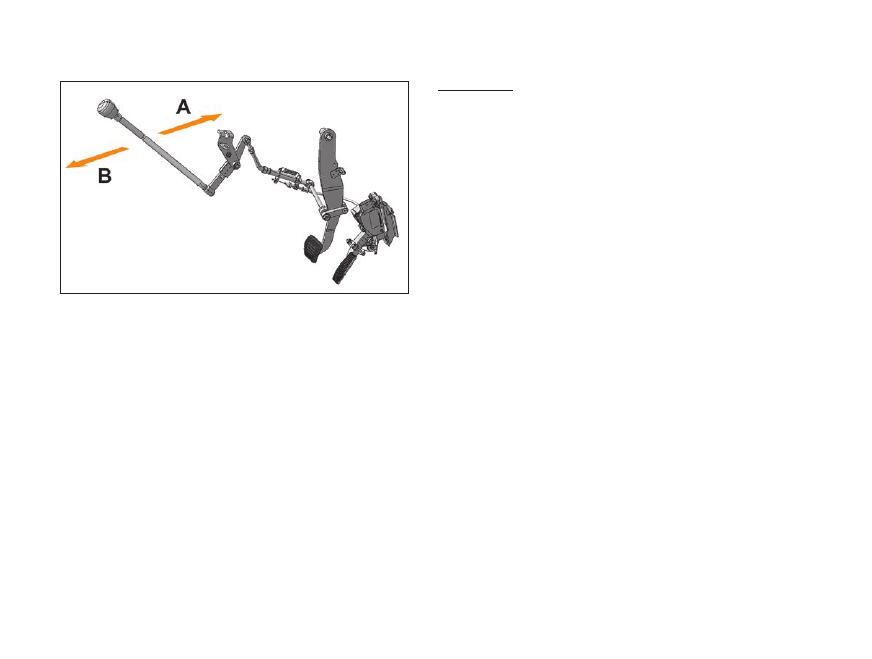

Схема для механической коробки передач

Схема для автоматической коробки передач

21*

164

П р и л о ж е н и е  5

АУДИОСИСТЕМА

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Настоящее руководство по эксплуатации распространяет-
ся на радиоприемники (далее по тексту радиоприемник или
изделие), устанавливаемые на автомобили Lada Granta FL,
и предназначено для изучения состава, принципов работы,
технических характеристик, правил эксплуатации и техни-
ческого обслуживания изделия . В документе содержатся
сведения о назначении, составе, характеристиках, порядке
подготовки к работе, применении изделия по назначению,
хранении и транспортировании .

Примечание.

Гарантия не распространяется на поврежде-

ния, вызванные небрежным обращением с радиоприемни-
ком или неквалифицированным ремонтом, а также на изде-
лия с внешними повреждениями .

1 ОПИСАНИЕ РАДИОПРИЕМНИКА

1.1 Внешний вид

1 .1 .1



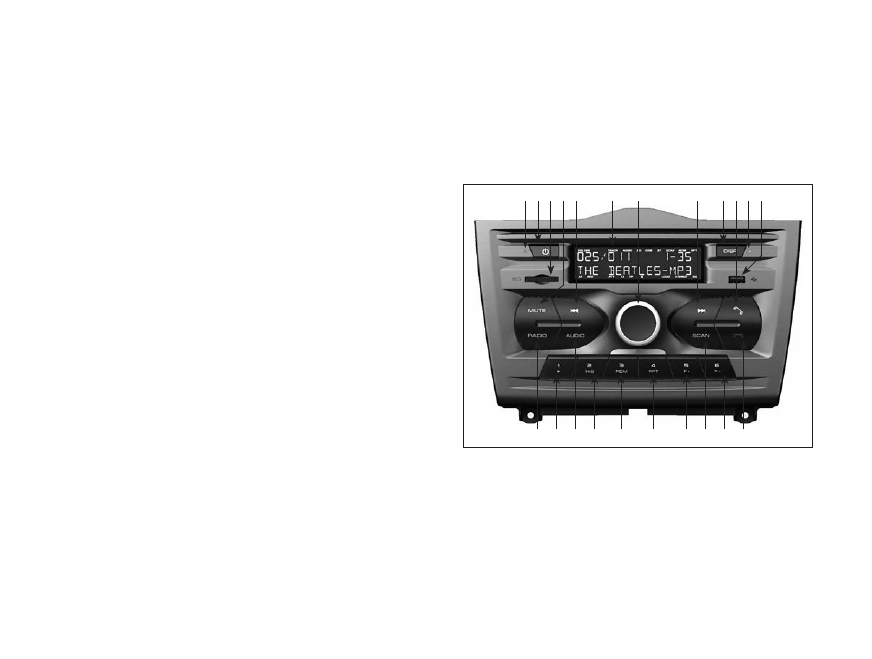

Внешний вид лицевой панели радиоприемника пред-

ставлен на рисунке 1 .

1

22 21 20 19

18

17

16 15 14 13

11

10

9

8

2 3

5

6

7

4

12

Рисунок 1. Внешний вид и форма лицевой панели

радиоприемника

1.2 Описание органов управления

1 .2 .1



Описание органов управления, обозначенных цифрами

на рисунке 1, приведено в таблице 1 .
1 .2 .2



Для сброса установок радиоприемника в заводские

настройки в соответствии с таблицей 2 необходимо вос-

165

пользоваться функцией «Сброс в меню системных настроек»
(см . п . 6 .3) .

1.3 Описание дисплея

1 .3 .1

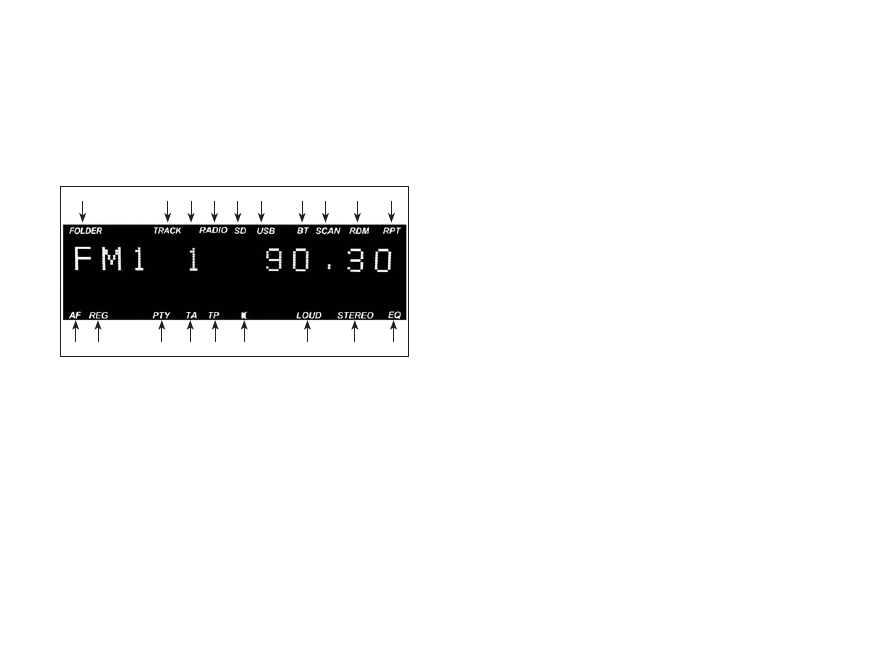

На рисунке 2 представлен внешний вид дисплея .

1

19 18

17

16 15

14

13

12

11

2

3

4

5

6

7

8

9

10

Рисунок 2. Внешний вид дисплея радиоприемника

1

–



индикатор номера папки;

2

–



индикатор номера воспроизводимого трека;

3

–



окно воспроизведения;

4

–



индикатор режима

«Радио»

;

5

–



индикатор режима воспроизведения с карты памяти Sd;

6

–



индикатор режима воспроизведения USB-флеш-нако-
пителя;

7

–



индикатор подключения к радиоприемнику устройства
по каналу «Bluetooth

®

»;

8

–



индикатор режима сканирования радиостанций;

9

–



индикатор режима случайного воспроизведения треков;

10

–



индикатор режима повторения проигрываемого трека;

11

–



индикатор режима эквалайзера;

12

–



индикатор режима

«Стерео»

;

13

–



индикатор работы режима тонкомпенсации;

14

–



индикатор режима без звука;

15

–



индикатор режима отображения станций по жанрам или
принятия текстовой информации, передаваемой радио-
станциями FM;

16

–



индикатор передачи информации об общем состоянии
дорожного трафика;

17

–



индикатор режима отображения названия некоторых
станций;

18

–



индикатор режима приема региональных радиостанций;

19

–



индикатор режима поиска альтернативных частот .

1.4



Установка и извлечение карты памяти

1 .4 .1 Для установки карты памяти вставьте ее скошенным уг-
лом вперед и вправо, в слот для карты памяти Sd (позиция

3

)

(здесь и далее номера кнопок приведены в соответствии по-
зициями на рисунке 1) до фиксации .
1 .4 .2 Для извлечения карты памяти нажмите на нее . Карта па-
мяти выдвинется наружу .

1.5 Установка и извлечение USB-флеш-накопителя

1 .5 .1 Для установки USB-флеш-накопителя вставьте его в
слот USB .
1 .5 .2 Для извлечения USB-флеш-накопителя необходимо
выйти из режима проигрывания аудиофайлов и без усилия
извлечь его из слота USB .

166

Т а б л и ц а   1

Позиция

Наименование органа управления

Обозначение органа

управления

1

Микрофон

2

Кнопка включения/выключения радиоприемника

3

Слот для карты памяти

SD

4

Кнопка выключения звука

MUTE

5

Многофункциональная кнопка

6

Дисплей

7

Ручка энкодера многофункциональная

8

Многофункциональная кнопка

9

Многофункциональная кнопка

DISP

10

Кнопка входа в режим

«Телефон»,

 прием входящего звонка

11

Кнопка

«RESET»

, перезагрузка радиоприемника

12

Слот для установки USB-флеш-накопителя

13

Кнопка выхода из режима

«Телефон

» в предыдущий режим, отбой входящего звонка

14

Многофункциональная кнопка

6F-

15

Многофункциональная кнопка

SCAN

16

Многофункциональная кнопка

5F+

17

Многофункциональная кнопка

4RPT

18

Многофункциональная кнопка

3RDM

19

Многофункциональная кнопка

2TAG

20

Многофункциональная кнопка

AUDIO

21

Многофункциональная кнопка

1

22

Многофункциональная кнопка

RADIO

167

Т а б л и ц а   2

Параметр

Установка

Показания часов

Сброс показаний

СТ

Вкл .

aM

Вкл .

ВТ

Вкл .

aF

Выкл .

ВЕЕР

Вкл .

Шумоподавление

Выкл .

BaSS

0

TRE

0

BaL

0

Fad

0

EQ

Выкл .

RdS PTY

Выкл .

PTY REG

Выкл .

antenna Set

Off

Тонкомпенсация

Выкл .

Громкость

10

Содержимое ячеек памяти

Неизменно

Позиция остановки аудиопроигрывателя

Не сохраняется

Информация о подключенном телефоне

Сохраняется

Сохраненные телефонные номера

Не сохраняется

168

2 УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ

2.1 Общие условия

2 .1 .1 Радиоприемником разрешается управлять только при
полной уверенности в том, что это не будет угрожать без-
опасности дорожного движения .

ВНИМАНИЕ!
Внимательно следите, в первую очередь, за дорогой!
На водителя возлагается вся полнота ответственности
за безопасность дорожного движения. Пользуйтесь из-
делием так, чтобы автомобиль оставался подконтролен
Вам в любой ситуации!

2 .1 .2 Для предотвращения аварии во время управления ав-
томобилем:
– не проводите настройку радиоприемника;
– не делайте звук очень громким, так как это может препят-
ствовать восприятию звуковых сигналов от других автомоби-
лей .
2 .1 .3 Старайтесь не ставить автомобиль на стоянке в местах
прямого воздействия солнечных лучей, которые могут при-
вести к чрезмерному повышению температуры внутри са-
лона . Перед началом воспроизведения дайте температуре
внутри салона понизиться .
2 .1 .4 Радиоприемник рассчитан на работу при температуре
окружающей среды от минус 40 до плюс 70 °C . Перед нача-
лом использования температура внутри салона должна при-
нять допустимые пределы .
2 .1 .5 Радиоприемник рассчитан на подключение к бортовой
сети автомобиля 12 В с минусом на корпусе . Не подключайте
радиоприемник в автомобилях с другим напряжением питания .

2 .1 .6 Слот USB-флеш-накопителя предназначен для под-
ключения USB Flash Сard, USB Flash Рlayer с объемом памя-
ти не менее 1024 Мб, USB Hdd с файловой системой FaT 32
и Mobile phone (только в режиме зарядки) .

ВНИМАНИЕ!
При переключении селектора выбора передач в положе-
ние «задний ход» блокируются все функции радиоприем-
ника, кроме кнопки включения/выключения.
При переключении селектора выбора передач в положе-
ние «задний ход» звук телефона уменьшается и не регу-
лируется, кнопки «принять/отклонить звонок» также не
работают.
При поступлении вызова от системы «ЭРА-ГЛОНАСС»
звук радиоприемника, включая звук телефона, выключа-
ется, и все функции блокируются.

2.2



Включение/выключение радиоприемника

Алгоритм включения и выключения радиоприемника опреде-
ляется положением ключа в замке зажигания:
– ключ зажигания находится в положении «зажигание вклю-
чено» (далее по тексту «Зажигание») .

В вариантном исполнении

 при применении замка зажига-

ния с положением ключа АСС . Ключ зажигания находится в
положении АСC (далее по тексту aCC) .
2 .2 .1 Включить радиоприемник можно при включении зажи-
гания или

в вариантном исполнении

 при включенной клем-

ме АСС одним из следующих способов:
а) кратковременно нажать на кнопку (позиция

2

) . После

включения радиоприемник перейдет в режим, предшеству-
ющий выключению;
б) кратковременно нажать на ручку энкодера (позиция

7

) .

169

2 .2 .2 Выключить радиоприемник можно нажатием на кнопку
(позиция

2

) . А также радиоприемник автоматически выклю-

чается при выключении зажигания или АСС .
2 .2 .3 При включении зажигания или АСС радиоприемник
автоматически включается на тот режим, который был уста-
новлен перед последним выключением зажигания .
2 .2 .4 Если перед последним выключением зажигания радио-
приемник был принудительно выключен кнопкой (позиция

2

), то при включении зажигания или aCC он автоматически

не включится .
2 .2 .5 В случае если радиоприемник не реагирует на нажатия
кнопок, нажмите (тупым тонким стержнем) и удерживайте
в течение трех секунд кнопку

«RESET»

 (позиция

11

) . После

включения кнопкой (позиция

2

) радиоприемник автоматиче-

ски переходит в режим прослушивания радио .

ВНИМАНИЕ!
Радиоприемник сохраняет пользовательские настройки
(частоты радиовещательных станций, звуковые настрой-
ки, пользовательские установки) после отключения
клемм АКБ не более 10 суток.

2.3



Настройки звука

2 .3 .1 Регулировка громкости осуществляется вращением
ручки энкодера (позиция

7

) вправо или влево .

2 .3 .2 Коротким нажатием ручки энкодера (позиция

7

) осу-

ществляется вход в режим настроек звука .
2 .3 .3 Настраиваемый параметр выбирается вращением
ручки энкодера (позиция

7

) .

2 .3 .4 Для выключения звука нажмите кнопку

«MUTE»

 (позиция

4

) .

2 .3 .5 Для включения звука нажмите кнопку повторно или
поверните ручку энкодера (позиция

7

) .

2.4



Отображение времени

2 .4 .1 Если при выключенном радиоприемнике нажать кнопку

«DISP»

 (позиция

9

), то в течение 15 с на дисплее будет ото-

бражаться текущее время при включенном зажигании или в
положении

АСС

 .

3 РЕЖИМ «РАДИО»

3.1 Переключение в режим приема радиостанций

3 .1 .1 Переключение в режим приема радиостанций осущест-
вляется одним из следующих способов:
– нажатием на кнопку

«RADIO»

 (позиция

22

);

– при включенном радиоприемнике извлечением всех внеш-
них накопителей (USB-флеш-накопителя, Sd-карты) .

Примечание.

Переключения в режим

«Радио»

, после извле-

чения внешних накопителей, не произойдет, если приемник
находится в режиме приема телефонного звонка или про-
игрывания музыки с телефона .

3 .1 .2 В этом режиме на дисплее в верхней строке будет ото-
бражаться диапазон, частота радиостанции и номер ячейки, в
которой сохранена текущая станция . В нижней строке может
отображаться время, радиотекст, название радиостанции (по-
лученное через RdS, в случае доступности службы RdS) и т .п .
3 .1 .3 Выбор информации для отображения осуществляется
кнопкой

«DISP»

 (позиция

9

) .

3 .1 .4 Радиоприемник рассчитан на прием сигналов в диапа-
зонах FM/УКВ и АМ . Для них предусмотрено шесть уровней
памяти:

22

Р .Э . Lada Granta 8450014051

170

– один уровень для АМ-диапазона (АМ1);
– один уровень для УКВ-диапазона (УКВ);
– один уровень для диапазона FMaS (объединенный диапа-
зон УКВ–FM);
– три уровня для FM-диапазона (FM1–FM3) .
3 .1 .5 На каждом уровне имеется по 6 ячеек памяти . Всего па-
мять рассчитана на запоминание 36 радиостанций .

Примечание.

Некоторые кнопки могут иметь частоту по

умолчанию, если при автоматическом поиске было обнару-
жено менее шести радиостанций .

3.2 Ручной поиск радиостанций

3 .2 .1



В режиме

«Радио»

 нажать с удержанием на кнопку



(позиция

5

) или   (позиция

8

) . Радиоприемник перейдет в

режим ручного поиска радиостанций . Поиск производится
поворотом ручки энкодера (позиция

7

) (по часовой стрелке –

вверх по диапазону, против часовой – вниз) .

Примечание.

Данный режим недоступен в диапазоне FMaS .

3.3 Автоматический поиск радиостанций

3 .3 .1



Существует три режима автоматического поиска радио-

станций:
–



первый



–



автоматический поиск следующей/предыдущей

станции в выбранном диапазоне (aM, УКВ, FM1–FM3) . Для
этого нажмите одну из кнопок   или   (позиции

5

 или

8

) .

Примечания:

–



данный режим недоступен в диапазоне FMaS;

–



при включенной функции

«PTY»

 (п . 3 .6 и 6 .3) будет произ-

водиться поиск только радиостанций по выбранному типу

передаваемых программ . Для поиска любых станций необ-
ходимо отключить функцию

«PTY»

;

–



второй –



aвтоматический поиск и сохранение 6 наибо-

лее уверенно принимаемых радиостанций в объединенном
диапазоне УКВ + FM (64–108 МГц) . При этом в списке диа-
пазонов появляется новый диапазон – FMaS . Данный поиск
позволяет Вам сохранить во временном банке FMaS (банк с
найденными радиостанциями стирается после отключения/
подключения клемм АКБ, после сброса в заводские установ-
ки или после нажатия кнопки

«RESET»

) радиовещательные

станции при путешествиях, сохранив при этом ранее запом-
ненные любимые радиостанции в банках aM, УКВ, FM1–FM3 .
Поиск в данном режиме осуществляется по короткому нажа-
тию на кнопку

«SCAN»

 (позиция

15

);

–



третий – автопоиск с последовательным сохранением в

памяти принимаемых станций в выбранном диапазоне . Для
этого коротко нажмите кнопку

«SCAN»

 (позиция

15

) до появ-

ления на дисплее сообщения «Автопоиск» .

Примечание.

При выборе любого из диапазонов FM1–FM3

и запуске автопоиска радиоприемник сохранит в памяти не
более 18 радиостанций (по шесть станций в каждом диапа-
зоне) . По окончании поиска радиоприемник автоматически
переключится на прослушивание первой радиостанции в
диапазоне FM1 .

3.4 Сохранение радиостанций

3 .4 .1



Чтобы занести выбранную радиостанцию в память ра-

диоприемника, нажмите и удерживайте одну из кнопок

14,

16, 17, 18, 19, 21

 (рисунок 1) до тех пор, пока на дисплее

на загорится индикатор номера ячейки сохраненной радио-
станции и не раздастся звуковой сигнал (если включено зву-

171

ковое подтверждение нажатия кнопок), подтверждающий,
что станция успешно сохранена .
3 .4 .2



При сохранении радиостанции в память приемника на

дисплее также высвечивается номер ячейки, куда сохранена
станция .

Примечание.

В диапазоне FMaS не доступно сохранение

радиостанций пользователем .

3.5 Прослушивание ранее найденных радиостанций

3 .5 .1



При коротком нажатием на одну из кнопок

14, 16, 17,

18, 19, 21

 производится выбор, записанной в текущем диа-

пазоне станции .
3 .5 .2



При коротком нажатии на кнопку

«RADIO»

 (позиция

22

)

переключение диапазона принимаемых волн в следующей
последовательности: УКВ   FM1   FM2   FM3   FMaS (дан-
ный диапазон доступен только после поиска в объединенном
диапазоне УКВ–FM) – aM1, по кругу .

Примечание.

Если в системных настройках АМ-диапазон от-

ключен, то переключение диапазонов происходит в следую-
щей последовательности УКВ   FM1   FM2   FM3   FMaS .

3.6 Функции «RDS»

3 .6 .1

 RDS

 (англ .

Radio Data System

)



– многоцелевой  стан-

дарт, предназначенный для передачи информационных со-
общений по каналам ЧМ-радиовещания в диапазоне УКВ .
3 .6 .2



В радиоприемнике реализованы функции

«RDS»

, при-

веденные в таблице 3 .
3 .6 .3



Включение/выключение функций

«RDS»

 производится

через меню системных настроек (нажатие и удержание кноп-
ки энкодера более двух секунд) .

3 .6 .4



Для установки требуемого типа радиопрограмм необхо-

димо войти в меню системных настроек, прокручиванием ручки
энкодера найти функцию

«PTY»

 и нажать кнопку энкодера . По-

воротом ручки энкодера выбрать необходимый тип радиопро-
граммы и нажать энкодер . Выйти из меню системных настроек .

Примечания:

– перечень доступных типов радиопрограмм для автомати-
ческого поиска (PTY) приведен в приложении А, таблица А .1;
–



при включенной функции

«PTY»

 автоматический поиск

радиостанций кнопками



или



(позиции

5

 или

8

) будет

производиться только по установленному в настройках типу
передаваемых программ . Для поиска любых доступных ра-
диостанций необходимо отключить функцию

«PTY»

;

–



при включенной функции

«CT»

 (автокоррекция часов) вре-

мя отображаемое на дисплее радиоприемника, может отли-
чаться от реального, т .к . информация о времени передается
радиостанциями .

22*

172

Т а б л и ц а   3

Обозначение

функции «RdS»

Описание

AF

Функция активации альтернативной частоты (aF) позволяет приемнику автоматически настраивается на

частоту выбранной радиостанции с наилучшим приемом . При поиске частоты с наилучшим приемом транс-

ляция может на какое-то время прерываться . Если качество приема выбранной радиостанции очень плохое

и найти альтернативную частоту не удается, выберите другую радиостанцию . При включенной функции в

нижней правой части дисплея светится значок

«AF»

 (позиция

19

, рисунок 2)

PS

Информирует о названии программ, передаваемых радиостанцией

TP

Содержит информацию о порядке организации движения на трассе . Функция включена постоянно и при

наличии RdS-информации в нижней части дисплея включается значок

«TP»

 (позиция

15

, рисунок 2)

TA

Содержит информацию об изменениях обстановки на дороге . Функция включена постоянно и при наличии

RdS-информации в нижней части дисплея включается значок

«TP»

 (позиция

16

, рисунок 2)

CT

Непрерывно обновляемая информация о дате и точном местном времени, которая может использоваться

для отображения или автоматической установки и подстройки часов

PTY

Автоматический поиск радиопрограмм заданного типа . При включенной функции в нижней правой части

дисплея светится значок

«PTY»

 (позиция

17

, рисунок 2)

173

4 РЕЖИМ «АУДИО»

4.1 Прослушивание аудиофайлов

4 .1 .1 Переход к режиму прослушивания аудиофайлов можно
осуществить следующими способами:
– подключить Sd-карту;
– подключить USB-флеш-накопитель;
– нажать кнопку

«AUDIO»

 (позиция

20

) .

Примечание.

Переключения в режим «Аудио», при подклю-

чении внешних накопителей, не произойдет, если радиопри-
емник находится в режиме приема телефонного звонка .

4 .1 .2 Условия корректного подключения приведены в прило-
жении В .
4 .1 .3 В данном режиме в верхней строке (позиция

3

, рисунок

2) отображается номер папки или трека и время воспроиз-
ведения текущего трека . В нижней – название трека   имя
файла   имя папки   имя артиста (выбор по короткому на-
жатию кнопки

«DISP»

 (позиция

9

) . В случае если выводимая

информация окажется длиннее 16 символов, строка будет
циклически прокручиваться .
4 .1 .4 Кнопками

«6 F-»

 или

«5 F+»

 (позиции

14

 или

16

) осущест-

вляется быстрое переключение на прослушивание содержи-
мого предыдущей или следующей папок соответственно .
4 .1 .5 Для выбора определенной папки (с просмотром назва-
ния) необходимо в режиме воспроизведения коротко нажи-
мать кнопку

«SCAN»

 (позиция

15

) до появления на дисплее

сообщения «Поиск папки» и далее поворотом ручки энкоде-
ра (позиция

7

) выбрать необходимую папку .

4 .1 .6 Для воспроизведения выбранной папки коротко нажать
ручку энкодера (позиция

7

) .

4 .1 .7 Для выбора определенного трека (с просмотром на-
звания) необходимо в режиме воспроизведения нажать с
удержанием кнопку

«SCAN»

 (позиция

15

) до появления на

дисплее сообщения «Поиск трека» и далее поворотом ручки
энкодера (позиция

7

) выбрать необходимый трек .

4 .1 .8 Для воспроизведения выбранного трека коротко на-
жать ручку энкодера (позиция

7

) .

ВНИМАНИЕ!
Радиоприемник поддерживает воспроизведение аудио-
файлов форматов MP3 и WMA, WAV.

4.2 Запуск/остановка воспроизведения

4 .2 .1



Запуск воспроизведения может быть осуществлен од-

ним из способов:
– установкой Sd/USB-носителя с музыкальными файлами;
– нажатием кнопки

«

1

»

 (позиция

21

) .

Примечание.

Воспроизведение автоматически останав-

ливается при нажатии кнопки

«MUTE»

 (позиция

4

) или по-

ступлении входящего телефонного звонка и автоматически
продолжается после повторного нажатия кнопки

«MUTE»



(позиция

4

), или поворота ручки энкодера (позиция

7

), или

окончания телефонного разговора .

4.3 Вывод дополнительной информации

4 .3 .1



Для вывода дополнительной информации (при нали-

чии) нажмите кнопку

«2 TAG»

 (позиция

19

) – на дисплее по-

явится дополнительная информация по текущему файлу (имя
исполнителя, название альбома или композиции) .

174

4.4 Управление режимами воспроизведения

4 .4 .1



При одновременной установке носителя USB и Sd за-

свечиваются обе иконки (позиции

5

 и

6

, рисунок 2), при этом

иконка носителя, с которого в данный момент осуществля-
ется воспроизведение, будет мигать . Выбор источника осу-
ществляется кнопкой

«AUDIO»

 (позиция

20

) .

4 .4 .2



Для включения режима повтора текущего трека коротко

нажмите на кнопку

«4 RPT»

 (позиция

17

) . При этом включится

индикатор

«RPT»

 (позиция

10

, рисунок 2), а значок

«TRACK»



(позиция

2

, рисунок 2) будет мигать .

4 .4 .3



Для влючения режима повтора текущей папки необхо-

димо нажать и удерживать кнопку

«4 RPT»

 (позиция

17

) до по-

явления сообщения «Повтор папка» . При этом значок

«RPT»



(позиция

10

, рисунок 2) будет гореть, а индикатор

«FOLDER»

(позиция

1

, рисунок 2) – мигать .

4 .4 .4



Для выключения режима повторного воспроизведения

нажмите и удерживайте кнопку

«3 RDM»

 (позиция

18

) до тех

пор, пока не погаснет значок

«RPT»

 (позиция

10

, рисунок 2) .

4 .4 .5



Включение или выключение режима случайного вос-

произведения папки осуществляется коротким нажатием
кнопки

«3 RDM»

 (позиция

18

) . При этом отображается значок

«RDM»

(позиция

9

, рисунок 2), а на дисплее в нижней строке

короткое сообщение «RdM папка» . При случайном воспро-
изведении по текущему каталогу отображается индикатор

«RDM»

 (позиция

9

, рисунок 2), а значок

«FOLDER»

 (позиция

1

,

рисунок 2) будет мигать .
4 .4 .6



Включение или выключение режима случайного вос-

произведения всего носителя осуществляется нажатием с
удержанием кнопки

«3 RDM»

 (позиция

18

) . При этом отобра-

жается значок

«RDM»

 (позиция

9

, рисунок 2), а на дисплее в

нижней строке короткое сообщение «RdM все» .

4.5 Режим «MUTE»

4 .5 .1



При нажатии на кнопку выключения звука

«MUTE»

 (по-

зиция

4

) в нижней части дисплея отображется соответствую-

щий значок (позиция

14

, рисунок 2) .

4 .5 .2



Для включения звука повторно нажмите на кнопку

«MUTE»

 (позиция

4

) либо увеличьте громкость с помощью

энкодера (позиция

7

) .

175

5 РЕЖИМ «Bluetooth

®

»

*

5.1 Включение или выключение функции «Bluetooth

®

»

5 .1 .1 Включить или выключить «Bluetooth

®

»



возможно следу-

ющими способами:
– в меню «Подключение тел .» в системных настройках радио-
приемника;
– двойным нажатием на кнопку

 (позиция

10

) – включе-

ние «Bluetooth

®

»;

– длительным нажатием на кнопку

 (позиция

13

) – вы-

ключение «Bluetooth

®

» .

5.2 Подключение телефона с функцией «Bluetooth

®

»

ВНИМАНИЕ!
Соблюдайте законодательные положения относительно
пользования телефоном в автомобиле.
Телефон следует выключать в зонах, в которых запреща-
ется пользоваться мобильными телефонами! Учитывайте
действующие инструкции и предписания.

5 .2 .1



Система радиоприемника поддерживает следующие

сервисы:
– спецификация «Bluetooth

®

» версия 1 .1 или более поздняя

(рекомендуется: версия 2 .1+EdR);
–

HFP

 (Hands Free Profile) версия 1 .0 или более поздняя;

–

A2DP

 (advanced audio distribution Profile) версия 1 .0 или бо-

лее поздняя .

* «Bluetooth®»  (

) является зарегистрированным товар-

ным знаком корпорации Bluetooth SIG, Inc .

5 .2 .2



Если мобильный телефон не поддерживает HFP, невоз-

можно зарегистрировать телефон и пользоваться отдельно
сервисом

«A2DP»

 .

5 .2 .3



Перед подключением убедитесь, что в телефоне имеет-

ся функция

«Bluetooth

®

»

 .

5 .2 .4



Для соединения с радиоприемником включите в теле-

фоне функцию

«Bluetooth

®

»

 . Если в телефоне имеется режим

видимости, включите и его . Рекомендуется также обратиться
к руководству по эксплуатации Вашего телефона для полу-
чения дополнительной информации по настройке и подклю-
чению «Bluetooth

®

»-устройств .

5 .2 .5



Для подключения к радиоприемнику необходимо в

меню Вашего телефона включить поиск новых устройств
«Bluetooth

®

» . В списке найденных «Bluetooth

®

»-устройств не-

обходимо выбрать Granta . В случае запроса пароля, введите
«0000» .

Примечание.

При выполнении данной операции рекомен-

дуется обратиться к руководству по эксплуатации телефона .

5 .2 .6



После удачного подключения на дисплее отобразится

значок

«BT»

 (позиция

7

, рисунок 2) .

5 .2 .7



Единовременно радиоприемник может работать только

с одним телефоном . Для подключения другого телефона к ра-
диоприемнику необходимо выключить функцию «Bluetooth

®

»

на подключенном телефоне и выполнить процедуру подклю-
чения на другом телефоне .

Примечание.

Отдельные модели сотовых телефонов могут

некорректно работать в режиме

«Bluetooth

®

»

 с данным ра-

диоприемником, что не является признаком неисправности .
Для проверки функционирования проверьте работу радио-
приемника с другим сотовым телефоном .

176

5 .2 .8



Корректная работа с телефоном, использующим две

и более SIM-карты, в режиме

Hands Free

 не гарантируется .

Рекомендуется обратиться к руководству по эксплуатации
данного телефона .

5.3 Отключение телефона

5 .3 .1



Вы можете отключить телефон следующим образом:

– выключить функцию

«Bluetooth

®

»

 на телефоне;

– нажать с удержанием кнопку

 (позиция

13

) .

Примечание.

Если при отключении телефон находится в ре-

жиме разговора, то разговор автоматически переключится с
громкоговорителей автомобиля на телефон .

5.4 Разговор по телефону

5 .4 .1



При поступлении входящего звонка в нижней части дис-

плея отразится номер вызывающего абонента (данная функ-
ция зависит от пакета услуг, предоставленного оператором
мобильной связи) .
5 .4 .2



Соединение для разговора осуществляется нажатием

на кнопку

 (позиция

10

) .

5 .4 .3



Отклонение вызова или завершение разговора осу-

ществляется нажатием на кнопку

 (позиция

13

) .

5 .4 .4



Во время телефонного разговора возможно:

– изменять громкость с помощью ручки энкодера (позиция

7

);

– прекратить разговор, нажимая на кнопку

 (позиция

13

);

– oтключить микрофон, нажав кнопку

«MUTE»

 .

5 .4 .5



Радиоприемник хранит информацию о последнем под-

ключенном телефоне . В случае разрыва соединения, напри-
мер, при удалении от автомобиля и последующем возвраще-
нии, для повторного подключения достаточно дважды нажать
кнопку

 (позиция

10

) .

Примечание.

Не все модели телефонов могут поддержи-

вать данную функцию . Для восстановления соединения не-
обходимо, чтобы на телефоне была активирована функция

«Bluetooth

®

»

 и включен режим видимости (зависит от модели

телефона) .

5.5



Телефонная книга и иные функции

5 .5 .1 При наличии подключенного к радиоприемнику по
«Bluetooth

®

»



телефона доступны следующие функции:

– просмотр списка контактов, записанных на SIM-карте



Вашего телефона;
– просмотр списка контактов, записанных в памяти Вашего
телефона;
– просмотр входящих, исходящих и пропущенных звонков .
5 .5 .2 Для возможности работы с указанными функциями не-
обходимо нажатием на кнопку

 (позиция

10

) войти в ре-

жим

«Телефон»

 .

5 .5 .3 Затем  кнопками

 или   (позиции

5

 или

8

) выбрать

нужную функцию: SIM-карта   Тел .  книга   Исходящие
Пропущенные   Входящие .
5 .5 .4 После выбора нужной функции поворотом ручки энко-
дера (позиция

7

) выбрать нужный контакт .

ВНИМАНИЕ!
Порядок отображения контактов произвольный и опре-
деляется исключительно используемым мобильным те-
лефоном.

5 .5 .5 После выбора контакта коротко нажать на энкодер (по-
зиция

7

) и кнопкой

 (позиция

10

) осуществить вызов .

177

5.6 Прослушивание музыки с телефона

5 .6 .1 При наличии подключенного к радиоприемнику по
«Bluetooth

®

»



устройства (телефона) возможно прослуши-

вание аудиофайлов (режим

«A2DP»

) . Для входа в режим

«A2DP»

 необходимо:

– последовательными нажатиями кнопки

«AUDIO»

 (пози-

ция

20

) выбрать режим МУЗ ВТ (режим отображается в левой

части верхней строки дисплея);
– запустить прослушивание, нажав многофункциональную
кнопку

«

1

»

 (позиция

21

) на радиоприемнике или запустить

плеер на телефоне .
5 .6 .2 Управление воспроизведением осуществляется анало-
гично режиму «Аудио» .

Примечание.

 Перед использованием данной функции убе-

дитесь, что телефон поддерживает режим

«A2DP»

 .

Если при прослушивании музыки с телефона по a2dP посту-
пает входящий звонок и пользователь его отклоняет (нажати-
ем кнопки

 (позиция

13

)), то радиоприемник возвраща-

ется в режим прослушивания, но остается в режиме «Пауза» .
Для продолжения прослушивания нажмите на кнопку

«

1

»



(позиция

21

) .

5.7 Вызов последних входящих/исходящих
телефонных номеров

5 .7 .1 Ваш радиоприемник запоминает последний входящий/
исходящий номер телефона .
5 .7 .2 У Вас есть возможность сохранить до шести номеров,
для этого необходимо:
– во время отображения последнего входящего/исходящего
телефонного номера на дисплее нажать с удержанием одну

из кнопок от

«1»

до

 «6»

, до тех пор, пока номер не станет ото-

бражаться в середине строки;
– также есть возможность сохранить текущий номер телефо-
на во время разговора, для этого необходимо нажать с удер-
жанием одну из кнопок от

«1»

до

 «6»

, до тех пор, пока номер

не станет отображаться в середине строки .
5 .7 .3 Для вызова сохраненного ранее телефонного номера
необходимо перейти в режим «Телефон», для этого коротко
нажмите кнопку

 (позиция

10

) . Затем с помощью клавиш

«1» – «6»

 выберите желаемый номер, при этом он отобразит-

ся на дисплее в нижней строке . Для подтверждения набора
номера коротко нажмите кнопку

 (позиция

10

) .

Примечания:

1 . Сохраненные телефонные номера можно удалить из памя-
ти радиоприемника, осуществив сброс настроек радиопри-
емника в заводские установки (подраздел 6 .3 «Системные
настройки») .
2 . Отдельные модели телефонов некорректно передают но-
мер абонента (например, вместо +7 или 8 на дисплее ото-
бражается 7), что приводит к неправильному запоминанию
номера и невозможности впоследствии соединиться с або-
нентом по запомненному номеру . Это не является неисправ-
ностью радиоприемника .

23

Р .Э . Lada Granta 8450014051

178

6



РЕЖИМ НАСТРОЕК

6.1



Настройка аудиопараметров

6 .1 .1 Вход в данный режим осуществляется кратковремен-
ным нажатием на энкодер (позиция

7

) во время нахождения

в «Главном окне (окне воспроизведения)» .
6 .1 .2 Переключение и изменение параметров осуществляет-
ся вращением энкодера (позиция

7

) в следующем порядке:

Эквалайзер   Тембр  НЧ   Тембр  ВЧ   Баланс   Баланс
фронт/тыл   Тонкомпенсация   Выход .

Примечание.

Выход из режима регулировок происходит ав-

томатически, если в течение 5 с пользователь не производил
никаких регулировок .

6.2 Окно регулировок выбранного аудиопараметра

6 .2 .1 Вход в данный режим осуществляется по нажатию эн-
кодера (позиция

7

) на соответствующем пункте меню . Регу-

лировка выбранного параметра осуществляется вращением
ручки энкодера (позиция

7

) .

6 .2 .2 Настройки эквалайзера осуществляется в следующем
порядке: EQ джаз   EQ  поп   EQ  классика   EQ  вокал

 EQ пользователь .

6 .2 .3 Диапазон регулировок тембра НЧ, ВЧ, баланса, баланс
фронт/тыла составляет от «–7» до «+7» единиц .

6.3 Системные настройки

6 .3 .1 Вход в режим системных настроек осуществляется по
длительному нажатию энкодера (позиция

7

) во время нахож-

дения в «Главном окне (окне воспроизведения)» .

6 .3 .2 Выбор доступных установок и регулировка выбранного
параметра происходит вращением ручки энкодера (позиция

7

) .

6 .3 .3 Вход в регулировку выбранного параметра и подтверж-
дение установки происходит коротким нажатием на энкодер
(позиция

7

) .

6 .3 .4 Через меню системных настроек можно:
– установить формат отображения времени (Режим часов);
– вручную установить текущее время (Установка часов/ми-
нут);
– вкл ./выкл . функцию корректировки текущего времени по
сигналам RdS (RdS CT);
– вкл ./выкл . функцию автоматического переключения на аль-
тернативную частоту радиовещания (RdS aF);
– вкл ./выкл . функцию поиска радиостанций по заданному
типу программы (RdS PTY);
– вкл ./выкл . функцию приема региональных радиостанций
(RdS REG);
– вкл ./выкл . СВ-диапазон (aM-диапазон);
– вкл ./выкл . функцию

«Bluetooth

®

»

 (подключение телефона);

– вкл ./выкл . сигнал подтверждения нажатия кнопок (сигнал);
– вкл ./выкл . функцию шумоподавления (шумоподавление) .
Влияет только на работу в режиме

«Радио»

;

– вкл ./выкл . питание внешней активной антенны по антенно-
му кабелю;
– произвести сброс установок радиоприемника в заводские
настройки (заводские настр .) . После сброса настройки ра-
диоприемника устанавливаются в соответствии с таблицей 2
(п . 1 .2 Описание органов управления) .
6 .3 .5 Выйти из режима системных настроек можно через
пункт меню

«Выход»

 или автоматически (если в течение 5 с

пользователь не производил никаких регулировок) .

179

7



СЛУЧАИ, НЕ ЯВЛЯЮЩИЕСЯ ГАРАНТИЙНЫМИ

7 .1 Случаи, не являющиеся гарантийными, приведены в
таблице 4 .

Т а б л и ц а   4

№

п/п

Проявления

Характерное место

Причина

1

Пролитая жидкость на изделии (внутри

изделия)

Следы потеков жидкости снаружи

или внутри изделия . Запах гари

Нарушение правил эксплуатации из-

делия

2

Запах гари

Поверхность изделия, внутренняя

часть изделия

Неправильное подключение, падение,

несанкционированный ремонт, попа-

дание жидкости в изделие

3

Нарушение пломб, геометрии или ис-

ходного состояния поверхности корпу-

са изделия

Место соединения деталей корпу-

са (разломы, трещины), сорван-

ные шлицы крепежа

Вскрытие (или попытка вскрытия) без

специального инструмента . Несанкци-

онированное вскрытие

4

Следы жизнедеятельности насекомых

или животных

Поверхность изделия, внутренняя

часть изделия

Тараканы, муравьи, клопы, шерсть жи-

вотных и т .п .

5

Сломанные органы управления и зада-

ния режимов работы

Кнопки включения и регуляторы

настройки

Механическое воздействие (удары,

падения и пр .), неаккуратное исполь-

зование

6

Невозможность точной идентификации

серийного номера . Затёртость, повреж-

дение номера, фирменных стикеров

Места расположения заводских

лейблов, места установки фир-

менных стикеров

Механическое, термическое воздей-

ствие и т .п . Несанкционированное

вскрытие

7

Сколы корпуса изделия, трещины

Углы корпуса изделия, задняя

часть кожухов, нижняя часть кор-

пуса, крепление подставки, лотки,

крышки, трубки

Механическое воздействие (удары,

падения, небрежная эксплуатация из-

делия и пр .)

8

Механические повреждения электро-

радиоизделий (ЭРИ) в изделии, а также

токоведущих дорожек

Нарушение правил эксплуатации .



Небрежное обращение с изделием

23*

180

№

п/п

Проявления

Характерное место

Причина

9

Электрические повреждения ЭРИ или

токоведущих дорожек, определяемые

визуально

Неправильная установка сопрягаемых

элементов, эксплуатация изделия в

нештатных (недокументированных)

режимах

10

Отсутствие штатных ЭРИ на своих ме-

стах, наличие установленных нештатных

ЭРИ . Следы пайки

Нарушение правил эксплуатации .



Попытка самостоятельного ремонта

11

Сильное запыление либо загрязнение

изделия, конденсат внутри изделия .

Плесень, грибки, налеты органического

и неорганического происхождения

Внутренности изделия, поверх-

ность изделия

Эксплуатация изделия в условиях, не

предназначенных для этого класса из-

делий

12

Посторонние предметы внутри изделия

(скрепки, кнопки и т .п .) (для изделий,

имеющих вентиляционные отверстия

или каналы доступа пользователя без

вскрытия изделия)

Нарушение правил эксплуатации

13

Деформация разъемов соединительных

кабелей, деформация соединительных

кабелей или их визуально определяе-

мое повреждение

Соединительные кабели и разъ-

емы

Грубое механическое воздействие,

небрежная стыковка, перекосы при

установке

14

Разбит дисплей, трещины или царапины

на поверхности дисплея

Поверхность изделия

Механическое воздействие (удары,

падения и пр .)

15

Нарушение антибликового, тонирован-

ного покрытия дисплея

Поверхность дисплея

Внешнее воздействие «агрессивной»

жидкости (распыление аэрозольных

баллонов вблизи экрана) . Использо-

вание недопустимых технических жид-

костей для чистки экрана монитора

Продолжение таблицы 4

181

№

п/п

Проявления

Характерное место

Причина

16

Зазубрины в местах крепежных элемен-

тов типа «защелка»

Корпус изделия, поверхность из-

делия

Попытка самостоятельного ремонта

17

Следы монтажного инструмента на шли-

цах винтовых соединений элементов

корпуса или рядом с ними

Корпус изделия, поверхность из-

делия

Попытка самостоятельного ремонта

18

Не устанавливается соединение с теле-

фоном, нестабильная работа функции

«Bluetooth

®

»

Индивидуальная несовместимость те-

лефона и изделия .

19

Не работает поиск радиостанций

Антенный кабель

Обрыв антенного кабеля . Неправиль-

ный монтаж изделия на автомобиль .

Не включено питание антенны в РП

при применении активной антенны

20

После установки Sd-карты с аудиофай-

лами изделие в окне аудиопроигрыва-

теля не обнаруживает файлы (не пере-

ходит в режим аудиопроигрывателя)

Неподдерживаемый тип Sd-карты

21

Зависания, нестабильная работа,

устраняемые перезагрузкой изделия

(по нажатию на кнопку

«RESET»

)

Окончание таблицы 4

182

ПРИЛОЖЕНИЕ А (справочное)

Список типов программ радиовещания,
передаваемых в системе «RDS»

А .1 Список типов программ радиовещания, передаваемых в
системе

«RDS»

, приведен в таблице А .1 .

Т а б л и ц а   А .1

№

Тип программы

Отображение на дисплее

1

Новости

NEWS

2

Разное

VaRIEd

3

Поп-музыка

POP MUSIC

4

Рок-музыка

ROCK MUSIC

5

Другая музыка

OTHER MUSIC

6

Детские программы

CHILdREN’S PROGRaMMES

7

Отдых

LEISURE

8

Джазовая музыка

JaZZ MUSIC

9

Старые хиты

OLdIES MUSIC

10

Народная музыка

FOLK MUSIC

ПРИЛОЖЕНИЕ Б (справочное)

Параметры работы функции поиска радиоприемника
при включенных режимах «RDS»

Б .1 При включенных режимах

«RDS»

 (на дисплее светятся

AF,

PTY

) автоматический поиск осуществляется в соответствии с

выбранным режимом .
Б .2 В режиме

«PTY»

 осуществляется поиск только радио-

станции, поддерживающий

RDS

 и передающие программы,

соответствующие установленному пользователем типу .
Б .3 Поэтому для последовательного поиска всех доступных
радиостанций в выбранном диапазоне необходимо отклю-
чить режим

 «PTY»,

т .е . индикация

«PTY»

на дисплее должна

отсутствовать .

183

ПРИЛОЖЕНИЕ В (рекомендуемое)

Условия корректного подключения

В .1 Возможно подключение только USB-приборов со специ-
фикацией 2 .0 .
В .2 Таблица размещения файлов (FaT) подключённого при-
бора должна быть версии FaT16 (< 2 Гб) или FaT32 (> 2 Гб) .
Максимальное количество первичных разделов должно быть
не более 4 .
В .3 При воспроизведении записи с внешнего носителя очень
большого объёма может появиться задержка, вызванная
считыванием файловой структуры .
В .4 При воспроизведении записи из очень разветвлённого
дерева каталогов может появиться задержка, вызванная счи-
тыванием файловой структуры .
В .5 Желательно, чтобы дерево каталогов у подключённого
прибора имело не более восьми уровней . В одном каталоге
должно быть не более 99 файлов .
В .6 Радиоприемник работает с внешними носителями следу-
ющих форматов:
– SdHC до 32 Гб;
– Sd до 32 Гб;
– USB 2 .0 до 64 Гб;
– USB 3 .0 до 64 Гб;
– слот для карты памяти Sd: поддерживает карты Sd, SdHC
размером 32 × 24 × 2,1 мм .

Примечание.

 Чем больше файлов/папок на носителе, тем

дольше загружаются файлы . Рекомендуется использовать
носитель данных, содержащий только аудиофайлы .

В .7 Для максимально возможной скорости доступа к файлам
рекомендуется использовать Sd-карты памяти класса мощ-
ности 4 и выше .

ВНИМАНИЕ!
Запрещается использовать для подключения прибора
удлинительные USB-кабели и USB-хабы.

В .8 Радиоприемник поддерживает воспроизведение следу-
ющих аудиофайлов:
–

*.МР3

 . С постоянным или переменным битрейтом, ско-

ростью передачи 32–320 Кбит/с и частотой дискретизации
44,1/48 кГц;
–

*.WMA

 (без защиты dRM) . С постоянным битрейтом и ско-

ростью передачи 10–320 Кбит/с, с переменным битрейтом и
скоростью передачи 32–192 Кбит/с .
–

*.WAV

разрядность 8/16 бит с частотой дискретизации

44,1 кГц .

184

ПРИЛОЖЕНИЕ Г (обязательное)

Уход за радиоприемником

Г .1 Во время чистки салона автомобиля не допускайте по-
падания жидкости внутрь радиоприемника . Это может при-
вести к коротким замыканиям, возгоранию или другим по-
вреждениям .
Г .2 Отпечатки пальцев удаляйте с дисплея мягкой салфеткой,
которую при необходимости можно намочить чистым спир-
том .

ВНИМАНИЕ!
Запрещено использовать растворители – бензин, скипи-
дар и др., поскольку они повреждают поверхность дис-
плея.

Г .3 Обращайтесь с дисплеем бережно: сильное нажатие
пальцем или прикосновение острым предметом может оста-
вить на дисплее вмятину или царапину .

185

ПРИЛОЖЕНИЕ Д (обязательное)

Возможные неисправности и способы их устранения

Т а б л и ц а   Д .1

Неисправность

Способ устранения

Радиоприемник не включается

Убедитесь, что контакты цепи питания исправны, не загрязнены . Удосто-

верьтесь, что напряжение плюс 12 В присутствует на колодке питания

радиоприемника .

Убедитесь, что температура в салоне автомобиля находится в допусти-

мых пределах

Не устанавливается связь по Bluetooth

®

 между

радиоприемником и мобильным телефоном

Проверьте, включена ли и настроена функция

«Bluetooth

®

»

 в мобильном

телефоне .

Перезагрузите радиоприемник, см . п . 2 .2 .5

Радиоприемник не реагирует на нажатия кнопок

Перезагрузите радиоприемник, см . п . 2 .2 .5

Радиоприемник не находит ни одной радиостан-

ции

Убедитесь, что находитесь в зоне приема .

Перезагрузите радиоприемник, см . п . 2 .2 .5

Радиоприемник не обнаруживает Sd-карту/USB-

флеш-накопитель

Убедитесь, что Sd-карта/USB-флеш-диск соответствуют требованиям

(см . приложение В) . Убедитесь, что на Sd-карте/USB-флеш-накопителе

присутствуют аудиоданные . Перезагрузите радиоприемник, см . п . 2 .2 .5

24

Р .Э . Lada Granta 8450014051

186

ПРИЛОЖЕНИЕ Е (справочное)

Перечень принятых сокращений

AF

– Список альтернативных частот . Возможность ав-

томатизированной перестройки радиоприёмника,

например, в случае ухудшения приёма сигналов на

данной частоте на другие частоты, на которых так-

же осуществляется передача сигналов данной про-

граммы

AM

– АМ-диапазон

AUDIO

–  Аудиотермин, относящийся к технологиям переда-

чи звуковых файлов

А2DP

– Профиль «Bluetooth

®

», позовляющий воспроизво-

дить музыку, сохраненную на телефоне через ра-

диоприемник

BAL

– Баланс

BASS

–  Тембр НЧ (низкие частоты)

Веер

– Сигнал

BT

–  Bluetooth обеспечивает обмен информацией меж-

ду устройствами

СТ

– Функция

«RDS»

, позволяющая корректировать вре-

мя по сигналам радиостанций

DISP

– Дисплей

EQ

– Эквалайзер

FAD

–  Баланс между передними и задними динамиками

F+

–  Переход в следующую папку

F-

–  Переход в предыдущую папку

FM

– FM-диапазон

MUTE

–  Отключение звука

RDM

–  Режим случайного воспроизведения (Random)

RPT

–  Режим повторного воспроизведения (Repeat)

SCAN

– Сканирование

SD

–  Secure digital Memory Card – формат карт памяти

TAG

–  Метаданные аудиофайла

TRE

–  Тембр ВЧ (высокие частоты)

USB

–  USB (Universal Serial Bus (универсальная последо-

вательная  шина) – флеш-накопитель – запомина-

ющее устройство

АКБ

–  Аккумуляторная батарея

УКВ

–  Диапазон ультракоротких волн

187

ПРИЛОЖЕНИЕ Ж (справочное)

Часто возникающие вопросы

Ж.1



Что такое потоковое аудио Bluetooth

®

 или A2DP?

A2DP



(Advanced Audio Distribution Profile)

 – расширенный

профиль распространения аудио . Отвечает за передачу сте-
реозвука по радиоканалу Bluetooth

®

 на какое-либо принима-

ющее устройство, например, телефона или MP3-плеера на
другое устройство, такое как радиоприемник . Радиоприем-
ник поддерживает передачу аудиоданных с использованием
технологии a2dP .

Ж.2



Как мне узнать, поддерживает ли мое устройство

технологию потокового аудио Bluetooth

®

?

Пожалуйста, обратитесь к руководству пользователя устрой-
ства, чтобы проверить, поддерживает ли оно технологию
a2dP .

Ж.3



С какими телефонами поддерживается работа через

соединение Bluetooth

®

?

Работа поддерживается с большинством телефонов .

Ж.4



Что такое Bluetooth

®

?

Bluetooth

®

 – это стандарт беспроводной связи, который по-

зволяет соединить два устройства друг с другом . Он исполь-
зуется в решении прикладных задач и позволяет соединить
два устройства, между которыми могут находиться препят-
ствия . Соединение может быть установлено в радиусе око-
ло 10 метров . Соединение сохраняется, даже если одно из
устройств находится в сумке или кармане .

Ж.5



Если Bluetooth

®

 является стандартом, тогда почему

не все телефоны работают с системой?

К сожалению, хотя Bluetooth

®

 и является стандартом, реа-

лизация этого стандарта в телефонах зависит от произво-
дителей . Часто добавляются уникальные функции, чтобы
выделить конкретное изделие, что приводит к возможной
несовместимости . В некоторых случаях во время эксплуата-
ции телефона на него может быть установлено несовмести-
мое программное обеспечение, что приводит к нарушению
его совместимости . Если телефон не работает совместно с
радиоприемником, установленным в автомобиле, то чаще
всего пользователь обвиняет в этом оборудование автомо-
биля, а не телефон . Иногда обновление программного обес-
печения телефона позволяет устранить проблему .

Ж.6



Какие версии стандарта Bluetooth

®

 поддерживаются?

Стандарт «Bluetooth

®

» имеет множество версий, которые обе-

спечивают определенную степень функциональности . Радио-
приемник соответствует стандарту «Bluetooth

®

» V2 .0 и вклю-

чает в себя следующие стандарты:
– типовой профиль доступа GaP V2 .0;
– усовершенствованный профиль распределения аудиодан-
ных a2dP V1 .2 .

24*

188

П р и л о ж е н и е  6

УСТРОЙСТВО РУЧНОГО УПРАВЛЕНИЯ

В вариантном исполнении

 автомобиль оборудован меха-

нической (МКП) или автоматизированной (АМТ) коробкой
передач с устройством ручного управления (УРУ) .



Устройство ручного управления автомобилем представляет
собой конструкцию, обеспечивающую функционирование
органов управления (акселератора, тормоза и сцепления)
через дополнительные приводы .
Управление автомобилем осуществляется при помощи руч-
ных приводов . На случай вождения автомобиля членами
Вашей семьи или другими лицами, допущенными к его
управлению, сохранены штатные педали .

Предупреждение
Перед первым самостоятельным выездом необходимо
получить навыки управления автомобилем в зависимо-
сти от комплектации Вашего автомобиля, типа коробки
передач и устройства ручного управления, в соответ-
ствии с разделами основного РЭ автомобиля и настоя-
щим приложением, на закрытой площадке.

ВНИМАНИЕ!
При управлении автомобилем с устройством ручного
управления для автомобилей с механической транс-
миссией не допускается одновременное выключение
сцепления штатной педалью и включение сцепления
рукояткой управления сцеплением в связи с возможным
разъединением толкателя педали сцепления.

1. Типы устройства ручного управления

Автомобили, оборудованные устройством ручного управле-
ния, предназначены для управления водителями с наруше-
нием функций ног . Ваш автомобиль оборудован одним из
следующих типов УРУ:

1.1.

Ручное управление педалями акселератора, тормоза

и сцепления для автомобилей, оборудованных механиче-
ской коробкой передач (МКП), показано на рис . 1 . Данное
устройство предназначено для лиц с нарушением функций
обеих ног .

Рис. 1. Устройство ручного управления педалями акселератора,

тормоза и сцепления для автомобилей с механической коробкой

передач (МКП) и правым расположением органов управления

А

–



управление педалью тормоза;

B

–



управление педалью акселератора;

С

–



управление педалью сцепления .

189

Рис. 2. Устройство ручного управления педалями акселератора

и тормоза для автомобилей с автоматизированной (АМТ)

коробкой передач и левым расположением органов управления

А

–



управление педалью тормоза;

B

–



управление педалью акселератора .

1.2.

Ручное управление педалями акселератора и тормо-

за для автомобилей, оборудованных автоматизированной
(АМТ) коробкой передач с левым расположением органов
управления, показано на рис . 2 . Данное устройство предна-
значено для лиц с нарушением функций одной или обеих ног .

2. Эксплуатация автомобиля

с устройством ручного управления

2.1.

Перед каждым выездом необходимо произвести осмотр

и опробовать работу устройства в действии до начала дви-
жения .

ВНИМАНИЕ!
При обнаружении отклонений от нормальной работы их
необходимо незамедлительно устранить, обратившись
к дилеру LADA.
Адреса дилеров LADA, выполняющих гарантийный
ремонт и техническое обслуживание автомобилей на
территории Российской Федерации, указаны в приложе-
нии 1 сервисной книжки автомобиля.

Примечание.

 В автомобилях с устройством ручного управления,

описанных в подразделах 1 .1 и 1 .2, ввиду особенности конструкции
устройства ручного управления исключена возможность регулировки
угла наклона рулевой колонки .

2.2.

Ниже приведено описание особенностей управления

автомобиля с механической коробкой передач, оборудован-
ного устройством ручного управления акселератора, тор-
моза и сцепления для автомобилей, оборудованных меха-
нической коробкой передач (рис . 3), в порядке от начала
движения и до остановки .

1)



Исходное положение .

Рычаг коробки передач (далее КП) в нейтральном положе-
нии . Двигатель работает .

2)



Начало движения .

Для того чтобы выжать сцепление (выключить сцепление),
необходимо повернуть, с приложением усилия, рукоятку
управления сцеплением

3

 по часовой стрелке в положе-

ние до упора, в котором педаль сцепления фиксируется в
нажатом состоянии . Для включения сцепления, т .е . возвра-
та педали сцепления в исходное положение, необходимо
повернуть рукоятку управления сцеплением

3

 против часо-

вой стрелки в положение до упора .

190

Рис. 3. Устройство ручного управления педалями акселератора,

тормоза и сцепления для автомобилей с механической коробкой

передач (МКП) и правым расположением органов управления

1

–



подрулевая дуга;

2

–



комбинированный подрулевой рычаг;

3

–



рукоятка управления сцеплением .

Правой рукой вращением рукоятки

3

 по часовой стрел-

ке зафиксировать педаль сцепления в нажатом состоя-
нии, включить первую передачу и плавно вернуть рукоят-
ку

3

 в исходное положение, одновременно левой рукой,

находящейся на рулевом колесе автомобиля, воздейство-
вать на подрулевую дугу

1

, увеличить обороты двигателя .

Автомобиль плавно трогается с места и начинает движение .

Предупреждение
Во избежание травм кисти руки при включении или
выключении сцепления не бросайте рукоятку управления
сцеплением.

2 .1)



Начало движения на подъеме .

При заторможенном, с помощью комбинированного под-
рулевого рычага

2,

 автомобиле рукояткой

3

 зафиксировать

педаль сцепления в нажатом состоянии . Оставляя рычаг

2



в положении, обеспечивающем торможение автомобиля,
перехватить его левой рукой . Правой рукой включить первую
передачу и перехватить обратно правой рукой подрулевой
рычаг

3

, одновременным воздействием на подрулевую дугу

1

, рычаг

2

 и рукоятку

3,

 управляющей сцеплением, добиться

плавного трогания с места, без отката назад .

3)



Движение с нарастанием скорости .

После разгона на низшей передаче вращением рукоятки

3



фиксируем педаль сцепления в выжатом состоянии, снижа-
ем обороты двигателя, отпуская подрулевую дугу

1

, пере-

ключаем коробку передач на следующую высшую передачу,
рукоятку

3

 плавно возвращаем в исходное положение .

Для увеличения числа оборотов двигателя подрулевую дугу

1



необходимо тянуть в направлении «на себя», опирая ладонь
на рулевое колесо . При уменьшении усилия, оказываемого
на подрулевую дугу, она возвращается в исходное положе-
ние, и число оборотов двигателя уменьшается .
Переключение коробки передач на низшие передачи выпол-
няется аналогичным образом .

4)



Притормаживание .

Для приведения в действие тормоза (нажатие на педаль
тормоза) или притормаживание во время движения автомо-
биля осуществляется воздействием на рукоятку комбиниро-
ванного подрулевого рычага

2

, удерживая в руке рукоятку

управления сцеплением

3

 в направлении «от себя», при этом

необходимо уменьшить число оборотов двигателя, вернув
подрулевую дугу

1

 в исходное положение .

191

При уменьшении усилия, оказываемого на подрулевой рычаг

2

, он возвращается в исходное положение, и действие тор-

моза прекращается .

5)



Торможение и остановка .

Торможение осуществляется одновременным или последо-
вательным вращением рукоятки

3

 по часовой стрелке для

фиксации педали сцепления в выжатом состоянии и нажа-
тием на подрулевой рычаг

2

 движением руки в направлении

«от себя» для приведения в действие тормоза . Происходит
процесс торможения или остановки автомобиля . После
остановки автомобиля перевести рычаг КП в нейтральное
положение . Заглушить двигатель .

ВНИМАНИЕ!
В случае проведения маневра с необходимостью осу-
ществления поворота с места необходимо предвари-
тельно повернуть рулевое колесо в нужную сторону.

2.3.

Ниже приведено описание особенностей управления

автомобиля с автоматизированной (АМТ) коробкой передач
и левым расположением органов управления (см . рис . 2),
которые необходимо учитывать при эксплуатации автомоби-
ля согласно требованиям основного РЭ автомобиля:

1)



Пуск двигателя:

В соответствии с требованиями основного РЭ автомобиля
пуск двигателя должен производиться при положении рыча-
га управления коробкой передач в положении «

N

» . Для пуска

двигателя выполните следующие действия:
– при необходимости исключить откат автомобиля при нали-
чии уклона дороги зафиксируйте автомобиль правой рукой
рычагом стояночного тормоза автомобиля;

– нажмите левой рукой на управляющий рычаг педалью тор-
моза «от себя» в направлении стрелки

А

 и удерживайте его;

– правой рукой поворотом ключа зажигания с учетом после-
довательности действий, описанной в основном руковод-
стве по эксплуатации автомобиля, пустите двигатель;
– если предприняты меры, исключающие самопроизвольное
движение автомобиля (автомобиль зафиксирован ручным
стояночным тормозом), то управляющий рычаг педалью тор-
моза после пуска двигателя можно отпустить .

2)



Начало движения:

– нажимая левой рукой управляющий рычаг «от себя» в
направлении стрелки

А

 – удерживая автомобиль тормозом,

правой рукой выберите нужное положение рычага управ-
ления коробки передач для движения вперед или назад в
соответствии с рекомендациями основного РЭ автомобиля;
– если стояночный тормоз был включен, выключите его
правой рукой;
– автомобиль начнет движение, плавно переведите левой
рукой управляющий рычаг «на себя» в направлении стрелки

В

, при этом автомобиль начнет движение с нарастанием

скорости . В случае, если необходимо начать движение на
подъеме, то для предотвращения отката автомобиля вниз
выключение стояночного тормоза должно сопровождаться
синхронным увеличением оборотов двигателя путем воз-
действия левой рукой на управляющий рычаг привода аксе-
лератора в направлении стрелки

В

 . При наличии опыта води-

теля начало движения на подъеме с небольшим углом может
быть осуществлено без отката и без помощи стояночного
тормоза, т .к . после включения коробки передач в режим,
соответствующий движению автомобиля, небольшой кру-
тящий момент от двигателя начинает передаваться к веду-
щим колесам автомобиля и обеспечивает воздействие на

192

автомобиль силы, препятствующей скатывание автомобиля .
В связи с тем, что при начале движения на подъеме с боль-
шими углами указанной силы недостаточно для предотвра-
щения отката автомобиля, при таких углах необходимо для
удержания автомобиля использовать стояночный тормоз;
– перенесите правую руку на обод руля .

3)



Движение автомобиля:

– при движении автомобиля вперед в большинстве случаев
может быть достаточным использование автоматического
режима управления коробкой передач (положение «

A

») .

Информация об использовании других режимов управления
коробкой передач приведена в основном РЭ автомобиля;
– управление ускорением автомобиля осуществляет-
ся дозированным нажатием левой руки на управляющий
рычаг привода акселератора «на себя» в направлении
стрелки

В

;

– управление замедлением автомобиля осуществляется с
помощью торможения двигателем, для чего необходимо
уменьшить или полностью прекратить воздействие на управ-
ляющий рычаг привода акселератора . При недостаточности
величины замедления увеличить его нажатием левой руки
«от себя» на управляющий рычаг педалью тормоза в направ-
лении стрелки

А

 .

4)



Торможение и остановка:

– торможение осуществляется нажатием левой руки «от
себя» на управляющий рычаг педалью тормоза в направле-
нии стрелки

А

;

– нажимая левой рукой управляющий рычаг «от себя» в
направлении стрелки

А

 – удерживая автомобиль тормозом,

правой рукой переведите рычаг управления коробки пере-
дач в положение «

N

»;

– если остановка автомобиля осуществляется на поверхно-
сти, имеющей уклон, дополнительно включите правой рукой
стояночный тормоз .

ВНИМАНИЕ!
В случае проведения маневра с необходимостью осу-
ществления поворота с места рекомендуется предвари-
тельно повернуть рулевое колесо в нужную сторону.

3. Применение знака «Инвалид»

Автомобиль комплектуется двумя опознавательными знака-
ми «Инвалид» (далее по тексту знак), которые прикладывают-
ся к эксплуатационной документации .
Установка знака на автомобиль производится по желанию
водителя, что предусмотрено Правилами дорожного дви-
жения .
По Вашему требованию знаки могут быть установлены при
проведении предпродажной подготовки . Если по какой-
либо причине на момент проведения предпродажной под-
готовки Вы не пожелали обозначить автомобиль знаком,
а в процессе эксплуатации автомобиля пришли к выво-
ду, что автомобиль необходимо обозначить знаком, то,
используя ниже приведенные рекомендации, Вы сможете
установить знак самостоятельно или обратившись к дилеру
Lada .
Знак устанавливается в салоне автомобиля на стекле ветро-
вого окна в правом верхнем углу, а на стекле окна задка в
левом нижнем углу (размещение указано с места водителя,
сидящего за рулем) и изображено на рис . 4 и 5 . Знак уста-
навливается так, чтобы при осмотре снаружи знак не пере-
крывался защитным кантом стекла (полоса в виде точечного
рисунка по краю стекла) .

193

Рис. 4. Размещение и ориентация знака «Инвалид»

на стекле ветрового окна (лобовом стекле)

Перед приклейкой знака удалите загрязнения со стекла на
месте установки знака, используя универсальные средства
для очистки стекол . Знак имеет клеевой слой, который
закрыт защитной пленкой . Для приклейки знака удалите
защитную пленку, приложите знак к месту установки и плотно
прижмите к стеклу . Если знак в течение длительного времени
не был приклеен, то клеевой слой может потерять клеящие
свойства и в этом случае знак можно приклеить, используя
обыкновенный, прозрачный канцелярский скотч .
Знак на стекле ветрового окна должен быть приклеен



(рис . 4) в правом верхнем углу стекла (предпочтительно
параллельно верхней кромке стекла) . При этом верхний угол
знака должен находиться на расстоянии примерно 2-5 мм от
защитного черного канта стекла . Знак не должен перекры-
ваться защитным кантом стекла .
Знак на стекле окна задка должен быть приклеен (рис . 5) в
левом нижнем углу стекла (предпочтительно параллельно

Рис. 5. Размещение и ориентация знака «Инвалид»

на стекле окна задка (заднем стекле)

нитям электрообогрева стекла) . При этом нижний угол
знака должен находиться на расстоянии примерно 2-5 мм
от защитного черного канта стекла . Знак не должен пере-
крываться защитным кантом стекла .
Знак устанавливают на автомобиль по желанию водителя, но
мы настоятельно рекомендуем установить знак для Вашей
безопасности, сохранения жизни и здоровья Вас и Ваших
пассажиров и других участников дорожного движения .
Наличие знака на автомобиле предупредит других участни-
ков движения о необходимости внимательного управления
своим автомобилем .

25

Р .Э . Lada Granta 8450014051

194

4. Техническое обслуживание устройства ручного

управления автомобиля

В процессе эксплуатации устройства ручного управления
необходимо каждые три месяца смазывать литолом поверх-
ности трения узлов устройства .

ВНИМАНИЕ!
Не допускается наличие люфтов в местах крепления и
шарнирах, отсутствие крепежных и фиксирующих эле-
ментов (гаек, шплинтов, шайб и др.).
При обнаружении дефектов, нарушения крепления,
отклонений от нормальной работы их необходимо неза-
медлительно устранить, обратившись к дилеру LADA.
Эксплуатация автомобиля с обозначенными дефектами,
нарушениями крепления, отклонениями от нормальной
работы ЗАПРЕЩАЕТСЯ!

При необходимости замены частей устройства ручного
управления за пределами гарантии рекомендуем Вам обра-
титься к дилеру Lada .

П р и л о ж е н и е  7

СИСТЕМА LADA CONNECT

В данном разделе руководства Вы найдёте краткое описа-
ние функционирования системы Lada Connect (далее по
тексту – система), установленной на заводе-изготовителе

в вариантном исполнении

 . Подробное и актуальное руко-

водство по эксплуатации системы Вы найдёте в мобильном
приложении Lada Connect .
Система позволяет дистанционно взаимодействовать с
Вашим автомобилем Lada посредством приложения, уста-
навливаемого на мобильные телефоны на платформах
android и/или IOS .

1. Общее описание

В зависимости от комплектации автомобиля доступен раз-
личный функционал системы . Обмен данными с автомоби-
лем, включая прием и отправку команд по управлению авто-
мобилем, осуществляется через мобильную сеть, поэтому
работоспособность системы и скорость выполнения команд
зависят от качества сигнала сотовой связи стандарта GSM
и/или спутниковых систем GPS/ГЛОНАСС . В зоне неуверен-
ного приема сигналов сотовой сети стандарта GSM и/или
спутниковых систем GPS/ГЛОНАСС выполнение команд не
гарантируется .
Для обеспечения безопасности приложение блокирует
отправку команд по управлению функциями автомобиля,
если включено зажигание или пущен двигатель, либо при
экстренном вызове (SOS) .

195

2. Активация/деактивация системы

Активировать систему возможно только у официального диле-
ра марки Lada . Перед продажей автомобиля необходимо
деактивировать ее у официального дилера марки Lada .

3. Функции управления

Функции по дистанционному управлению Вашим автомоби-
лем подробно описаны в мобильном приложении:

3 .1 . Пуск/остановка двигателя .
3 .2 . Прогрев/охлаждение салона автомобиля .
3 .3 . Обогрев ветрового стекла .
3 .4 . Автоматический пуск двигателя по расписанию .
3 .5 . Управление центральным замком автомобиля .
3 .6 . Включение ближнего света фар .
3 .7 . Включение звукового сигнала .

Предупреждение
Не используйте дистанционный пуск двигателя, если
автомобиль находится в гараже или в закрытом помеще-
нии, а также если автомобиль накрыт защитным чехлом.

4. Функции дистанционного контроля

  за состоянием автомобиля

Осуществляются постоянно при включенном зажигании
автомобиля или по запросам от мобильного приложения:

4 .1 . Текущее положение автомобиля на основе данных

с GPS/ГЛОНАСС спутников .

4 .2 . Состояние систем автомобиля .
4 .3 . Лента уведомлений .
4 .4 . История поездок .

4 .5 . Ошибки в электронной системе управления двига-

телем .

4 .6 . Статистика поездок .
4 .7 . Периодичность технического обслуживания .

5. Сервисные функции

5 .1 . Помощь на дороге .
5 .2 . Информация о дилерах марки Lada .
5 .3 . Новости и акции компании .

6. Информация о пользователе и автомобиле

Данный раздел содержит информацию об автомобиле и
пользователе, позволяет загрузить фото пользователя и
автомобиля, задать настройки часового пояса, параметры
безопасности входа в приложение . Также в данном разделе
есть возможность оставить обратную связь или связаться с
техподдержкой .

25*

196

П р и л о ж е н и е  8

МУЛЬТИМЕДИЙНАЯ СИСТЕМА LADA EnjoY Pro

Краткое руководство пользователя

В вариантном исполнении

 автомобиль комплектуется

мультимедийной системой Lada EnjoY Pro (ММС) с серви-
сами Яндекс .Авто .

Описание органов управления

Внешний вид ММС показан на рисунке 1 .

Рис. 1. Внешний вид ММС

(в вариантном исполнении)

Описание органов управления ММС, обозначенных цифра-
ми на рисунке

1

, приведено в таблице 1 .

Рис. 2. Микрофон ММС

(в вариантном исполнении)

Рис. 3. USB-разъем ММС для

подключения USB-накопителя

(в вариантном исполнении)

Перед солнцезащитным козырьком водителя расположен
микрофон

1

 ММС (рис . 2) .

ММС Lada EnjoY Pro имеет возможность подключения USB-
накопителя . USB-разъем

1

 (рис . 3) для подключения USB-

накопителя расположен в вещевом ящике .
Данный USB-разъем может быть использован и для зарядки
аккумуляторов внешних периферийных устройств (планшет-
ный компьютер, смартфон) с номинальным напряжением
5 вольт (V) и номинальным током нагрузки не более 2 .1
ампер (А) . Для подключения заряжаемого устройства дол-
жен быть использован разъем USB, тип А .

ВНИМАНИЕ!
Зарядка от USB-разъема для некоторых мобильных
устройств может не поддерживаться. Для подключения
мобильного устройства используйте только рекомендо-
ванный производителем соединительный кабель.

Более подробную информацию о работе ММС смотрите в
руководстве пользователя «МУЛЬТИМЕДИЙНАЯ СИСТЕМА
Lada EnjoY Pro» .

197

Т а б л и ц а   1

Описание органов управления ММС

№

Наименование

органа

управления

Поведение системы по умолчанию

(когда CarPlay/android auto  не активен)

Поведение системы

при активном CarPlay

Поведение системы

при активном android auto

1

MUTE

КН: Отключение/ включение звука всех источников

2

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: предыдущая радиостанция .

–  ДН2: поиск станции по убыванию

частоты .

2 . Яндекс .Музыка/USB/Bluetooth:

–  КН: предыдущий трек .

–  ДН1: быстрая перемотка назад

(в зависимости от источника)

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: предыдущая радиостанция .

–  ДН2: поиск станции по убыванию

частоты .

2 . Яндекс .Музыка/USB:

–  КН: предыдущий трек .

–  ДН1: быстрая перемотка назад .

3 . CarPlay music:

–  КН: предыдущий трек .

–  ДН1: быстрая перемотка назад .

Примечание.

 Bluetooth не активен .

При этом разговор по hands free

возможен через CarPlay

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: предыдущая радиостанция .

–  ДН2: поиск станции по убыванию

частоты .

2 . Яндекс .Музыка/USB:

–  КН: предыдущий трек .

–  ДН1: быстрая перемотка назад .

3 . android auto music:

–  КН: предыдущий трек

3

ЭНКОДЕР

1 . Когда система включена и интерфейс работает:

–  КН: включение экранной заставки .

–  ДН3: выключение системы .

–  Вращение: регулировка громкости .

–  ДН4: перезагрузка системы .

2 . Когда система включена или работает экранная

заставка:

–  КН: выключение экранной заставки и возврат

к интерфейсу .

–  ДН3: выключение системы .

–  Вращение: регулировка громкости .

–  ДН4: перезагрузка системы .

3 . Когда система выключена водителем:

–  КН: включение системы, интерфейс работает .

–  ДН4: перезагрузка системы .

4 . Когда система находится в состоянии «Полностью

выключено»:

–  КН: включение системы

198

№

Наименование

органа

управления

Поведение системы по умолчанию

(когда CarPlay/android auto  не активен)

Поведение системы

при активном CarPlay

Поведение системы

при активном android auto

4

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: следующая радиостанция .

–  ДН2: поиск станции

по возрастанию частоты .

2 . Яндекс .Музыка/USB/Bluetooth:

–  КН: следующий трек .

–  ДН1: быстрая перемотка вперед

(в зависимости от источника)

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: следующая радиостанция .

–  ДН2: поиск станции

по возрастанию частоты .

2 . Яндекс .Музыка/USB:

–  КН: следующий трек .

–  ДН1: быстрая перемотка вперед .

3 . CarPlay music:

–  КН: следующий трек .

–  ДН1: быстрая перемотка вперед .

Примечание.

 Bluetooth не активен .

При этом разговор по hands free

возможен через CarPlay

Действие кнопки зависит

от выбранного источника музыки:

1 . FM-радио:

–  КН: следующая радиостанция .

–  ДН2: поиск станции

по возрастанию частоты .

2 . Яндекс .Музыка/USB:

–  КН: следующий трек .

–  ДН1: быстрая перемотка вперед .

3 . android auto music:

–  КН: следующий трек

5

Если нет телефонного вызова:

–  КН: включение голосового

помощника Алиса .

Во время телефонного вызова:

1 . Входящий звонок:

–  КН: принять звонок .

–  ДН2: отклонить звонок .

2 . Исходящий звонок (набор номера) .

–  КН: завершить звонок .

3 . Во время разговора:

–  КН: завершить звонок

Если нет телефонного вызова:

–  КН: включение голосового

помощника Siri .

Во время телефонного вызова:

1 . Входящий звонок:

–  КН: принять звонок .

–  ДН2: отклонить звонок .

2 . Исходящий звонок (набор номера):

–  КН: завершить звонок .

3 . Во время разговора:

–  КН: завершить звонок

Если нет телефонного вызова:

–  КН: включение голосового

помощника Google assistant .

Во время телефонного вызова:

1 . Входящий звонок:

–  КН: принять звонок .

–  ДН2: отклонить звонок .

2 . Исходящий звонок (набор номера)

–  КН: завершить звонок .

3 . Во время разговора:

–  КН: завершить звонок

6

Дисплей с сенсорным управлением

*

КН

  – короткое нажатие (менее 1 секунды) . Действие будет выполнено сразу после отпускания кнопки .



ДН1

 – долгое нажатие (более 1 секунды) . Действие начинается, когда кнопка нажимается в течение указанного времени, и продолжается



  до тех пор, пока кнопка не будет отпущена .



ДН2

  – долгое нажатие (более 1 секунды) . Действие будет выполнено после нажатия кнопки в течение указанного времени .



ДН3

  – долгое нажатие (более 2 секунд) . Действие будет выполнено после нажатия кнопки в течение указанного времени .



ДН4

  – очень долгое нажатие (более 10 секунд) . Действие будет выполнено после удержания кнопки в течение указанного времени .

199

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ

АВТОМОБИЛЕЙ LADA

Экологическая безопасность автомобилей Lada обеспечи-
вается за счет улучшения экологических показателей кон-
струкции, соответствия применяемых компонентов и мате-
риалов российским и международным экологическим нор-
мам, выполнения требований по эксплуатации автомобилей,
а также повышения уровня пригодности автомобилей для
вторичной переработки и утилизации в конце срока службы .
Стремясь соответствовать современным экологическим
требованиям, АО «АВТОВАЗ» планомерно устанавливает
корпоративный порядок обеспечения экологической без-
опасности автомобилей при разработке проектов новых или
модернизированных автомобилей, а также порядок согла-
сованного взаимодействия с заводами-изготовителями и
компаниями-поставщиками комплектующих изделий и мате-
риалов для производства автомобилей .
Материалы, входящие в состав автомобилей, соответству-
ют требованиям Директивы 2000/53/ЕС (ELV) в отноше-
нии ограничений для регламентированных вредных веществ
(РВВ), а также Директивы 2005/64/ЕС (RRR) в отношении
контроля содержания РВВ при проведении одобрения типа
и сертификации автомобилей .

200

ВНЕОЧЕРЕДНАЯ ПРОВЕРКА

АВТОМОБИЛЯ

Иногда возникает необходимость в дополнительной внеоче-
редной проверке Вашего автомобиля в рамках сервисных и
отзывных кампаний . Они проводятся с целью обеспечения
безопасности и надежности Вашего автомобиля . Мы при-
ложим все усилия для того, чтобы уведомить Вас лично,
однако дополнительно информируем Вас об интерактивных
сервисах, позволяющих самостоятельно проверить, попада-
ет ли Ваш автомобиль под отзывные кампании . Доступные
способы проверки:

•

  сайт https://www .lada .ru/

recall/, раздел «Сервис/
кампании и сервисы»

•

  сайт http://easy .gost .ru/,

поиск по VIN-коду

•

  звонок в клиентскую службу Lada по бесплатному теле-

фону – 8 800 700 52 32 .

В случае получения информации о попадании Вашего авто-
мобиля под действие отзывной кампании, мы заранее при-
носим Вам свои извинения за представленные неудобства
и предлагаем в удобное для Вас время, не откладывая,
связаться с ближайшим из указанных на официальном сайте

lada .ru дилерским центром Lada для согласования сроков
проведения соответствующих работ на Вашем автомобиле .
Со своей стороны, мы также приложим все усилия, чтобы все
работы были проведены в возможно минимальные сроки .
Отдельно обращаем Ваше внимание на то, что все необхо-
димые работы в рамках отзывной кампании выполняются
официальным дилерским центром Lada бесплатно и за счет
изготовителя АО «АВТОВАЗ» .

КАК СВЯЗАТЬСЯ С КОМПАНИЕЙ

АО «АВТОВАЗ»

•

  АО «АВТОВАЗ» .

•

  445024 Российская Федерация, Самарская обл ., г . Толь-

ятти, Южное шоссе, 36 .

•

  Сайт компании www .lada .ru .

•

 Телефон клиентской службы Lada/«Lada помощь на

дороге» – 8 800 700 52 32, звонок по РФ бесплатный, мы
работаем без выходных .

•

  Для автоматического ввода и сохранения представлен-

ной информации, пожалуйста, сканируйте представлен-
ный QR-код .
