Тягачи и самосвалы SITRAК C7H (двигатель MC/MT). Инструкция по эксплуатации и ТО (2020 год) - часть 22

329



Тяга и запуск тяги



Автомобиль должен быть буксирован с помощью стяжки

Буксируемый  автомобиль  должен  управляться  и  тормозиться  с  помощью
водителя.





Запустите двигатель.





Заправляйте воздух в    тормозную систему, пока не будет достигнуто давление

разгрузки осушителя воздуха.





Рычаг переключения передач должен находится в нейтральном положении зоны

повышенной передачи .





Отсоедините раздаточную коробку.





Выключите стояночное торможение .





Медленно буксируйте автомобиль.

Меры предосторожности





Расстояние буксировки не должно превышать 100 км.





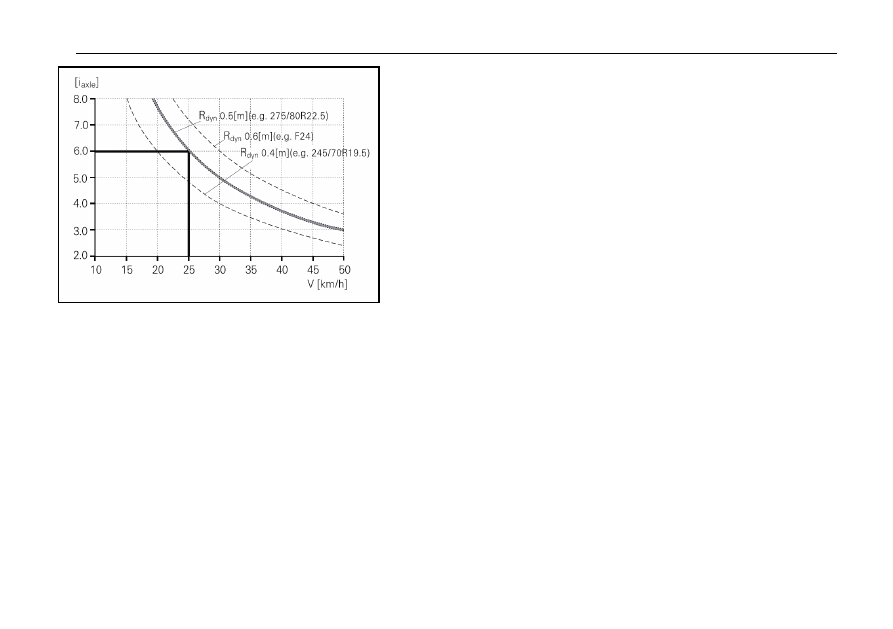

Максимально допустимая скорость буксировки определяется в зависимости от

соотношения скоростей моста и размера шин (см. рисунок, например,
соотношение скоростей моста



i

axle=

6, радиус качения шин R

dyn

=0,5 м, максимально

допустимая скорость буксировки по



схеме: V

max

=25 км/ч).



После буксировки





Выключи двигатель.





Внедрите стояночное торможение, чтобы предотвратить скольжение, колеса

должны быть заблокированы клиньями, если это необходимо.





330


Перекидной пуск /вспомогательный пуск



Перекидной пуск /вспомогательный пуск

Из-за  недостатка  электричества  в  аккумуляторах  двигатель  не  может  быть
запущен,  можно  использовать  другой  аккумулятор  для  запуска  двигателя.
Вспомогательное  оборудование  должно  эксплуатироваться в  соответствии  с
требованиями,  и  а  также  следует  использовать  перемычки  с  достаточным
поперечным сечением.

Предупреждение!

-

Используйте только стандартные перемычки.

-

Используйте  перемычки  в  соответствии  с  требованиями,

указанными в инструкции.

-

Используйте  батареи  только  с  одинаковым  номинальным

напряжением (24 В).

-

Не  используйте  зарядные  устройства  или  перешагивающие

пусковые устройства для вспомогательного запуска.



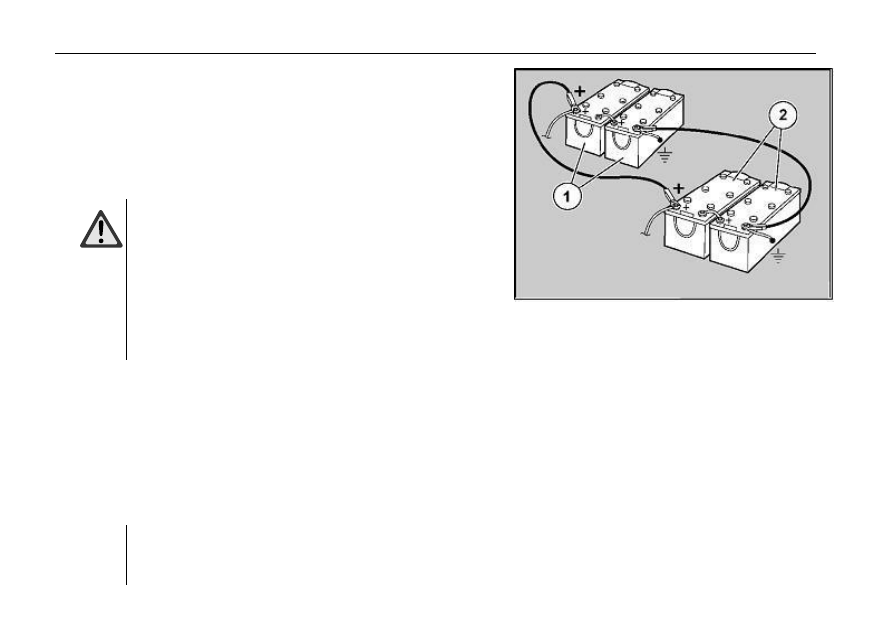

①



Дайте  перешагивающие  пусковые  аккумуляторы

②



Нужны  перешагивающие

пусковые аккумуляторы.

Подсоедините  положительные  и  отрицательные  клеммы  (двигатель
выключен)





Подключите положительную клемму.





Подсоедините  отрицательную  клемму  заряженного  аккумулятора  к  точке

заземления коробки передач или двигателя.

Предупреждение!

Не подключите точку заземления к раме!









331



Перекидной пуск /вспомогательный пуск







Пуск от внешнего источника также возможен с помощью соединительного шнура

с  главным  выключателем  питания.  Отключить  главный  выключатель  питания,
соединить  отрицательные  клеммы  двух  комплектов  батарей  и  не  включать
выключатель, пока соединение не будет завершено.





Подтверждение того, что перемычка не влияет на движение вентилятора / ремня

и других деталей.





Запуск обеспечивает пролетный запуск двигателя.





Для  запуска  и  эксплуатации  требуется  многоступенчатый  запуск  двигателя,

максимальный срок которого составляет 15 сек.

Разберите положительные и отрицательные клеммы





Порядок разборки противоположен порядку соединения.

























332


Тормозная камера с пружинным накопителем энергии - аварийный сброс



Тормозная камера накопления энергии пружины-аварийное расторможение

Когда давление в тормозном контуре стояночного торможения , чем около 5,5 бар,
давление

в

мембране тормозной

камеры

накоплении

энергии

пружины   работающей на пружинном накопителе, меньше, чем пружинное усилие,
начинает действовать стояночное торможение.

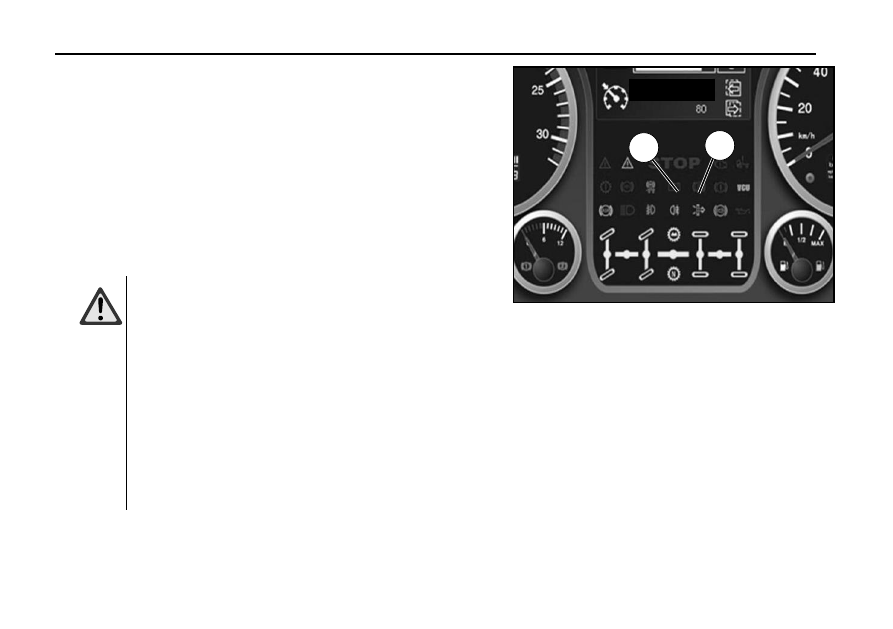

Одновременно загораются "STOP", индикатор неисправности тормозной системы

①



и  индикатор  стояночного  торможения

②

.  В  чрезвычайной  ситуации  или  на

станции технического обслуживания пружинная воздушная камера для хранения
энергии может быть освобождена пневматически или механически.



Предупреждение!

-

Прежде  чем  отпускать  тормозную  камеру  с  накопителем

энергии  пружины,  необходимо  принять  соответствующие  меры,  чтобы  транспортное  средство  не  могло  двигаться
само по себе!

-

Аварийное  отключение  тормозной  камеры  с  накопителем

энергии  пружины можно  производить  только  в  аварийной
ситуации или при ремонте на СТО.

-

После  аварийного  освобождения  камеры  хранения  энергии

пружины,  вождение  автомобиля  приведет  к  аварии,  так  как
давления воздуха контура рабочего тормоза I и контура II может
быть

недостаточно

для

обеспечения

эффективного

торможения!

-

Не  трогайте  машину  до  тех  пор,  пока  не  погаснет стояночное

торможение!











2

1

Установленная
скорость
автомобиля



333



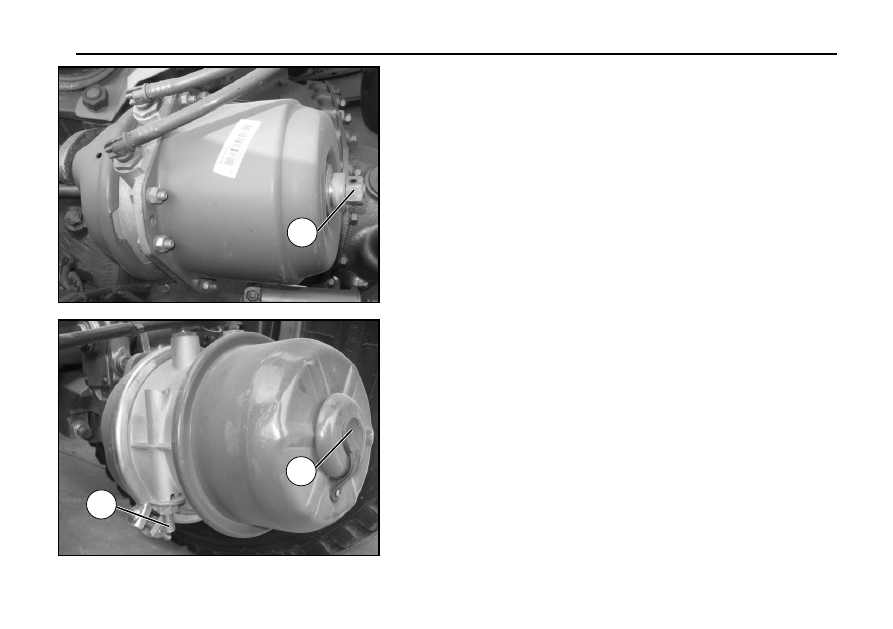

Тормозная камера с пружинным накопителем энергии - аварийный сброс



камера с пружинным запасом энергии - ме

ханич

еская экстренная эвакуация

тормозная камера диафрагмы

Когда  соединительная  пружина  тормозная  газовая  магистраль  из  -  за  утечки
приводит к самоторможению, то можно отменить торможение, если болт

①



задней

части тормозной камеры пружины выкрутить в положение отмены.



Двухмембранная пружинная тормозная камера

Откройте  заднюю  торцевую  крышку

②



двухмембранной  пружинной  тормозной

камеры, вручную выверните болт

③



после вставки его в заднюю торцевую крышку,

таким образом выполняется разблокировка тормоза.

























3

2

1

334


Поликлиновый ремень



Поликлиновый ремень

Проверки (ежемесячные проверки)





Переверните кабину, см. «Механизм опрокидывания кабины».





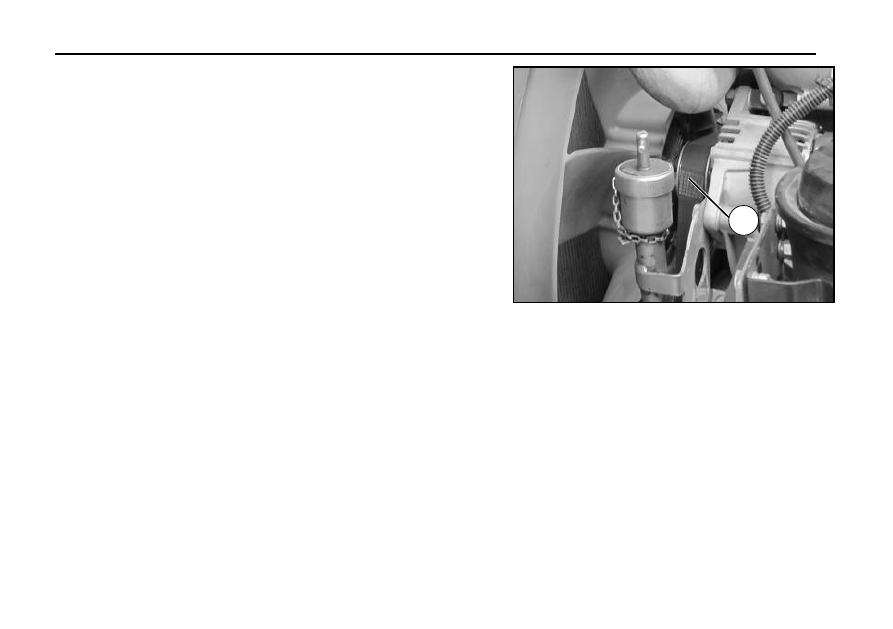

Проверьте поликлиновый ремень

①



на наличие трещин, масляной грязи,

старения и износа.





При обнаружении повреждений, масляных пятен, старения или износа следует

немедленно связаться со станциями технического обслуживания Sinotruk для
замены.





























1

335



Топливная система



Топливная система



Проверьте состояние и герметичность топливной системы







Проверьте трубопроводы и соединения труб в топливной системе (особенно те,

которые  расположены  вблизи  источника  тепла)  на  наличие  повреждений  и
коррозии.





При  обнаружении  аномальных  явлений,  таких  как  утечка  и  повреждение,

немедленно обратитесь в сервисную станцию компании Sinotruk для проведения
технического обслуживания.







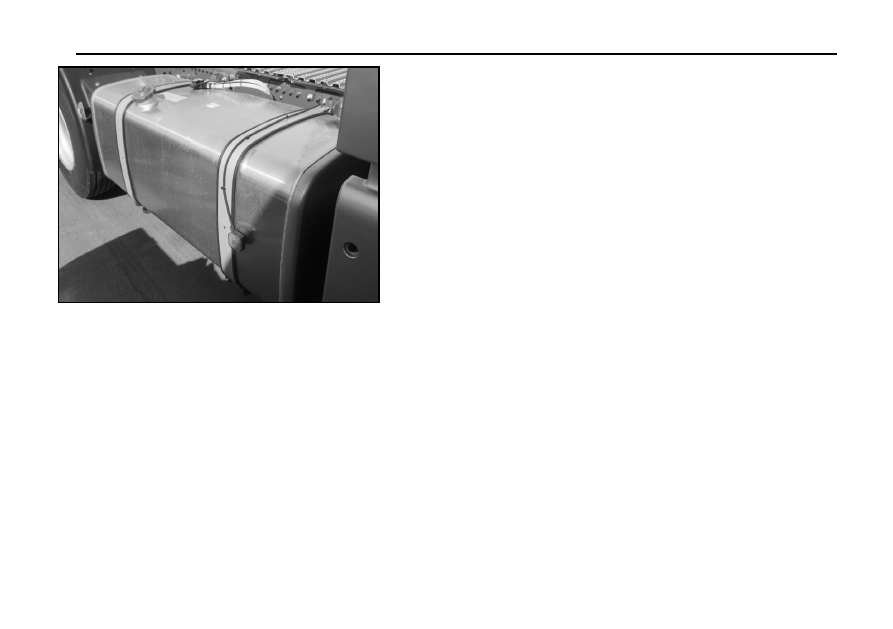

Затяните ремень топливного бака



Когда  автомобиль  проедет  2000  км,  ремни  топливного  бака  следует  затянуть  в
первый раз, после этого затянуть каждые 5000 км. При плохих дорожных условиях
пробег повторной затяжки следует соответствующим образом сократить.



















336


Топливная система



Фильтр грубой очистки топлива (водомасляный сепаратор)





Фильтр грубой очистки объединяет функции электрического насоса для закачки

масла и подогрева топлива.





Зимой  и  при  замене  фильтрующего  элемента  рекомендуется  использовать

функцию  электрического  насоса  для  закачки  масла.  Частое  использование
моторных насосов может создавать риск износа агрегатов двигателя.





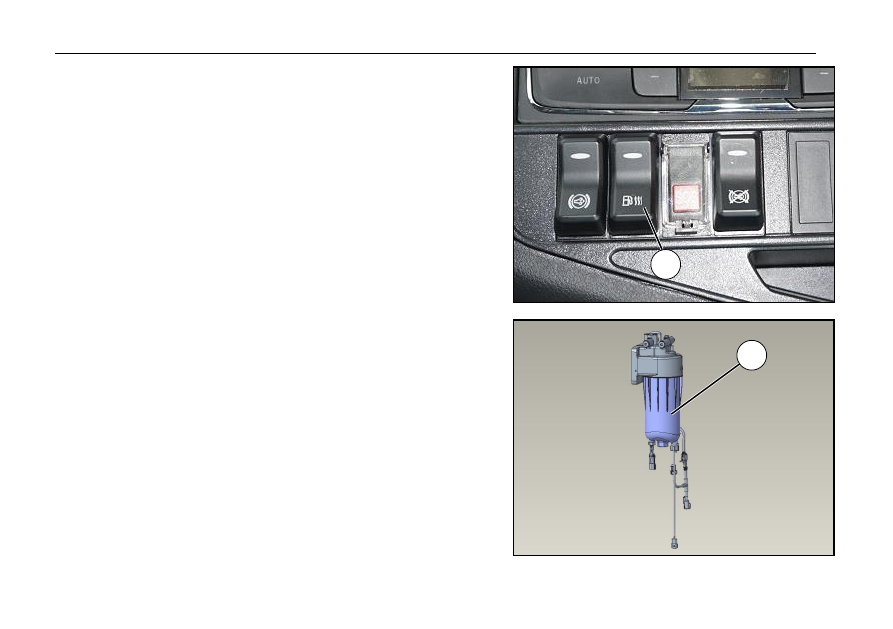

Электрический  ключ  автомобиля,  нажатие  на  отопительный  кран  грубого

фильтра  до  крана

①

,  электрический  насос  топливного  фильтра  грубого  насоса

начать  насоса,  после  работы  три  минуты,  чтобы  остановить,  когда  температура
окружающей  среды  <  4°C,  может  нагревать  основной  фильтр

②



внутреннего

сгорания.

























2

1

337



Топливная система



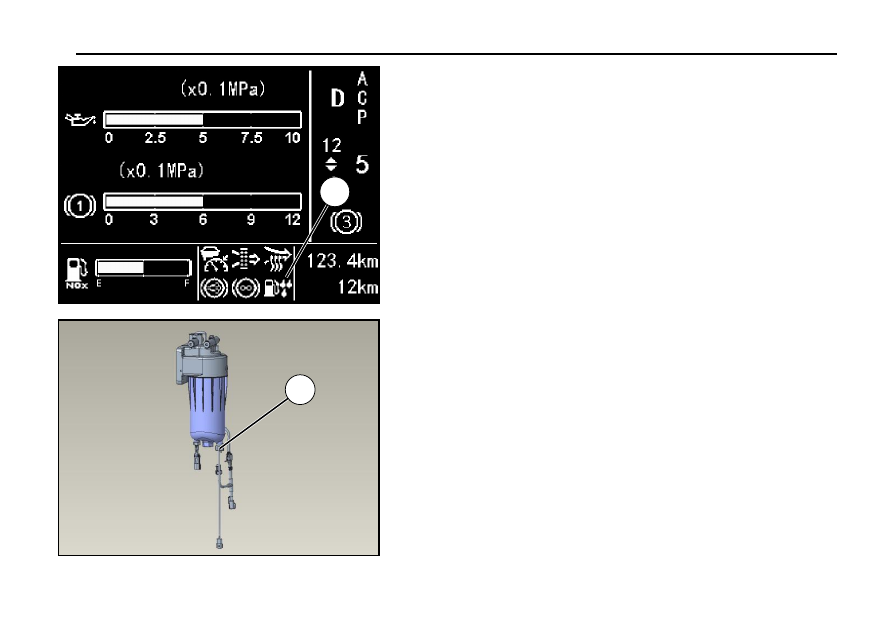

Когда  уровень  воды  в  нижней  части  первичного  фильтра  (отфильтрованного  из
топлива)  достигает  указанной  высоты,  на  экране  дисплея  водителя  отобразится
сигнальная  лампочка  наличия  воды  в  топливном  масле

③

,  напоминающая

пользователю  о  необходимости  слить  воду  вовремя,  чтобы  защитить  топливную
систему и обеспечить нормальную работу двигателя.









Удалить загрязнения и воду из топливного фильтра грубой очистки.





Остановить, заглушить двигатель и осуществить стояночное торможение .





Выкрутить  водоотливной клапан

④



в  нижней части  топливного фильтра  грубой

очистки.





Удалить примеси и воду и утилизировать эти материалы надлежащим образом.





Затяните нижний водоотливной клапан.















4

3

Давление масла в
двигателе



Давление
воздуха



338


Топливная система

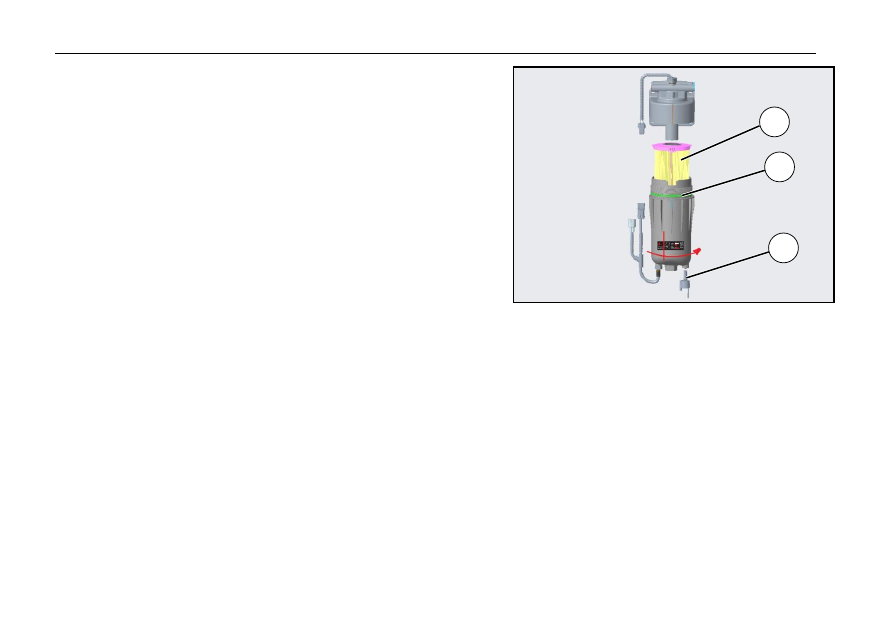

Техническое  обслуживание  фильтрующего  элемента  фильтра  грубой
очистки топлива (долговечного масло-водоотделителя)

При  использовании  обычного  масла  на  магистральном  тракторе  рекомендуется
заменять фильтрующий элемент каждые 100 000 км пробега (для других условий
работы, пожалуйста, сократите период обслуживания соответствующим образом).

Этапы замены





Остановить, заглушить двигатель и осуществить стояночное торможение.





Отсоединить соединительный  жгут  проводов  фильтра,  открутить  водоотливной

клапан в нижней части фильтра грубой очистки топлива

④



и полностью удалить

дизель из фильтра.





Снять корпус фильтра с нижней части корпуса с помощью торцового ключа на 36

мм или с верхней части корпуса с помощью зажимного ключа.





Выньте  старый  фильтрующий  элемент  и  снимите  старое  о-образное

уплотнительное кольцо.





Нанесите небольшое количество дизельного топлива на уплотнительное кольцо

в  нижней  части  нового  фильтрующего  элемента

⑥

,  смажьте  его  и  вставьте  в

корпус.





Установите  новое  о-образноеуплотнительное  кольцо

⑤



на  корпус  и  смажьте

чистым дизельным маслом.





Предварительно установить корпус с фильтрующим элементом, установленным

на  алюминиевое  седло,  затем  с  помощью  торцового  или  зажимного  ключа
затягивать  на  3,5–4  оборота  против  часовой  стрелки,  начиная  с  этикетки  на
корпусе.





Снова  подсоединить  жгут  фильтров,  включить  электрический  насос,  чтобы

выпустить  масло  из  насоса,  и  когда  в  возвратной  трубке  масла  появится
непрерывный поток топлива без пузырьков, выхлоп топливной системы завершен.





Запустите  двигатель,  проверьте  масляную  трубку  и  фильтр  на  герметичность,

если нет, то замена фильтрующего элемента завершена.





Замените  фильтрующий  элемент  на  станции  технического  обслуживания

компании Sinotruk .









6

5

4

339



Топливная система



Внимание!

-

Уплотнительное  кольцо  корпуса  является  одноразовой  деталью

и  должно  заменяться  новым  уплотнительным  кольцом  каждый
раз при разборке и переустановке корпуса!

-

Топливная  система  (включая  фильтр  грубой  очистки,  фильтр

тонкой  очистки  и  масляный  контур)  должна  продуваться  после
каждой  разборки  и  переустановки,  так  как  неполная  продувка
топливной системы может повлиять на запуск двигателя.





























○

i





































340


Топливная система

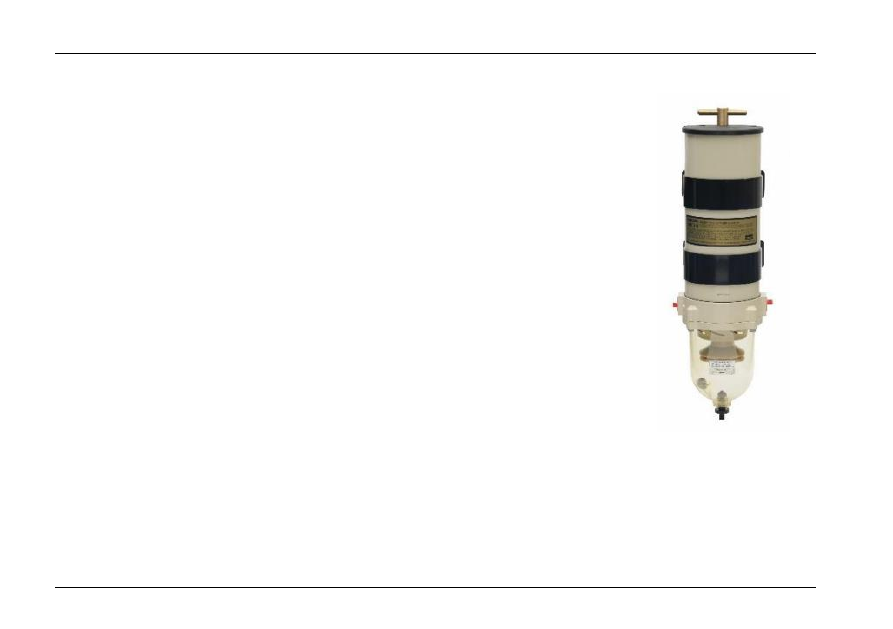

Топливный фильтр Parker (опционально)





Выпускать воду

Частота слива воды зависит от качества топлива, проверяйте емкость для сбора воды каждый день или при
необходимости.

Накопить и слить воду, обязательно слить воду до того, как уровень воды достигнет турбины, или

Аварийный сигнал датчика положения вызывает операцию слива воды.





Эксплуатация для применения на стороне отрицательного давления

1.  Закройте  запорный клапан  на одном  конце  впускного отверстия для  масла  и отвинтите  сливной болт  в
нижней части водосборного стакана.

2.  После  слива  загрязнений  и  воды  из  водосборного  стакана  закрутите  сливной  винт  в  нижней  части
водосборного стакана.

Не оставляйте сливной болт открытым слишком долго, иначе топливо в фильтре выбросывает из него, что
приводит к отходам.

3. Затем следуйте процедуре заправки, чтобы впрыснуть чистое топливо в фильтр.















Топливная система

341





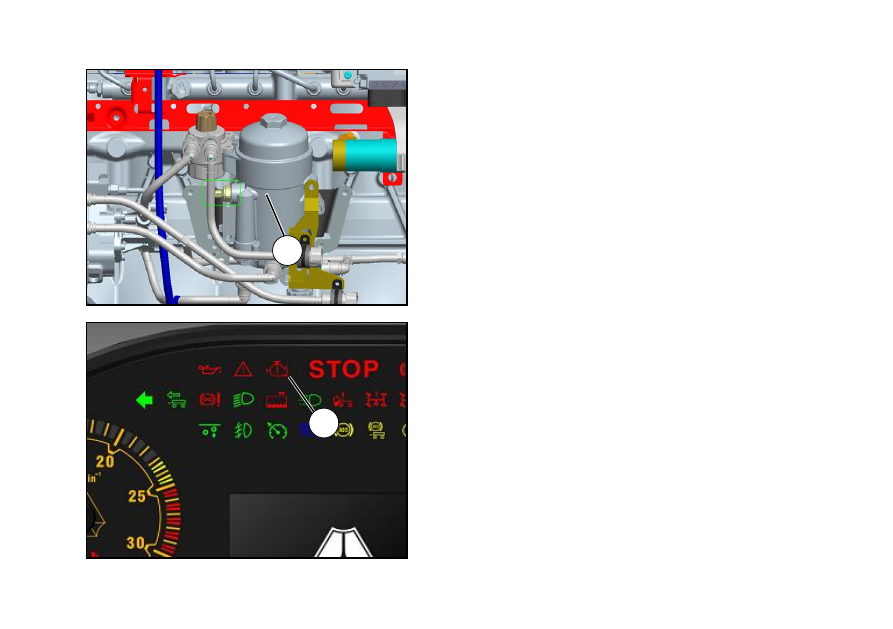

Топливный фильтр тонкой очистки

При засорении топливного фильтра тонкой очистки двигателя

①



загорается

лампа индикатора ошибки двигателя

②



на приборной панели.











Индикатор ошибки двигателя

②



мигает, и мигающий код 215.

Если  топливный  фильтр  тонкой  очистки  засорен,   своевременно  замените
его на новый.













1

2

342

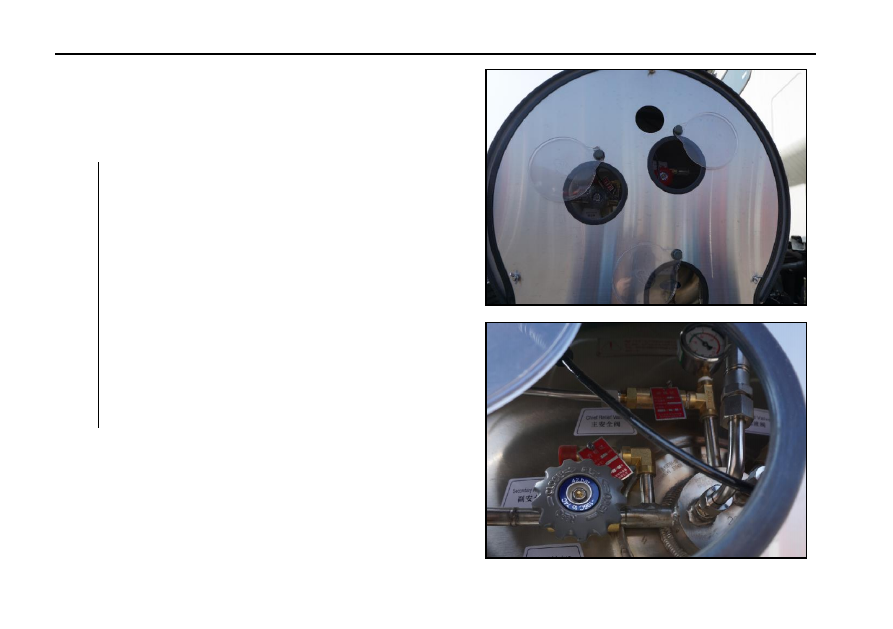

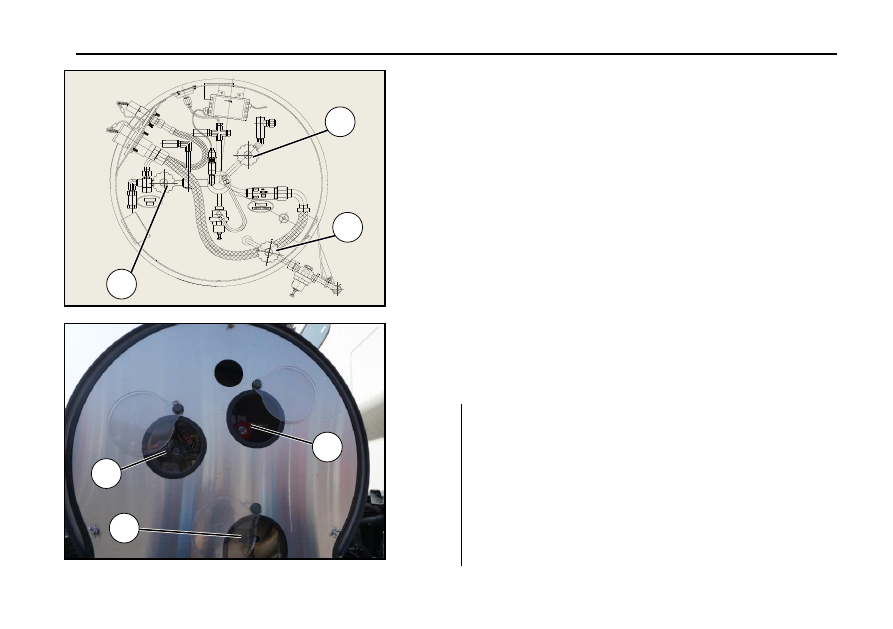

Система газоснабжения  СПГ автомобилей



Система газоснабжения  СПГ автомобилей

(Подробности  см.  в  инструкциях  производителя  по  эксплуатации  и
техническому обслуживанию.)



Предупреждение!

-

Существует опасность .

-

Природный  газ  LNG  имеет  чрезвычайно  низкую  температуру

при атмосферном давлении окружающей среды: -162°C.

-

Природный газ – удушающий газ.

-

Природный газ является легковоспламеняющимся газом.

-

Неспециалисты

не

допускаются

к

эксплуатации

и

обслуживанию систем газоснабжения LNG.

-

Перед работами по техническому обслуживанию обязательно

сбросьте  давление  и  замените  газ  в  карбюраторе,  буферном
резервуаре и трубопроводе, и обратитесь к профессионалам.













343



Система газоснабжения  СПГ автомобилей



Работа с клапаном

Эксплуатация  баллонов  с  природным  газом  LNG  относительно  проста:  при
обычном  ежедневном  использовании  пользователю  может  потребоваться
управление только тремя клапанами:





Клапан  выпуска  жидкости

①

:  должен  оставаться  нормально  открытым,  в

случае  неисправности  его  следует  закрыть;  Когда  он  снова  открывается,  он
должен  работать  медленно,  чтобы  предотвратить  автоматическое  отключение
ограничительного клапана.





Выпускной  клапан  наддува

②

,  сбросной клапан

③

:  нормально  открыты  в

нормальных  условиях;  Когда  давление  в  газовом  баллоне  слишком  низкое,
жидкость  вытекает  через  клапан  для  выпуска  жидкости  под  давлением

②



для

газификации, а газ возвращается в газовый баллон через выпускной клапан

③

.

При  длительной  стоянке  (рекомендуется  5  дней  и  более,  а  летом  количество
дней  может  быть  соответствующим  образом  сокращено),  необходимо  закрыть
клапан  для  выпуска  жидкости  под  давлением

②



и  выпускной  клапан

③

,

чтобы

замедлить скорость наддува в газовом баллоне.





Вентиляционный  клапан

③

:  открыт,  когда  давление  в  газовом  баллоне

сброшено.

Внимание!

-

При  вождении  автомобиля,  если  мощность  недостаточна

из-за  обледенения  карбюратора  и  буферного  бака,  после
остановки  в  сторону  и  выключения  двигателя  запорный
вентиль  на  выходе  газового  баллона  должен  быть  закрыт
после таяния для трубопровода (сразу не закрыть).

-

После того, как транспортное средство возвращается в поле

или нуждается в длительной  стоянке, необходимо убедиться,
что

в

трубопроводе

отсутствует

низкотемпературный

сжиженный  газ  (отсутствуют  низкотемпературные  явления,
такие  как  замерзание  и  обледенение),  а  затем  закрыть
запорный вентиль на выходе газового баллона.

○

i



进  液

放  空

VENT

1

2

3

1

3

2

344


Система газоснабжения  СПГ автомобилей



Наполнение LNG

Обычное наполнение

Обычное  наполнение  LNG  осуществляется  через  отдельный
жидкостный шланг. Этапы наполнения заключаются в следующем:





Сначала  сбросьте  давление  в  баллоне  до  0,6–0,9  МПа  и

подсоедините газозаправочное ружьѐ к газозаправочному гнезду.





Затем  включите  переключатель  заполнения  жидкостью  газового

дозатора,  и  жидкость  впрыскивается  через  впускную  трубу  для
жидкости в газовом баллоне.





Когда  уровень  жидкости  достигнет  номинального  значения,

заполнение автоматически прекратится.

Наполнение обратном воздухом

Когда  давление  в  газовом  баллоне  слишком  высокое  и  трудно
добавить жидкость, его следует заполнить обратным газом. Этапы
наполнения заключаются в следующем:





Подсоедините  заправочный  пистолет  к  заправочному  гнезду

газового

баллона,

а

рециркуляционный

пистолет

к

рециркуляционному гнезду газового баллона.





Откройте  выпускной клапан,  чтобы  снизить давление  в  баллоне

ниже  давления,  необходимого  для  дозатора,  затем  закройте
клапан.





Включите  заправочный  насос  для  заправки,  пока  заправочная

машина

не

остановится

автоматически,

затем

снимите

заправочный пистолет и пистолет для возврата воздуха.





Внимание!

-

Полностью  заполненный  баллон,  давление  в

котором  растет  очень  быстро,  может  привести  к
частому

срабатыванию

предохранительного

клапана;  Поэтому  полностью  наполненные  газовые
баллоны должны быть введены в эксплуатацию как
можно  быстрее,  а  их  длительное  хранение
запрещено.

-

Когда  оставшаяся  жидкость  в  бутылке  превышает

2/3, старайтесь не наполнить.



Наполнение тепловой бутыли

Обычно

автомобильный

газовый баллон

со

сварной

изоляцией LNG перед первого наполнения природным газом LNG и
не  работает  две  недели,  который  называется  тепловой  бутылью.
Этапы наполнения заключаются в следующем:





Сначала заполните баллон примерно 30 л природного газа СПГ и

пусть он находится в статическом состоянии. Во время испарения и
повышения  давления  природного газа  СПГ  в  баллоне  внутренняя
часть газового баллона охлаждается.





Когда  давление  в  баллоне  достигнет  нормального  рабочего

давления, проведите проверку герметичности системы.





После сброса для снижения давления, можно следовать обычной

процедуре наполнения или сброса.



○

i
