Регулирование зеркала заднего вида

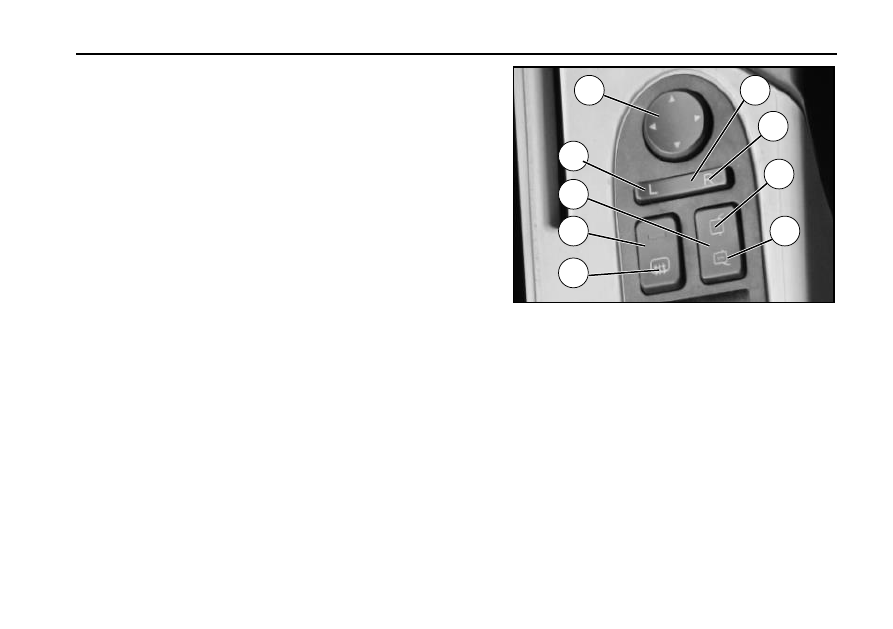

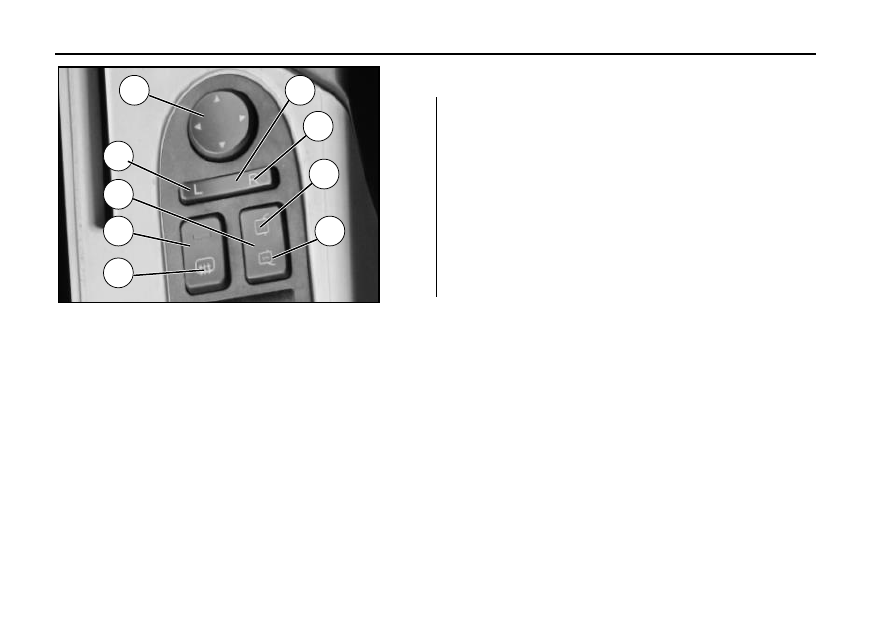

Функция переключателя регулировки зеркала заднего вида



Соответствующее зеркало можно отрегулировать, нажимая стрелки в

четырех направлениях на переключателе регулировки

③

Зеркало вращается влево и вправо

Зеркало вращается вверх и вниз



Когда

операция

нажатия

регулировочного рубильника отменяется, рубильник автоматически
возвращается в исходное положение.



Зеркало заднего вида перестает двигаться при выполнении любого из

следующих условий:

Переключатель селектора и левый и правый боковые селекторы зеркал на

средней передаче;

Переключатель с ключом больше не находится в положении ON.

Регулирование зеркала заднего вида

Внимание!

Подогревательное устройство зеркала заднего вида работает

только при включения переключатель с ключом.

Если зеркало заднего вида замерзло или обледенело,

включите устройство обогрева зеркала заднего вида.

При напряжении ниже 23 В устройство обогрева зеркала

заднего  вида  выйдет  из  строя;  Когда  напряжение  вернется  к
норме,  устройство  обогрева  зеркала  заднего  вида  не
включится  автоматически, следует  снова  повернуть ключевой
переключатель в положение ON, и устройство обогрева зеркал
заднего вида вернется в нормальное состояние.

Включите обогреватель зеркала заднего вида



Включите ключевой переключатель.



Нажмите на конец C тумблера

①

, чтобы включить обогреватель зеркала

заднего вида. При этом загорится индикатор обогрева на тумблере.

Выключить обогрев зеркала заднего вида



Когда дефростер зеркала заднего вида сработает, снова нажмите на конец C

тумблера

①



Дефростер зеркала заднего вида автоматически отключается через 15 минут

работы.



Клавишный выключатель больше не находится в положении ON.

○

Регулирование зеркала заднего вида

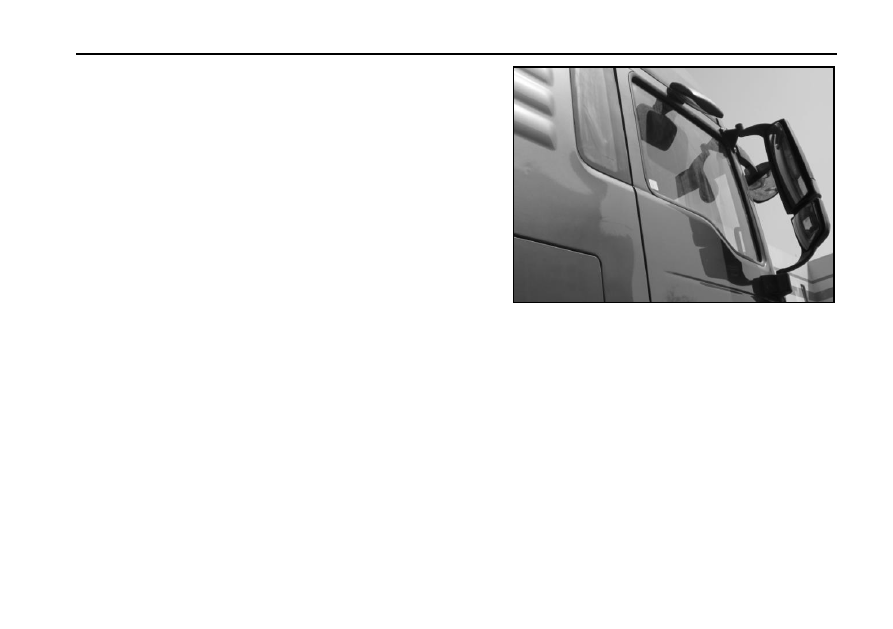

Регулировка зеркала заднего вида (ручная)



Регулировку зеркала заднего вида с ручным управлением необходимо

выполнять в состоянии парковки.



Перед регулировкой зеркал заднего вида убедитесь, что двери заперты.



Опустите оконное стекло и установите соответствующий угол, нажав на

периферию  линз  левого  и  правого  зеркал  заднего  вида.  Левое  и  правое
зеркала  заднего  вида,  возможно,  придется  отрегулировать  несколько  раз,
чтобы получить правильный угол наклона объектива.

Лобовое ветровое стекло

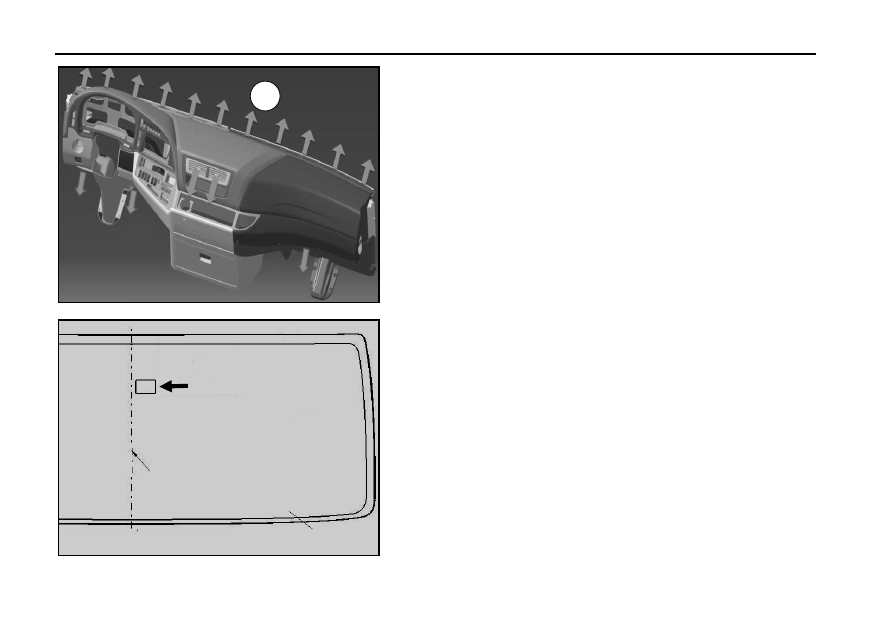

Обогрев лобового ветрового стекла



Управление

обогревом лобового ветрового

стекла

см.

«Система

кондиционирования воздуха». Нажать кнопку «MODE», чтобы выбрать режим
разморозки, а затем нажать кнопку разморозки, чтобы войти в состояние
обогрева ветрового стекла. Нажать кнопку разморозки еще раз, чтобы выйти
из режима разморозки.



①

— это воздуховыпускное отверстие.

окно микроволновки

Микроволновое окно (электронный логотип автомобиля) устанавливается в
правом верхнем углу переднего стекла, и положение микроволнового окна не
должно влиять на поле зрения водителя.

Центральная ось переднего

ветрового стекла

Правая сторона переднего

ветрового стекла

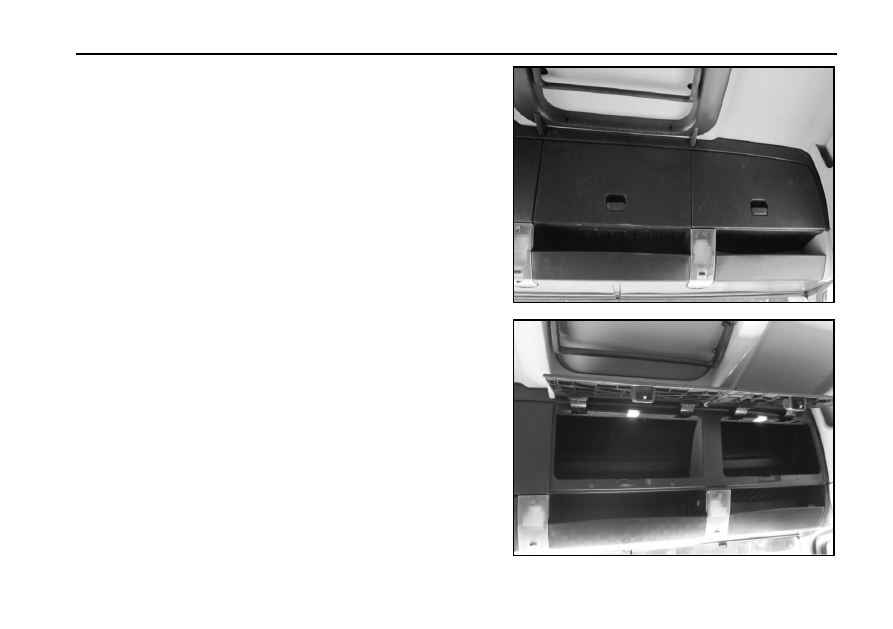

ящик для хранения



Верхний ящик для хранения может хранить одежду и другие предметы

повседневного обихода в автомобиле, но не следует размещать тяжелые
предметы.



Положение ящика для хранения после открытия показано на рисунке.

ящик для инструментов

Слева и справа от кабины расположены ящики для инструментов по 1 шт.
соответственно.

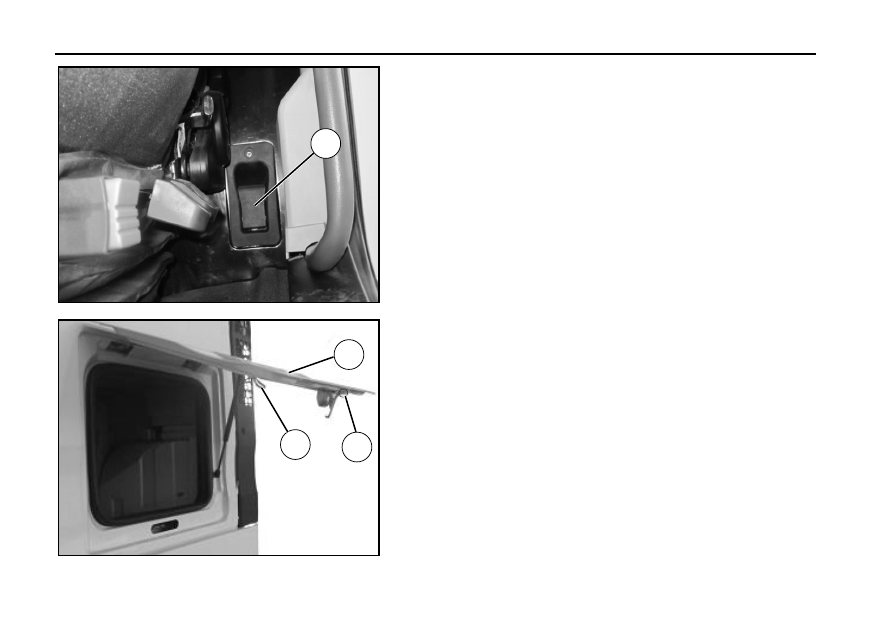

Открыть крышку ящика для инструментов



Ручка открывания ящика для инструментов

①

расположена за сиденьем.

Потянуть за ручку, чтобы открыть замок ящика для инструментов.



Сдвинуть защелку

②

пальцем вверх, чтобы открыть крышку ящика для

инструментов

③

, когда крышка ящика для инструментов повернута более чем

на 20, крышка ящика может оставаться в желаемом открытом положении.

Закройте крышку ящика для инструментов



Потяните за стропу

④

, закройте крышку ящика для инструментов

③

осторожно нажмите, чтобы зафиксировать ящик для инструментов.

аппаратный стол

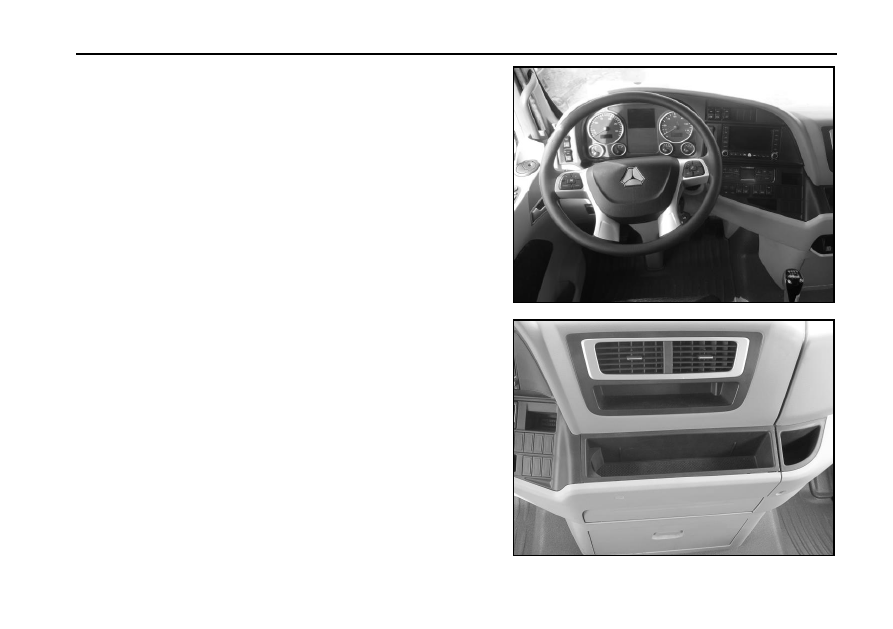

Приборная доска



Со стороны водителя: управление автомобилем и индикация информации.



Средняя сторона и сторона второго водителя: зона размещения вещей и

хранения.

Регулировка выправляющего аппарата

Выправляющий аппарат (опционная установка) состоит из потолочного
направляющего колпака , двух боковых досок и двух боковых дефлекторов.

Правильная установка потолочного направляющего колпака и боковых
дефлекторов может снижать расход топлива.

①

Регулируемый потолочный направляющий колпак по высоте

②

Дефлектор

на левом крыле

③

Дефлектор на правом крыле

④

Левый дефлектор

⑤

Правый дефлектор

Предупреждение!

Остерегайтесь несчастных случаев!

При регулировке потолочного направляющего колпака

убедитесь, что вы стоите на подходящей платформе и имеете
достаточное сцепление.

Регулируемая высота потолочного направляющего колпака не

должна

превышать

разрешенную

правилами

высоту

автомобиля.

При использовании бортовых грузовиков низкорамного

шасси или железнодорожных автомобилей нельзя превышать
высоту автомобильного движения, разрешенную правилами.

При работе на международных маршрутах необходимо

соблюдать законы и правила соответствующих стран, и в
случае

необходимости

следует

снова

отрегулировать

выправляющий аппарат.

Убедитесь, что левая и правая стороны дефлектора находятся

на одной высоте.

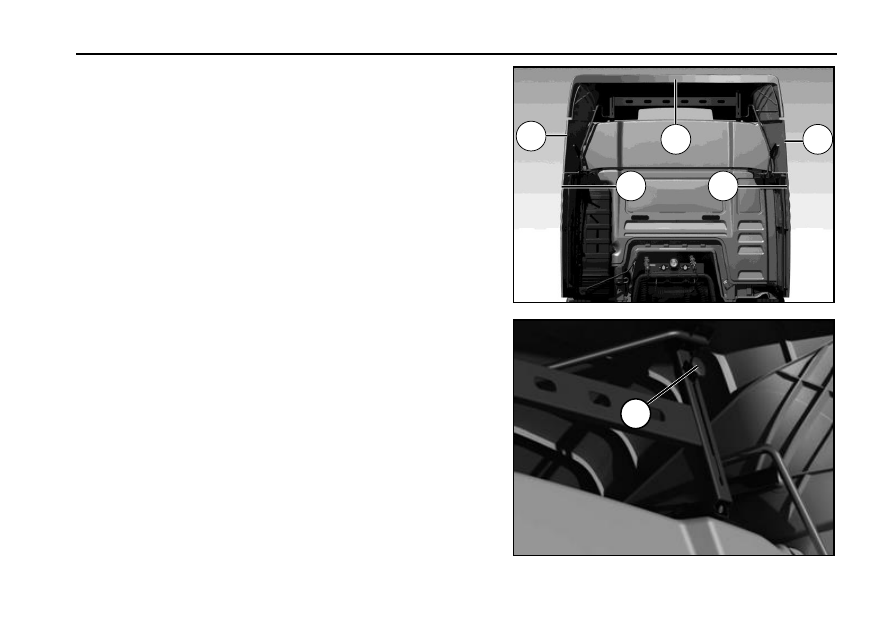

Регулировка выправляющего аппарата



Потолочный направляющий колпак

①

можно отрегулировать по высоте

автомобиля.



Ослабьте звездообразную рукоятку

⑥

на любом регулировочном

кронштейне, пока зажимной ползун не освободится от звездообразной
рукоятки.



Надежно удерживайте потолочный направляющий колпак и ослабьте

звездообразную рукоятку на втором кронштейне.



Установите потолочный направляющий колпак в нужное положение,

последовательно зажмите два прижимных ползуна сзади и зафиксируйте их
звездообразной рукояткой.

Регулировка солнцезащитного козырька

Передний солнцезащитный козырѐк

Слева и справа над лобовым стеклом кабины имеется солнцезащитный
козырѐк (метод складывания одинаков ).



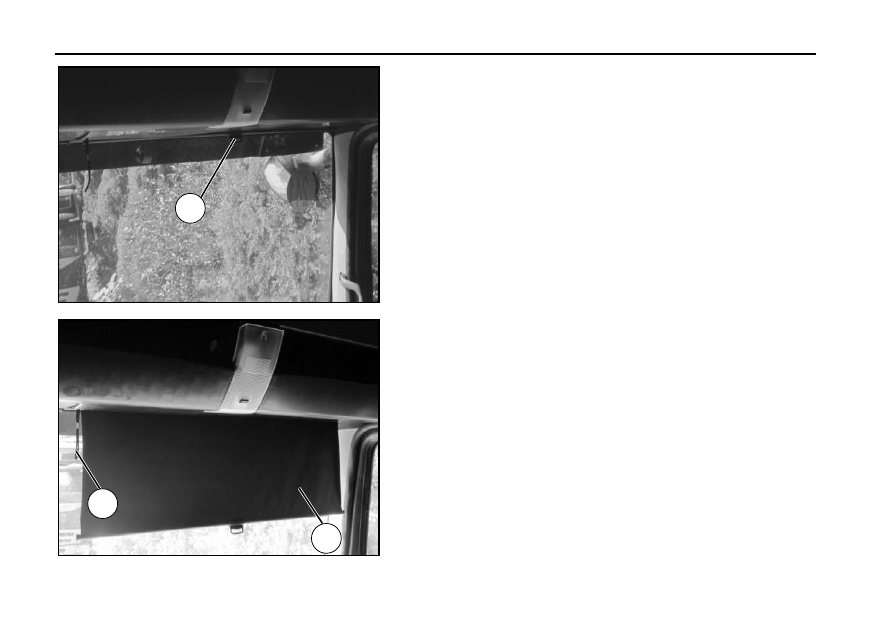

На рисунке показано состояние, когда передний солнцезащитный козырѐк

сложен.



Водитель может передвинуть кольцо

①

, чтобы поставить солнцезащитный

козырѐк

②

в нужное место.



На рисунке показано состояние при растяжении солнцезащитном козырьке.



Водитель

может

по

мере

надобности

подтягивать

лямку

③

на передний солнцезащитный козырѐк

②

Регулировка солнцезащитного козырька

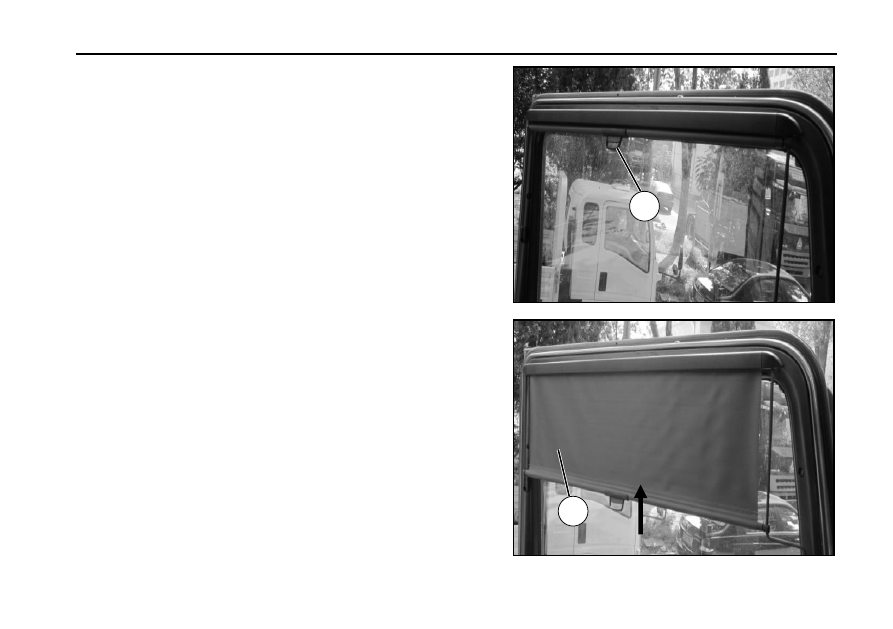

Боковой солнцезащитный козырѐк

На левой и правой дверях и окнах кабины водителя имеется солнцезащитный
козырѐк (то же, что и выдвижной метод).



На фото показано состояние, когда боковой солнцезащитный козырѐк

сложен.



Водитель может потянуть за язычок

①

, чтобы поместить солнцезащитный

козырѐк

②

в нужное положение.



На рисунке показано состояние бокового солнцезащитного козырька, когда

он опущен.



При необходимости водитель может толкнуть солнцезащитный козырѐк

②

вверх, чтобы убрать его.

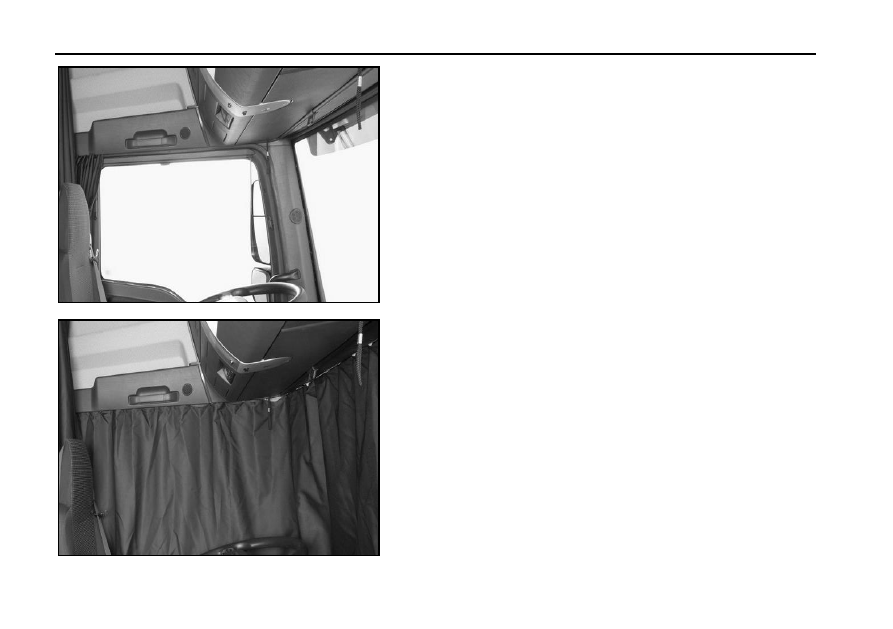

Полнозакрывающиеся шторы

Полнозакрывающиеся шторы можно использовать, когда водитель отдыхает.



Занавески убраны, завязаны по обеим сторонам.



Рисунок показывает состояние уборки обводных штор.



Шторы медленно разворачиваются вдоль направляющей шторы.



Рисунок рисует состояние разворота обводной шторы.

Люк

Электрический люк

Предупреждение!

Когда  в  кабине  нет  пассажиров,  люк    должен  быть  закрыт,
чтобы  предотвратить  кражу  и  предотвратить  попадание
дождя и пыли в кабину.



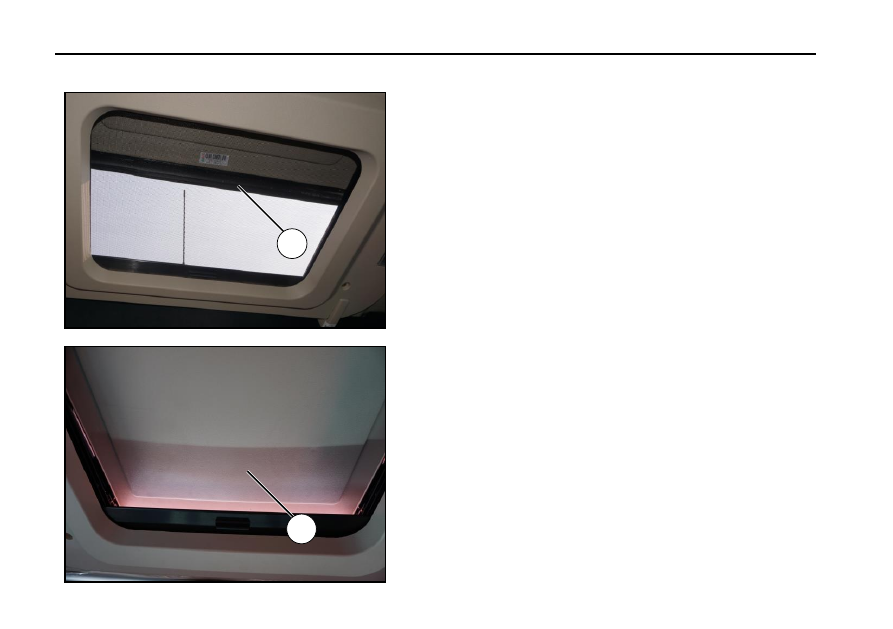

Состояние, крышки люка

①

полностью закрыто.



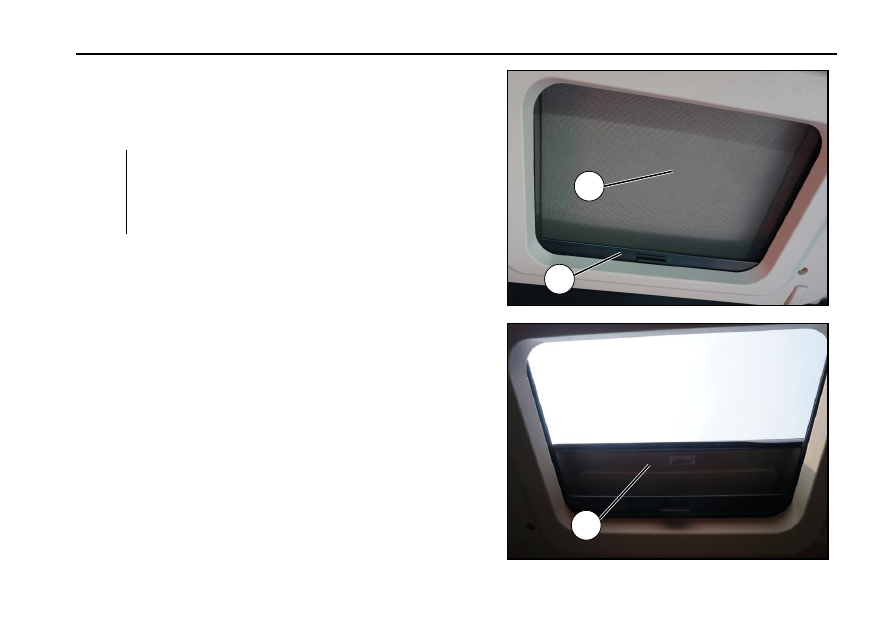

Состояние, когда верхняя крышка люка

①

полностью открыта, а сетка от

насекомых

②

не открыта.

Люк

Состояние, когда верхняя крышка люка

①

полностью открыта, и сетка от

насекомых

②

открыта.



Состояние, когда верхняя крышка люка

①

поднята.

Люк

Частично или полностью поднят



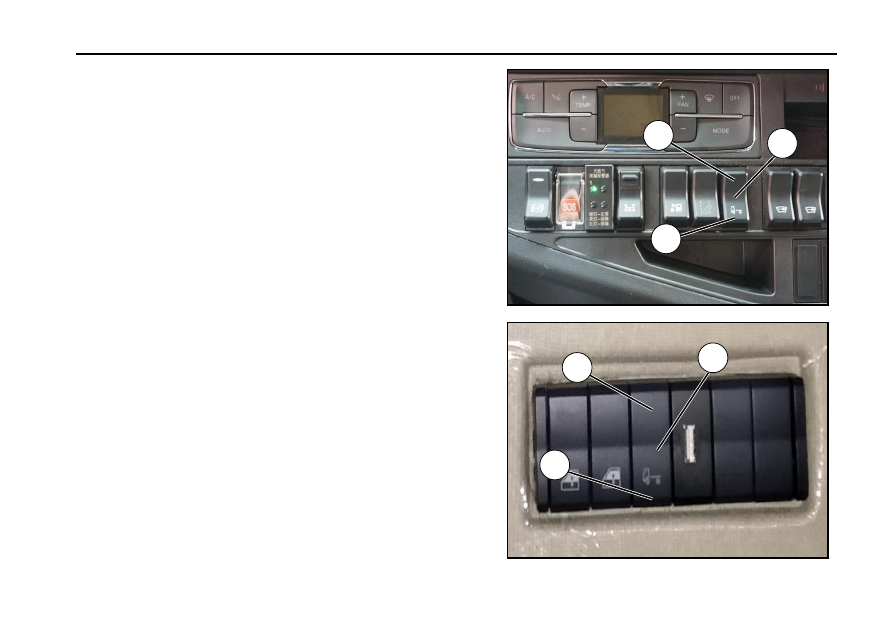

Включите питание автомобиля.



Нажмите на конец A тумблера

③

со стороны приборной панели или

тумблера

④

со стороны модуля управления спальным местом, и люк начнет

подниматься.



Прежде чем подъем достигнет максимального положения, вы можете

нажать на конец А, чтобы выбрать точку остановки; после точки остановки
снова нажмите на конец А, и люк продолжит подниматься.



Если не выбрать остановку посередине, люк поднимется в максимальное

положение и автоматически остановится.

Частично или полностью отключить подъѐм



Нажав на конец B тумблера

③

со стороны приборной панели или тумблера

④

со стороны модуля управления спальным местом, люк можно закрыть из

любого положения, в котором он поднят.



Перед неполным закрытием может быть останов нажатием в точке выбора

；

после того, как точка остановлена, снова нажать конец B

，

свет продолжает

закрываться.



Если промежуточная точка не останавливается, то окно закрывается до

полного закрытия.

Люк

Частично или полностью открыт



После того, как люк будет поднят в максимальное положение, нажмите на

тумблер

③

со стороны приборной панели или на конец А тумблера

④

со

стороны модуля управления спальным местом, и люк начнет открываться.



Перед полным открытием может быть вновь останов при нажатии на

конечный пункт A

；

После остановки снова нажать конец А, фонарь

продолжает сворачивать назад.



Если промежуточная точка не останавливается, то световое окно

открывается в полностью открытое положение.

Частичное или полное закрытие



Нажмите конец B тумблера

③

приборной панели или тумблера

④

модуля

управления спальным местом B, и люк может быть закрыт с любого положения,
открытого назад.



Вы можете нажать конец B, чтобы выбрать точку остановки до того, как она

не будет полностью закрыта; После остановки снова нажмите конец B, и люк
продолжит закрываться.



Если промежуточная точка не останавливается, то окно закрывается до

полного закрытия.

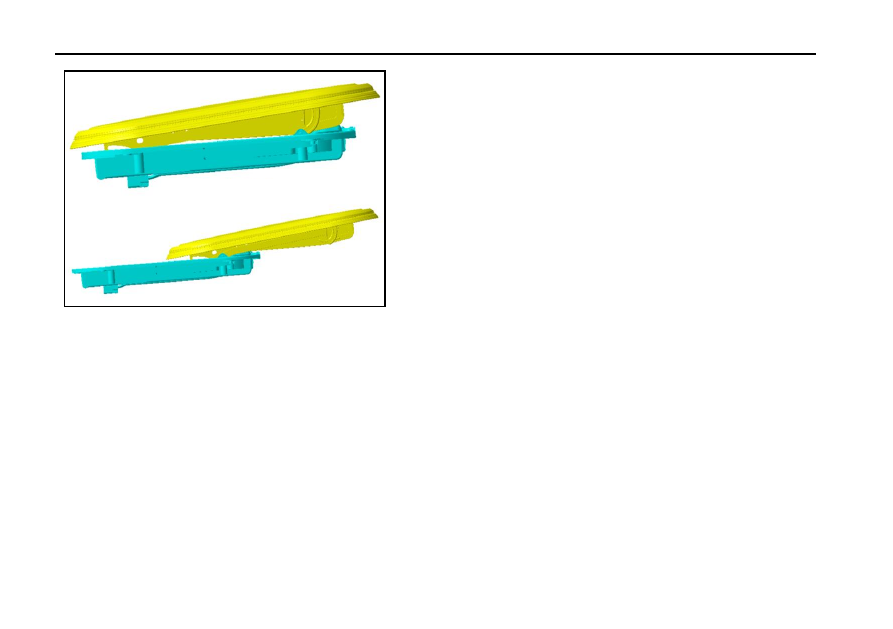

Максимальное положение

подъема

Положение полного открытия
