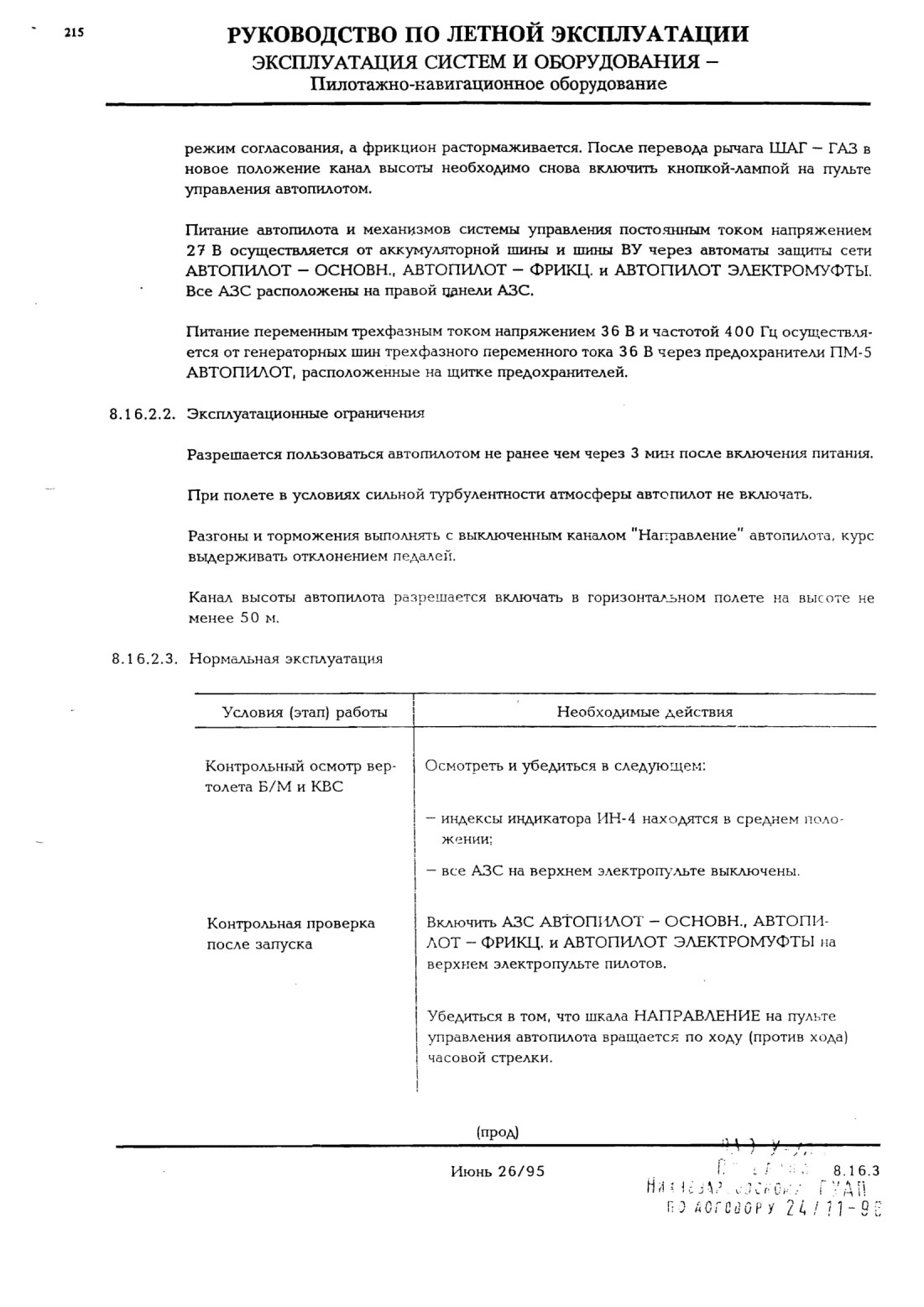

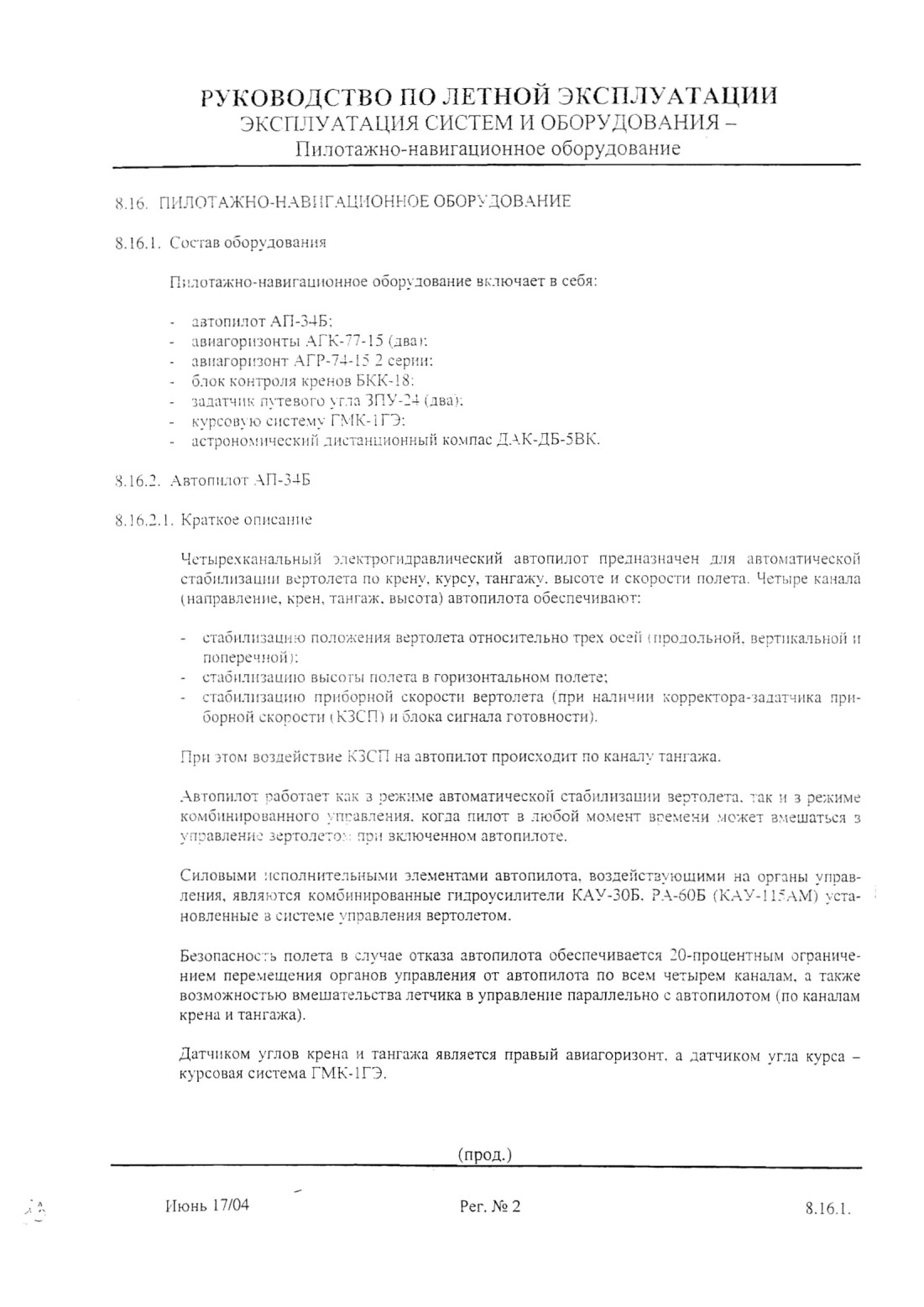

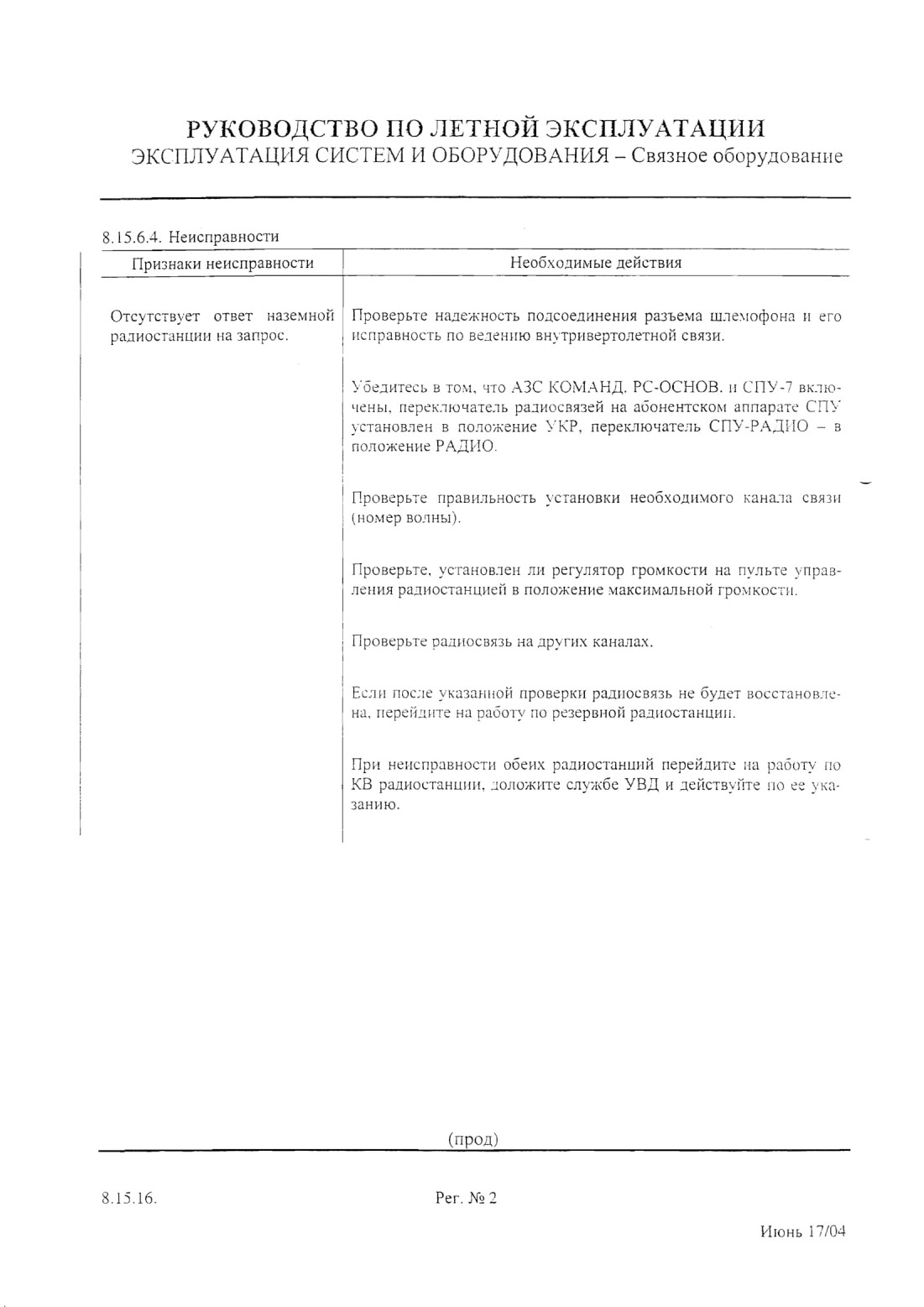

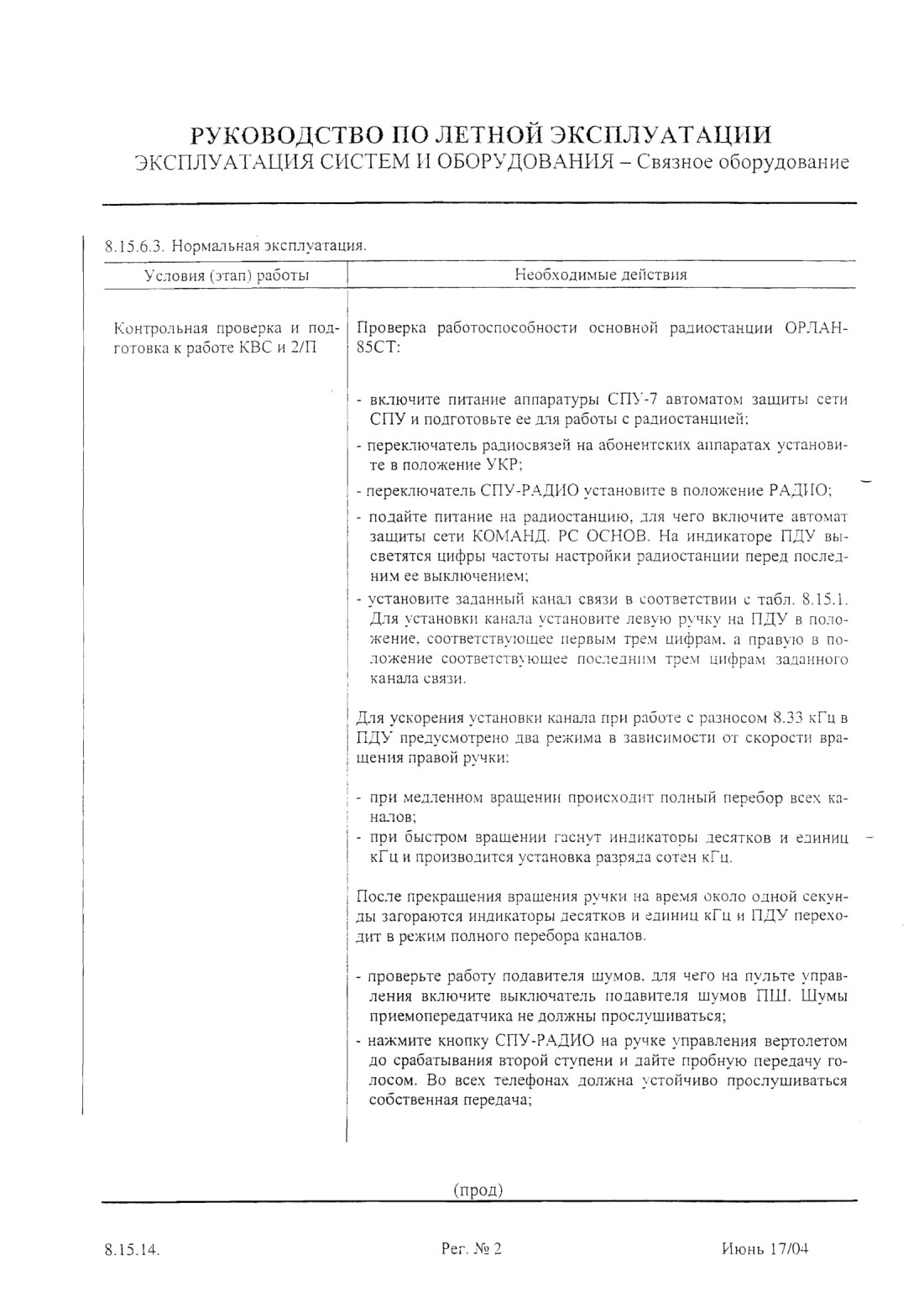

Вертолет Ми-8АМТ. Руководство по летной эксплуатации (1995 год) - часть 36

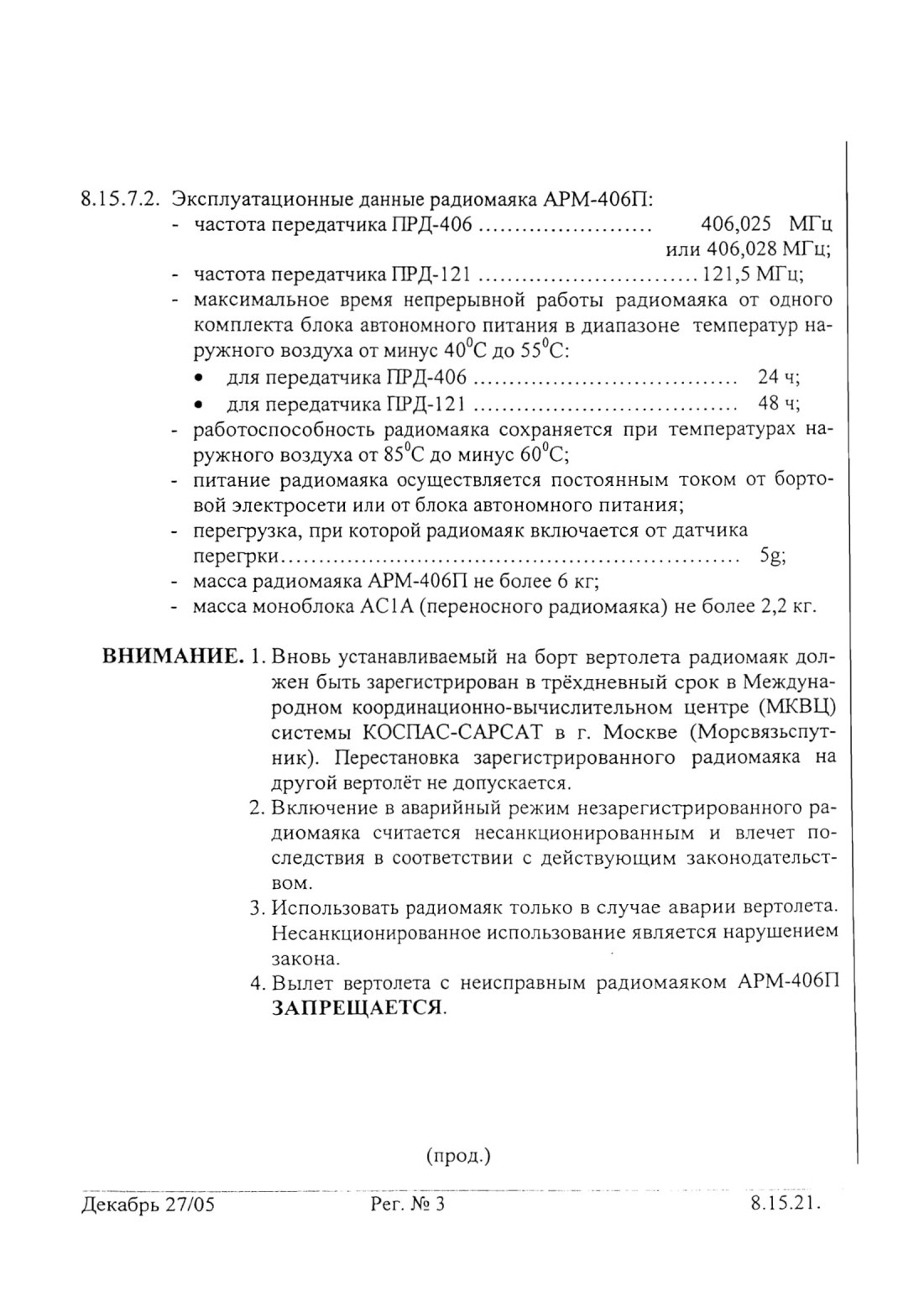

8.15.7. Автоматический радиомаяк АРМ-406П

8.15.7.1 .Краткое описание.

Автоматический переносной радиомаяк АРМ-406П предназначен для передачи радиосигналов через искусственные спутники Земли системы КОСПАС-САРСАТ на станции приема и обработки информации, по которой осуществляется:

идентификация аварийного вертолета и его принадлежность; определение координат местоположения потерпевшего аварию вертолета;

привод к месту аварии вертолета поисково-спасательных средств по сигналам, излучаемым радиомаяком.

В комплект радиомаяка входят (рис. 8.15.3.): моноблок "П", который устанавливается:

• на рабочем месте 2/П под правым блистером - на вертолете в пассажирском варианте и варианте "Салон";

• в грузовой кабине справа на шп. 5Н - на вертолете в транспортном варианте;

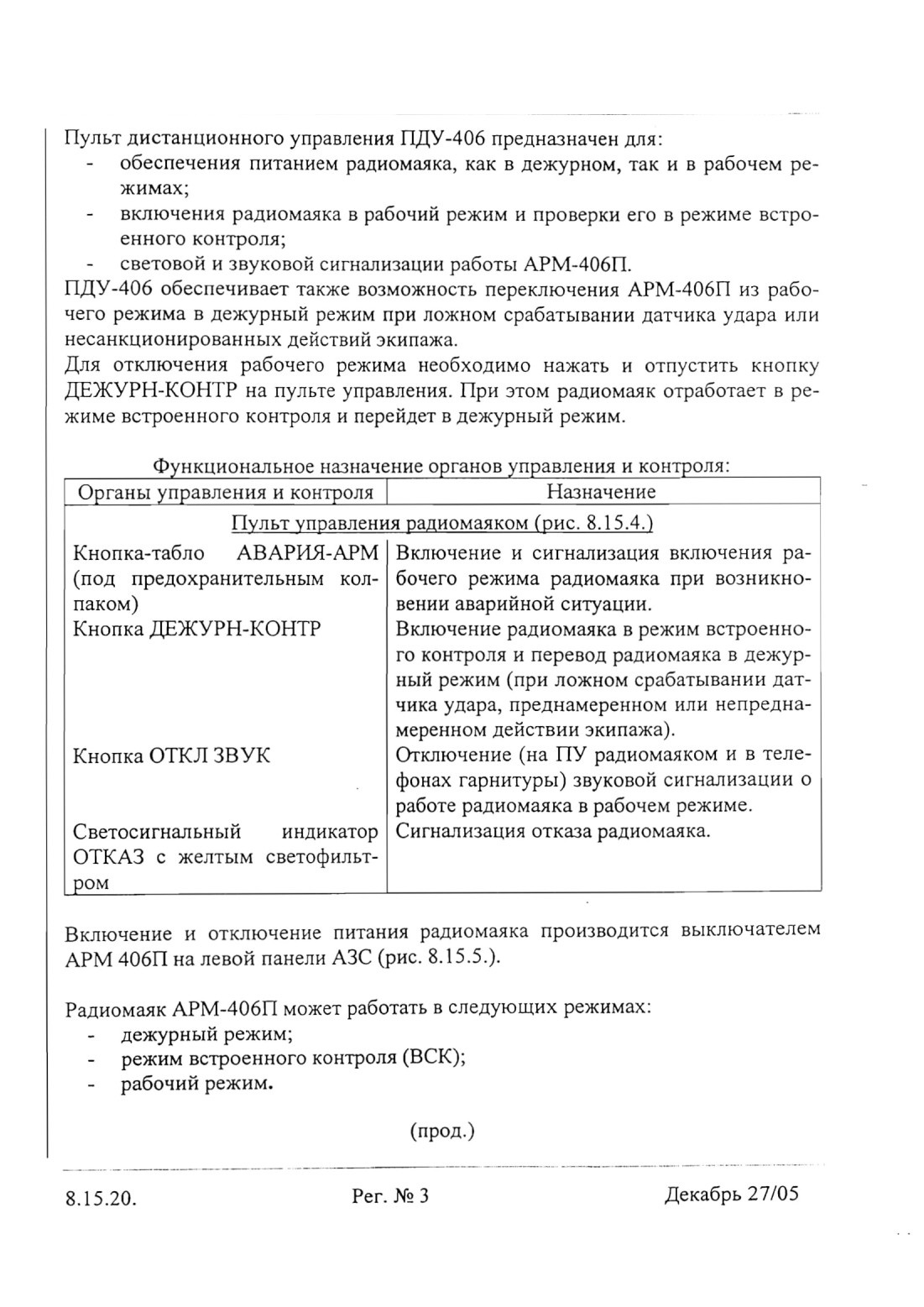

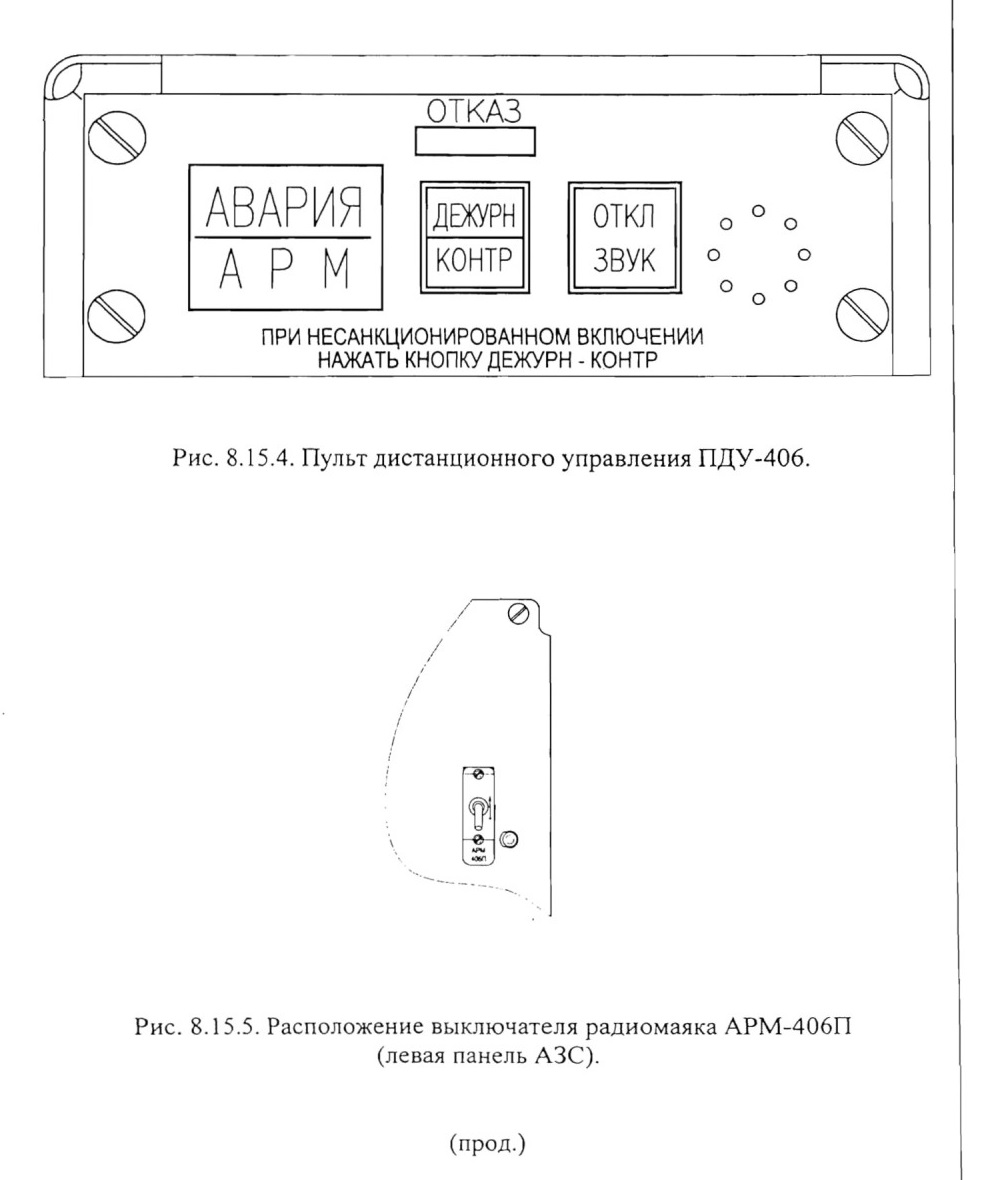

пульт дистанционного управления ПДУ-406, размещенный на центральном пульте;

внешняя антенна АНТ-406В, установленная сверху на хвостовой части фюзеляжа между шп. 22 и 1хв.

Моноблок "П" представляет собой раму, на которой амортизаторами закреплен кожух блока "П", в котором размещен моноблок АС 1 А. На раме закреплены датчик перегрузки и разъемы. К разъемам подсоединены внешняя антенна АНТ-406В и пульт дистанционного управления ПДУ-406. Включение радиомаяка в рабочий режим осуществляется как вручную нажатием кнопки АВАРИЯ-АРМ, так и по сигналу от датчика перегрузки при грубой посадке или падении вертолета.

После вынужденной посадки моноблок АС1А необходимо извлечь из блока "П" и использовать как аварийно-спасательный радиомаяк. Моноблок АС1А (рис. 8.15.6.) является переносным радиомаяком. В блок входят:

передающий модуль ПM-AC1 А, состоящий из:

• передатчика спутникового канала ПРД-406 и передатчика ближнего привода ПРД-121;

• платы программно-временного устройства (ПВУ) АРМ-021 А;

• платы управления (ПУ) АРМ-03 А;

блок автономного питания (БАП) АРМ-043; антенна АНТ-АРМ.

Передатчик спутникового канала ПРД-406 и передатчик ближнего привода ПРД-121 работают на одну антенну штырьевого типа. Питание передатчиков осуществляется от блока автономного питания (АРМ-043), состоящего из четырех последовательно соединенных элементов питания LSH20 фирмы SAFT.
