ТРАКТОР ТМ10 ГСТ его модификации и комплектации. Руководство - часть 7
таблицы можно взять любой соответствующий условиям коэффициент.
Трактор на
гусеничном ходу
Жесткий бетон
Сухая дорога со
0,45
щебеночным покрытием
Влажная дорога со
Щебеночным покрытием
Сухая грунтовая дорога
0,90
Сухой грунт
0,90
Влажный грунт
0,85
Сухой рыхлый грунт
0,60
Влажный рыхлый грунт
0,25
Рыхлый песчаный грунт
0,30
Илистый грунт
0,25
Утрамбованный снег
0,15
Лед
0,12
Пример (1): Трактор ТМ10.10, буксирующий уплотнитель, должен выполнить уплотнение сухого рыхлого
грунта. Каково критическое тяговое усилие?
Решение: Эксплуатационная масса трактора ТМ10.10 составляет 20560 кг, тогда
F
0.6020560
12336кг
d
Пример (2): Какое тяговое усилие может развить бульдозер ТМ10.11 на 1-й и 4-й передаче переднего
хода при передвижении по сухому рыхлому грунту?
Решение: Эксплуатационная масса бульдозера ТМ10.11 составляет 21400 кг.
Его критическое тяговое усилие равно
F
0.6021400
12840кг
d
В технических условиях указаны следующие значения номинального тягового усилия: 20033 кг для 1-
й передачи и 18600кг для 4-й передачи.
Следовательно, на 1-й передаче: Номинальное тяговое усилие составляет 20033 кг, но гусеницы
начнут проскальзывать при достижении тягового усилия 12840 кг, что не позволит использовать
тяговое усилие полностью. Поэтому критическое тяговое усилие составляет 12840 кг, на 4-й
передаче: Номинальное тяговое усилие составляет 11160 кг.
Поэтому тяговое усилие может быть использовано полностью.
2) Высота над уровнем моря
Влияние высоты над уровнем моря на работу машины описывается в отдельном издании, а в данном
разделе приведено влияние силы сцепления ходовой части с поверхностью дороги.
При перемещении бульдозера по дороге или по склону следует учитывать следующие факторы.
Факторы
Причины
Скорость передвижения бульдозера по ровной
дороге отличается от скорости передвижения
Сопротивление качению
такого же бульдозера по неровной,
изборожденной поверхности.
Также скорость передвижения отличается при
Сопротивление движению на подъеме
перемещении бульдозера по ровной
поверхности и по склону.
- 123 -

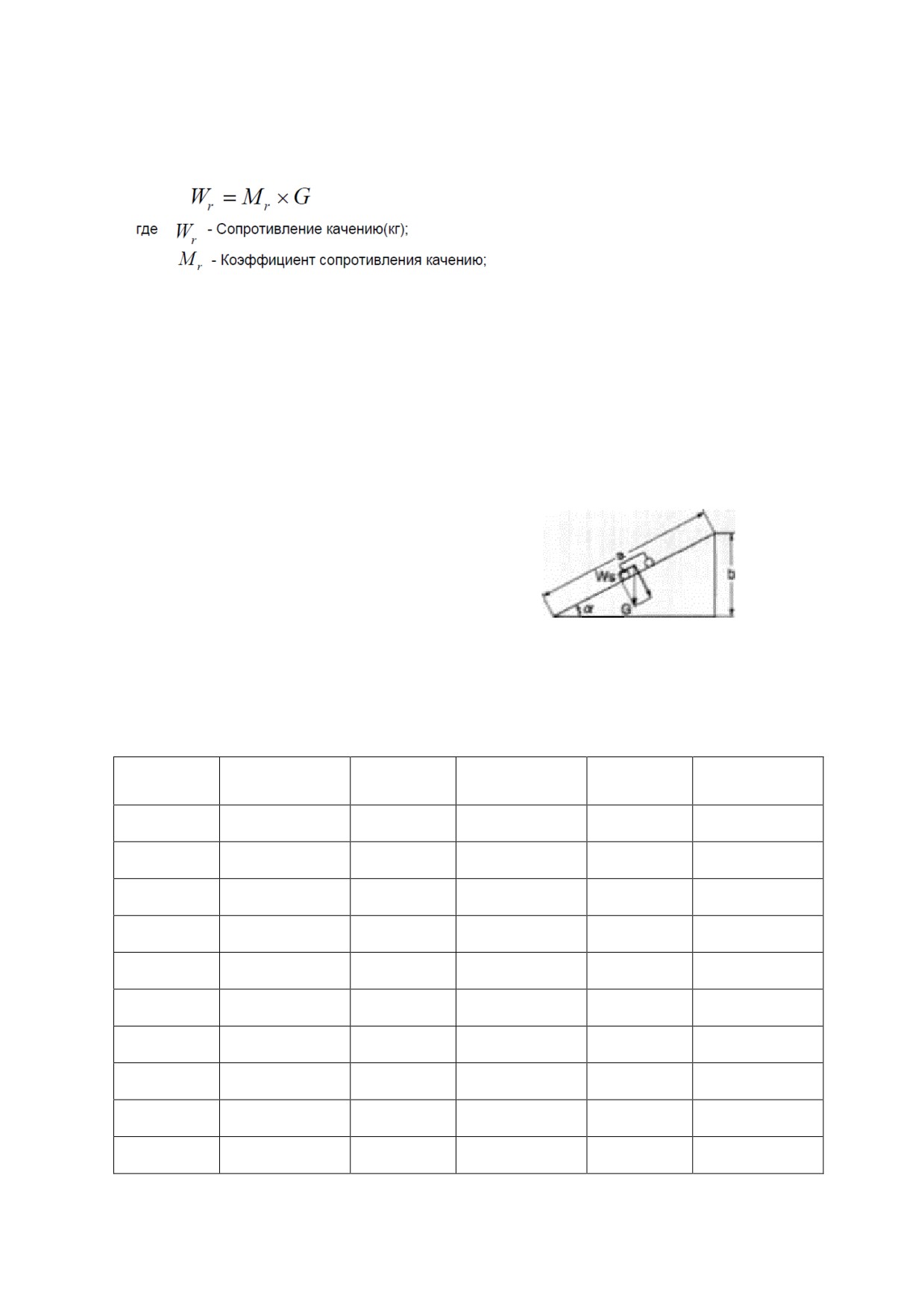

3) Сопротивление качению
При передвижении машины по грунту или дороге возникает тормозящее
усилие между грунтом и гусеницами. Тормозящее усилие зависит от состояния поверхности дороги
или грунта. Сопротивление качению измеряется в отношении к массе машины и рассчитывается по
следующей формуле.
G - Эксплуатационная масса машины.
Коэффициент сопротивления качению можно взять из приведенной ниже таблицы в соответствии с
состоянием грунта или поверхности дороги.
Пример (3): Каково сопротивление качению трактора ТМ10.10, буксирующего прицеп массой 15 000
кг. Передвижение по мягкому грунту.
W
кг
0.09
15000
1350
r
Решение: Масса прицепа 15 000 кг. Сопротивление качению
4)
Сопротивление движению на подъеме
Сопротивление движению на подъеме - это тормозящая сила тяжести, возникающая при
движении вверх по склону.
Оно рассчитывается по следующей формуле:
W
Gsin
S
Где SW - сопротивление движению на подъеме (кг);
G - эксплуатационная масса машины (кг);
- угол подъема дороги (градусы).
Значение угла наклона и sin можно взять из приведенной ниже таблице.
Сопротивление движения на подъем(%),
преобразованного из угла наклона(*)
Угол
sin
Угол
sin
Угол
sin
1
1,8
11
19,0
21
35,3
2
3,5
12
20,8
22
37,5
3
5,2
13
22,5
23
39,1
4
7,0
14
24,2
24
40,2
5
8,7
15
25,9
25
42,3
6
10,5
16
27,6
26
43,8
7
12,2
17
29,2
27
45,4
8
13,9
18
30,9
28
47,0
9
15,6
19
32,6
29
48,5
10
17,4
20
34,2
30
50,0
– 124 -
Пример (4): Каково сопротивление движение на подъеме бульдозера ТМ10.11,
передвигающегося вверх по 15-ти градусному наклону?
Решение: Эксплуатационная масса трактора с отвалом ТМ10.11 составляет 21 400 кг,
соответственно его сопротивление движению на подъем
W
21400sin15
5542кг
S
5) Сопротивление движению
Сопротивление движению - это суммарное значение сопротивления качению, сопротивления
движению на подъеме, сопротивления ускорения и сопротивления воздуха. Однако скорость
передвижения строительных машин низкая. Обычно под сопротивлением движению
строительных машин понимается суммарное значение сопротивления качению и
сопротивления движения на подъеме. При движении машины вверх по склону сопротивление
движению на подъеме замедляет ее ход, а при движении вниз по склону - ускоряет.
Описанные выше отношения можно передать следующим образом:
Сопротивление движению
Условия
Передвижение вверх по склону
Передвижение вверх по склону
Передвижение по твердой, ровной
Сопротивление качению
поверхности
Сопротивление качению минус сопротивление
Движение вниз по склону
движению на подъеме
Пример (5): Каково сопротивление движению трактора ТМ10.10, поднимающегося по склону 4* с
сухой, рыхлой поверхностью и буксирующего прицеп массой 18870 кг?
Решение: Общая масса прицепа - 18870 кг
Коэффициент сопротивления качению - 0,045. Сопротивление качению
W
0.04518870
850кг
r
Масса трактора ТМ10.11 составляет 21400 кг.
Общая масса прицепа - 18870 кг
Общая масса обеих машин составляет 40270 кг
Следовательно, сопротивление движению на подъеме = 0,07 х 40270 = 2818 кг.
Сопротивление движению составляет 850 + 2818 = 3669 кг.
Применение
Пример (6): Предположим, что трактор ТМ10.10 буксирует колесный прицеп (масса без груза; 17 тонн)
с грузом 50 тонн, передвигаясь по сухому рыхлому грунту. На какой передаче и приблизительно с
какой скоростью будет передвигаться машина по твердому, ровному грунту? Каков градус уклона, на
который может подняться машина при таких же условиях?
Решение:
Сопротивление качению
Масса прицепа (пустого): 17000 кг
Груз: 50000 кг
Общая масса: 67000 кг
Коэффициент сопротивления качению: 0,045
Следовательно, сопротивление качению прицепа составляет :67000 х 0,045 = 3015 кг

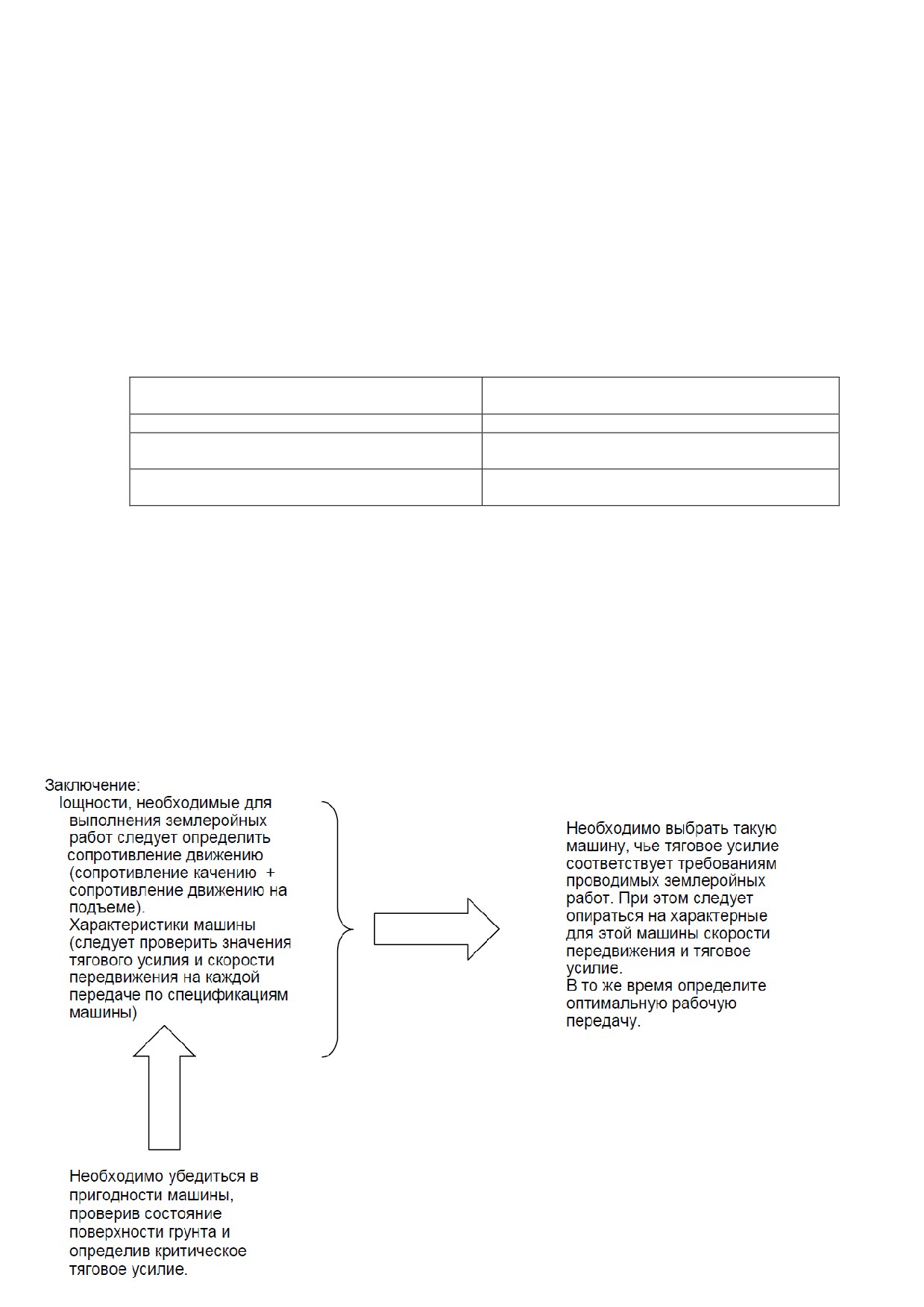

- 126 -

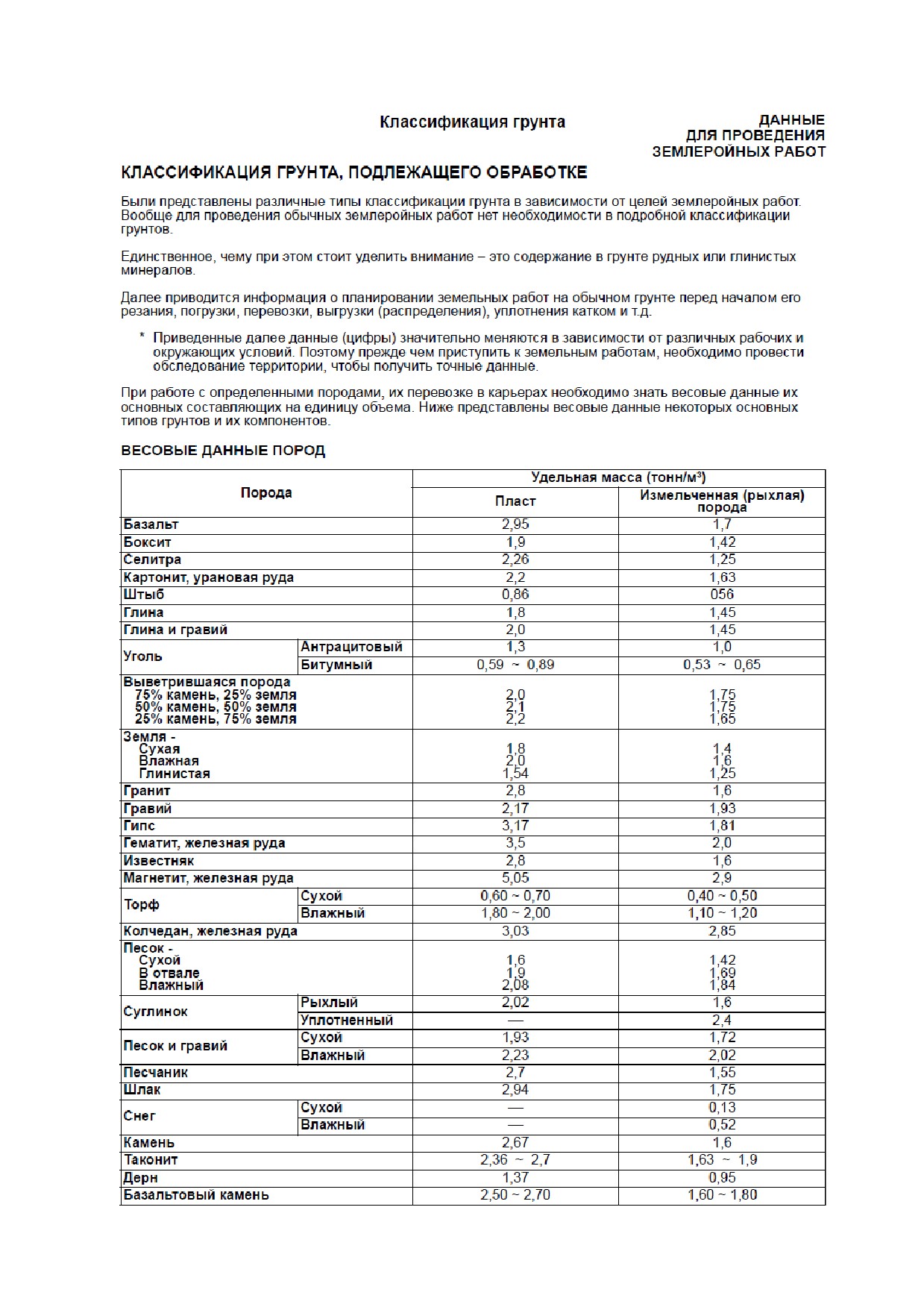

Приложение Е.
- 127 -
Приложение Ж.

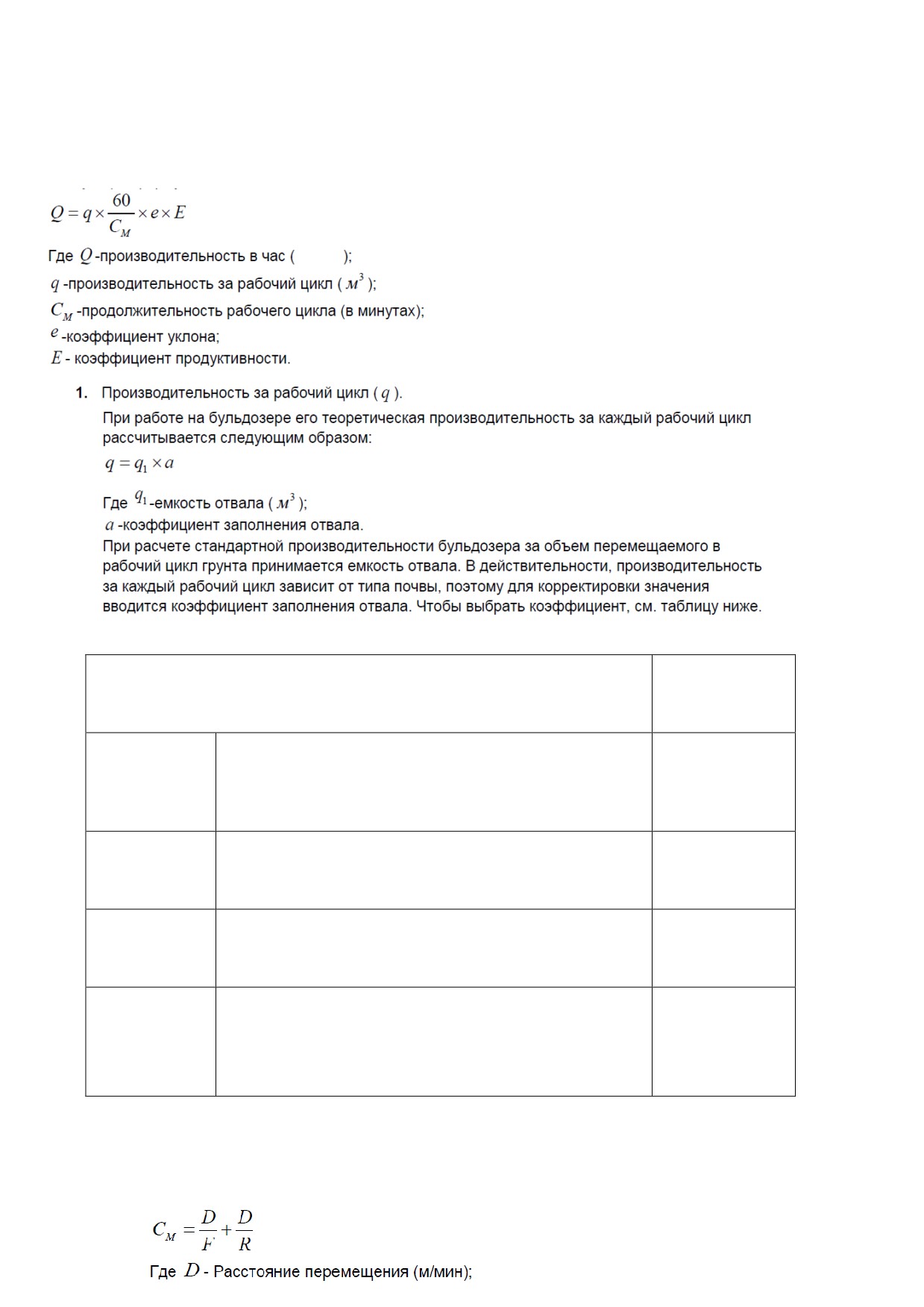

Работа с бульдозером
Производительность бульдозера в час при выемке или перемещении грунта вычисляется по
следующей формуле:
Коэффициент заполнения отвала
Коэффициент
Условия перемещения грунта
заполнения
отвала
Полный отвал грунта перемещается, также как рыхлый
Простые
грунт. Неуплотненный песчаный грунт с низким
условия
1,1-0,9
содержанием воды, обычная почва, штабелированный
перемещения
материал.
Условия
Грунт рыхлый, но перемещение полного отвала
средней
невозможно. Почва с содержанием гравия, песка,
0,9-0,7
сложности
мелкого щебня.
Условия
Вязкая глина с высоким содержанием воды, песок с
высокой
содержанием щебня, сухая твердая глина и прочный
0,7-0,6
сложности
грунт.
Условия очень
высокой
Взорванная порода или большие обломки породы.
0,6-0,4
сложности
2. Продолжительность рабочего цикла (
)
Время необходимое бульдозеру для выполнения одного рабочего цикла (перемещение,
разворот и переключение передач), вычисляется по следующей формуле:
F - Скорость передвижения передним ходом (м/мин);
R - Скорость передвижения задним ходом (м/мин);
(1) Скорость передвижения передним/задним ходом:
Обычно следует устанавливать скорость 2-4 км/ч для переднего хода и 5-7км/ч для заднего
хода.

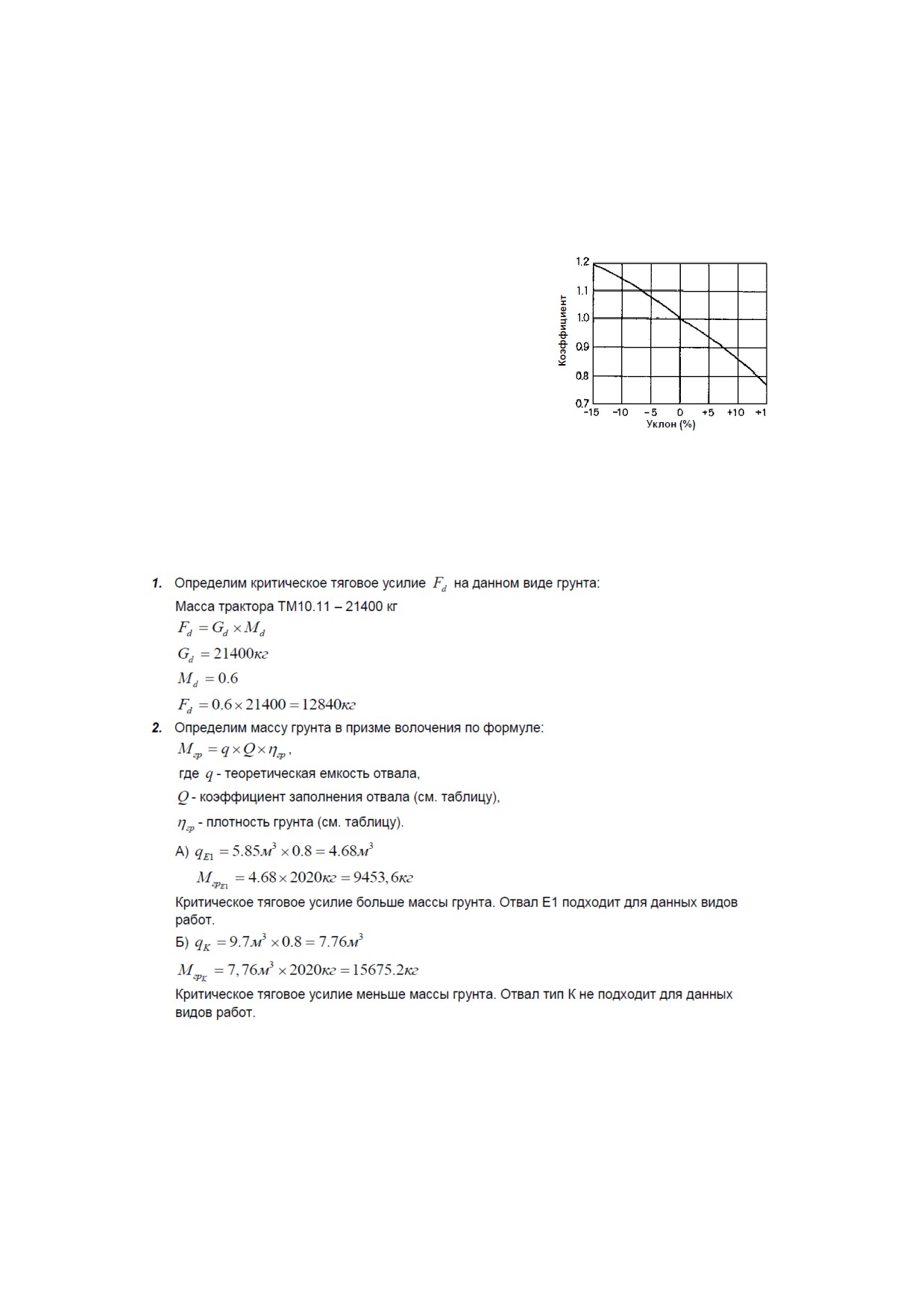

3. Коэффициент уклона (
).
Кроме того, при перемещении грунта
на производительность оказывает
влияние покатость поверхности.
Коэффициент уклона можно
выбрать, обратившись к графику
справа.
Пример 1: Каким типом отвала необходимо оборудовать трактор ТМ10.11 для перемещения
влажного песка и гравия. (Тип отвала Е1 или К)
Решение:
4. Коэффициент продуктивности (
).
В таблице, приведенной ниже, даны стандартные ориентировочные значения продуктивности.
Чтобы получить реальное значение производительности, определите коэффициент
продуктивности в соответствии с условиями эксплуатации. При этом учитывайте ежечасные
перерывы в работе машины.
- 129 -
Условия
Коэффициент
эксплуатации
продуктивности
Хорошие
0,83
Средние
0,75
Ниже среднего
0,67
Плохие
0,58
РЫХЛЕНИЕ
Производительность при выполнении рыхления зависит от таких условий, как свойства
породы, способ работы и навыки оператора. Поэтому ее достаточно сложно определить.
Однако по имеющимся данным, например, для рыхлителя, можно определить, что между
скоростью распространения сейсмических волн и производительностью устанавливается
определенное соотношение.

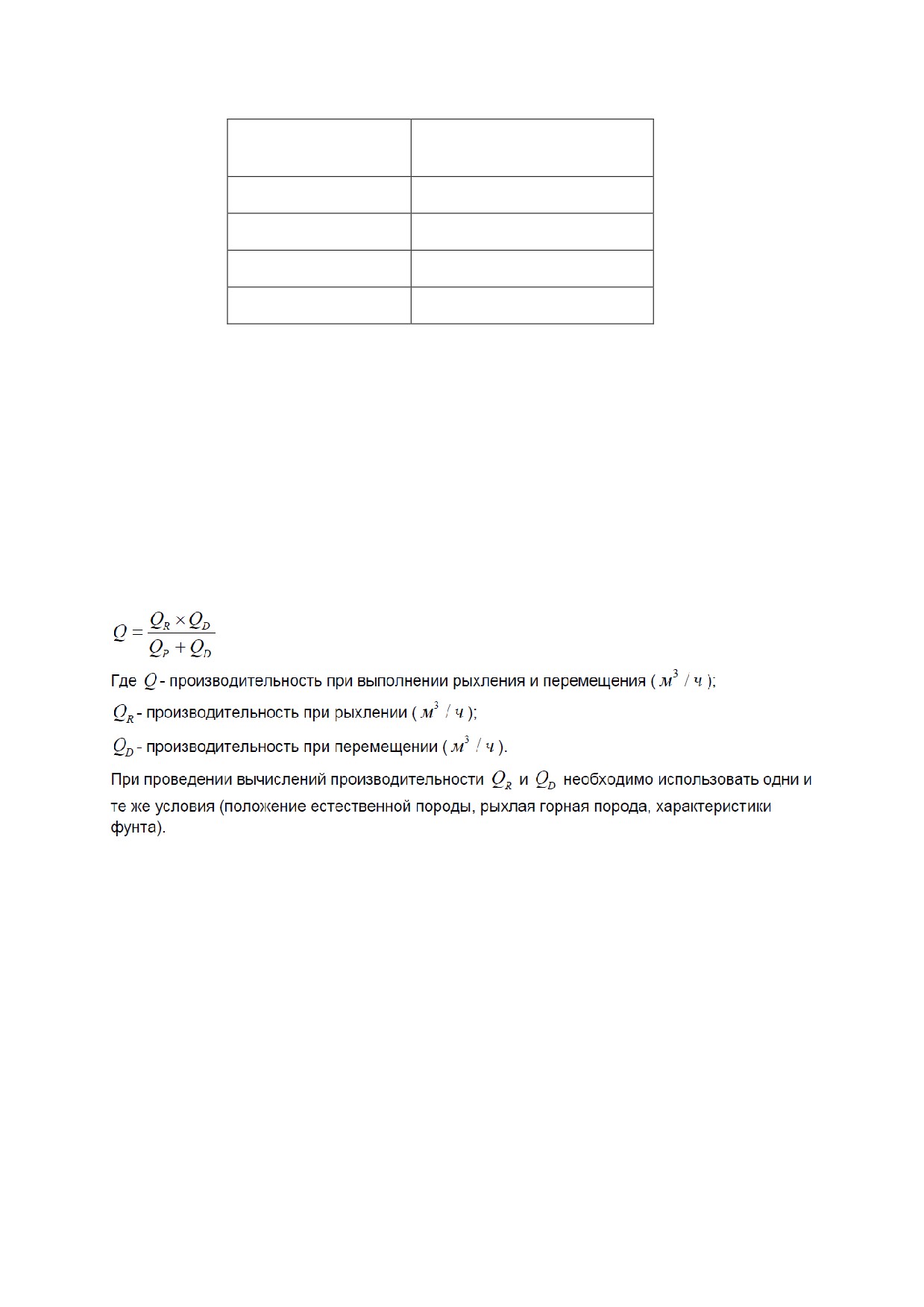

РЫХЛЕНИЕ И ПЕРЕМЕЩЕНИЕ
При выполнении стандартных операций рыхление и перемещение выполняется по очереди.
Общая производительность при выполнении рыхления и перемещения определяется по
следующей формуле:
R
- 130 -
Приложение З.
Типы и параметры навесного оборудования.
Тип отвала
Параметры
Объем призмы волочения, м3
Высота 1310 мм
Тип В
Ширина 3420 мм
4,28
Масса 2375 кг
Высота 1350 мм
Тип В4
Ширина 4260 мм
5,3
Масса 2870 кг
Высота 1350 мм
Тип В41
Ширина 4000 мм
5,3
Масса 2870 кг
Высота 1140 мм
Тип Д
Ширина 4280 мм
4,0
Масса 2600 кг
Высота 1140 мм
Тип Д3
Ширина 3420 мм
4,0
Масса 2600 кг
Высота 1310 мм
Тип Е
Ширина 3310 мм
4,75
Масса 2510 кг
Высота 1500 мм
Тип Е1
Ширина 3310 мм
5,85
Масса 2660 кг
Высота 1310 мм
Тип Е2
Ширина 4000 мм
5,75
Масса 2660 кг
Высота 2000 мм
Тип Е1М
Ширина 3420 мм
9,9
Масса 2730 кг
Высота 1510 мм
Тип К
Ширина 4245 мм
9,7
Масса 3050 кг
Высота 1312 мм
Тип Т
Ширина 3250 мм
4,8
Масса 2680 кг
Высота 1312 мм
Тип Т1
Ширина 3250 мм
5,5
Масса 2680 кг
Высота 1310 мм
Тип Т1У
Ширина 4400/3240 мм
5,5
Масса 2930 кг
Высота 1310 мм
Тип Т2У
Ширина 3310/2500 мм
4,0
Масса 2050 кг
- 131 -
Приложение И. Регламент технического обслуживания
Промежуточное ТО выполняется силами эксплуатирующей организации. ТО-1 и ТО-2, а также дополнительные ТО-1 и ТО-2 выполняются сертифицированными специалистами.
Расшифровка символов: З - замена, П - проверка, Р - регулировка, С - смазка.
№
Периодичность обслуживания
Т0-50
Промежуточное ПТО
ТО-1
250
ТО -2
ТО -1
ТО -2
ТО -1
ТО-2 1500
ТО-1 1750
ТО-2 2000
Наименование работ
каждые 125м\ч
м/ч
500м/ч
750м/ч
1000м/ч
1250м/ч
м/ч
м\ч
м\ч
1
Масло моторное ЯМЗ+ фильтр масляный
з
п
з
з
з
з
з
з
з
з
2
Масло моторное Deutz+ фильтр масляный
п
з
з
з
з
3
Фильтр грубой очистки топлива
п
п
п
п
з
п
п
п
з
4
Фильтр тонкой очистки топлива
п
з
п
з
п
з
п
з
5
Масло в бортовых редукторах
з
п
п
п
з
п
п
п
з
6
Воздушный фильтр
п
п
п
з
п
п
п
з
7
Форсунки двигателя
п
п
п
п
8
Фильтр вентиляции салона
п
з
п
з
п
з
п
з
9
Фильтры тандемного насоса
з
з
10
Протяжка головки блока цилиндров
р
р
р
р
р
11
Регулировка зазора в клапанах
р
р
р
р
р
12
Приводные ремни
п
р
п
р
п
р
п
р
13
Проверка частоты вращения ДВС
п
п
п
п
п
п
п
п
п
14
Охлаждающая жидкость
п
п
п
п
п
п
п
п
п
15
Масло гидросистемы
п
п
п
п
п
з
16
Фильтроэлемент гидросистемы
з
з
17
Считывание параметров и кодов ошибок трансмиссии
п
п
п
п
п
п
п
п
18
Состояние щеток стеклоочистителей
п
п
п
з
п
п
п
з
19
Состояние АКБ и клем АКБ
п
п
п
п
п
п
п
п
п
п
20
Работоспособность внешнего освещения
п
п
п
п
п
п
п
п
21
Работа индикаторов и контрольных ламп
п
п
п
п
п
п
п
п
22
Проверить технику в движении (шум, устойчивость)
п
п
п
п
п
п
п
п
п
23
Состояние и расположение эл. проводки
п
п
п
п
п
п
п
п
24
Состояние петель и замков дверей
с
р
с
р
с
р
с
р
25
Состояние РВД трансмиссии и навесного оборудования
п
п
п
п
п
п
п
п
п
26
Состояние выпускной системы
п
п
п
п
п
п
п
п
27
Работоспособность механизмов стеклоочистителя
п
р
п
р
п
р
п
р
28
Работоспособность предпускового подогревателя
п
п
п
п
п
п
п
п
29
Навесное оборудование, шарниры и оси
п
с
с
с
с
с
с
с
с
30
Проверить состояние топливопровода и соединений
п
п
п
п
п
п
п
п
п
п
31
Проверить состояние и натяжение гусениц
р
р
п
р
п
р
п
р
п
р
32
Работу аварийной кнопки, педали деселератора
п
п
р
п
р
п
р
п
р
33
Замена заливной горловины гидробака (сапуна)
з
з
34
Ходовая часть, оси прокачки кареток и коромысел
с
п
с
с
с
с
с
с
с
с
35
Проверка натяжного колеса, долив масла
п
п
п
п
п
Долив
п
п
п
Долив
Нормы времени на выполнение
10.6
10.4
11.5
9.5
19.7
9.5
16.7
9.5
19.7
- 132 -

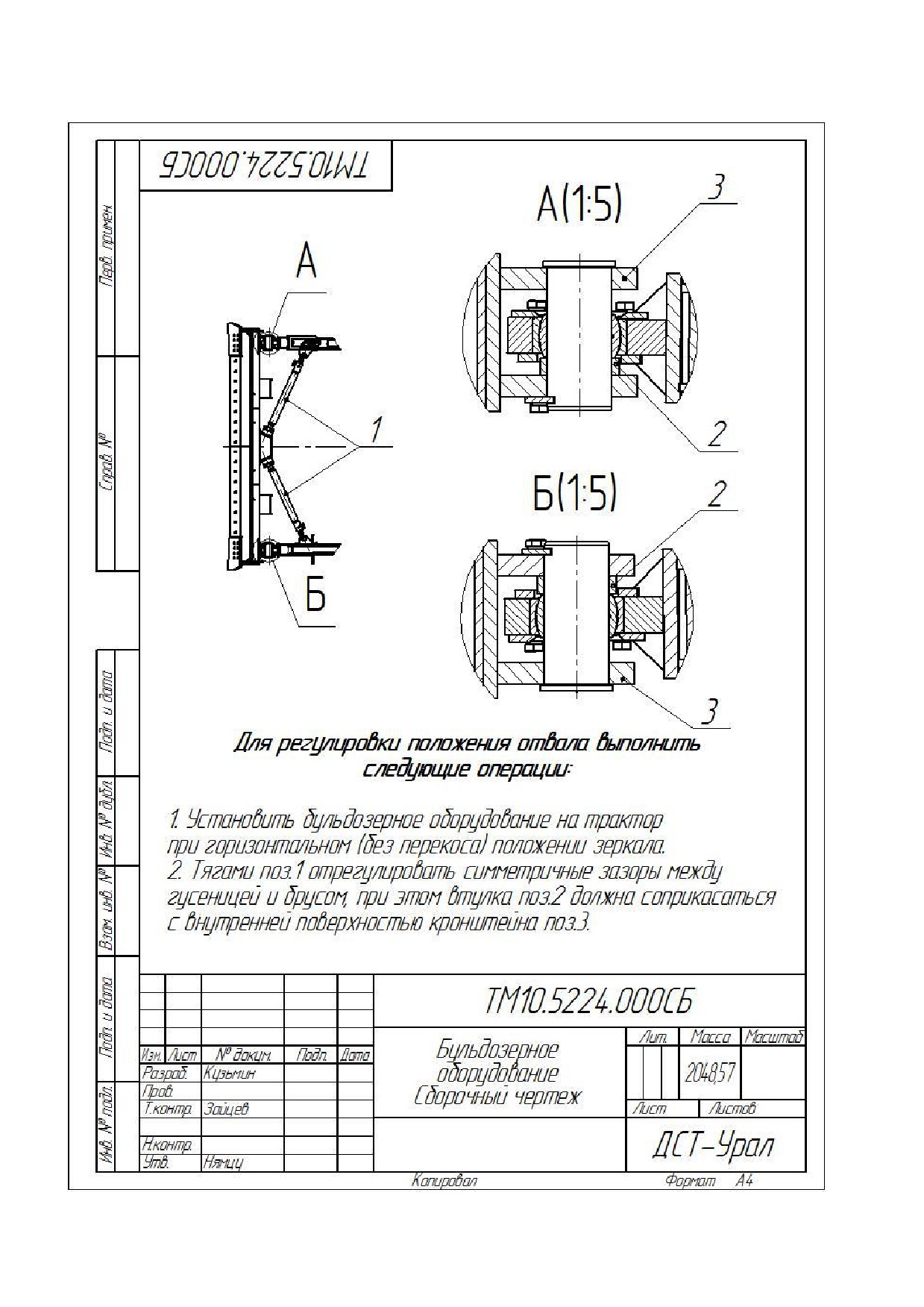

Приложение К. Регулировка отвала.
- 134 -
