Бульдозер D9-12. Руководство по эксплуатации (2020 год) - часть 12
D10.00.000 РЭ
а)
б)

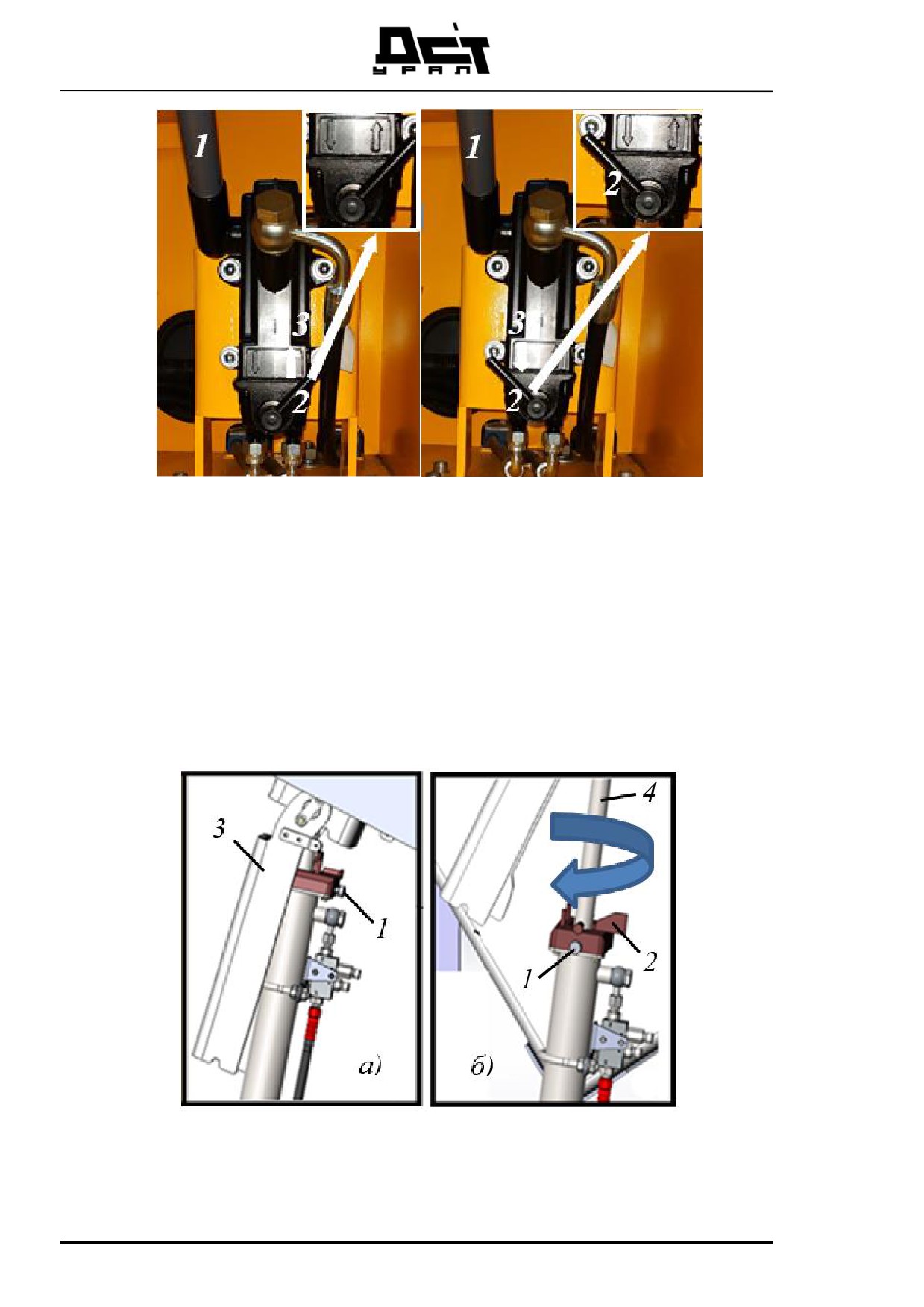

Рисунок 231 Насос подъема/опускания кабины
а) - на подъем кабины,
б) - положение флажка на опускание кабины,
1 - съемный рычаг
► Ослабить винт поз. 1 фиксатор опоры блокиратора (стопор) Рисунок 232 а
► Повернуть опору блокиратора поз. 2 Рисунок 232 б по часовой стрелке на
90°, затянуть фиксатор опоры блокиратора поз. 1, Рисунок 232 б
Рисунок 232 Механизм подъема кабины
1- фиксатор опоры блокиратора, 2 - опора блокиратора, 3 - упор,
4 - шток гидроцилиндра
332
Раздел 5 Техническое обслуживание
► Перевести флажок на насосе в сторону опускания кабины Рисунок 231 б.
► Качая рычагом поз. 1 рис. Рисунок 231 б, опустить кабину до совмещения
упора 3 с опорой блокиратора поз. 2 Рисунок 233.

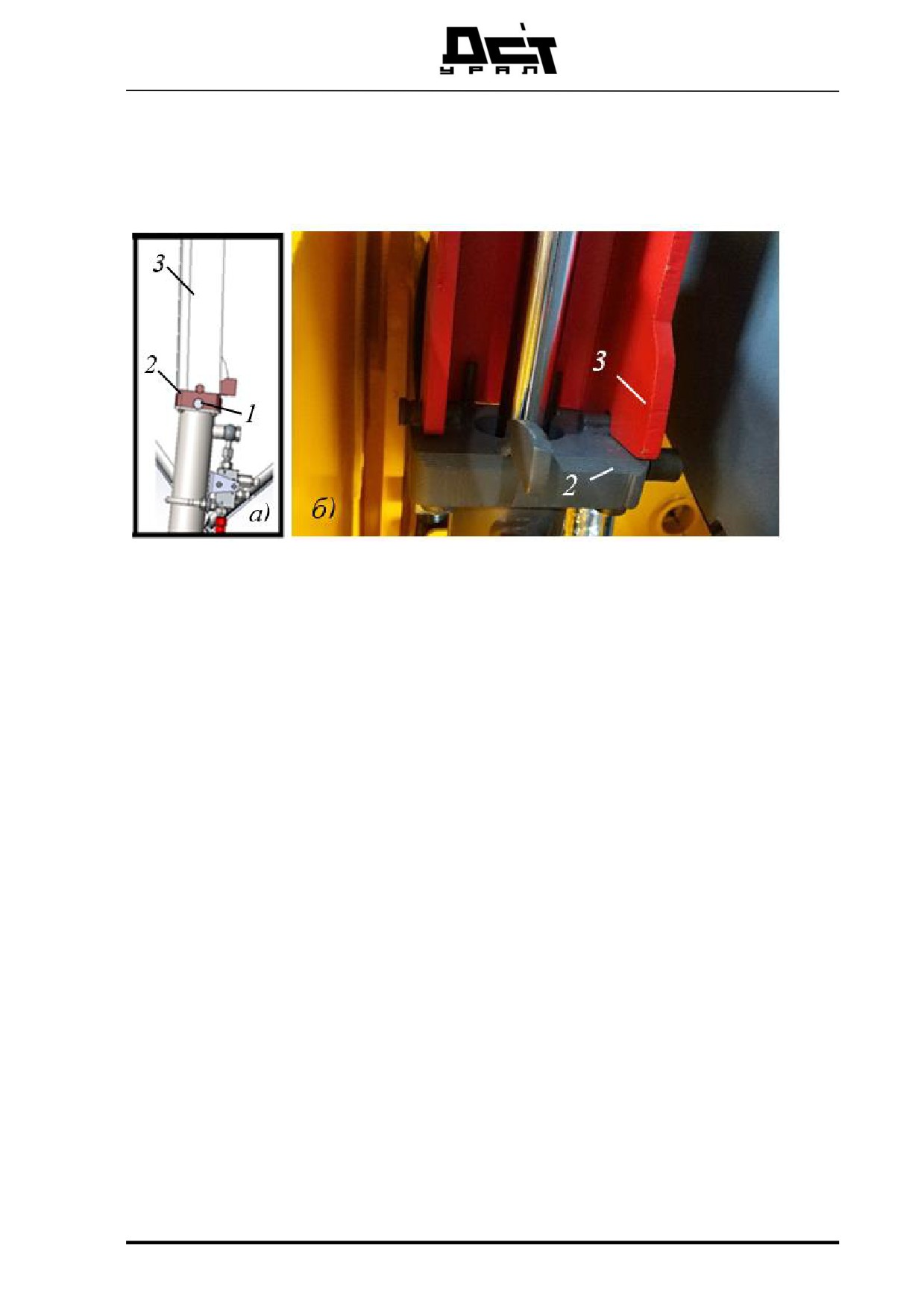

Рисунок 233 Блокировка положения кабины
1. Фиксатор опоры блокиратора, 2 - опора блокиратора, 3 - упор,
а) - фрагмент 3-D модели, б) - фото механизма фиксации
Опускание кабины оператора
► Открыть ящик Рисунок 230.
► Установить съемный рычаг в насос, поз. 1 Рисунок 231.
► Переместить флажок на насосе в сторону подъема кабины поз. 2 Рисунок
231 а.
► Качая съемный рычаг поз. 1 Рисунок 231 приподнять кабину, освободив
упор поз. 3 рис. 21а от опоры блокиратора поз. 2 Рисунок 234 а (шток гидро-
цилиндра выдвинут на максимальное расстояние поз 4 Рисунок 234 б)
► Ослабить винт поз. 1 Рисунок 234 б фиксатор опоры блокиратора
► Повернуть опору блокиратора поз. 2 Рисунок 234 б против часовой стрел-
ке на 90°, затянуть фиксатор опоры блокиратора поз. 1, Рисунок 234 в
Раздел 5 Техническое обслуживание
333
D10.00.000 РЭ

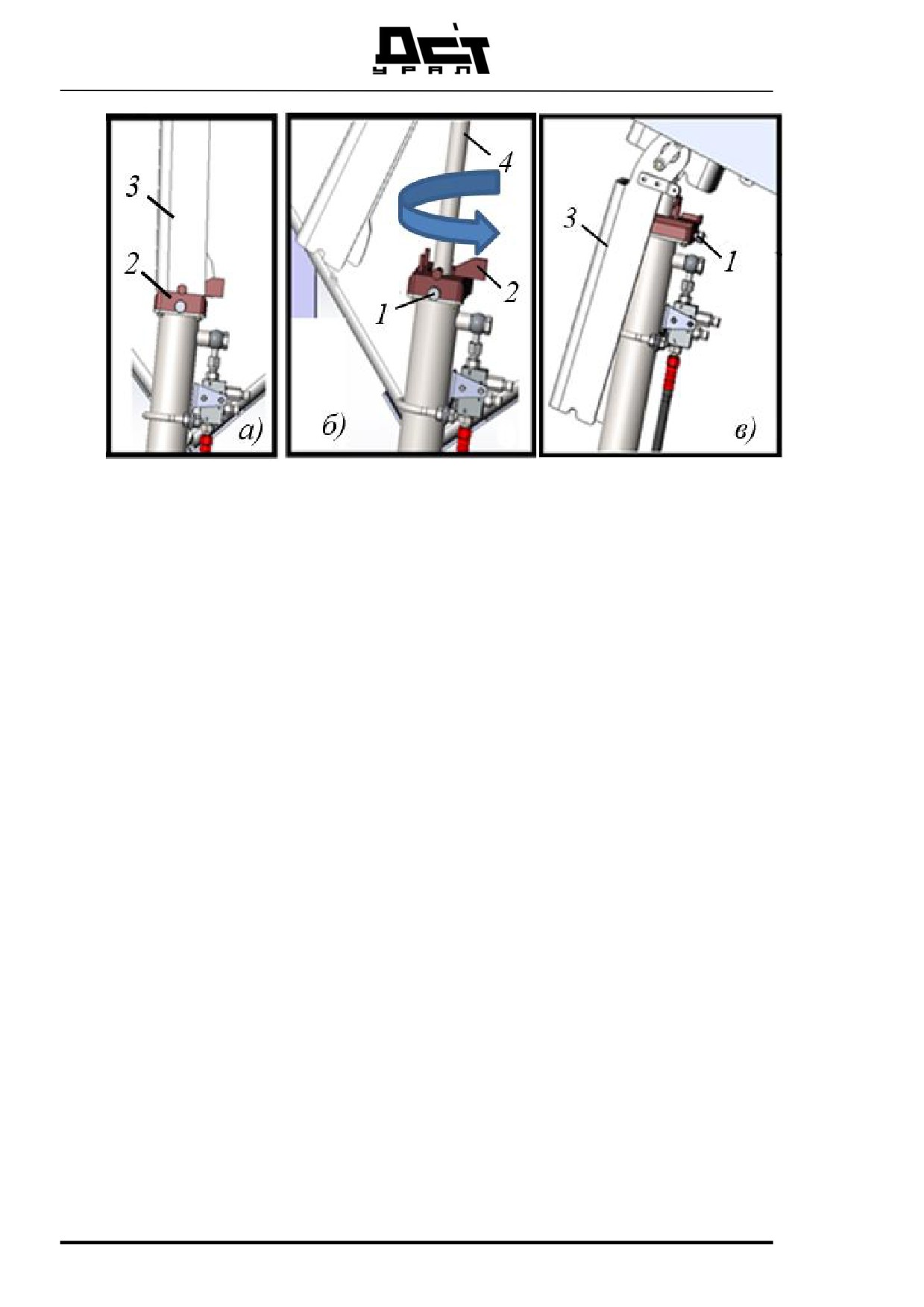

Рисунок 234 Опускание кабины оператора
1- фиксатор опоры блокиратора, 2 - опора блокиратора, 3 - упор, 4 - шток
гидроцилиндра
► Переместить флажок на насосе в сторону опускания кабины поз. 2 Рису-
нок 231 б.
► Проверить, что опора на гидроцилиндре не мешает свободному опуска-
нию упора.
► Опустить кабину.
► Закрутить, с помощью ключей из комплекта ЗИП, по три болта с шайбами
поз. 1 и 2 в каждую из опор, расположенных в передней части Рисунок 229.
► Демонтировать съемный рычаг из насоса и уложить в ЗИП.
► Закрыть ящик.
334
Раздел 5 Техническое обслуживание
5.15. МОЙКА ТРАКТОРА
5.15.1.
МОЙКА ТРАКТОРА. УКАЗАНИЯ ПО ОЧИСТКЕ
ВНИМАНИЕ!
При очистке очистительным аппаратом высокого давления
электрические компоненты, например, ящики с электронной систе-
мой, заправочный насос, измерительные датчики и элементы элек-
трооборудования в кабине могут быть повреждены!
Не подвергать электрические компоненты непосредственному
воздействию водяной или паровой струи.
ВНИМАНИЕ
При очистке очистительным аппаратом высокого давления [давлением
более 1379 кПа (13,8 бар)] поверхности со свежим лакокрасочным покрыти-
ем могут быть повреждены!
После сдачи машины лакокрасочные покрытия должны высохнуть на
воздухе в течение не менее 30 дней перед очисткой машины или частей ее
очистительным аппаратом высокого давления!
Использовать до истечения этого срока 30 дней только очиститель-
ный аппарат низкого давления для мойки!
Раздел 5 Техническое обслуживание
335
D10.00.000 РЭ
Очистка машины

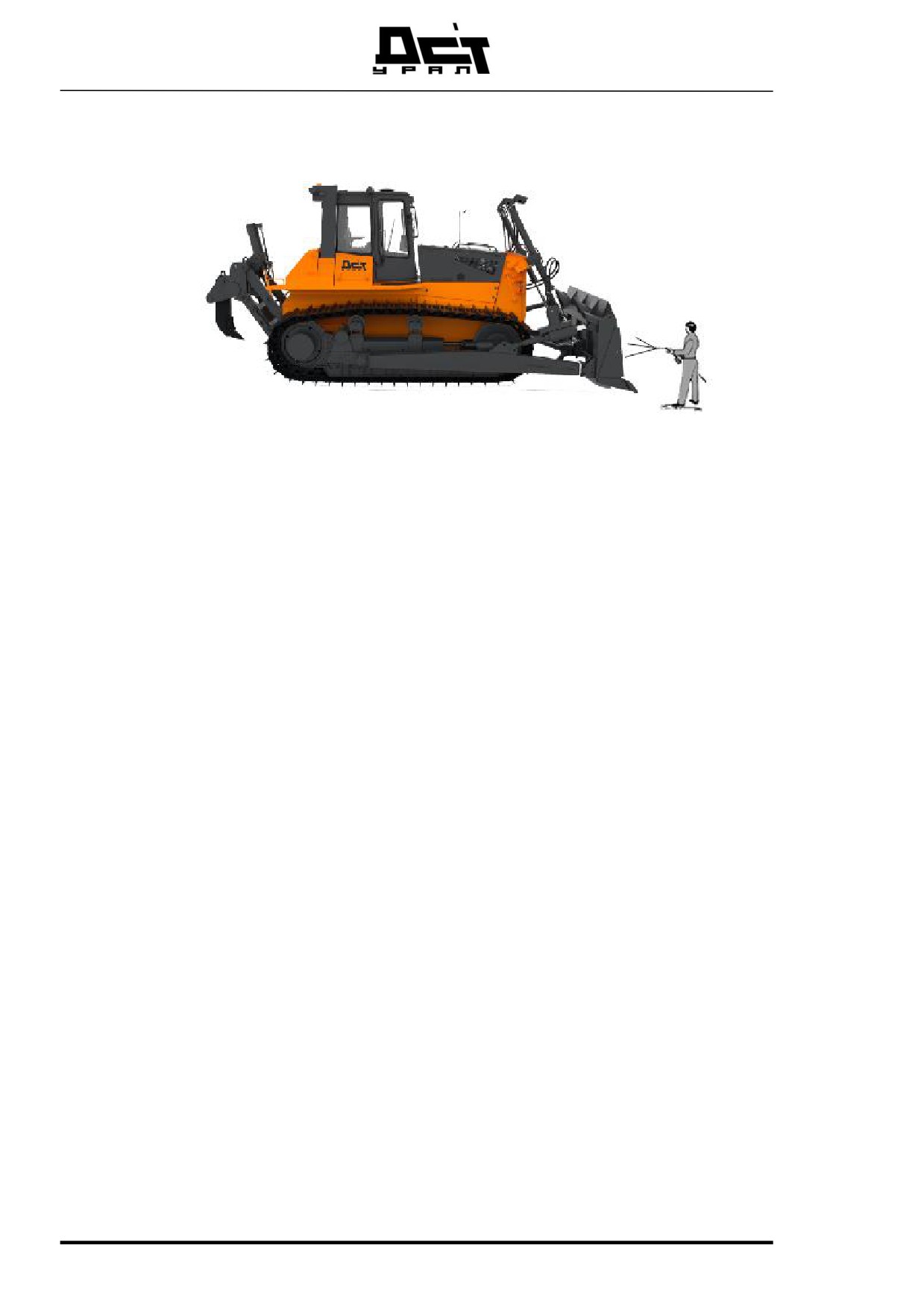

Рисунок 235 Мокрая очистка
• Подвергнуть машину мокрой очистке.
• Снабдить все места смазки свежей пластичной смазкой.
Очистка дизеля
ВНИМАНИЕ
Опасность повреждения дизельного двигателя и его электрических
компонентов за счет проникновения влаги!
• Не подвергать электрические компоненты, например, стартер, ге-
нератор, измерительные датчики и реле давления непосредствен-
ному воздействию водяной или паровой струи.
• Осторожно очистить двигатель.
• После очистки прогреть двигатель с целью его сушки.
336
Раздел 5 Техническое обслуживание
Очистка ходового оборудования
ВНИМАНИЕ
Опасность повреждения смазываемых маслом деталей ходового обору-
дования вследствие разрушения уплотнений!
При очистке ходового оборудования очистительным аппаратом высо-
кого давления уплотнительные заглушки деталей ходового оборудования мо-
гут быть вдавлены в масляные камеры.
• Нельзя направлять струю очистительного аппарата высокого
давления непосредственно на уплотнительные заглушки. Соблю-
дать расстояние около 40 см.
Очистить ходовое оборудование.

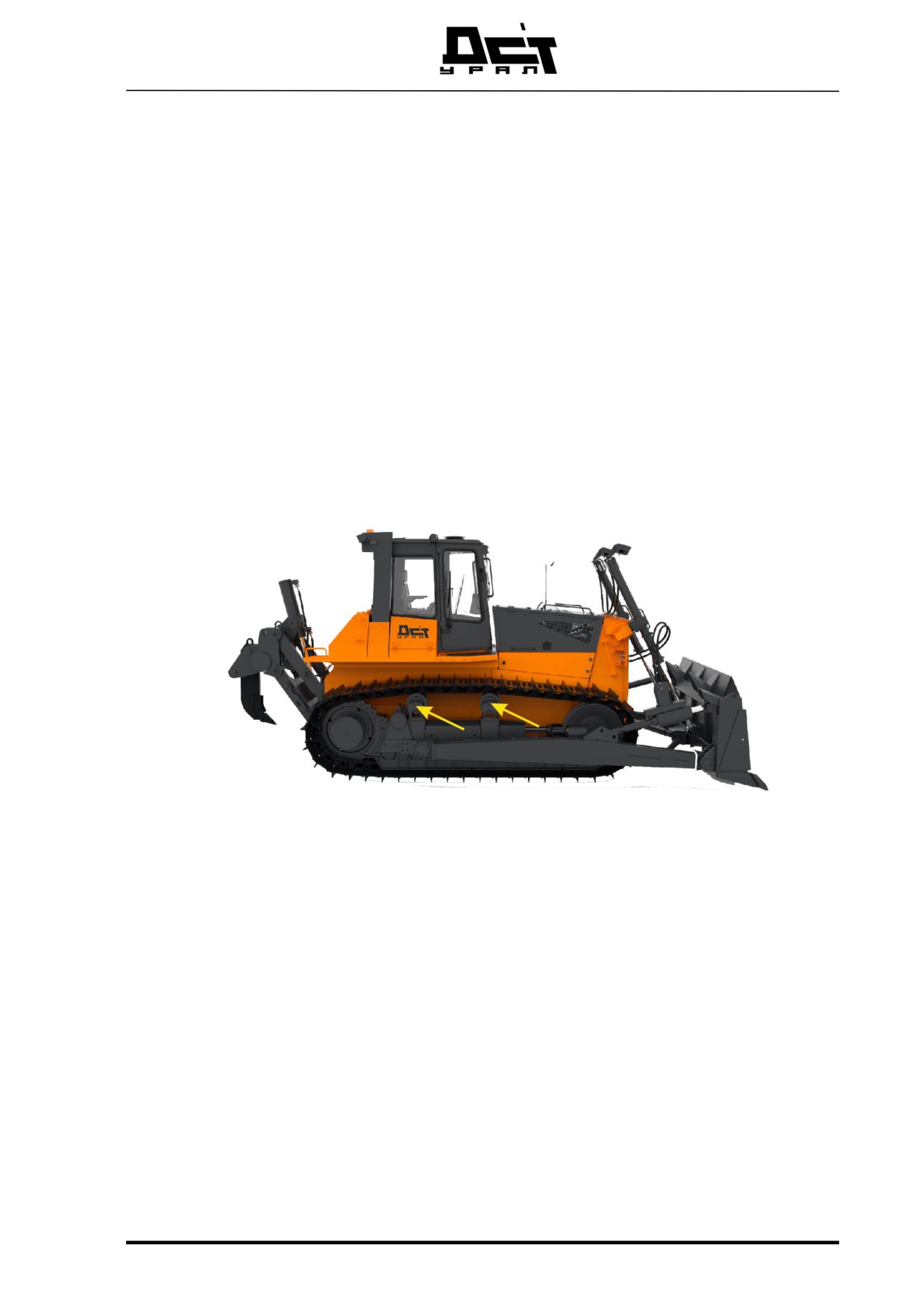

Рисунок 236 Уплотнительные заглушки
Проверить уплотнения деталей ходового оборудования после
очистки.
Раздел 5 Техническое обслуживание
337
