1С-Рарус: Мобильное рабочее место кассира. Руководство пользователя (2017 год)

1.4.1.

Что такое система лицензирования

Система лицензирования - это набор аппаратных (ключи

защиты) и

/ или программных

(сервер лицензирования)

средств, совокупность которых позволяет ограничить

нелицензионное использование программного продукта. Для

работы решения необходимо взаимодействие сервера

лицензирования и ключа защиты.

Лицензионные ограничения на использование программного

продукта задаются в ключе защиты.

Возможны два вида ключей защиты: аппаратные и

программные.

■ Аппаратные ключи 1С:СЛК выполнены в форм-факторе и

по технологии USB. На каждом ключе имеется наклейка,

которая содержит следующую информацию:

○ название решения, для которого ключ предназначен;

○ уникальный номер (s/n) ключа защиты и его штрих-

код.

■ Программный ключ требует активации для своего

создания. Процесс активации создает программный ключ

на конкретном сервере лицензирования. В результате

активации программный ключ привязывается к

уникальным аппаратным параметрам компьютера, на

котором запущен сервер лицензирования.

Решение всегда

использует

программу

«сервер

лицензирования». Связь между компонентой защиты и

сервером лицензирования осуществляется по протоколу

TCP/IP. По умолчанию сервер лицензирования использует

порт 15200 для лицензирования и 15201 для веб-сервера

управления.

Система лицензирования состоит из трех частей. Первая

часть - это компонента защиты. Она загружается в рамках

серверного контекста конфигурации. Для получения

лицензии на работу компонента защиты подключается по

протоколу

TCP/IP

ко

второй

части

системы

лицензирования - серверу лицензирования. Сервер

лицензирования представляет собой службу Windows,

установленную на том же компьютере, на котором и

запускается приложение, или на любом компьютере в рамках

сети. В свою очередь сервер лицензирования обращается к

третьей части системы лицензирования - ключам защиты,

установленным на том же компьютере, что и сервер

лицензирования, для того чтобы найти нужный для работы

программы ключ. Если такой ключ будет найден, то сервер

лицензирования выдаст компоненте защиты лицензию на

работу (при условии, что в ключе есть свободные лицензии).

Установка системы лицензирования производится при

полном или выборочном режиме установки

«Сервера

управления мобильными приложениями».

Если решение работает локально, только на одном

компьютере, то именно на этом компьютере и

устанавливается сервер лицензирования. Если же несколько

пользователей решения работают в общей сети по протоколу

TCP/IP, то используется единый общий сервер - один из

компьютеров сети, на котором устанавливается сервер

лицензирования. Все остальные компьютеры сети

подключаются к этому серверу лицензирования.

Примечание

Также решение может работать на терминальном сервере

без каких-либо дополнительных настроек. В этом случае

программа «сервер лицензирования» может быть

установлена как на сам терминальный сервер, так и на

любой другой компьютер в сети терминального сервера.

Необходимо, чтобы компьютер, на который установлен

сервер лицензирования, был включен и доступен на

протяжении всей работы программы на терминальном

сервере

Система лицензирования доступна для платформ Windows

x86 и x86_64.

При настройке параметров защиты смена экранов настройки

управляется стандартными кнопками:

■

«Далее» - переход к следующему экрану мастера (после

того, как выполнены требуемые действия).

■

«Назад» - переход к предыдущему экрану мастера для

исправления ранее принятых решений.

■

«Отмена» - прекращение установки (после подтверждения).

1.4.2.

Программные ключи защиты

В качестве альтернативы аппаратным ключам защиты могут

использоваться программные ключи защиты. По сути,

программный ключ представляет собой специально

сформированный файл. В нем содержатся лицензионные

ограничения и критерии аппаратной привязки; ключ,

созданный на одном компьютере, не будет работать на

другом. Физически файлы ключей хранятся в папке

%CommonAppData%\Protect\RarusSoftKey. Эти файлы имеют

имя, соответствующее номеру ключа, и расширение .dongle.

Ключ имеет текстовый формат; в начале файла ключа

расположена описательная секция, из которой можно узнать,

что это за ключ и для какого продукта.

Установка

программного

ключа выполняется в

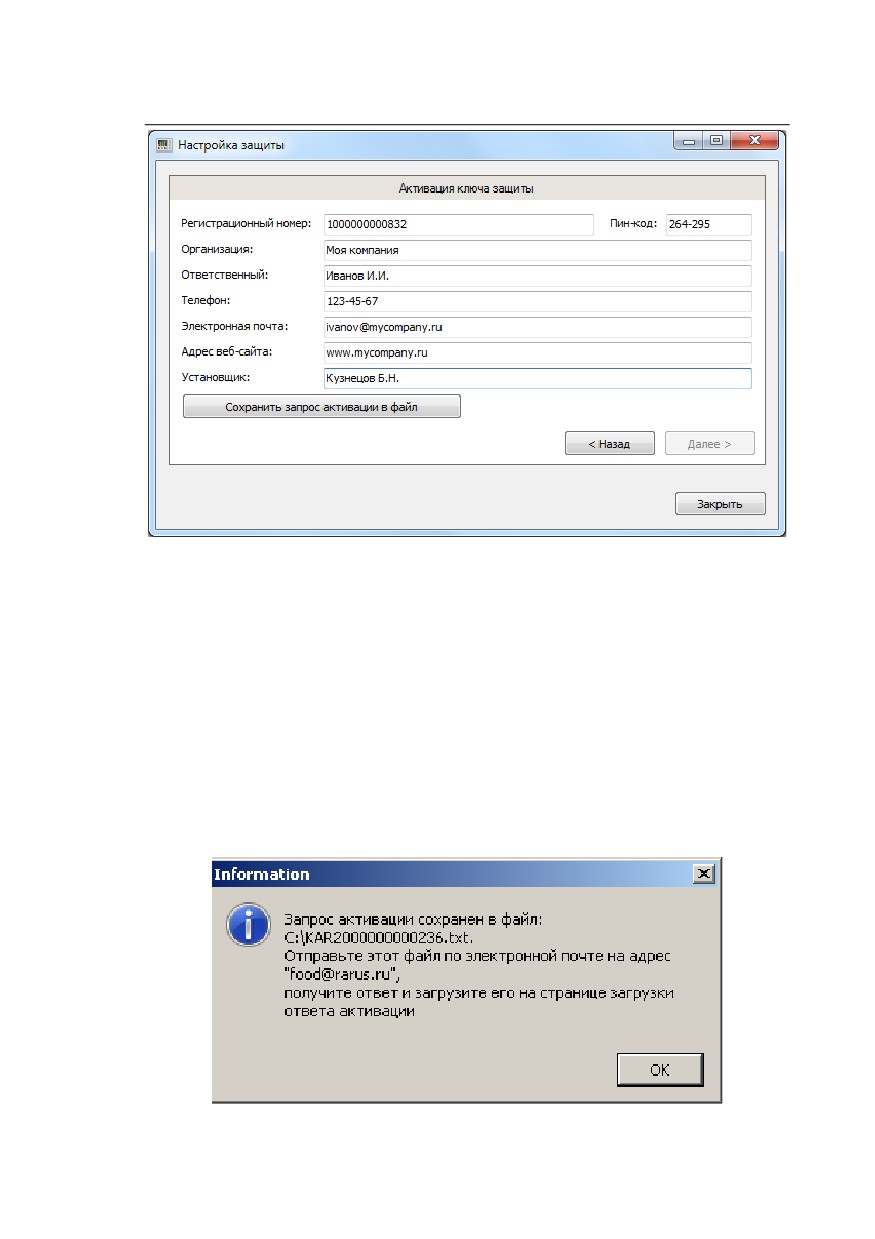

интерактивном режиме из запущенной программы. Для этого

нужно в мастере управления лицензированием выбрать

пункт «Активировать программный ключ» (см. «Активация

программного ключа»). Каждый ключ имеет свой

уникальный серийный номер и набор пин-кодов для

активации. Количество этих пин-кодов определяется для

каждой программы индивидуально. Ключ разрешено

устанавливать только на одном компьютере.

Важно!

Дополнительные пин-коды предназначены для

переактивации программного ключа на этом компьютере в

случае изменения аппаратной составляющей. Запрещено

использовать несколько ключей защиты от одной поставки

решения за счет активации дополнительных пин-кодов на

других компьютерах.

Для установки ключа на определенный компьютер на этом

компьютере следует первоначально установить сервер

лицензирования.

Важно!

После активации программный ключ не переносится на

другой компьютер/станцию. Поэтому следует быть

внимательным при выборе компьютера для установки

сервера лицензирования. Впоследствии именно к его

аппаратным частям будет привязываться ключ.

В процессе активации ключ привязывается к следующим

аппаратным частям:

1. К жесткому диску, на котором находится системный

раздел.

2. К сетевой карте

(если их несколько, то к первой

найденной).

3. К операционной системе, ее серийному номеру и имени

компьютера.

4. К материнской плате.

В случае изменения хотя бы одного параметра программный

ключ теряет работоспособность. Восстановить ее можно с

помощью реактивации ключа с использованием

дополнительных пин-кодов. Если пин-коды кончились, то

следует обратиться на линию консультации для данного

программного продукта.

1.4.3.

Установка системы лицензирования

Система лицензирования предназначена для работы в

операционных

системах

Windows.

Минимально

поддерживаемая версия Windows XP SP3. Для всех

современных операционных систем доступна работа как в x86,

так и в x86_64.

Важно!

Установка системы лицензирования на каждой рабочей

станции должна производиться пользователем, обладающим

администраторскими правами в операционной системе.

Если установка происходит в операционной системе

Windows Vista или Windows 7 (и пользователь обладает

правами администратора), то система запросит у

пользователя подтверждение для продолжения установки.

Если пользователь не обладает правами администратора, то

система предложит указать новую учетную запись

пользователя, у которой есть права администратора.

Программа установки будет запущена от имени этой новой

учетной записи.

Важно!

Перед тем как устанавливать систему лицензирования,

следует остановить программы, использующие ключ

защиты.

Если используются другие программные продукты фирмы

1С-Рарус, то, возможно, на компьютере установлена и

работает старая версия Сервера защиты keyserver.exe (в

службах она имеет имя «Сервер защиты»), которую следует

остановить перед установкой сервера лицензирования.

При подключении ключа защиты к USB-порту компьютера,

если система лицензирования еще не установлена,

некоторые операционные системы могут предложить начать

установку драйвера ключа. В этом случае следует нажать

кнопку «Отмена»¹. Ключ USB нужно подключать после

установки системы лицензирования.

Если решение будет использоваться на нескольких

компьютерах, то систему лицензирования нужно установить

на сервере, который и будет раздавать лицензии.

Если же решение будет использоваться на одном

компьютере, то для установки системы лицензирования

следует воспользоваться программой установки (см. раздел

«Установка системы лицензирования» на стр. 11).

При установке системы лицензирования автоматически

происходит установка сервера лицензирования.

Место установки сервера лицензирования зависит от

варианта работы решения.

■ В локальном варианте работы вся работа производится на

одном рабочем месте

(компьютере). Именно на этот

компьютер и следует установить сервер лицензирования.

■ В сетевом варианте работы сервер лицензирования

устанавливается только на компьютер-сервер, а

остальные компьютеры подключаются к серверу. Этот

вариант является рекомендуемым.

1 По умолчанию Windows не знает о ключе 1С:СЛК и не имеет на борту

соответствующего драйвера. Поэтому установка ключа невозможна. После

установки системы лицензирования драйвер будет добавлен в Windows и

установка ключа будет возможна. Если после установки ключа Windows будет

искать драйвер в Windows Update, то эту операцию можно смело пропустить,

так как нужный драйвер уже доступен в системе.

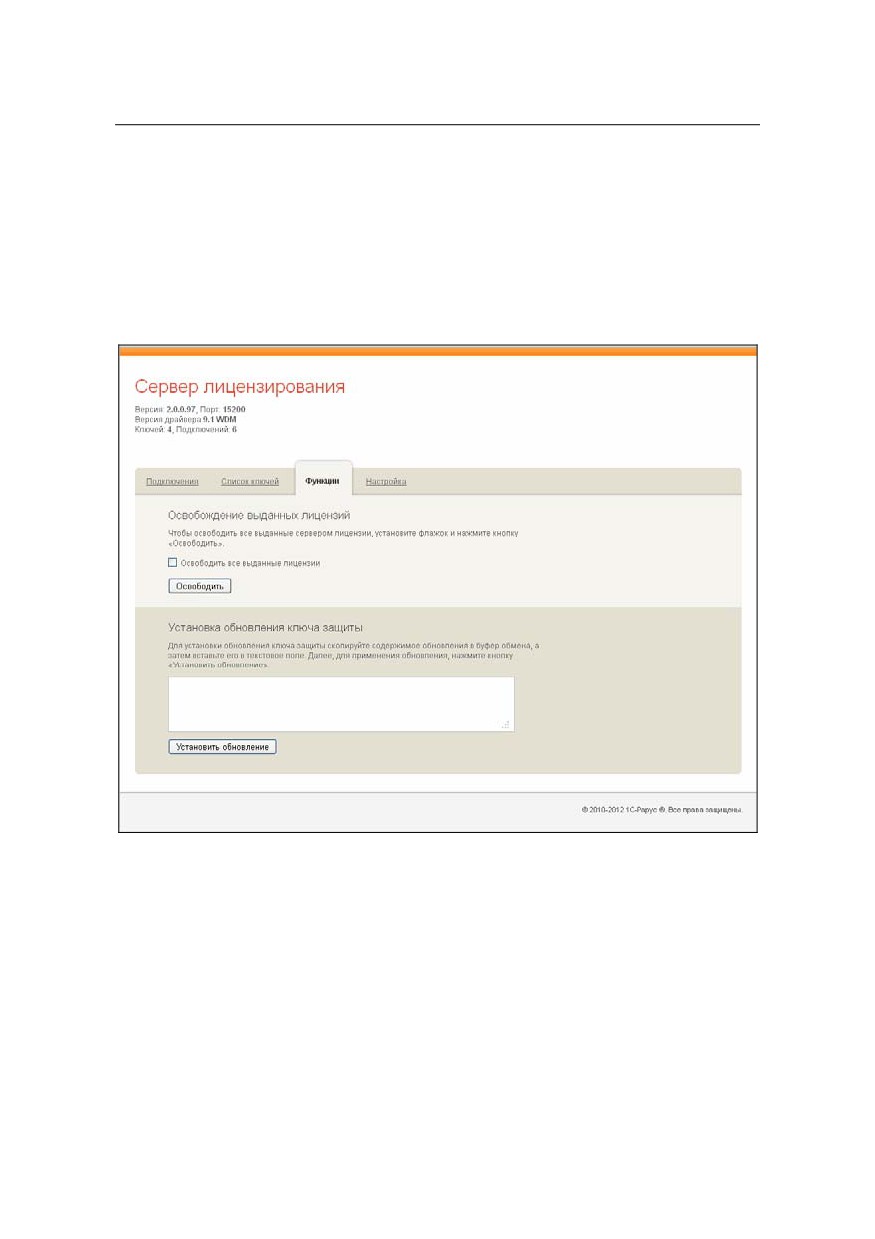

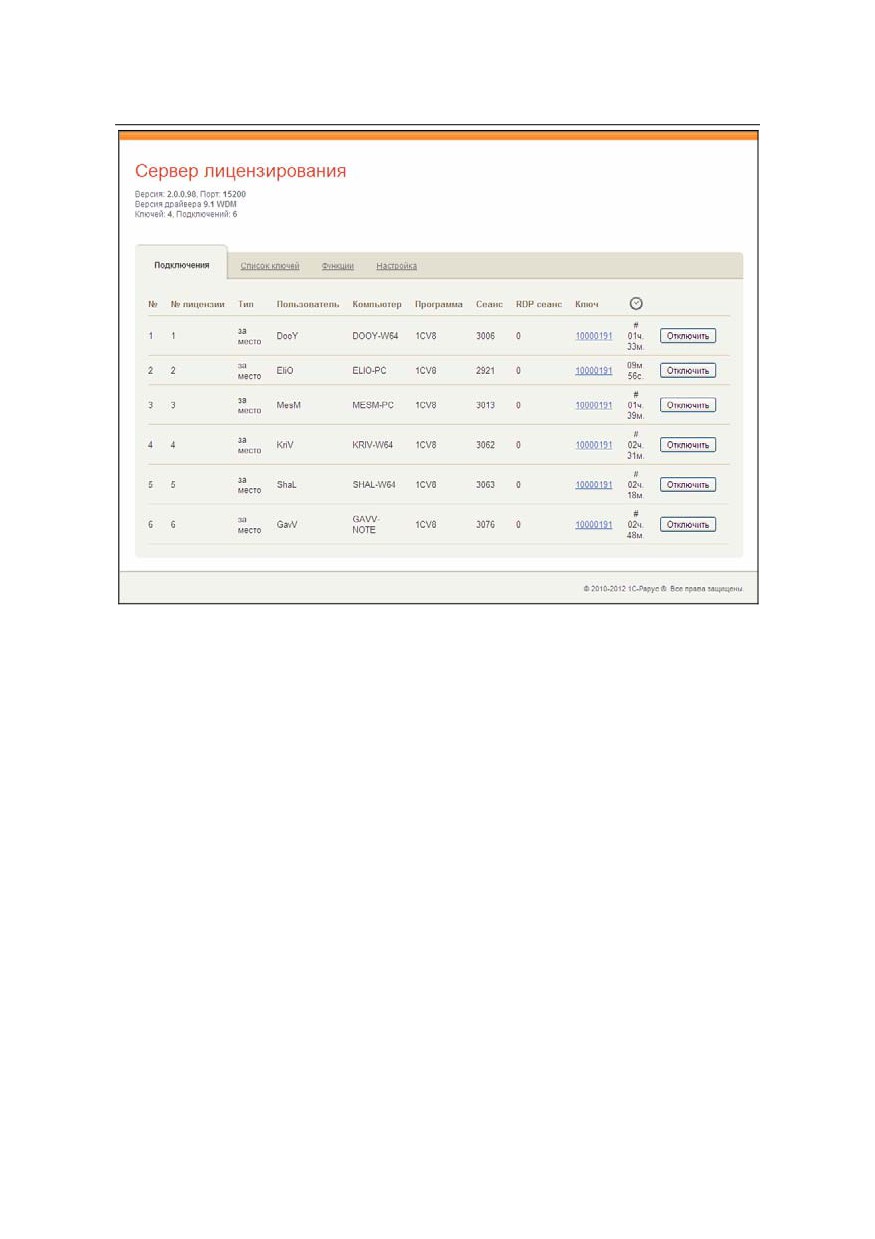

По окончанию установки в браузере, выбранном на данном

компьютере по умолчанию

(например, Internet Explorer),

откроется web-сервер лицензирования, предназначенный для

более детального контроля ключей и лицензий (см. раздел

«Web-сервер лицензирования» на стр. 76).

Если используется аппаратный ключ защиты, то необходимо

подключить этот ключ к USB-порту компьютера, на котором

установлен сервер лицензирования. После этого следует

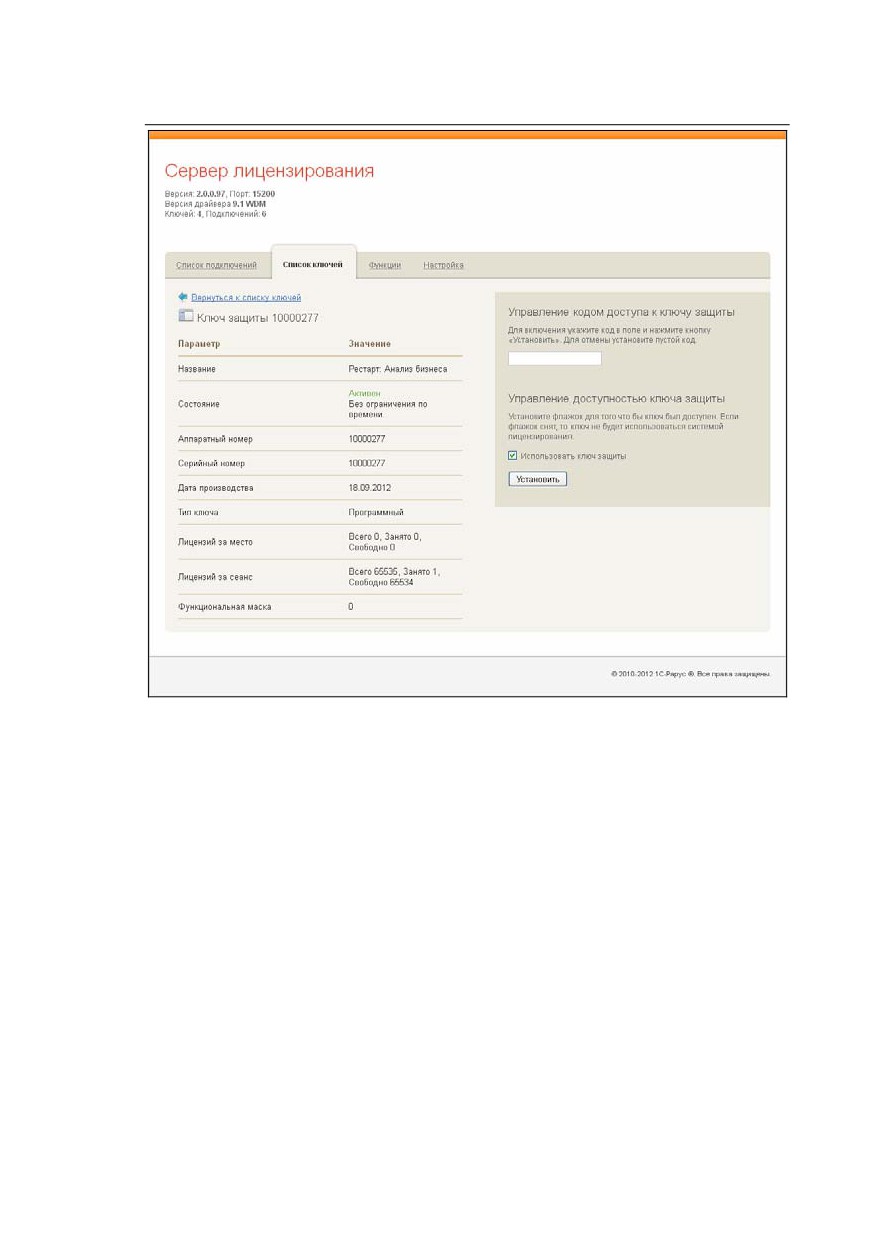

убедиться, что ключ доступен для использования. Для этого

в web-сервере следует перейти на вкладку «Ключи защиты»

и убедиться, что данный ключ отображается в списке

ключей защиты и имеет статус «Активен».

При помощи окна «Настройка защиты» следует настроить

сервер лицензирования. Настройка сервера лицензирования

осуществляется при настройке защиты в программе «Сервер

управления мобильными приложениями»

(см. «Консоль

управления», стр. 28).

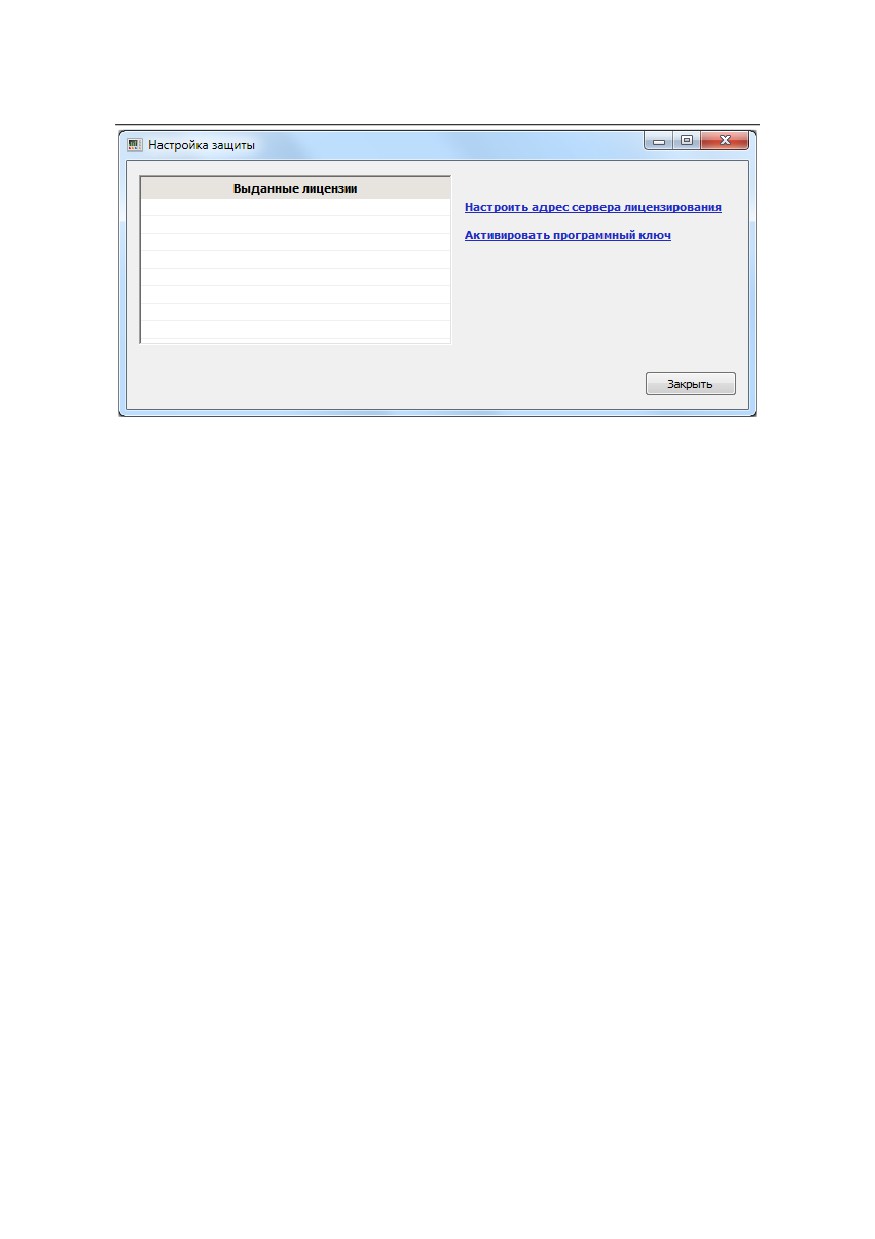

Форма настройки защиты имеет следующий вид.

В данном окне присутствуют следующие команды.

■

«Настроить адрес сервера лицензирования».

■

«Активировать программный ключ».

1.4.4. Настройка адреса сервера лицензирования

После того как сервер лицензирования установлен, на всех

компьютерах, работающих с решением, следует настроить

адрес этого сервера.

Для этого в окне

«Настройка защиты» следует выбрать

пункт «Настроить адрес сервера лицензирования».

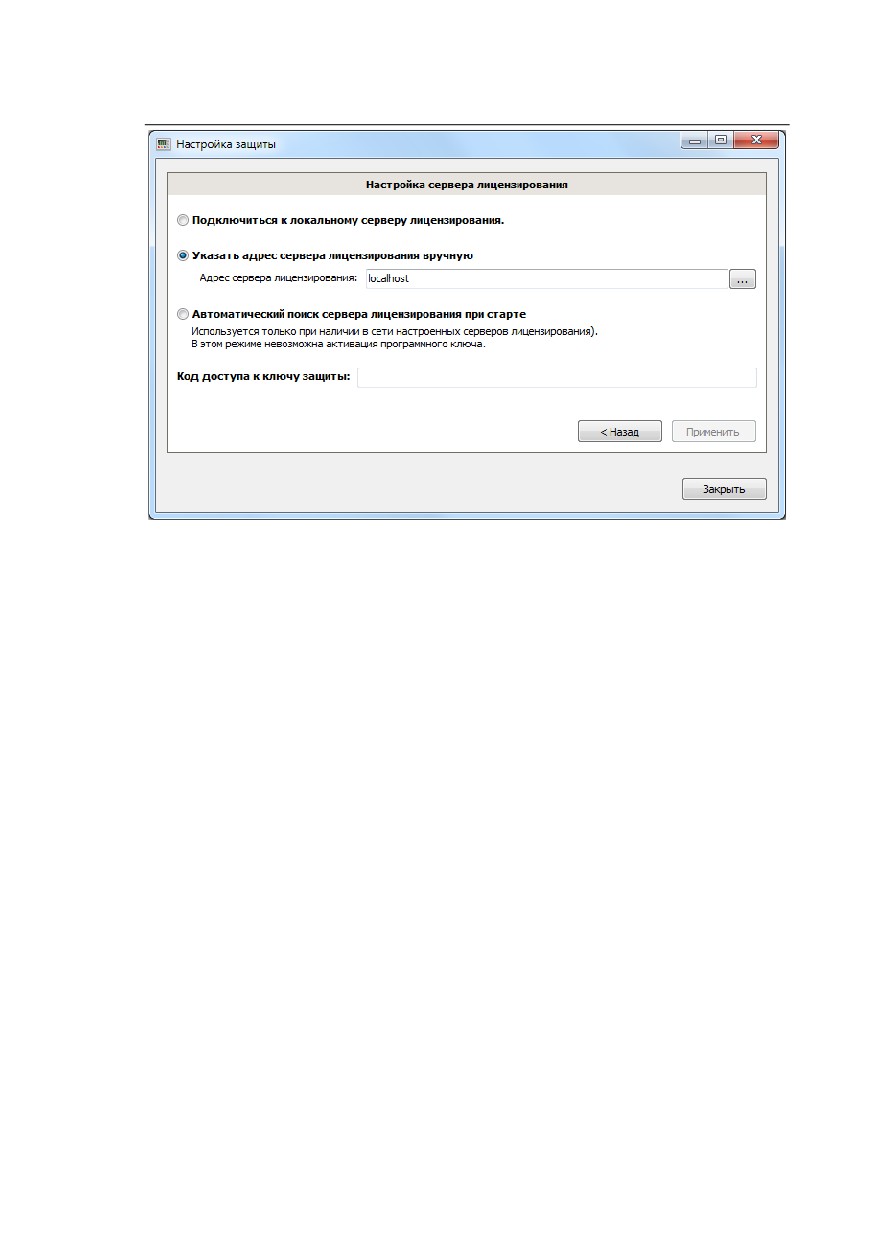

Откроется окно выбора вида сервера.

В этом окне следует выбрать один из трех вариантов

подключения и нажать Применить.

■

«Подключиться к локальному серверу лицензирования».

Этот вариант следует выбирать в случае работы в

локальном режиме: то есть на одном рабочем месте, без

использования сети. Если используется аппаратный ключ

защиты, то его следует подключать к этому компьютеру.

Если же используется программный ключ защиты, то его

следует активировать на данном компьютере. При выборе

этого варианта подключения в константу

«Сервер

лицензирования» записывается значение

*LOCAL - в

этом режиме компонента защиты проверяет наличие

сервера лицензирования на том компьютере, на котором

запущено решение. Если сервер лицензирования

присутствует, то компонента защиты подключается к

нему по протоколу TCP/IP на адрес localhost.

Внимание!

Если информационная база размещена на сервере 1С-

Предприятия, то компонента запускается на сервере и по

умолчанию пытается найти и подключиться к серверу

лицензирования локально (то есть, опять же на сервере).

Это поведение можно изменить, выбрав вариант

подключения «Указать адрес сервера лицензирования

вручную».

■

«Указать адрес сервера лицензирования вручную». Этот

вариант используется в сетевом режиме, является

рекомендуемым. Если он выбран, то следует указать

сетевой адрес компьютера, на котором установлен сервер

лицензирования. По умолчанию сервер лицензирования

устанавливается на сетевой порт 15200.

■

«Автоматический поиск сервера лицензирования при

старте». Этот вариант также используется в сетевом

режиме. При использовании данного варианта

происходит автоматический поиск настроенных серверов

лицензирования в сети. При выборе этого варианта

подключения в константу

«Сервер лицензирования»

записывается значение

*AUTO

- в этом случае

компонента защиты осуществляет поиск сервера

лицензирования. Для этого компонента посылает в сеть

широковещательный UDP запрос. В ответ сервера

лицензирования, доступные в сети, посылают

информацию о себе. После этого компонента защиты

использует первый ответивший сервер. При каждом

запуске операция будет повторяться. В этом режиме

старт защиты наиболее долгий; он может занимать

несколько секунд.

Также в этом окне может быть задан код доступа к ключу.

Этот код позволяет однозначно указать, какой ключ защиты

будет использовать решение. Использоваться будут только

ключи, у которых задан в точности такой же код доступа.

Это может быть удобно, например, если один сервер

обслуживает сети нескольких фирм. Для ключей каждой из

фирм могут быть заданы свои коды доступа. Таким образом,

клиенты из каждой фирмы смогут обращаться только к

ключу своей фирмы.

1.4.5.

Активация программного ключа

Как говорилось выше, система лицензирования может

использовать два вида ключей: аппаратные и программные.

Аппаратные ключи подключаются к USB-разъему

компьютера, на котором установлен сервер лицензирования.

Программные ключи требуют активации. Процесс активации

создает программный ключ на конкретном компьютере, и

данный ключ оказывается привязан к этому конкретному

компьютеру. Можно активировать программный ключ и с

другого компьютера сети, а не только с сервера. Но на

компьютере, на который устанавливается ключ, обязательно

должен быть установлен сервер лицензирования.

Для активации ключа защиты следует в окне «Настройка

защиты» выбрать пункт

«Активировать программный

ключ».

Откроется окно выбора режима работы и способа активации.

В нем следует выбрать локальный либо сетевой режим и

выбрать способ активации ключа.

■

«Автоматический через интернет». Онлайн-активация

выполняется по Интернету. Наиболее быстрый способ

активации.

■

«Активация через файловый запрос». В этом способе

работы программой создается файл запроса активации.

Этот файл каким-либо способом

- например, по

электронной почте - передается в центр лицензирования

(почтовый адрес указан в сообщении, которое появится

на экране сразу после создания файла запроса). На

основании данного файла запроса в центре

лицензирования создается файл активации, который

передается обратно. После загрузки файла активации

пользователь в соответствующей форме указывает путь к

файлу активации и активирует программный ключ. Если

выбран способ активации через файловый запрос, то

следует указать, какое именно действие выполняется:

создание файла запроса или загрузка файла активации.

■

«Активация по телефону». В этом способе работы

пользователь звонит по телефону в центр лицензирования

и зачитывает цифровой код, отображенный программой.

В ответ из центра сообщают цифровой код для

активации. Пользователь вводит этот код в

соответствующее поле и активирует программный ключ.

Данный способ удобен, если есть только телефонная

связь, а связь по Интернету отсутствует.

Рассмотрим эти способы подробнее.

Автоматическая активация через Интернет

Важно!

Для автоматической активации необходимо иметь доступ в

Интернет.

При выборе способа активации

«Автоматический через

интернет»

открывается

экран

ввода

параметров

пользователя.

На этом экране пользователь вводит регистрационный номер

программного продукта и прилагающийся к продукту пин-

код. Пин-коды, входящие в комплект поставки

программного продукта, предназначены для активации и,

при необходимости, последующей реактивации одного и

того же программного ключа. Реактивация используется для

восстановления работоспособности программного ключа в

случае изменения аппаратной составляющей сервера. К

программному продукту прилагаются несколько пин-кодов -

например, на случай, если изменилась аппаратная

составляющая компьютера, на котором установлен сервер

лицензирования и активирован программный ключ. С

помощью дополнительных пин-кодов в этом случае можно

восстановить работоспособность решения.

Также на этом экране пользователю следует указать

параметры своей компании.

После того как введены регистрационный номер

программного продукта, пин-код и параметры пользователя,

следует нажать кнопку

«Активировать ключ через

Интернет». Ключ защиты будет автоматически активирован.

Важно!

В случае, если по какой-либо причине автоматическая

активация ключа не была произведена, обратитесь к Вашему

системному администратору. Сервер активации имеет адрес

https:// support.rarus.ru/activation/

Активация через файловый запрос

При выборе способа активации «Активация через файловый

запрос. Создание запроса активации» открывается экран

ввода параметров пользователя.

После того как введены регистрационный номер

программного продукта, пин-код и параметры пользователя,

следует нажать кнопку

«Сохранить запрос активации в

файл». Программа предложит выбрать место сохранения

файла запроса.

После сохранения файла запроса на следующем экране будет

указано место его сохранения на компьютере и адрес

электронной почты, по которому этот файл следует

отправить.

Сохраненный файл запроса следует отправить по указанному

адресу электронной почты. С ответом будет прислан файл

активации.

Для загрузки файла активации следует выбрать пункт

«Активация через файловый запрос. Загрузка ответа

активации».

Внимание!

Загружать файл активации ключа необходимо на тот же

сервер лицензирования, на котором создавался файл запроса

активации. В противном случае активация ключа

невозможна и ключ будет недоступен.

На открывшемся экране следует указать путь к файлу

активации и нажать кнопку «Активировать ключ».

После этого ключ будет активирован.

Активация по телефону²

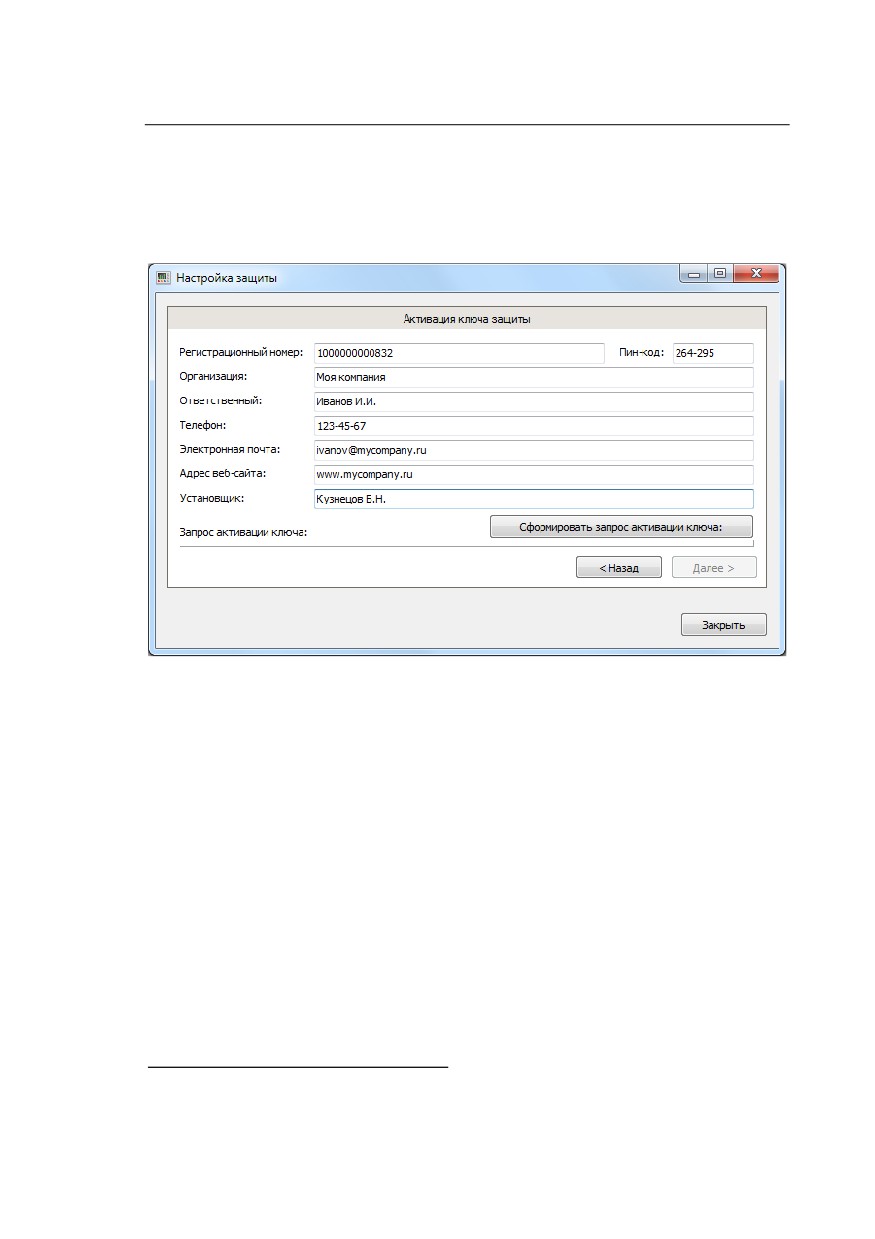

При выборе способа активации «Активация по телефону»

открывается экран ввода параметров пользователя.

После того как введены регистрационный номер

программного продукта, пин-код и параметры пользователя,

следует нажать кнопку «Сформировать запрос активации

ключа». На экране отображаются введенные сведения и

телефон для активации ключа.

² Резервный вариант. Может быть использован при отсутствии доступа к

сети Интернет.

Следует позвонить по телефону и продиктовать цифровой

код, указанный в нижней части экрана, в поле

«Запрос

активации ключа». После того как код продиктован и

принят, следует нажать «Далее».

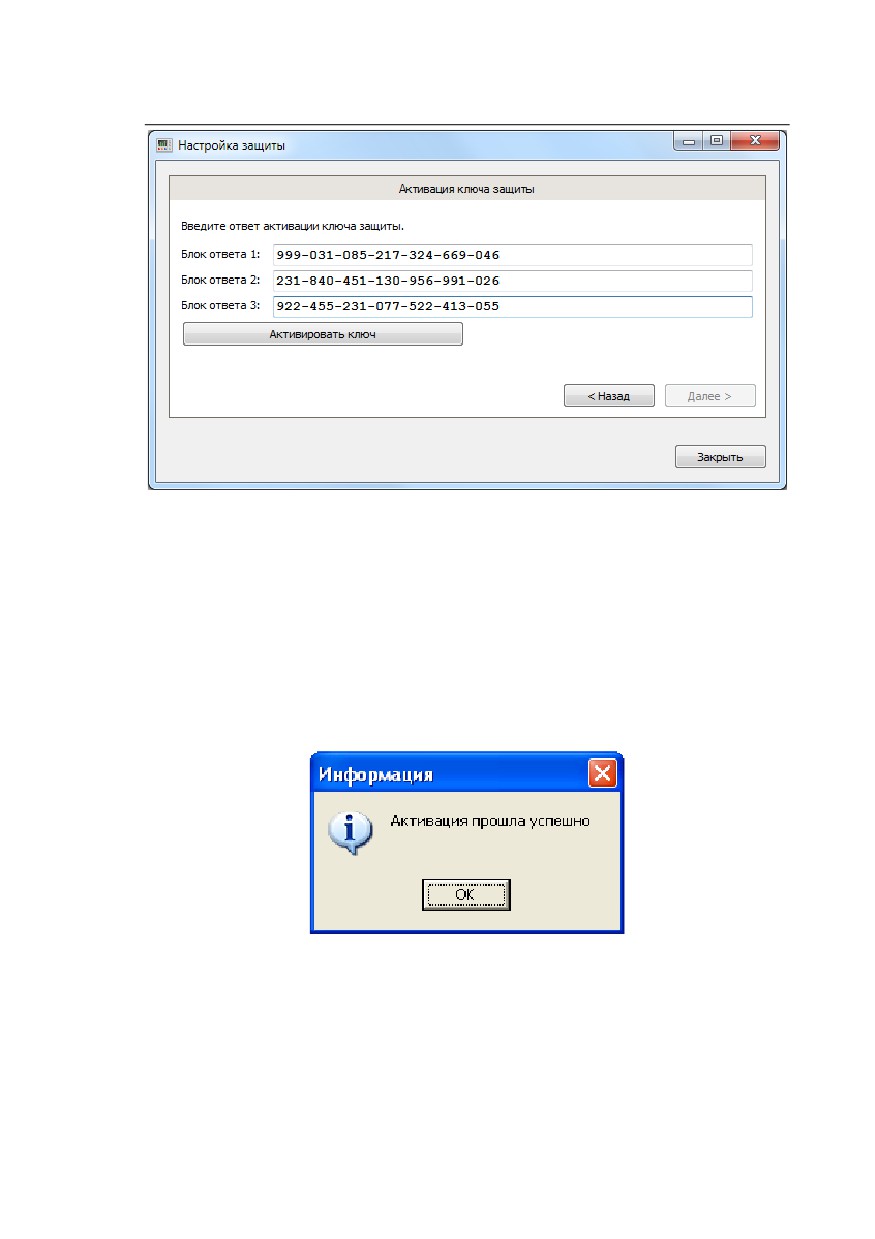

Сотрудник центра лицензирования продиктует Вам ответ

активации ключа защиты. Этот ответ, состоящий из трех

блоков, следует ввести на следующем экране.

В программе проверяется корректность ввода. Если строка

цифр введена неправильно или не полностью, то символы

отображаются красным шрифтом. Если же строка введена

правильно и без ошибок, то цвет символов зеленый.

После того как все три цифровых блока введены, следует

нажать кнопку «Активировать ключ». После этого ключ

будет активирован.

После этого ключ будет активирован.

1.4.6. Сервер лицензирования

Сервер лицензирования предназначен для выдачи

разрешений на работу программных продуктов. Список

программных продуктов, на работу с которыми могут

выдаваться

разрешения,

определяется

списком

подключенных к серверу лицензирования ключей защиты.

Каждый экземпляр программы в обязательном порядке

подключается к серверу лицензирования.

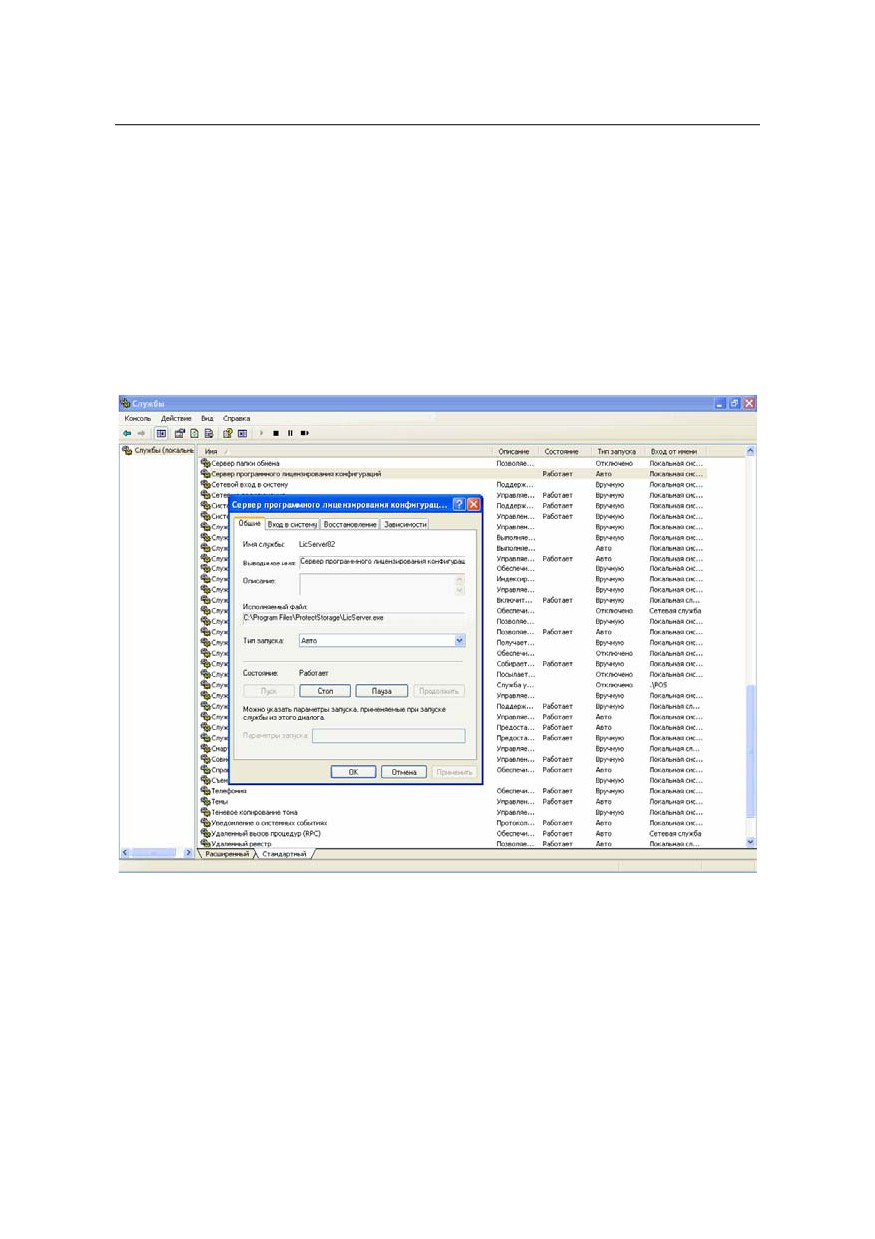

Сервер лицензирования представляет собой службу

Windows. Имя службы: LicServer82, ее описание: «Сервер

программного лицензирования конфигураций».

Система

устанавливается

каталог

%ProgramFiles%\ProtectStorage. Свои настройки программа

хранит в ini-файле, который расположен там же. Вот его

типовое содержание:

port=15200

WebPort=15201

Local=1

user=Cei=Txnv7RSta=HPxTVFhjhiKqnQ6HCxmq2kbH1du4YyVLa46f

x+13xxIEw

password=Cei=Txnv7RSta=HPxTVFhjhiKqnQ6HCxmq2kbH1du4YyV

La46fx+13xxIEw

Строки файла имеют следующее значение:

■

«port» - номер TCP/IP-порта, к которому ожидает

подключения клиента сервер лицензирования. Параметр

может быть настроен через веб интерфейс сервера

лицензирования.

■

«WebPort» - номер TCP-IP порта, на котором доступен

web-интерфейс сервера лицензирования. Настраивается

вручную.

■

«Local» - режим доступности сервера лицензирования.

Если указано значение 0, то сервер лицензирования

доступен в сети по всем сетевым интерфейсам

компьютера. Если же указано значение 1, то сервер

доступен только по локальному адресу Localhost

(127.0.0.1), и подключение к нему возможно только с

этого компьютера в режиме *Local. Параметр может быть

настроен через web-интерфейс сервера лицензирования.

■

«user» - зашифрованное имя пользователя web-

интерфейса.

■

«password» - зашифрованный пароль.

Два последних параметра настраиваются только через web-

интерфейс. Если пользователь не был назначен в web-

интерфейсе, то эти два параметра отсутствуют в файле

настройки.

Внимание!

Если Вы забыли пользователя или пароль, то просто удалите

строчки с «user» и «password» из конфигурационного файла

и перезапустите службу сервера лицензирования.

Вместе с установкой службы сервера лицензирования

программа установит драйвера аппаратного ключа 1С:СЛК.

Список портов, которые использует сервер лицензирования:

■

15200 TCP - сервер лицензирования. Его значение может

быть изменено через конфигурационный файл;

■

15200 UDP - система автоконфигурирования и поиска

серверов в сети. Значение изменить нельзя;

■

15201 TCP - web-интерфейс сервера лицензирования. Его

значение может быть изменено через конфигурационный

файл.

1.4.7.

Web-сервер лицензирования

Для более детального контроля ключей и лицензий на

сервере лицензирования предусмотрен web-сервер, который

отображает текущее состояние сервера лицензирования.

Этот web-сервер автоматически открывается после

установки

сервера

лицензирования

браузере,

установленном на компьютере пользователя по умолчанию.

Web-сервер устанавливается на порт 15201. Этот параметр

может быть изменен на вкладке «Настройка».

Важно!

Сначала следует произвести установку сервера

лицензирования и драйверов ключа защиты. Потом, если

ключ защиты аппаратный, необходимо подключить USB-

ключ защиты. После этого ключ защиты определяется

системой Windows, и далее информация о нем отображается

в web-отчете сервера (см. ниже).

Для получения информации о сервере лицензирования,

ключах и лицензиях нужно открыть в браузере адрес

http://<IP адрес или имя сервера лицензирования>:15201, как

показано на рисунке.

Подключение создается при старте решения на клиенте.

Каждое подключение имеет номер лицензии, которую оно

использует. В случае лицензирования за место, несколько

подключений с одного рабочего места будут использовать

одну и ту же лицензию. Во всех остальных случаях каждому

подключению будет соответствовать уникальный номер

выданной лицензии. Для каждой лицензии указываются:

■

«Тип» - тип счетчика лицензий. Эти счетчики по-разному

обрабатываются на сервере лицензирования.

■

«Пользователь» -

системное

имя пользователя,

подключившегося с данной лицензией;

■

«Компьютер» - строка, идентифицирующая компьютер, с

которого пришел запрос;

■

«Программа» - программа, использующая данную

лицензию;

■

«Сеанс» - номер сеанса 1С;

■

«RDP сеанс» - номер терминальной сессии (в случае

работы через сервер терминалов);

■

«Ключ» - ссылка на ключ, от которого получена

лицензия;

■

- время работы пользователя, подключившегося с

данной лицензией. Каждое подключение имеет активный

период существования в течение 10 минут. Этот интервал

периодически обновляется, если решение активно

используется клиентом. Если активности в работе нет, то

лицензия будет заблокирована на время, указанное на

странице настройки в web-интерфейсе (см. «Настройка»

на стр. 84);

■

- нажатие этой кнопки освобождает

лицензию на сервере. Кнопка может использоваться,

например, если недостаточно лицензий для работы

пользователей, и надо освободить часть использующихся

лицензий

(обычно поставка программного продукта

имеет ограничение по числу лицензий, т. е.

пользователей,

одновременно

работающих

программным продуктом).

Список ключей

На этой вкладке отображается список подключенных к

серверу ключей защиты.

В этом окне может быть задан код доступа для данного

ключа защиты. Этот код позволяет однозначно указать, кто

сможет работать с данным ключом. Доступ к ключу будет

только у того, у кого в параметрах подключения сервера

задан в точности такой же код доступа

(см. раздел

«Настройка адреса сервера лицензирования» на стр. 62). Это

может быть удобно, например, если один сервер

обслуживает сети нескольких фирм. Для ключей каждой из

фирм могут быть заданы свои «пароли» - коды доступа.

Таким образом, клиенты из каждой фирмы смогут

обращаться только к ключу своей фирмы. Также на данной

форме расположен флажок «Использовать ключ защиты».

Если этот флажок снят, то данный ключ не будет

использоваться. Таким образом можно запретить

использование ключа, не отключая его от сервера.

Функции

При помощи данной вкладки можно использовать две

функции управления сервером лицензирования.

Установив флажок «Освободить все выданные лицензии» и

нажав кнопку

«Освободить», можно освободить все

выданные лицензии, т. е. отключить всех пользователей от

сервера.

Данная функция может быть полезна, например, если нужно

отключить большое количество рабочих станций

одновременно.

Внимание!

При перезапуске сервера лицензирования список

подключений сохраняется.

Также при помощи данной вкладки можно обновить

аппаратный ключ из текстового файла. Для этого текст

обновления копируется в буфер обмена, а оттуда

- в

текстовое поле на вкладке, после чего следует нажать кнопку

«Установить обновление». Текст обновления нужно

копировать целиком. Не нужно удалять из него заголовок,

так как это приведет к неработоспособности обновления.

После обновления ключа защиты рекомендуется

перезапустить сервер лицензирования

(в случае сетевой

установки системы лицензирования).

Настройка

На данной вкладке можно поменять номер TCP порта

сервера лицензирования. Для этого следует указать новый

номер порта в соответствующем поле и нажать кнопку

«Установить». По умолчанию сервер подключен к сетевому

порту 15200.

Если флажок «Запретить доступ по сети» установлен, то к

данному серверу будет отсутствовать доступ по сети.

Также на этой вкладке можно указать время, в течение

которого подключение будет активным, даже если

защищенная программа запущена, но не используется.

Кроме того, на данной вкладке можно задать ограничение

доступа к серверу лицензирования. Если указать в

соответствующих полях имя пользователя и пароль и нажать

кнопку

«Установить», то при попытке подключения к

серверу лицензирования пользователям будет выдаваться

запрос на авторизацию.

1.5. ОСОБЕННОСТИ ВЗАИМОДЕЙСТВИЯ С УЧЕТНОЙ

СИСТЕМОЙ

Для взаимодействия учетных систем с мобильными

приложениями

посредством

«Сервера

управления

мобильными приложениями» в этих учетных системах

необходимо установить соответствующие настройки:

■ задать соответствие пользователей информационной базы

и данные их авторизации на мобильном устройстве, а

также определить роли пользователей;

■ выполнить настройку узлов обмена.

Важно!

В учетной системе нельзя выполнять настройку нескольких

узлов обмена для работы с одним СУМП.

Подробно о настройке на стороне учетной системы на

примере типового отраслевого решения на базе

«1С:Розница 8» описано на стр. 145

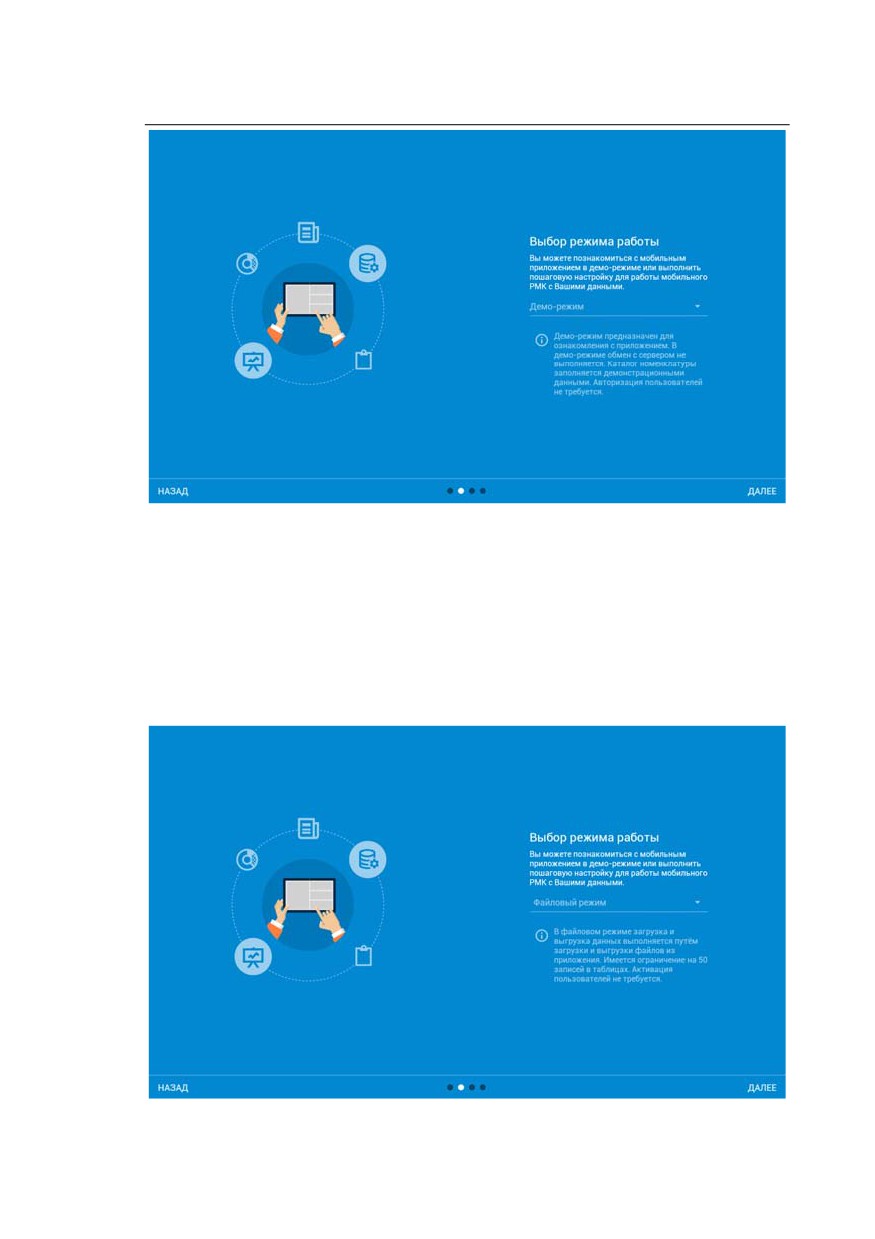

■ Демо-режим - предназначен для ознакомления с

приложением. В демо-режиме пользователю доступна вся

функциональность

мобильного

приложения

за

исключением обмена данными с учетной системой -

обмен с сервером не выполняется. Т.е. все данные,

представленные в Каталоге, являются тестовыми, а

любые создаваемые документы не отправляются на

сервер

(данная функция заблокирована). Информация

в отчетах выстраивается в соответствии с данными,

хранящимися на мобильном устройстве. При

первоначальном запуске мобильного приложения

пользователю предлагается включить этот режим

автоматически. Также в этот режим можно

переключиться в любой момент времени по желанию

пользователя, при этом все данные, с которыми он

работал до этого, будут удалены. Авторизация

пользователей в этом режиме не требуется.

■

Подключение к серверу - режим, в котором обмен

данными происходит через Сервер управления

мобильными приложениями. В режиме подключения к

серверу отсутствует ограничение на количество записей в

таблицах. Требуется авторизация пользователей.

Необходимо наличие

установленного

Сервера

управления мобильными приложениями. Загрузка и

выгрузка данных происходит после соответствующей

команды пользователя или автоматически в зависимости

от настроек. В мобильное приложение загружается

номенклатура с характеристиками, дополнительными

свойствами, штрихкодами, ценами и остатками, а также

заказы покупателей и список контрагентов. Информация

в отчетах выстраивается в соответствии с данными,

загруженными и хранящимися на мобильном устройстве.

Из мобильного приложения выгружаются чеки, заказы

покупателей, смены. Если кассовая смена была закрыта

до обмена, формируется ОРП на стороне учетной

системы.

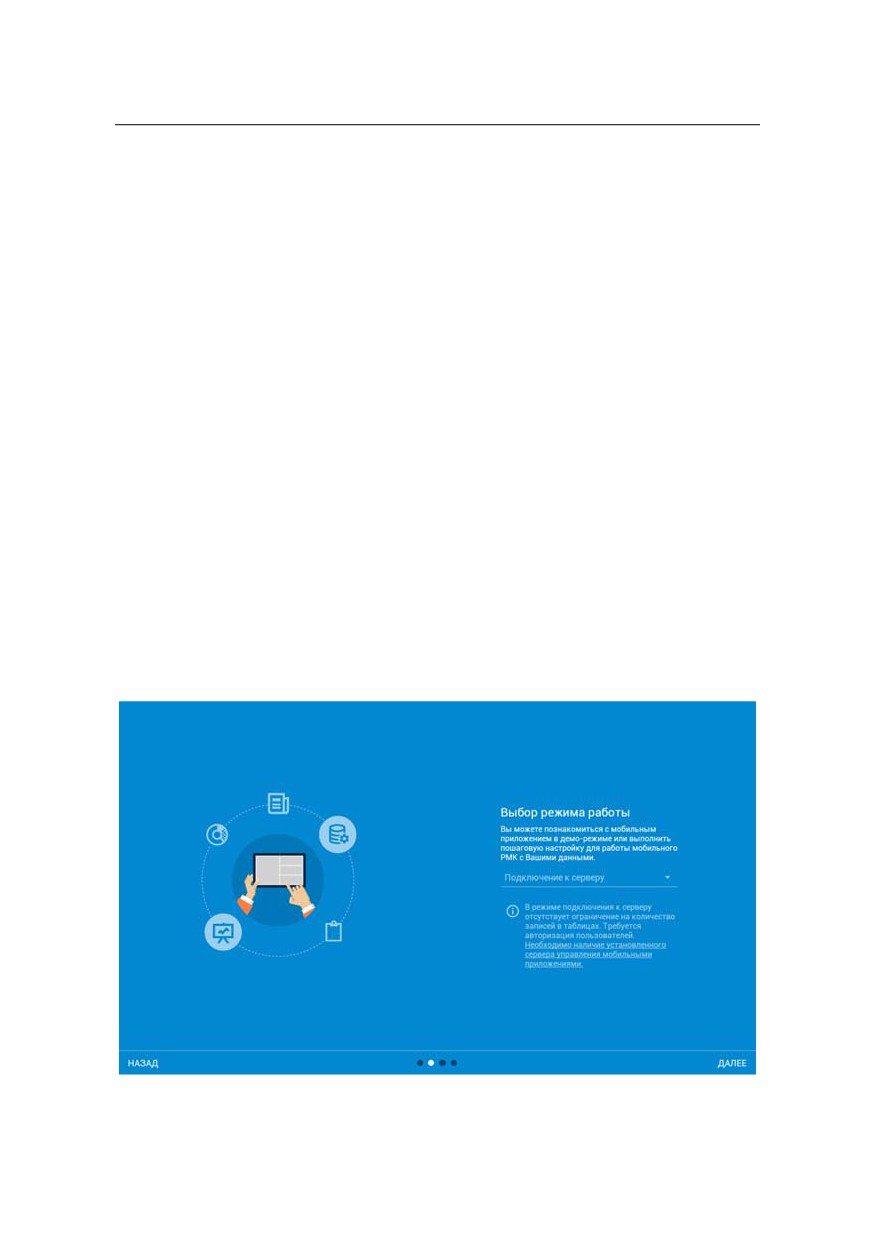

3. В форме выбора режима выбрать режим Подключение к

серверу.

4. На следующем шаге приветствия ввести адрес сервера в

формате:

<IP-адрес сервера>:

<порт> и проверить

подключение.

5. Начать работу с приложением.

6. В форме авторизации ввести логин и пароль

пользователя, заданные ранее в учетной системе в

справочнике Список пользователей мобильных

приложений (о настройке работы с МРМК в учетной

системе см. стр. 145). По умолчанию используются

значения: логин defuser, пароль 11111.

2.1. КАТАЛОГ

содержит каталог товаров

(Каталог), идентичный

справочнику Номенклатура в учетной системе. Перейти в

Каталог можно с помощью кнопки Меню

расположенной в левом верхнем углу формы мобильного

приложения: Меню - Каталог.

В режиме работы Подключение к серверу обновление

Каталога

может

происходить

автоматически

с определенной периодичностью.

Для ручной загрузки Каталога в режиме Подключение к

серверу необходимо в разделе Каталог нажать кнопку

командной панели. Далее в открывшемся боковом меню

обмена следует нажать кнопку Выполнить обмен.

Каталог визуально разделен на 2 части - область навигации

(слева) и область товаров

(справа). В области товаров

отображается список номенклатурных позиций в выбранной

папке Каталога, а также соответствующее количество

товара и цены. В случае если для товара ведется учет по

характеристикам, для товара отображается максимальная

цена характеристики.

Кнопка

командной панели управляет режимом

отображения товаров:

■ крупные значки товаров с картинками;

■ мелкие значки товаров с картинками;

■ список товаров без картинок.

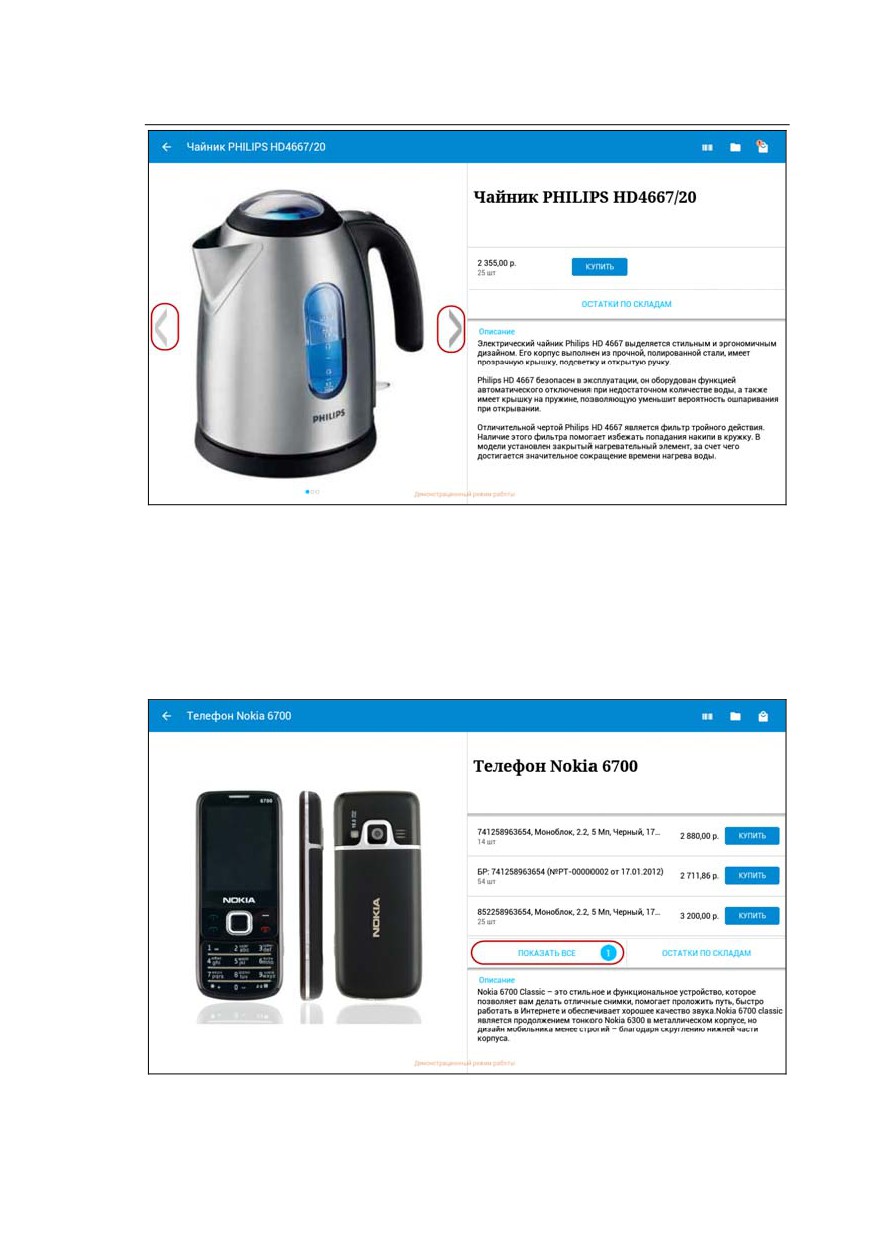

При нажатии на конкретную позицию в списке товаров

можно открыть карточку товара, которая содержит описание

товара, его изображение, а также информацию о цене и

количестве товара. При наличии нескольких изображений

товара переход от одного изображения к другому

осуществляется с помощью кнопок Вперед/Назад.

Добавление товара в корзину можно сделать как из области

товаров, так и из карточки товара - в этом случае

используется кнопка Купить.

Если для товара не назначена цена, то при добавлении его в

корзину пользователю будет предложено ввести цену

вручную (если в учетной системе для этого пользователя

мобильного приложения задана роль с установленным

правом Разрешить указывать цену, если не назначена,

дополнительно см. стр. 146).

100

В Каталоге можно использовать три варианта поиска

товаров:

■ Ручной поиск. При нажатии на кнопку

появляется

строка поиска. Параметрами поиска являются

наименование и штрихкод.

■ Поиск по штрихкоду. При нажатии кнопки

открывается приложение для сканирования Barcode

Scanner

(если приложение не установлено, программа

предложит его установить).

101

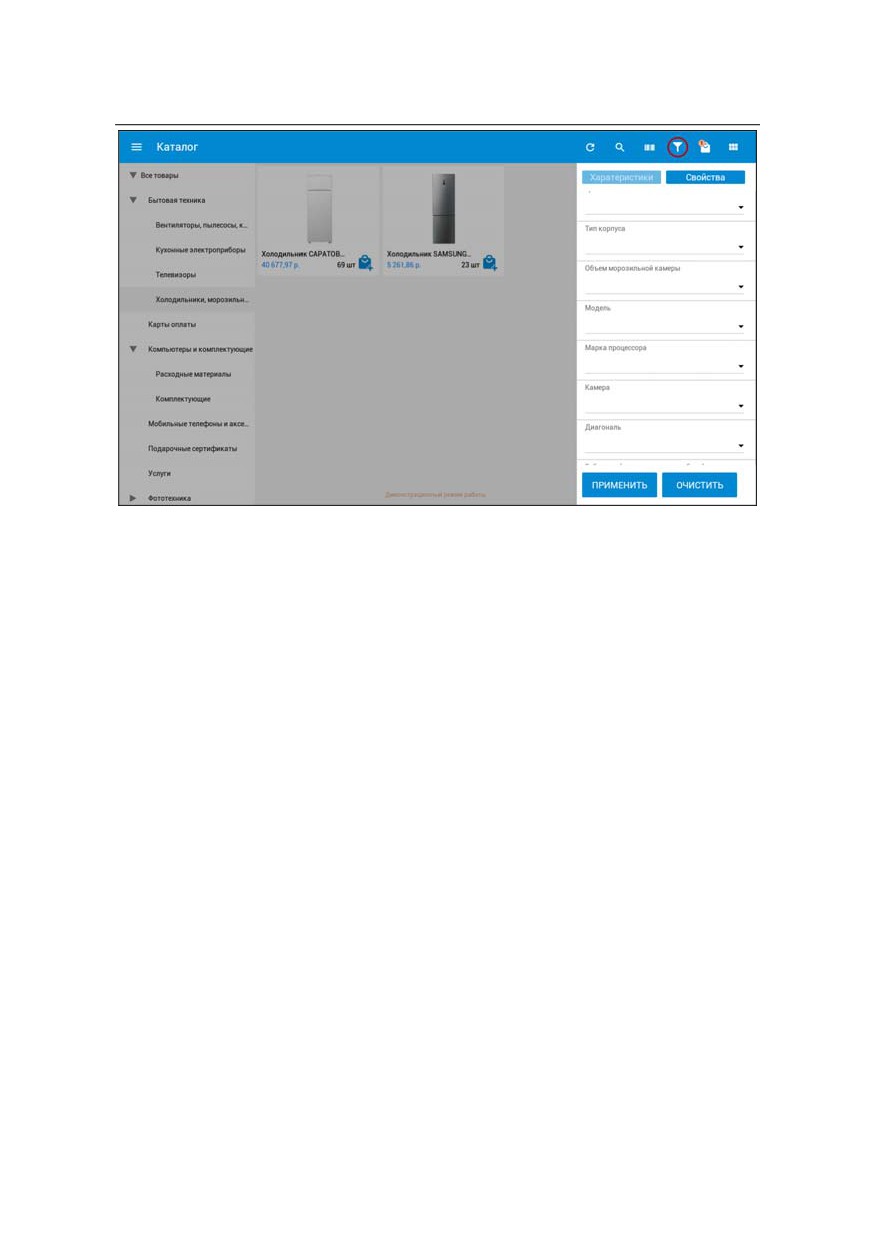

■ Поиск по свойствам. Данный вид поиска работает

только для товаров с указанными дополнительными

свойствами (о дополнительных свойствах номенклатуры

см. в соответствующей документации

«1С:Розница 8»).

Поиск осуществляется как по свойствам самой

номенклатуры, так и по свойствам характеристик

номенклатуры. При нажатии кнопки

командной

панели появляется боковое меню со списком

дополнительных свойств. Также это боковое меню можно

отобразить на экране мобильного устройства, если в

режиме Каталога провести пальцем по экрану

мобильного устройства справа налево от правой границы

формы приложения (сделать свайп). Скрывается боковое

меню повторным нажатием кнопки

103

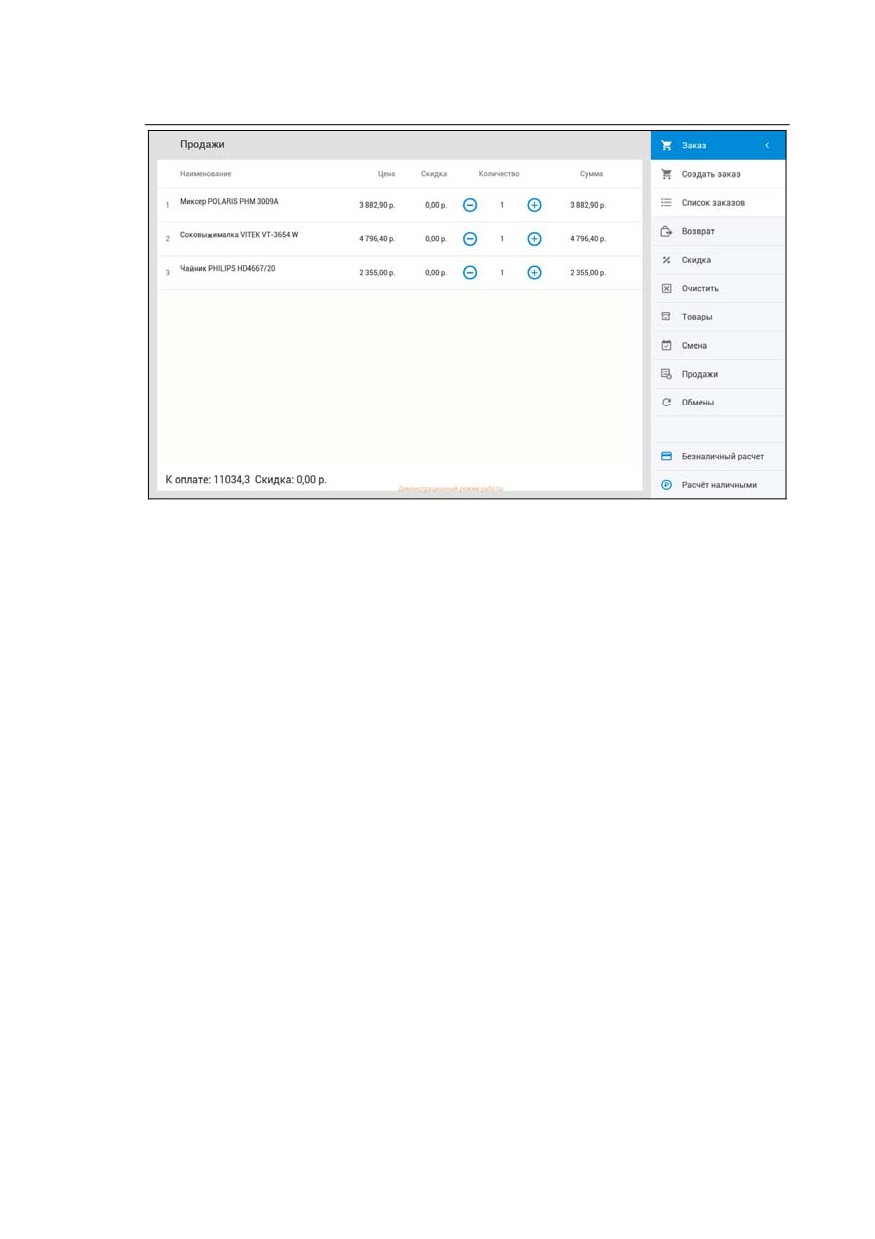

Примечание

При длительном нажатии в области бокового меню формы

Продажи оно сворачивается до значков и таким же образом

разворачивается.

При длительном нажатии в верхней строке формы Продажи

(строка с надписью Продажи) появляется дополнительное

верхнее меню.

Если в окне Продажи сделать свайп справа налево от

правого края формы, появляется форма подбора товаров.

Для настройки поведения Ведущая рука в значении Левая

такой свайп выполняется, соответственно, от левого края

формы (о настройках поведения см. на стр. 130).

2.2.1.

Оформление продаж

Добавление товара

Товар в табличную часть можно добавить либо из Каталога

(переход к Каталогу осуществляется по кнопке Товары -

Каталог), либо считыванием штрихкода встроенной

камерой или подключенным сканером штрихкодов

104

(сканирование активируется кнопкой Товары - Штрихкод).

Также в окне Продажи отображаются товары, ранее

добавленные пользователем в корзину.

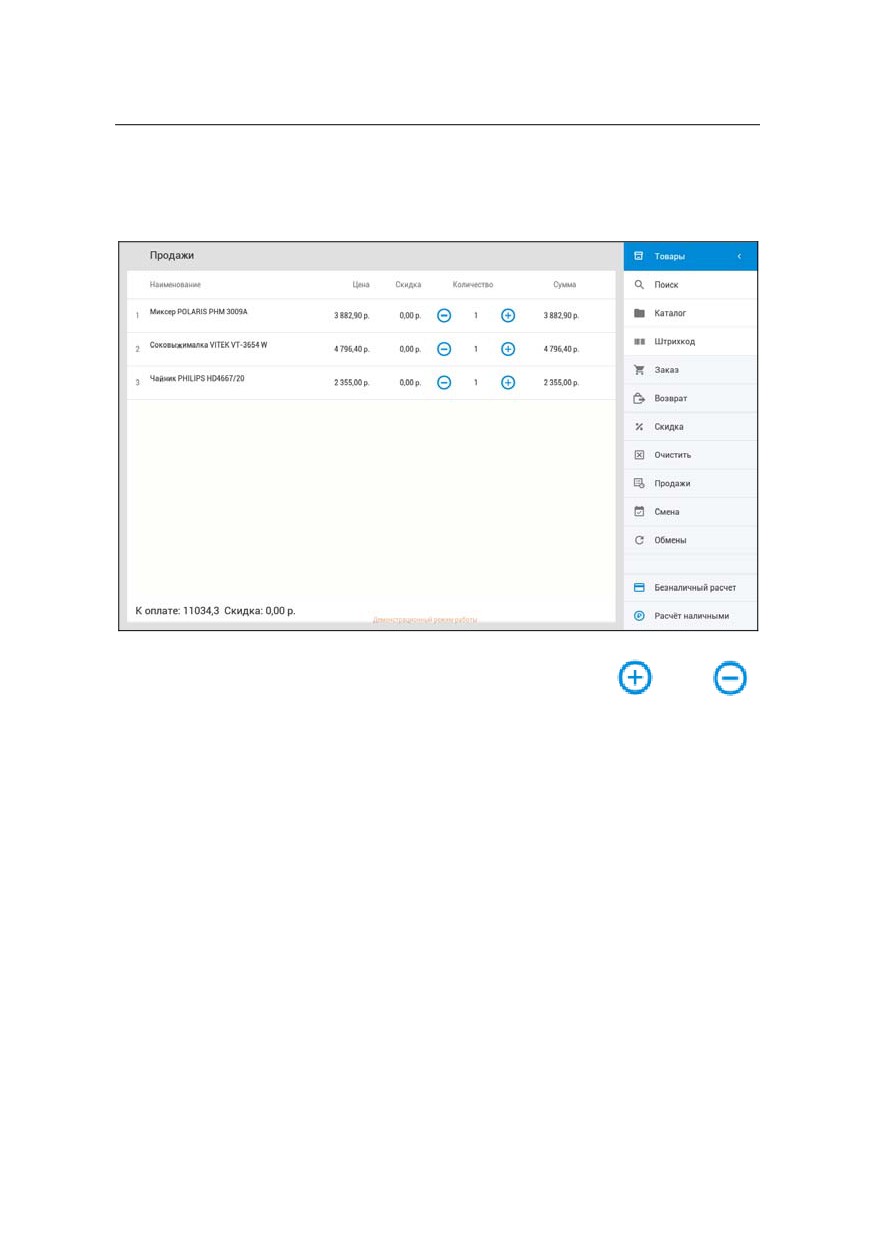

В окне Продажи с помощью кнопок

пользователь может увеличить или уменьшить количество

добавляемого товара. Изменением количества до нуля

можно удалить товарную позицию из списка. Также можно

полностью очистить чек по кнопке Товары - Очистить.

В случае добавления товаров с серийными номерами

пользователю будет предложено ввести серии продаваемых

товаров, если в учетной системе для вида номенклатуры

задана политика учета серий. При этом количество

указанных серий должно совпадать с количеством серийного

товара в документе. Если для текущего магазина

(соответствующего магазину плана обмена) не учитываются

серийные номера при продаже в розницу, ввод серий

становится необязательным.

105

В настройках приложения можно включить контроль

продажи алкогольной продукции с установкой варианта

взаимодействия с ЕГАИС (см. «Настройки взаимодействия с

ЕГАИС» на стр. 141). Если сервис УТМ ЕГАИС не был

настроен,

приложение предупреждает пользователя

о попытке продать алкогольную продукцию без

взаимодействия с ЕГАИС. При добавлении в корзину товара

с признаком

«Алкогольная продукция», приложение

запрашивает считывание «длинного» штрихкода акцизной

марки бутылки и сохраняет считанный код с привязкой

к позиции чека.

Оплата принимается по наличному и безналичному расчету

(кнопки Расчет наличными и Безналичный расчет

соответственно). Соответствие видов оплат по безналичному

расчету задаются в учетной системе в узле обмена с СУМП

(см. «Настройка узла обмена» на стр. 149).

1С-Рарус: Мобильное рабочее место кассира. Руководство пользователя (2017 год) - часть 2
