СП РК 3.03-112-2013

335

Таблица Ю.2 - Условные сопротивления песчаных грунтов средней плотности

Песчаные грунты и их влажность

Условное сопротивление песчаных грунтов

средней плотности в основаниях

кПа

Гравелистые и крупные, независимо от их
влажности

343

Средней крупности:

- маловлажные

294

- влажные и насыщенные водой

245

Мелкие:

- маловлажные

196

- влажные и насыщенные водой

147

Пылеватые:

- маловлажные

196

- влажные

147

- насыщенные водой

ПРИМЕЧАНИЕ Для плотных песков приведенные значения

следует увеличивать на 100 %,

если их плотность определена статическим зондированием, и на 60 % — если их плотность
определена по результатам лабораторных испытаний грунтов.

Таблица Ю.3 - Условные сопротивления крупнообломочных грунтов

Грунт

Условное сопротивление

крупнообломочных грунтов в основаниях,

кПа

Галечниковый (щебенистый) из обломков
пород:

- кристаллических

1470

- осадочных

980

Гравийный (дресвяной) из обломков пород:

- кристаллических

785

- осадочных

490

ПРИМЕЧАНИЕ Значения

приведены для крупнообломочных грунтов с песчаным

заполнителем. Если в крупнообломочном грунте содержится более 40 % глинистого заполнителя,
то значения

для такого грунта принимают по Таблице Ю.1 в зависимости от значений

заполнителя.

Таблица Ю.4 – Коэффициенты

Грунт

Коэффициенты

, м

-1

Гравий, галька, песок гравелистый крупный и средней крупности

0,10

3,0

Песок мелкий

0,08

2,5

Песок пылеватый, супесь

0,06

2,0

Суглинок и глина твердые и полутвердые

0,04

2,0

Суглинок и глина тугопластичные и мягкопластичные

0,02

1,5

СП РК 3.03-112-2013

336

Расчетное сопротивление осевому сжатию оснований из невыветрелых скальных

грунтов

, кПа, следует определять по формуле





(Ю.2)

где γ

=1,4— коэффициент надежности по грунту;

— предел прочности на одноосное сжатие образцов скального грунта, кПа.

Если основания состоят из однородных по глубине слабовыветрелых, выветрелых

или  сильновыветрелых  скальных  грунтов,  их  расчетное  сопротивление  осевому  сжатию
следует  определять,  пользуясь  результатами  статических  испытаний  грунтов  штампом.
При  отсутствии  таких  результатов  допускается  значение

определять для

слабовыветрелых и выветрелых скальных грунтов по Формуле (Ю.2), принимая значение

с понижающим коэффициентом, равным соответственно 0,6 и 0,3; для

сильновыветрелых скальных грунтов — по Формуле (Ю.1) и Таблице Ю.3 как для
крупнообломочных грунтов.

Ю.2 При определении расчетного сопротивления оснований из нескальных грунтов по

Формуле (Ю.1) заглубление фундамента мелкого заложения или фундамента из опускного
колодца следует принимать:

а) для промежуточных опор мостов — от поверхности грунта у опоры на уровне

срезки в пределах контура фундамента, а в русле рек  — от  дна водотока  у опоры после
понижения  его  уровня  на  глубину  общего  и  половину  местного  размыва  грунта  при
расчетном  расходе  в  соответствии  с  требованиями  СН  РК  3.03-12  (6.2.17-6.2.19)  и
5.4.1 – 5.4.3 настоящего свода правил;

б) для обсыпных устоев — от естественной поверхности грунта с увеличением на

половину высоты конуса насыпи у передней грани фундамента по оси моста;

в) для труб замкнутого контура — от естественной поверхности грунта с

увеличением на половину минимальной высоты насыпи у рассматриваемого звена;

г) для труб незамкнутого контура — от низа лотка или обреза фундамента.
Ю.3 Расчетные сопротивления, вычисленные по Формуле (Ю.1) для глин или

суглинков в основаниях фундаментов мостов, расположенных в пределах постоянных
водотоков, следует увеличивать на 14,7

, кПа, где

— глубина воды, м, от наинизшего

уровня межени до уровня, принимаемого по Ю.2 а).

СП РК 3.03-112-2013

Приложение Я

(обязательное)

Методика проверки несущей способности по грунту фундамента из свай

или опускного колодца как условного фундамента мелкого заложения

Условный фундамент следует принимать в форме прямоугольного параллелепипеда.

Его размеры для свайного фундамента с заглубленным в грунт ростверком необходимо
определять по Рисункам Я.1 и Я.2, с расположенным над грунтом ростверком — по
Рисункам Я.3 и Я.4, для фундамента из опускного колодца — по Рисунку Я.5.

Приведенное на Рисунках Я.1 – Я.5 среднее значение расчетных углов трения

грунтов



, прорезанных сваями, следует определять по формуле

i i



 



(Я.1)

где



— расчетный угол внутреннего трения

-го слоя грунта, расположенного в

пределах глубины погружения свай в грунт;

— толщина

-го слоя;

— глубина погружения свай в грунт от подошвы ростверка или расчетной

поверхности грунта, м, положение которой следует принимать согласно 11.2.4.

Несущую способность основания условного фундамента проверяют согласно 11.2.2,

при этом подлежащие проверке среднее

, кПа, и максимальное

max

, кПа, давления на

грунт в сечении 3 – 4 по подошве условного фундамента (см. Рисунки Я.1 – Я.5) следует
определять по формулам:

СП РК 3.03-112-2013

338

при

10 ;

м c





при



м c







Рисунок Я.1 — Условный свайный фундамент с ростверком,

заглубленным в грунт, при угле наклона свай менее φ



Рисунок Я.2 — Условный свайный фундамент с ростверком,

заглубленным в грунт, при угле наклона свай более φ



Рисунок Я.3 — Условный свайный фундамент с ростверком,

расположенным над грунтом, при угле наклона свай менее φ

СП РК 3.03-112-2013



Рисунок Я.4 — Условный свайный фундамент с ростверком,

расположенным над грунтом, при угле наклона свай более φ

б)



а — без уступов; б — с уступами.

Рисунок Я.5 — Условный фундамент из опускного колодца

Таблица Я.1 - Коэффициенты

пропорциональности

СП РК 3.03-112-2013

340

Приложение 1

(обязательное)

Методика проверки несущей способности подстилающего слоя грунта

Проверку несущей способности подстилающего слоя грунта следует производить

исходя из условия

Таблица 1.1 - Коэффициенты



Коэффициент



для круглого

в плане

фундамента

для прямоугольного в плане фундамента в зависимости от отношения сторон его подошвы

1,2

1,4

1,6

1,8

2,0

2,4

2,8

3,2

10 и

более

1,000

0,2

0,949

0,960

0,968

0,972

0,974

0,975

0,976

0,977

0,4

0,756

0,800

0,830

0,848

0,859

0,866

0,870

0,875

0,972

0,879

0,880

0,881

0,6

0,547

0,606

0,651

0,682

0,703

0,717

0,727

0,757

0,746

0,749

0,753

0,754

0,755

0,8

0,390

0,449

0,496

0,532

0,558

0,578

0,593

0,612

0,623

0,630

0,636

0,639

0,642

1,0

0,285

0,334

0,378

0,414

0,441

0,463

0,482

0,505

0,520

0,529

0,540

0,545

0,550

1,2

0,214

0,257

0,294

0,325

0,352

0,374

0,392

0,419

0,437

0,449

0,462

0,470

0,477

1,4

0,165

0,201

0,232

0,260

0,284

0,304

0,321

0,350

0,369

0,383

0,400

0,410

0,420

1,6

0,130

0,160

0,187

0,210

0,232

0,251

0,267

0,294

0,314

0,329

0,348

0,360

0,374

1,8

0,106

0,130

0,153

0,173

0,192

0,209

0,224

0,250

0,270

0,285

0,305

0,320

0,337

2,0

0,087

0,108

0,127

0,145

0,161

0,176

0,189

0,214

0,233

0,241

0,270

0,285

0,304

2,2

0,073

0,090

0,107

0,122

0,137

0,150

0,163

0,185

0,208

0,218

0,239

0,256

0,280

2,4

0,062

0,077

0,092

0,105

0,118

0,130

0,141

0,161

0,178

0,192

0,213

0,230

0,258

2,6

0,053

0,066

0,079

0,091

0,102

0,112

0,123

0,141

0,157

0,170

0,191

0,208

0,239

2,8

0,046

0,058

0,069

0,079

0,089

0,099

0,108

0,124

0,139

0,152

0,172

0,189

0,228

3,0

0,040

0,051

0,060

0,070

0,078

0,087

0,095

0,110

1,124

0,136

0,155

0,172

0,208

3,2

0,036

0,045

0,053

0,062

0,070

0,077

0,085

0,098

0,111

0,122

0,141

0,158

0,190

3,4

0,032

0,040

0,048

0,055

0,062

0,069

0,076

0,088

0,100

0,110

0,128

0,144

0,184

СП РК 3.03-112-2013

341

Таблица 1.1 - Коэффициенты



Коэффициент



для круглого

в плане

фундамента

для прямоугольного в плане фундамента в зависимости от отношения сторон его подошвы

1,2

1,4

1,6

1,8

2,0

2,4

2,8

3,2

10 и

более

3,6

0,028

0,036

0,042

0,049

0,056

0,062

0,068

0,080

0,090

0,100

0,117

0,133

0,175

3,8

0,024

0,032

0,038

0,044

0,050

0,056

0,062

0,072

0,082

0,091

0,107

0,123

0,166

4,0

0,022

0,029

0,035

0,040

0,046

0,051

0,056

0,066

0,075

0,084

0,095

0,113

0,158

4,2

0,021

0,026

0,031

0,037

0,042

0,048

0,051

0,060

0,069

0,077

0,091

0,105

0,150

4,4

0,019

0,024

0,029

0,034

0,038

0,042

0,047

0,055

0,063

0,070

0,084

0,098

0,144

4,6

0,018

0,022

0,026

0,031

0,035

0,039

0,043

0,051

0,058

0,065

0,078

0,091

0,137

4,8

0,016

0,020

0,024

0,028

0,032

0,036

0,040

0,047

0,054

0,060

0,072

0,085

0,132

5,0

0,015

0,019

0,022

0,026

0,030

0,033

0,037

0,044

0,050

0,056

0,067

0,079

0,126

Значение коэффициента



принимается по Таблице 1.1 в зависимости от отношения

для круглого фундамента и от отношений

— для прямоугольного в плане

фундамента. Здесь

— большая сторона прямоугольного в плане фундамента,

—

меньшая его сторона или диаметр круглого в плане фундамента.

Проверку несущей способности подстилающего слоя грунта под фундаментом из

свай или из опускного колодца следует производить как под условным фундаментом
размерами, принимаемыми согласно Приложению Я.

(продолжение)

СП РК 3.03-112-2013

342

Приложение 2

(обязательное)

Методика определения дополнительного давления на основание устоя

от веса примыкающей части подходной насыпи

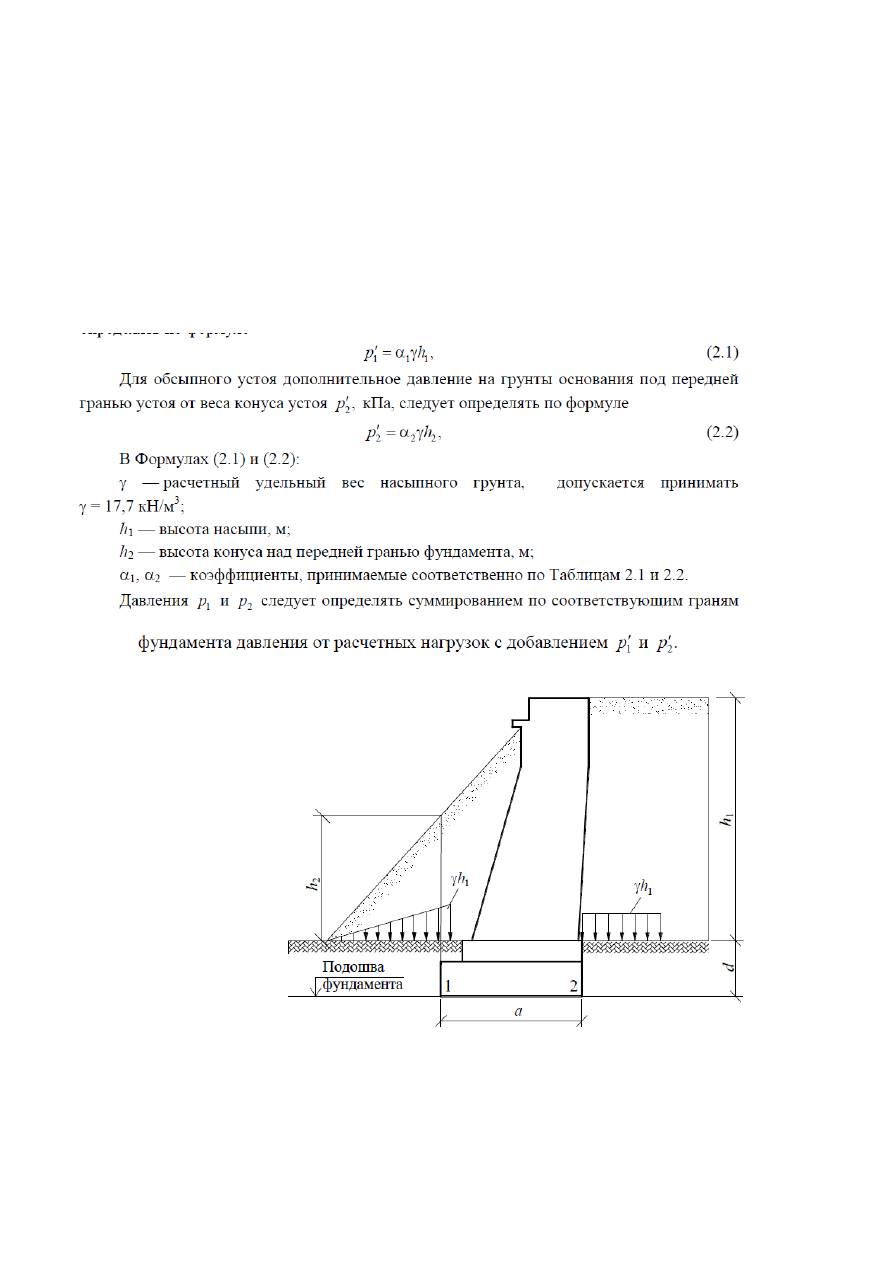

2.1 Дополнительное давление на грунты основания под задней гранью устоя (в

уровне подошвы фундамента) от веса подходной насыпи (Рисунок 2.1)



кПа, следует

определять по формуле

1 — передняя грань; 2 — задняя грань.

Рисунок 2.1 — Схема распределения дополнительного давления от веса подходной

насыпи на грунты основания обсыпного устоя

СП РК 3.03-112-2013

Таблица 2.1 - Значения коэффициента



Глубина заложения

фундамента

, м

Высота

насыпи

, м

Значение коэффициента



для задней

грани устоя

для передней грани устоя

при длине подошвы фундамента

, м

до 5

10
20
30

0,45
0,50
0,50

0,10
0,10

—

0,05
0,06

0
0
0

10
20
30

0,40
0,45
0,50

0,20
0,25

—

0,05
0,10
0,10

0,05
0,05

10
20
30

0,30
0,35
0,40

0,20
0,30

—

0,15
0,20
0,20

0,10
0,15
0,15

10
20
30

0,35
0,40
0,45

0,20
0,25

—

0,10
0,15
0,20

0,05
0,10
0,15

10
20
30

0,25
0,30
0,35

0,20
0,30

—

0,20
0,20
0,20

0,15
0,20
0,20

10
20
30

0,20
0,25
0,30

0,20
0,30

—

0,20
0,25
0,25

0,15
0,20
0,20

ПРИМЕЧАНИЕ 1 Для промежуточных значений

коэффициент



следует определять

интерполяцией.
ПРИМЕЧАНИЕ 2 При расчете фундамент глубокого заложения рассматривается как условный,
ограниченный контуром, принимаемым согласно Приложению Я.

Таблица 2.2 - Значения коэффициента



Глубина заложения фундамента

, м

Значение коэффициента



при высоте конуса

, м

0,4

0,5

0,6

0,3

0,4

0,5

0,2

0,3

0,4

0,1

0,2

0,3

0,1

0,2

0,1

ПРИМЕЧАНИЕ Для промежуточных значений

коэффициент



следует определять интерполяцией.

2.2 Относительный эксцентриситет равнодействующей нагрузок в уровне подошвы

фундамента мелкого заложения следует определять по формуле

СП РК 3.03-112-2013

344

Приложение 3

(информационное)

Расчет прочности круглых сечений железобетонных элементов

на внецентренное сжатие

Прочность внецентренно сжатых железобетонных элементов круглого сечения

(см. Рисунок 3.1) с ненапрягаемой арматурой, равномерно распределенной по окружности
(при числе продольных стержней не менее 6), приводится из условия

















345

- радиус поперечного сечения

Рисунок 3.1 - Схема, принимаемая при расчете круглого сечения

внецентренно сжатого элемента

СП РК 3.03-112-2013

346

Библиография

[1] Указания по устройству и конструкции мостового полотна на железнодорожных

мостах.

[2] ТУ 14-1-5120-92. Прокат листовой низколегированный высокого качества для

мостостроения.

[3] ТУ 14-4-1216-82. Канаты стальные оцинкованные спиральные закрытой

конструкции.

[4] ТУ 14-4-13-83-86. Невитые пучки и канаты из параллельных оцинкованных

проволок.

[5] ТУ 14-2-207-76. Сталь гнутая, профили волнистые листовые.
[6] ТУ 24-1-12-181-75. Отливки.
[7] ТУ 14-1-287-72. Сталь легированная горячекатаная для заклепок.
[8] ТУ 14-4-1231-83. Дюбели-гвозди с насаженными шайбами с цинковым

покрытием для поршневых монтажных пистолетов.

[9] ТУ 10-69-369-87. Гвозди строительные винтовые специальные.

СП РК 3.03-112-2013

347

УДК 624.21(574)

МКС 93.040

Ключевые слова:

проектирование, расчет, прочность, жесткость, трещиностойкость,

устойчивость,  выносливость,  конструирование,  мостовые  сооружение,  водопропускная
труба,  нагрузки  и  воздействия,  бетонные  и  железобетонные  конструкции,  стальные
конструкции,  сталежелезобетонные  конструкции,  деревянные  конструкции,  основания  и
фундаменты

СП РК 3.03-112-2013

348

Ресми басылым

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҰЛТТЫҚ ЭКОНОМИКА МИНИСТРЛІГІНІҢ

ҚҰРЫЛЫС, ТҰРҒЫН ҮЙ-КОММУНАЛДЫҚ ШАРУАШЫЛЫҚ ІСТЕРІ ЖӘНЕ

ЖЕР РЕСУРСТАРЫН БАСҚАРУ КОМИТЕТІ

Қазақстан Республикасының

ЕРЕЖЕЛЕР ЖИНАҒЫ

ҚР ҚН 3.03-112-2013

КӨПІРЛЕР ЖӘНЕ ҚҰБЫРЛАР

Басылымға жауаптылар: «ҚазҚСҒЗИ» АҚ

050046, Алматы қаласы, Солодовников көшесі, 21

Тел./факс: +7 (727) 392-76-16 – қабылдау бөлмесі

Издание официальное

КОМИТЕТ ПО ДЕЛАМ СТРОИТЕЛЬСТВА, ЖИЛИЩНО-КОММУНАЛЬНОГО

ХОЗЯЙСТВА И УПРАВЛЕНИЯ ЗЕМЕЛЬНЫМИ РЕСУРСАМИ МИНИСТЕРСТВА

НАЦИОНАЛЬНОЙ ЭКОНОМИКИ РЕСПУБЛИКИ КАЗАХСТАН

СВОД ПРАВИЛ

Республики Казахстан

СН РК 3.03-112-2013

МОСТЫ И ТРУБЫ

Ответственные за выпуск: АО «КазНИИСА»

050046, г. Алматы, ул. Солодовникова, 21

Тел./факс: +7 (727) 392-76-16 – приемная

содержание .. 43 44 45
