ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

a Снимите:

Необходимые приспособления и

специнструменты

- вакуумный насос (с м. Вакуумный насос:

Снятие и установка) (Г л а в а

37A,

Mot. 1573

Опора головки

блока

Механические устройства управления),

цилиндров

- топливопровод высокого давления между ТНВД

и топливораспределительной рампой (см.

Трубопровод высокого давления между

Моменты затяжкиm

ТНВД и рампой: Снятие и установка) ,

- маслоотделитель

(см. Маслоотделитель:

болт

крепления

40 Нм + 34˚ ±

Снятие и установка)

шестерни ТНВД

6˚

- сливную топливную рампу (см. Рампа слива

болты

крепления

10 Нм

топлива от форсунок: Снятие и установка) ,

крышек подшипников

распределительного

- топливопроводы высокого давления между

вала

топливораспределительной р а м п о й и

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и форсункой:

Снятие и установка) ,

СНЯТИЕ

- форсунки

(с м.

Форсунка дизельного

двигателя: Снятие и установка) ,

I - СНЯТИЕ

- крышку головки б л о к а цилиндров (см.

10A,

Двигатель в сборе и нижняя часть

X62, СИЛОВАЯ ПЕРЕДАЧА

двигателя,

Крышка г о л о в к и блока

цилиндров: Снятие и установка, с. 10A-66) ,

a Снимите двигатель в сборе с коробкой передач

(см. Двигатель в сборе с коробкой передач:

Снятие и установка) .

a Снимите:

- цепь привода Г Р М (см. 1 0 A, Двигатель в

сборе и нижняя ч а с т ь двигателя, Цепь

привода ГРМ: Снятие и установка, с. 10A-28)

,

- зубчатые ш к и в ы п р и в о д а Г Р М (см.

10A,

Двигатель в сборе и нижняя часть

двигателя, Зубчатый ш к и в коленчатого

вала: Снятие и установка, с. 10A-62) .

X73 - X74, M9R, 760 - X81, M9R, 760 761 762

763 812 814 815 - X84, M9R, 721 722 724 - X91,

M9R, 800 802 803 805 806 808 809 814 815 816

820 845 849 - X45 - X95 - X62, СИСТЕМА

СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

ГАЗОВ EURO 05 С БОРТОВОЙ СИСТЕМОЙ

ДИАГНОСТИКИ

a Снимите датчик температуры отработавших

газов (см. Датчик давления ОГ: Снятие и

установка) .

10A-78

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

II - СНЯТИЕ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

114279

114274

a Зафиксируйте шестерню ТНВД (3 ) с помощью

a Установите крышку головки блока цилиндров на

тисков с мягкими губками.

(Mot. 1573).

a Снимите б о л т (5 ) с шестерни, удерживая

a Снимите:

распределительный в а л (4 ) в неподвижном

состоянии.

- болтыкрепления к р ы ш е к

подшипников

распределительного вала,

УСТАНОВКА

- крышки подшипников распределительных

валов,

I - ПОДГОТОВКА К УСТАНОВКЕ

- распределительный в а л

(1)

с о стороны

впускных клапанов,

a Используйте ОЧИСТИТЕЛЬ ПОВЕРХНОСТЕЙ

(см. Автомобиль: Детали и материалы для

- распределительный в а л

(2)

с о стороны

ремонта) (Глава 04B, Применяемые горюче-

выпускных клапанов.

смазочные материалы, эксплуатационные

жидкости и составы):

Примечание:

- распределительные валы,

К р ы ш к и подшипников

маркируются

- крышки подшипников распределительных

производителем.

валов,

- подшипники крышки головки блока цилиндров.

Снятие шестерни ТНВД

a Проверьте , чтобы зубья ведущей шестерни не

a Данная операция выполняется только п р и

были сломаны, сколоты или поцарапаны.

замене распределительного вала выпускных

a детали, подлежащие обязательной замене:

клапанов или шестерни ТНВД.

болт к р е п л е н и я з у б ч а т о г о шкива

распределительного вала

10A-79

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

II - УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

a Заверните, не затягивая, болты крепления

крышек подшипников распределительных валов.

a Затяните требуемым моментом болты

крепления

к р ы ш е к подшипников

распределительного вала (10 Нм).

a Снимите крышку головки блока цилиндров с

(Mot. 1573).

114274

a Установите крышку головки блока цилиндров на

127872

(Mot. 1573).

a Установите:

a Смажьте моторным маслом опоры подшипников

распределительных валов в крышке головки

- паз распределительного в а л а (12) выпускных

блока цилиндров.

клапанов горизонтально (большим сегментом

a Установите:

(13) вверх),

- распределительный вал с о стороны впускного

- паз распределительного вала (1 4) впускных

коллектора (6) ,

клапанов в сторону б о б ы ш к и

(15) крышки

головки блока цилиндров.

- распределительный вал со стороны выпускного

коллектора (7) .

III - ЗАВЕРШЕНИЕ

a Смажьте моторным маслом опорные шейки

распределительных валов.

a Установите:

a Установите:

- крышку головки б л о к а цилиндров (см.

10A,

- крышку

(8 ) подшипника распределительного

Двигатель в сборе и нижняя часть

вала (маркировка: ADM1),

двигателя,

Крышка г о л о в к и блока

цилиндров: Снятие и установка, с. 10A-66) ,

- крышку

(9 ) подшипника распределительного

вала (маркировка: ADM2),

- форсунки

(с м.

Форсунка дизельного

- крышку (1 0) подшипника распределительного

двигателя: Снятие и установка) ,

вала (маркировка: ЕСН1),

- топливопроводы высокого давления между

- крышку (1 1) подшипника распределительного

топливораспределительной р а м п о й и

вала (маркировка: ЕСН2).

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и форсункой:

Снятие и установка) ,

Примечание:

- сливную топливную рампу (см. Рампа слива

Перед установкой болтов убедите с ь , что

топлива от форсунок: Снятие и установка) ,

крышки п одшипников р а с п р еделительного

вала опираютс я н а крышку г оло в к и блока

- маслоотделитель

(см. Маслоотделитель:

цилиндров.

Снятие и установка)

10A-81

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

- топливопровод высокого давления между ТНВД

и топливораспределительной рампой (см.

Трубопровод высокого давления между

ТНВД и рампой: Снятие и установка) ,

- вакуумный н а с о с (с м. Вакуумный насос:

Снятие и установка)

(Г л а в а

37A,

Механические устройства управления).

X73 - X74, M9R, 760 - X81, M9R, 760 761 762

763 812 814 815 - X84, M9R, 721 722 724 - X91,

M9R, 800 802 803 805 806 808 809 814 815 816

820 845 849 - X45 - X95 - X62, СИСТЕМА

СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

ГАЗОВ EURO 05 С БОРТОВОЙ СИСТЕМОЙ

ДИАГНОСТИКИ

a Установите датчик давления отработавших

газов (см. Датчик давления ОГ: Снятие и

установка) .

a Установите:

- зубчатые ш к и в ы п р и в о д а Г Р М (см.

10A,

Двигатель в сборе и нижняя часть

двигателя, Зубчатый ш к и в коленчатого

вала: Снятие и установка, с. 10A-62) ,

- цепь привода Г Р М (см. 1 0 A, Двигатель в

сборе и нижняя ч а с т ь двигателя, Цепь

привода ГРМ: Снятие и установка, с. 10A-28)

X62, СИЛОВАЯ ПЕРЕДАЧА

a Установите двигатель в сборе с коробкой

передач (см. Двигатель в сборе с коробкой

передач: Снятие и установка) .

10A-82

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X43

a Слейте м а с л о и з двигателя (с м . Моторное

Необходимые приспособления и

масло: Слив и заправка) .

специнструменты

a Снимите:

Mot. 1431

Фиксатор маховика.

- р е м е н ь п р и в о д а вспомогательного

Необходимое оборудование

оборудования

(с м . Р е м е н ь привода

вспомогательного оборудования: Снятие и

стенд для разборки и сборки агрегатов

установка) ,

- водяной насос (см. Водяной насос: Снятие и

Моменты затяжкиm

установка) .

болт

крепления

40 Нм + 34˚ ±

шестерни ТНВД

6˚

болты

крепления

10 Нм

крышек подшипников

распределительного

вала

ВАЖНОЕ ЗАМЕЧАНИЕ!

Во избежание повреждения систем с т р о г о

соблюдайте указания по мерам безопасности и

соблюдению чистоты и п о проведению работ

(см. 10A, Двигатель в сборе и нижняя часть

двигателя,

Двигатель: М е р ы

предосторожности при ремонте, с. 10A-1) .

ВНИМАНИЕ

115738

Категорически запрещается использовать в

качестве опоры поддон картера двигателя. Его

a Установите фиксатор (Mot. 1431) маховика на

деформация может привести к выходу

блок-цилиндров.

двигателя из строя:

a Снимите:

- из-за перекрытия маслоприемника,

- из-за подъема уровня масла выше допустимого

- шкив коленчатого вала (см. Шкив коленчатого

и разноса двигателя.

вала: Снятие и установка) ,

- фиксатор (Mot. 1431) маховика.

СНЯТИЕ

- боковой сальник коленчатого в а л а (с м.

Сальник к о л е н ч а т о г о в а л а со с т о р о н ы

привода ГРМ: Снятие и установка) .

I - СНЯТИЕ

a Снимите «двигатель в с б о р е с коробкой

- цепь привода Г Р М (см. 1 0 A, Двигатель в

передач » (см. Двигатель в сборе с коробкой

сборе и н и ж н я я часть двигателя, Цепь

передач: Снятие и установка) .

привода ГРМ: Снятие и установка, с. 10A-28)

,

a Обоприте двигатель на приспособление стенд

для разборки и сборки агрегатов (см. 10A,

- зубчатые шкивы привода ГРМ (см.

10A,

Двигатель в сборе и нижняя часть двигателя,

Двигатель в сборе и нижняя часть

Оборудование д л я разборки и сборки

двигателя, Зубчатый ш к и в коленчатого

двигателя: Применение, с. 10A-24) .

вала: Снятие и установка, с. 10A-62) .

10A-83

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X43

II - СНЯТИЕ

M9R, 804 811 817 824

a Снимите датчик температуры отработавших

газов (см. Датчик давления ОГ: Снятие и

установка) .

a Снимите:

- вакуумный н а с о с (с м. Вакуумный насос:

Снятие и установка) ,

- топливопровод высокого давления между ТНВД

и топливораспределительной рампой (см.

Трубопровод высокого давления между

ТНВД и рампой: Снятие и установка) ,

- маслоотделитель

(см. Маслоотделитель:

Снятие и установка)

- сливную топливную рампу (см. Рампа слива

топлива от форсунок: Снятие и установка) ,

114274

-топливопроводы высокого давления между

a Установите крышку головки блока цилиндров на

топливораспределительной р а м п о й и

кронштейн головки блока цилиндров.

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и ф о р с у н к о й:

a Снимите:

Снятие и установка) ,

- болтыкрепления к р ы ш е к

подшипников

- форсунки

(с м . Форсунка дизельного

распределительного вала,

двигателя: Снятие и установка) ,

- крышки подшипников распределительных

- крышку головки б л о к а цилиндров (см.

10A,

валов,

Двигатель в сборе и нижняя часть

- распределительный в а л

(1)

с о стороны

двигателя,

Крышка г о л о в к и блока

впускных клапанов,

цилиндров: Снятие и установка, с. 10A-66) ,

- распределительный в а л

(2)

с о стороны

выпускных клапанов.

Примечание:

Крышки

подшипников

маркируются

производителем.

Снятие шестерни ТНВД

a Данная о п е р а ц и я выполняется только п р и

замене распределительного в а л а выпускных

клапанов или шестерни ТНВД.

10A-84

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X43

Установка шестерни ТНВД

a Данная о п е р а ц и я выполняется только п р и

замене распределительного в а л а выпускных

клапанов или шестерни ТНВД.

a Зажмите шестерню Т Н В Д в тисках с мягкими

губками.

a Не затягивая, установите новый болт крепления

шестерни, удерживая распределительный в а л

(со стороны выпускных клапанов).

a Затяните требуемым моментом и доверните на

требуемый у г о л б о л т крепления шестерни

ТНВД (40 Нм + 34˚ ± 6˚).

II - УСТАНОВКА

114279

a Зафиксируйте шестерню ТНВД (3) с помощью

тисков с мягкими губками.

a Снимите болт (5 ) с шестерни, удерживая

распределительный вал (4 ) в неподвижном

состоянии.

УСТАНОВКА

I - ПОДГОТОВКА К УСТАНОВКЕ

a Очистите ПОВЕРХНОСТНЫМ ОЧИСТИТЕЛЕМ

(см. Автомобиль: Детали и материалы для

ремонта) :

- распределительные валы,

- крышки подшипников распределительных

валов,

114274

- подшипники крышки головки блока цилиндров.

a Установите крышку головки блока цилиндров на

a Проверьте, чтобы зубья ведущей шестерни не

кронштейн головки блока цилиндров.

были сломаны, сколоты или поцарапаны.

a Смажьте моторным маслом опоры подшипников

a детали, подлежащие обязательной замене:

распределительных в а л о в в крышке головки

болт крепления з у б ч а т о г о шкива

блока цилиндров.

распределительного вала

a Установите:

- распределительный вал с о стороны впускного

коллектора (6) ,

- распределительный вал со стороны выпускного

коллектора (7) .

a Смажьте моторным м а с л о м опорные шейки

распределительных валов.

10A-85

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Снятие и установка

10A

X43

a Установите:

III - ЗАВЕРШЕНИЕ

a Установите:

- крышку (8) подшипника распределительного

вала (маркировка: ADM1),

- крышку головки б л о к а цилиндров (см.

10A,

Двигатель в сборе и нижняя часть

- крышку (9) подшипника распределительного

двигателя,

Крышка г о л о в к и блока

вала (маркировка: ADM2),

цилиндров: Снятие и установка, с. 10A-66) ,

- форсунки

(с м.

Форсунка дизельного

- крышку (10) подшипника распределительного

двигателя: Снятие и установка) ,

вала (маркировка: ЕСН1),

- топливопроводы высокого давления между

- крышку (11) подшипника распределительного

топливораспределительной р а м п о й и

вала (маркировка: ЕСН2).

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и форсункой:

Снятие и установка) ,

Примечание:

- сливную топливную рампу (см. Рампа слива

топлива от форсунок: Снятие и установка) ,

Перед установкой болтов убедите с ь , что

крышки п одшипников р а с п р еделительного

- маслоотделитель

(см. Маслоотделитель:

вала опираютс я н а крышку г оло в к и блока

Снятие и установка)

цилиндров.

- топливопровод высокого давления между ТНВД

и топливораспределительной рампой (см.

a Заверните, не затягивая, болты крепления

Трубопровод высокого давления между

крышек подшипников распределительных валов.

ТНВД и рампой: Снятие и установка) ,

a Затяните требуемым моментом болты

- вакуумный насос (с м. Вакуумный насос:

к р е п л е н и я крышек п о д ш и п н и к о в

Снятие и установка) .

распределительного вала (10 Нм).

M9R, 804 811 817 824

a Снимите крышку головки блока цилиндров с

кронштейна головки блока цилиндров.

a Установите датчик давления отработавших

газов

(см. Датчик давления О Г : Снятие и

установка) .

a Установите:

- зубчатые шкивы привода ГРМ (см.

10A,

Двигатель в сборе и нижняя часть

двигателя, Зубчатый ш к и в коленчатого

вала: Снятие и установка, с. 10A-62) ,

- цепь привода Г Р М (см. 1 0 A, Двигатель в

сборе и н и ж н я я часть двигателя, Цепь

привода ГРМ: Снятие и установка, с. 10A-28)

,

127872

- новый сальник коленчатого вала с о стороны

привода ГРМ (см. Сальник коленчатого вала

a Установите:

со с т о р о н ы привода Г Р М : Снятие и

установка) .

- паз распределительного в а л а (12) выпускных

клапанов горизонтально (большим сегментом

a Установите фиксатор (Mot. 1431) маховика на

(13) вверх),

блок-цилиндров.

a Установите шкив на коленчатый вал. (см. Шкив

- паз распределительного вала (14) впускных

коленчатого вала: Снятие и установка)

клапанов в сторону б о б ы ш к и

(15) крышки

головки блока цилиндров.

a Снимите фиксатор (Mot. 1431) маховика.

10A-86

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Проверка

10A

X73 - X74 - X81 - X83 - X84 - X91 - X95 - X45 - X62 - X43

Перед выполнением любых проверок необходимо:

Необходимые приспособления и

специнструменты

- очистите распределительные валы с помощью

ОЧИСТИТЕЛЯ ПОВЕРХНОСТЕЙ

(с м.

Mot. 588

Фиксатор гильз цилиндра.

Автомобиль: Детали и материалы для

ремонта) (Глава 04B, Применяемые горюче-

смазочные

материалы, эксплуатационные

Необходимое оборудование

жидкости и составы) и просушите их с помощью

пневматический пистолет-распылитель,

стенд для разборки и сборки агрегатов

- убедитесь, ч т о

на п о в е р х н о с т я х

пневматический пистолет-распылитель

распределительных валов отсутствуют царапины

следы от ударов и чрезмерного износа

(при

подставка индикатора

необходимости з а м е н и т е распределительный

индикатор

вал).

внешний микрометр

II - ПРОВЕРКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

калиброва н н а я проволока

для з а м е р а

диаметрального зазора

1 - идентификация распределительных валов

I - ПОДГОТОВКА К ПРОВЕРКЕ

ВНИМАНИЕ

Категорически запрещается использовать в

качестве опоры поддон картера двигателя. Его

деформация может привести к выходу

двигателя из строя:

- из-за перекрытия маслоприемника,

- из-за подъема уровня масла выше допустимого

и разноса двигателя.

125081

(1) : распределительного вала впускных клапанов.

Примечание:

(2 )

: распределительного в а л а выпускных

Перед л ю б ы м и р а б о тами и зучите п р а в и л а

клапанов

техники безопасности, указания по соблюдению

(3) : со стороны привода ГРМ

чистоты и по п р о ведению работ

(см.

10A,

Двигатель в сборе и нижняя часть двигателя,

(4) : со стороны маховика

Двигатель: Меры предосторожности при

(A) : со стороны проставки на впуске

ремонте, с. 10A-1) .

(E) : со стороны проставки на выпуске

Снимите двигатель в сборе с коробкой передач (см.

Двигатель в сборе с коробкой передач: Снятие

и установка) .

Обоприте двигатель на приспособление стенд для

разборки и сборки агрегатов (см. 10A, Двигатель

в сборе и нижняя часть двигателя,

Оборудование д л я р а з б о р к и и

сборки

двигателя: Применение, с. 10A-24) .

Снимите оси коромысел (см. 10A, Двигатель в

сборе и

нижняя

часть д в и г а т е л я,

Распределительный вал: Снятие и установка, с.

10A-78) .

10A-88

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Проверка

10A

X73 - X74 - X81 - X83 - X84 - X91 - X95 - X45 - X62 - X43

2 - Проверьте центрирование поршневых

3 - Проверка диаметров поршневых пальцев

пальцев распределительного вала

распределительного вала

102772

С п о м о щ ь ю в н е ш н и й микрометр и з м е р ь т е

диаметр

(X1) ш е е к распределительных валов,

который должен составлять 24,98 - 25 мм.

103148

4 - Проверка высоты кулачков

распределительных валов

Поместите распределительный вал на две слегка

смазанные маслом v-образные колодки (5) .

Установите:

- приспособление подставка индикатора (6) ,

- диагностический прибор индикатор (7) .

Установите

индикатор

на

привалочную

п о в е р х н о с т ь поршневого

пальца

распределительного вала, по центру.

Установите стрелку индикатора на ноль.

Поверните распределительный вал, избегая зоны

расположения отверстий для смазки, чтобы

проверить округлость коренных шеек, отклонение

от соосности должно быть менее 0,05 мм.

103149

10A-89

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Проверка

10A

X73 - X74 - X81 - X83 - X84 - X91 - X95 - X45 - X62 - X43

Примечание:

Во время проверки не поворачивайте

распределител ь н ы й в а л , что б ы не исказить

результаты замера.

Установите (см. 10A, Двигатель в сборе и нижняя

часть двигателя, Распределительный вал:

Снятие и установка, с. 10A-78) :

- распределительные валы,

- крышки подшипников распределительных валов,

- крышку головки блока цилиндров (без прокладок).

102771

Снимите:

Поместите распределительный вал на две слегка

смазанные маслом v-образные колодки.

- болты к р е п л е н и я крышки головки блока

цилиндров,

При п о м о щ и в н е ш н и й микрометр и з м е р ь т е

высоту кулачка

(X2) , к о т о р а я должна б ы т ь в

- крышку головки блока цилиндров,

пределах 39,03 - 39,13 мм.

- болтыкрепления крышек

подшипников

распределительного вала,

5 - Проверка радиального зазора

распределительного вала

- крышки подшипников распределительных валов,

- распределительные валы.

114274

Вырежьте 12 кусков калиброванная проволока

102807

для замера диаметрального зазора шириной с

привалочную поверхность поршневого пальца

По сплющиванию к а л и б р о в а н н о й проволоки

распределительного вала.

определите зазор, который должен находиться в

диапазоне от 0,04 до 0,08 мм, с помощью шкалы

Установите каждый к у с о к проволоки на

(10) нанесенной на упаковку проволоки.

привалочные поверхности поршневых пальцев

распределительного вала крышки головки блока

У д а л и т е с л е д ы проволоки

с ш е е к

цилиндров п о оси распределительного в а л а в

распределительного

в а л а и

с

крышек

точках (8) и (9) .

подшипников.

10A-90

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Распределительный вал: Проверка

10A

X73 - X74 - X81 - X83 - X84 - X91 - X95 - X45 - X62 - X43

6 - Проверка осевого перемещения

III - ЗАВЕРШЕНИЕ

распределительного вала

Установите распределительные в а л ы

(см.

10A,

Установите распределительные валы на крышку

Двигатель в сборе и нижняя часть двигателя,

Распределительный вал: Снятие и установка, с.

головки блока цилиндров (с м. 10A, Двигатель в

10A-78) .

сборе и

нижняя

часть д в и г а т е л я,

Распределительный вал: Снятие и установка, с.

Снимите двигатель с стенд д л я разборки и

10A-78) .

сборки агрегатов (см. 10A, Двигатель в сборе и

нижняя часть двигателя, Оборудование д л я

разборки и сборки двигателя: Применение, с.

10A-24) .

Установите двигатель в сборе с коробкой передач

(см. Двигатель в сборе с коробкой передач:

Снятие и установка) .

114276

Установите:

- металлическую пластину (11) на крышку головки

блока цилиндров (например: приспособление

(Mot. 588)),

- приспособление подставка индикатора

(12) на

металлическую пластину,

- индикатор (13) на держатель.

Установите и н д и к а т о р н

а

торец

распределительного вала.

Переместите р а с п р е д е л и т е л ь н ы й вал по

направлению к индикатору до упора.

Установите стрелку индикатора на ноль.

Переместите р а с п р е д е л и т е л ь н ы й вал по

направлению от индикатора до упора.

Проверьте, чтобы осевой зазор был в пределах от

0,08 до 0,18 мм.

Снимите распределительные в а л ы с к р ы ш к и

головки блока цилиндров (с м. 10A, Двигатель в

сборе и

нижняя

часть д в и г а т е л я,

Распределительный вал: Снятие и установка, с.

10A-78) .

10A-91

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

- предварительный

каталитический

нейтрализатор

(см. П р е д в а р и т е л ь н ы й

Моменты затяжкиm

каталитический нейтрализатор: С н я т и е и

установка) или каталитический нейтрализатор

болты

крепления

5 Н.м

на

в ы п у с к е турбокомпрессора (см.

головки

блока

Каталитический нейтрализатор: Снятие и

цилиндров

установка) , в зависимости от модификации

(предварительная

автомобиля,

затяжка)

- маслопроводы турбокомпрессора

(с

м.

болты

крепления

30 Нм + 300˚ ±

Маслопровод турбокомпрессора: Снятие и

головки

блока

6˚

установка) ,

цилиндров

- вакуумный насос (с м. Вакуумный насос:

(окончательная

Снятие и установка) (Г л а в а

37A,

затяжка)

Механические устройства управления),

- топливопровод высокого давления между ТНВД

СНЯТИЕ

и топливораспределительной рампой (см.

Трубопровод высокого давления между

ТНВД и рампой: Снятие и установка) ,

I - СНЯТИЕ

- маслоотделитель

(см. Маслоотделитель:

Снятие и установка)

X62

- сливную топливную рампу (см. Рампа слива

a Снимите двигатель в сборе с коробкой передач

топлива от форсунок: Снятие и установка) ,

(см. Двигатель в сборе с коробкой передач:

- топливопроводы высокого давления между

Снятие и установка) .

топливораспределительной р а м п о й и

форсунками (см. Трубопровод высокого

давления м е ж д у р а м п о й и форсункой:

Снятие и установка) ,

a Снимите цепь привода ГРМ (см. 10A, Двигатель

- форсунки

(с м.

Форсунка дизельного

в с б о р е и нижняя часть двигателя, Цепь

двигателя: Снятие и установка) ,

привода ГРМ: Снятие и установка, с. 10A-28) .

- крышку головки б л о к а цилиндров (см.

10A,

Двигатель в сборе и нижняя часть

X73 - X74, M9R, 760 - X81, M9R, 760 761 762

двигателя,

Крышка г о л о в к и блока

763 812 814 815 - X84, M9R, 721 722 724 - X91,

цилиндров: Снятие и установка, с. 10A-66) ,

M9R, 800 802 803 805 806 808 809 814 815 816

820 845 849 - X45 - X95 - X62, СИСТЕМА

СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

ГАЗОВ EURO 05 С БОРТОВОЙ СИСТЕМОЙ

ДИАГНОСТИКИ

a Снимите датчик температуры отработавших

газов (см. Датчик давления ОГ: Снятие и

установка) .

a Снимите:

- блока заслонки впуска воздуха (см. Б л о к

заслонки в п у с к а в о з д у х а : Снятие и

установка) ,

- жесткий т р у б о п р о в о д р е ц и р к у л я ц и и

отработавших г а з о в (с м. Трубопровод

рециркуляции отработавших газов: Снятие

и установка) ,

10A-92

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

II - СНЯТИЕ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

114054

a Снимите:

- болты крепления головки цилиндров,

114042

- головку блока цилиндров,

a Отсоедините т р у б о п р о в о д топливосборника

- прокладку головки блока цилиндров.

ТНВД (1) о т трубопровода отвода топлива

топливосборника головки блока цилиндров (2) .

a С н и м и т е трубопровод о т в о д а топлива

топливосборника головки блока цилиндров (2) .

a Снимите:

- маслоизмерительный щуп,

- трубку маслоизмерительного щупа.

114253

a Снимите г и д р о т о л к а т е л и в с б о р е с

коромыслами.

114038

a Снимите воздухопровод (1 0)

, соединяющий

электромагнитный клапан рециркуляции ОГ и

Примечание:

охладитель ОГ.

Отметьте п олож е н и е каждого толкате л я в

сборе с коромысло м относительно головки

блока цилиндров.

Поместите гидротолкател и в емко с т ь с

моторным м а с ло м , что б ы не д о п устить

попадания воздуха.

10A-93

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

УСТАНОВКА

ремонта) (Глава 04B, Применяемые горюче-

смазочные материалы, эксплуатационные

жидкости и составы):

I - ПОДГОТОВКА К УСТАНОВКЕ

a

- трубопровод рециркуляции ОГ на выпуске

охладителя,

ВНИМАНИЕ

- электромагнитный к л а п а н р е ц и р к у л я ц и и

Примите меры п о з а щ и те масляной

отработавших газов,

магистрали, чтобы посторонние частицы не

попали в каналы подвода масла в головку

- охладитель отработавших газов.

блока.

Несоблюдение этого указ а н и я может

привести к закупорке каналов подвода масла

ВНИМАНИЕ

и с тать причиной быстрого и з н о с а

Для обеспечения герметизации привалочные

распределительного вала.

поверхности должны быть чистыми, сухими и

без следов масла (не касайтесь их пальцами).

a Используйте СУПЕРЭФФЕКТИВНЫЙ

ОЧИСТИТЕЛЬ ДЛЯ ПРИВАЛОЧНЫХ

ПОВЕРХНОСТЕЙ (см. Автомобиль: Детали и

материалы для ремонта) (Глава 04B,

ВНИМАНИЕ

Применяемые горюче-смазочные материалы,

Нанесение слишко м большого количества

эксплуатационные жидкости и составы) для

герметика может с тать причиной е го

очистки:

выжимания наружу п р и затяжки крепления

- привалочную плоскость блока цилиндров,

деталей. П о п а д а н и е г ерметика в

охлаждающую ж и д ко с т ь может п р и вести к

- привалочную поверхность головки блока

повреждению некото р ы х узлов и агрегатов

цилиндров.

(двигателя, радиатора и т. д.).

ВНИМАНИЕ

a детали, подлежащие обязательной замене:

болты крепления головки блока цилиндров

Н е скоблите привало ч н ы е поверхности

алюминиевых дета л е й . так как любое

детали, подлежащие обязательной замене:

повреждение п р и валочной п о верхности

Прокладка головки блока цилиндров

может привести к утечкам топлива.

a Удалите остатки пластмассовым шпателем.

детали, подлежащие обязательной замене:

болт крепления трубопровода рециркуляции

a Закончите очистку привалочных поверхностей с

ОГ.

помощью МАТИРОВОЧНОГО КРУГА СЕРОГО

ЦВЕТА

(см. А в т о м о б и л ь: Детали и

материалы д л я р е м о н т а) (Г л а в а

04B,

X73 - X74 - X81, M9R, 740 760 761 762 763 -

Применяемые горюче-смазочные материалы,

X84 - X91, M9R, 742 744 746 748 - X83 - X62

эксплуатационные жидкости и составы).

a Очистите привалочные поверхности при помощи

a Обязательно замените прокладки трубки

ОЧИСТИТЕЛЯ ПОВЕРХНОСТЕЙ (см.

маслоизмерительного щупа.

Автомобиль: Детали и материалы для

II - ОПЕРАЦИЯ ЗАМЕНЫ ГОЛОВКИ БЛОКА

ЦИЛИНДРОВ

a Убедитесь, ч т о п р о к л а д к а головки блока

цилиндров соответствует г о л о в к е блока

цилиндров

(см. 1 0 A, Двигатель в с б о р е и

нижняя часть двигателя, Г о л о в к а блока

цилиндров: Проверка, с. 10A-122) .

10A-94

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

114873

114874

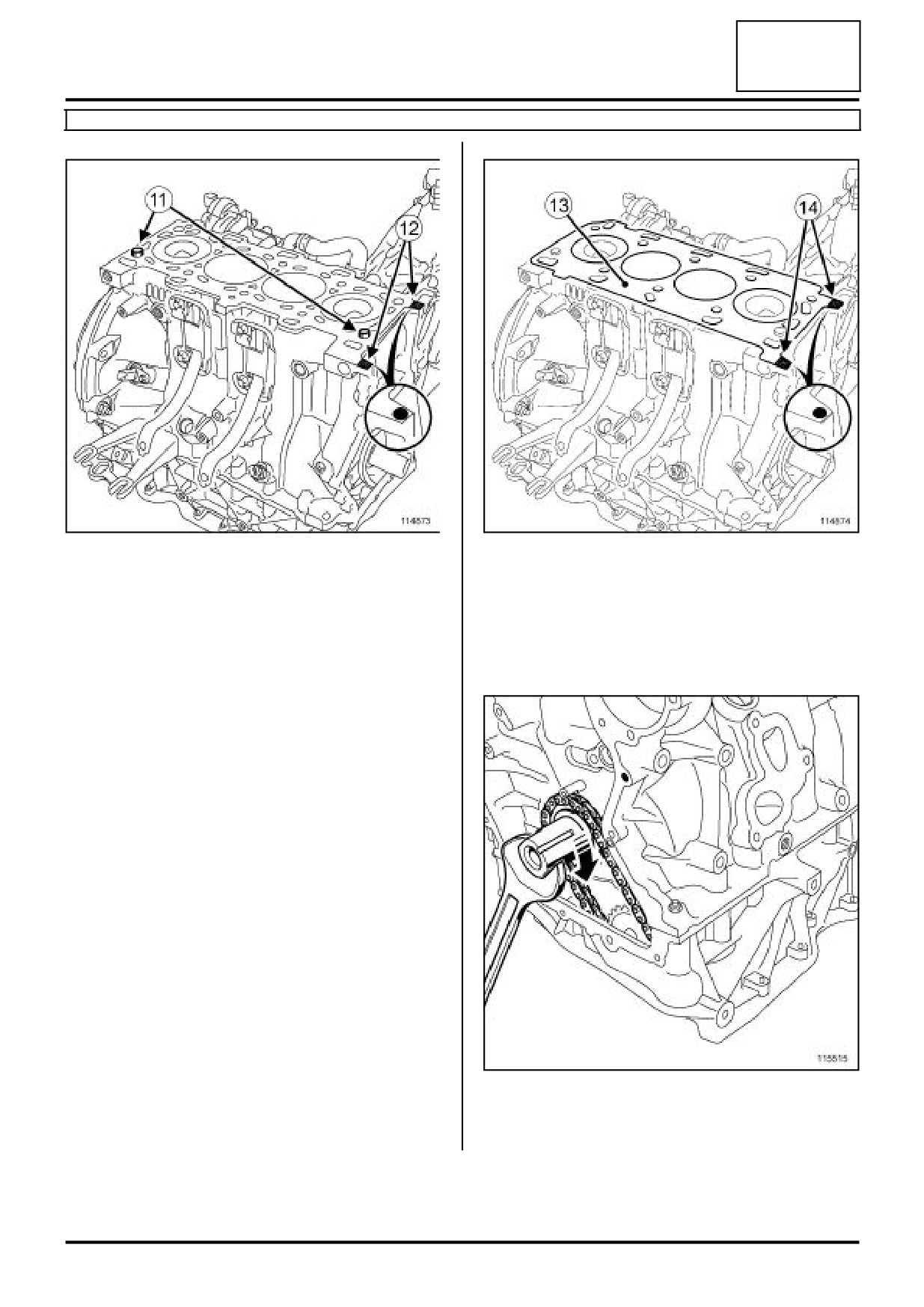

a Проверьте н а л и ч и е установочной в т у л к и на

a Установите новую прокладку головки блока

блоке цилиндров (11) . Если втулка отсутствует,

цилиндров (13) на блок цилиндров.

установите ее.

a Нанесите

д в е м а л е н ь к и х капли

a Нанесите д в е капли СИЛИКОНОВОГО

СИЛИКОНОВОГО ГЕРМЕТИКА-ПРОКЛАДКИ ∅

ГЕРМЕТИКА-ПРОКЛАДКИ

(см. Автомобиль:

5-7 мм на прокладку головки блока цилиндров в

Детали и материалы для ремонта) (Глава 04B,

точках (14) (со стороны привода ГРМ).

Применяемые горюче-смазочные материалы,

эксплуатационные жидкости и составы) (∅ 5 - 7

мм) на блок цилиндров в точке (12) (со стороны

привода ГРМ).

115515

a Установите поршни на середину хода,

поворачивая коленчатый в а л п о ч а с о в о й

стрелке.

10A-95

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

114054

a Установите головку блока цилиндров.

a Затяните требуемым моментом в указанном

порядке:

- болты крепления головки блока цилиндров

124701

(предварительная затяжка) (5 Н.м),

a Перед установкой толкателей убедитесь, что они

- болты крепления головки блока цилиндров

заполнены маслом, нажав на головки

(окончательная затяжка) (30 Нм + 300˚ ± 6˚).

толкателей.

a Удалите излишки СИЛИКОНОВОГО

a Если п л у н ж е р уходит вниз, то погрузите

ГЕРМЕТИКА-ПРОКЛАДКИ со стороны привода

гидротолкатель в емкость с дизтопливом. чтобы

ГРМ пластмассовым шпателем.

привести его в рабочее состояние.

a Убедитесь, ч т о держатели (1 5) коромысел

находятся на месте.

a Смажьте

м о т о р н ы м маслом г н е з д а

гидротолкателей в головке блока цилиндров.

a Установите гидротолкатели в сборе с

коромыслами на головку блока цилиндров.

Примечание:

Убедитесь, ч то к оромысла п р а в и л ь н о

установлены на клапанах.

III - ЗАВЕРШЕНИЕ

a Установите воздухопровод, с о е д и н я ю щ и й

электромагнитный клапан рециркуляции О Г и

охладитель ОГ.

10A-96

ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Головка блока цилиндров: Снятие и установка

10A

X73 - X74 - X81 - X84 - X91 - X45 - X83 - X95 - X62

X81, M9R, 812 814 815 - X91, M9R, 754 800 802

803 805 806 808 809 811 814 815 816 820 845

849 - X45 - X95

a Установите верхнюю и н и ж н ю ю трубки

маслоизмерительного щупа в сборе на блок

цилиндров.

a Затяните болты крепления верхней трубки

маслоизмерительного щупа.

a Установите пробку наливного отверстия в сборе

с маслоизмерительным щупом.

114875

a Установите т р у б о п р о в о д о т в о д а т о п л и в а

a Затяните в следующем порядке:

топливосборника головки блока цилиндров.

- болты крепления электромагнитного клапана

a Присоедините трубопровод топливосборника

рециркуляции О Г, если о н и были сняты (см.

ТНВД к трубопроводу о т в о д а топлива

10A, Двигатель в с б о р е и нижняя ч а с т ь

топливосборника головки блока цилиндров.

двигателя, Головка б л о к а цилиндров:

a Установите:

Разборка и сборка, с. 10A-116) ,

- крышку головки б л о к а цилиндров (см.

10A,

Двигатель в сборе и нижняя часть

- болты крепления трубопровода рециркуляции

двигателя,

Крышка г о л о в к и блока

ОГ со с т о р о н ы электромагнитного клапана

цилиндров: Снятие и установка, с. 10A-66) ,

рециркуляции ОГ,

- форсунки

(с м.

Форсунка дизельного

- болты крепления трубопровода рециркуляции

двигателя: Снятие и установка) ,

ОГ со стороны охладителя ОГ,

- топливопроводы высокого давления между

топливораспределительной р а м п о й и

форсунками (см. Трубопровод высокого

X73 - X74 - X81, M9R, 740 760 761 762 763 -

давления м е ж д у р а м п о й и форсункой:

X84 - X91, M9R, 742 744 746 748 - X83 - X62

Снятие и установка) ,

a Установите н о в у ю прокладку на трубку

- сливную топливную рампу (см. Рампа слива

маслоизмерительного щупа.

топлива от форсунок: Снятие и установка) ,

- маслоотделитель

(см. Маслоотделитель:

a Смажьте прокладку моторным маслом.

Снятие и установка)

a Вставьте трубку маслоизмерительного щупа в

- топливопровод высокого давления между ТНВД

блок цилиндров, не вращая трубку.

и топливораспределительной рампой (см.

Трубопровод высокого давления между

ТНВД и рампой: Снятие и установка) ,

Примечание:

- вакуумный насос (с м. Вакуумный насос:

Снятие и установка) (Г л а в а

37A,

Убедитесь, что прокладка не вышла из гнезда.

Механические устройства управления),

a З а т я н и т е б о л т крепления т р у б к и

- маслопроводы турбокомпрессора

(с

м.

Маслопровод турбокомпрессора: Снятие и

маслоизмерительного щупа.

установка) ,

a Установите пробку наливного отверстия в сборе

- предварительный

каталитический

с маслоизмерительным щупом.

нейтрализатор

(см. П р е д в а р и т е л ь н ы й

каталитический нейтрализатор: С н я т и е и

установка) или каталитический нейтрализатор

на

выпуске турбокомпрессора (см.

10A-97

содержание      ..     3      4      5      6     ..
