ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X81 - X84 - X74 - X45 - X73 - X91 - X83 - X95 - X62, PA0 PF6
a Установите:
- водяной насос (см. Водяной насос: Снятие и
установка)
- новый ремень привода вспомогательного
оборудования
(с м . Р е м е н ь привода
вспомогательного оборудования: Снятие и
установка) .
a Снимите двигатель со стенда (с м.
10A,
Двигатель в сборе и нижняя часть двигателя,
Оборудование д л я разборки и сборки
двигателя: Применение, с. 10A-24) .
a Установите двигатель в сборе с коробкой
передач (см. Двигатель в сборе с коробкой
передач: Снятие и установка) .
a Залейте масло в двигатель
(с м . Моторное
масло: Слив и заправка) .
10A-38
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
- передний б а м п е р (с м. Передний бампер:
Необходимые приспособления и
Снятие и установка) (Глава 55A, Наружные
специнструменты
защитные элементы),
Mot. 1448
Щипцы для хомутов
- переднюю панель (с м. Передняя панель
шлангов с дистанционным
кузова: Снятие и установка) (Глава 42A,
захватом.
Верхняя передняя часть кузова),
- крыльчатка электровентилятора с и с т е м ы
Mot. 1766
Фиксатор ВМТ.
охлаждения двигателя (см. Блок цилиндров в
Mot. 1769
Приспособление
для
сборе: Подетальная схема) ,
фиксации
- р е м е н ь п р и в о д а вспомогательного
распределительных валов
оборудования
(см. В с п о м о г а т е л ь н о е
оборудование
в моторном отсеке:
Необходимое оборудование
Подетальная схема) ,
- шкив коленчатого вала (см. Вспомогательное
заправочная станция для хладагента
оборудование в моторном отсеке:
Расположение и технические характеристики
Подетальная схема) ,
(моменты з а т я ж к и , детали,
подлежащие
-шкив
(см. Б л о к ц и л и н д р о в в сборе:
обязательной замене и т.п.) (см. Сборка привода
Подетальная схема) водяного насоса.
ГРМ: Подетальная схема) .
СИСТЕМА КОНДИЦИОНИРОВАНИЯ В О З ДУХА
СНЯТИЕ
КЛИМАТИЧЕСКАЯ УСТАНОВКА
a Снимите компрессор (с м. Вспомогательное
I - СНЯТИЕ
оборудование
в
моторном отсеке:
Подетальная схема) .
a Установите автомобиль на двухстоечный
подъемник (см. Автомобиль: Буксировка и
подъем) (Глава 02A, Подъемное оборудование).
a Снимите защиту поддона картера двигателя.
a Слейте:
- масло из двигателя (см. Моторное масло:
Слив и заправка) ,
-охлаждающую жидкость
(с м.
Система
охлаждения: Слив и заправка) .
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
КЛИМАТИЧЕСКАЯ УСТАНОВКА
a Слейте хладагент из холодильного контура с
помощью зарядкой станции заправочная
станция д л я хладагента (с м. Холодильный
контур: Слив и заправка) (Глава 62А, Система
кондиционирования воздуха).
a Снимите:
145153
- решетку радиатора (см. Решетка радиатора:
a Снимите хомут
(1) крепления подводящего
Снятие и установка) (Глава 56A, Наружные
воздухопровода
воздухо-воздушного
принадлежности),
охладителя.
- фары (см. Фара: Снятие и установка) (Глава
a Отсоедините подводящий воздухопровод от
80B, Фары головного света),
воздухо-воздушного охладителя.
10A-39
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
145164
a Разъедините р а з ъ е м электровентилятора
системы охлаждения двигателя (4) .
145154
a Сдвиньте скобу крепления
(2) отводящего
воздухопровода турбокомпрессора.
a Снимите отводящий воздухопровод воздухо-
воздушного охладителя.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
КЛИМАТИЧЕСКАЯ УСТАНОВКА
145159
a Разъедините р а з ъ е м (5 ) датчик д а в л е н и я
хладагента.
145158
a Отсоедините с о е д и н и т е л ь н ы й т р у б о п р о в о д
между « компрессором и конденсатором » (3) от
электровентилятора системы охлаждения
двигателя.
10A-40
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
a Снимите (см. Система вентиляции салона:
Подетальная схема) :
- болт
скобы крепления трубопровода,
соединяющего « конденсатор с редуктором » , к
конденсатору,
- болт
крепления
скобы трубопровода,
соединяющего « конденсатор с компрессором »
, к конденсатору.
ВНИМАНИЕ
Во и збежание утечки х л а д а г е н та не
повредите (не деформируйте, не перегибайте
и т. п.) трубопровод.
a Отсоедините (см. Система вентиляции салона:
Подетальная схема) :
- трубопровод, с о е д и н я ю щ и й ко н д е н с о р с
редуктором, » от конденсора,
- трубопровод, соединяющий
« конденсатор и
145162
компрессор » , на конденсаторе.
a Отсоедините трубопровод системы охлаждения
(6) от электровентилятора системы охлаждения
a Заглушите отверстия пробками.
двигателя.
a С помощью приспособления (Mot. 1448),
ВНИМАНИЕ
отсоедините от дополнительного радиатора (см.
Во и збежание попадания в л а г и в
Система охлаждения двигателя:
холодильный контур вставьте загл у ш к и в
Подетальная схема) :
отве р с т и я трубопроводов х олодильного
- хомут трубопровода м е ж д у радиатором
контура.
системы
охлаждения двигателя и
дополнительным
радиатором
системы
охлаждения двигателя,
- хомут крепления отводящего воздухопровода
a С помощью приспособления (Mot. 1448),
дополнительного
р а д и а т о р а системы
отсоедините от радиатора системы охлаждения
охлаждения двигателя.
двигателя (см. Система охлаждения
двигателя: Подетальная схема) :
a Отсоедините от дополнительного радиатора
системы охлаждения (см. Система охлаждения
- хомут крепления отводящего трубопровода
двигателя: Подетальная схема) :
радиатора системы охлаждения,
- трубопровод м е ж д у радиатором системы
- хомут крепления подводящего воздухопровода
охлаждения д в и г а т е л я и дополнительным
радиатора системы охлаждения,
радиатором системы охлаждения двигателя,
- хомут крепления газоотводной трубки системы
- отводящий воздухопровод дополнительного
охлаждения двигателя.
радиатора системы охлаждения.
a Отсоедините от радиатора системы охлаждения
(см. Система охлаждения двигателя:
Подетальная схема) :
- отводящий трубопровод радиатора системы
охлаждения двигателя,
-подводящий трубопровод радиатора системы
охлаждения двигателя,
- газоотводная т р у б к а р а д и а т о р а системы
охлаждения двигателя.
10A-41
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
145163
145155
a Отсоедините трубопровод усилителя рулевого
управления от электровентилятора системы
охлаждения двигателя (7) .
145157
a Отверните болты (8 ) крепления трубопровода
гидроусилителя рулевого управления.
10A-42
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
II - СНЯТИЕ
M9T, ZF4, СИСТЕМА КОНДИЦИОНИРОВАНИЯ
a Снимите крышку привода Г Р М (см. Сборка
ВОЗДУХА КЛИМАТИЧЕСКАЯ УСТАНОВКА
привода ГРМ: Подетальная схема) .
115515
145151
a Совместите канавку
(11) коленчатого вала с
a Отверните б о л т к р е п л е н и я (9 ) скобы
отверстием (1 2) блока цилиндров (поршни на
трубопровода, соединяющего
« редуктор и
середине хода).
промежуточный трубопровод » .
a Выверните пробку из отверстия под фиксатор
ВМТ (с м. Блок ц и л и н д р о в в с б о р е :
Подетальная схема) .
145150
a Отсоедините жгут проводов датчика давления
хладагента в направлении (10) .
10A-43
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
114426

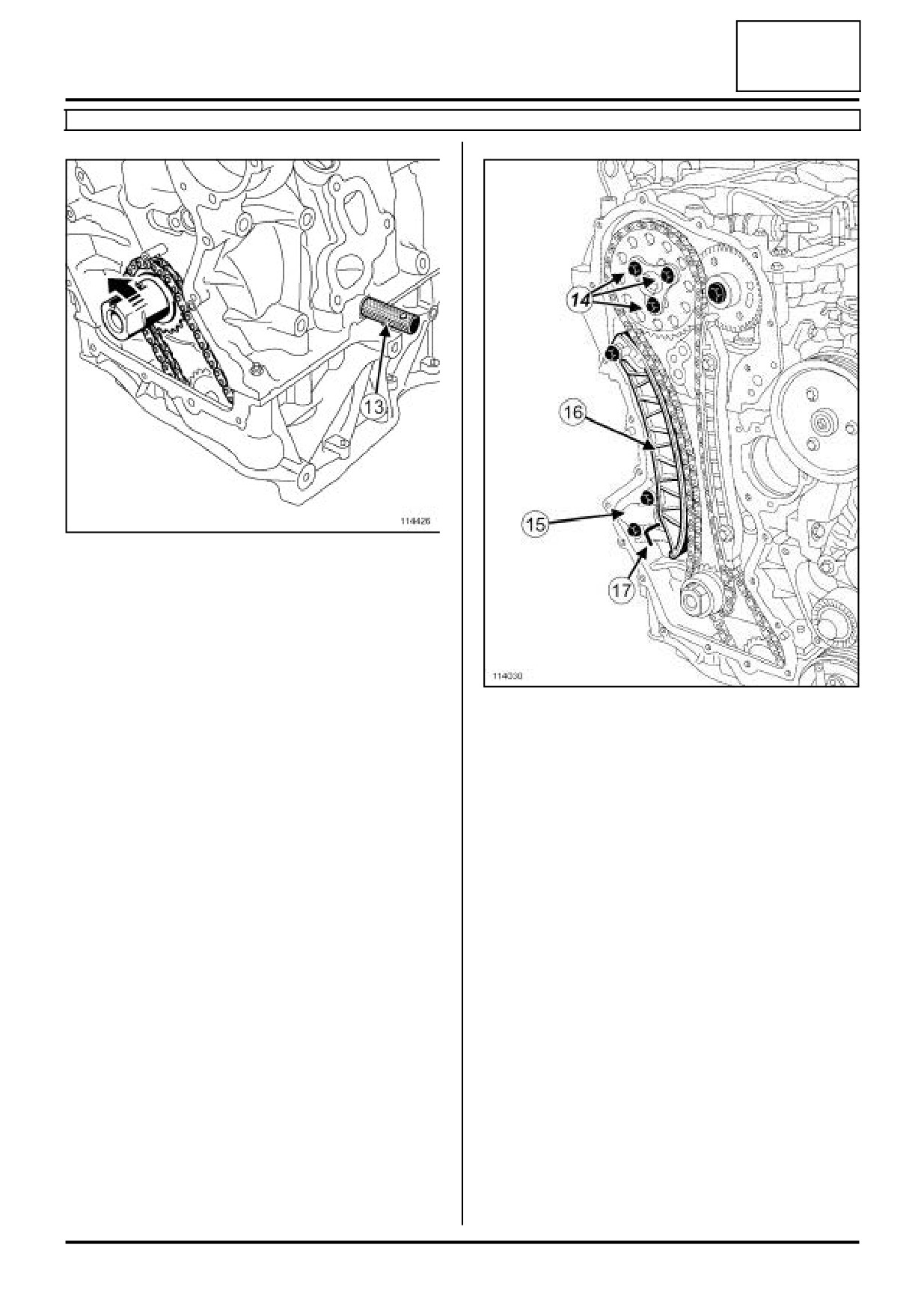

a Установите приспособление (Mot. 1766) (13) .
a Поверните коленчатый в а л против часовой
стрелки так, чтобы о н касался штифта (Mot.
1766).
114030
a Ослабьте затяжку болтов (14) шестерни цепи
привода ГРМ с о стороны распределительного
вала.
a Сожмите гидравлический натяжитель привода
ГРМ (15) нажав на успокоитель цепи привода
ГРМ (16) .
a Зафиксируйте гидравлический натяжитель цепи
привода ГРМ при помощи шестигранного ключа
на 3 мм (17) .
a Снимите (см. Сборка привода ГРМ:
Подетальная схема) :
- натяжитель цепи привода ГРМ,
- успокоитель цепи привода ГРМ,
- башмак цепи привода ГРМ,
- шайба шестерни цепи привода ГРМ со стороны
распределительного вала,
- шестерню цепи привода ГРМ со стороны
распределительного в а л а в с б о р е с ц е п ь ю
привода ГРМ и шестерней цепи привода ГРМ со
стороны коленчатого вала.
10A-44
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
УСТАНОВКА
I - ПОДГОТОВКА К УСТАНОВКЕ
a Используйте СУПЕРЭФФЕКТИВНЫЙ
ОЧИСТИТЕЛЬ ДЛЯ ПРИВАЛОЧНЫХ
ПОВЕРХНОСТЕЙ (см. Автомобиль: Детали и
материалы для ремонта) (Глава 04B,
Применяемые горюче-смазочные материалы,
эксплуатационные жидкости и составы) для
очистки:
- привалочную плоскость крышки привода ГРМ
на блоке цилиндров и головку блока цилиндров,
- крышку п р и в о д а
механизма
газораспределения,
ВНИМАНИЕ
Н е скоблите привало ч н ы е поверхности
алюминиевых дета л е й . так как любое
повреждение п р и валочной п о верхности
115737
может привести к утечкам топлива.
a Убедитесь, что:
a Удалите остатки пластмассовым шпателем.
- отметка
(18)
на з у б ч а т о м
шкиве
распределительного в а л а впускных клапанов
a Закончите очистку привалочных поверхностей с
находится напротив бобышки на крышке
помощью МАТИРОВОЧНОГО КРУГА СЕРОГО
головки блока цилиндров (19) ,
ЦВЕТА
(см. А в т о м о б и л ь: Детали и
материалы д л я р е м о н т а) (Г л а в а
04B,
- канавка на распределительном вале выпускных
Применяемые горюче-смазочные материалы,
клапанов должна быть горизонтальна (больший
сегмент торца (20) обращен вверх).
эксплуатационные жидкости и составы).
a Установите успокоитель (см. Сборка привода
ГРМ: Подетальная схема) цепи привода ГРМ.
ВНИМАНИЕ
Для обеспечения герметизации привалочные
поверхности должны быть чистыми, сухими и
без следов масла (не касайтесь их пальцами).
II - УСТАНОВКА
a Установите в ВМТ поршень 1-го цилиндра
двигателя.
a Установите приспособление (Mot. 1766).
10A-45
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
114430
a Установите шайбу н а шестерню цепи привода
ГРМ (со стороны распределительного вала) (25)
на шестерне цепи привода Г Р М (с о стороны
распределительного вала).
a Заверните вручную новые болты (26) шестерни
цепи п р и в о д а
Г Р М с о стороны
распределительного вала.
114429
a Установите новую шестерню цепи привода ГРМ
со стороны распределительного вала (21) .
Примечание:
Шестерня цепи привода ГРМ со стороны
коленчатого
вала
должна свободно
Примечание:
вращаться.
Цепь привода ГРМ не имеет направления
установки.
a Установите (см. Сборка привода ГРМ:
Подетальная схема) :
a Установите:
- успокоитель цепи привода ГРМ,
- новую цепь привода Г Р М н а шестерню цепи
- гидравлический натяжитель цепи привода ГРМ.
привода ГРМ с о стороны коленчатого вала
(совместите отметку на шестерне с медным
звеном цепи (22) ),
-шестерню цепи привода ГРМ на новую цепь со
стороны распределительного в а л а (2 4)
(совместите отметку на шестерне с медным
звеном цепи (23) ).
a Установите шестерню ц е п и привода ГРМ со
стороны распределительного вала (24) .
10A-46
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
114431
a Выньте шестигранный ключ (27) на 3 мм.
10A-47
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
a Отцепите шпонку
(28) приспособления (Mot.
1769) от канавки на коленчатом вале.
a Установите штифты (32) приспособления (Mot.
1769) в отверстия шестерни распределительного
вала впускных клапанов.
Примечание:
Не
устанавливайте
шпонку
(2
8)
приспособления
(Mot.
1769) в канавку
распределительного вала.
a Повернув приспособление
(Mot.
1769),
совместите оси проставки (30) и отверстия (31) .
a Вставьте, н е прилагая у с и л и й, ш п о н к у
(28)
приспособления
(Mot.
1769)
(29) в паз
распределительного вала (п р и необходимости
повторите предыдущие операции).
114433
114434
114432
a Закрепите приспособление (Mot. 1769) болтом
(33) (M6 - длина 50 мм).
a Вставьте шпонку
(28) приспособления (Mot.
1769)
(29) в канавку на распределительном
a Затяните требуемым моментом болты
(см.
вале.
Сборка привода ГРМ: Подетальная схема)
шестерни ц е п и п р и в о д а Г Р М с о стороны
распределительного вала.
Примечание:
a Снимите:
Н е устанавливайте
штифты
(3
2)
приспособления
(Mot.
1769) в отверстия
- приспособление (Mot. 1769),
шестерни распределительного вала впускных
клапанов.
- диагностический прибор (Mot. 1766).
a Повернув п р и с п о с о б л е н и е
(Mot.
1769),
a Установка производится в порядке, обратном
совместите оси проставки (30) и отверстия (31) .
снятию.
10A-48
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X62, ZF4
a Выполните:
- заправку системы о х л а ж д е н и я двигателя и
удаление из нее в о з д у х а (см. Система
охлаждения: Слив и заправка) ,
- заправку двигателя маслом (с м. Моторное
масло: Слив и заправка) .
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
КЛИМАТИЧЕСКАЯ УСТАНОВКА
a Заправьте холодильный контур хладагентом с
помощью заправочной станции заправочная
станция д л я хладагента (с м. Холодильный
контур: Слив и заправка)
(Глава
62A,
Кондиционер).
10A-49
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
Необходимые приспособления и
Моменты затяжкиm
специнструменты
боко в ы е болты
30 Н. м. + 54˚
Mot. 1431
Фиксатор маховика.
крепления
двигателя
±
на головке блока
Mot. 1716
Приспособление
для
цилиндров
отделения к артеров с
силиконовыми
верхний
болт
25 Н.м
уплотнительными
крепления
двигателя
прокладками.
на головке блока
цилиндров
Mot. 1766
Фиксатор ВМТ.
болты
усилителя
25 Н.м
Mot. 1769
Приспособление
для
крепления двигателя
фиксации
распределительных валов
ВАЖНОЕ ЗАМЕЧАНИЕ!
Во избежание повреждения систе м строго
Моменты затяжкиm
соблюдайте указания по мерам безопасности и
соблюдению чистоты и п о проведению работ
болты
боковой
5 Н.м
(см. 10A, Двигатель в сборе и нижняя часть
направляющей ц епи
двигателя,
Двигатель: М е р ы
(предварительная
предосторожности при ремонте, с. 10A-1) .
затяжка)
болты
боковой
25 Н м
направляющей цепи
ВНИМАНИЕ
болт н а п р а вляющей
25 Н м
Категорически запрещается использовать в
натяжите л я цепи
качестве опоры поддон картера двигателя. Его
привода Г
РМ
деформация может привести к выходу
моментом
двигателя из строя:
болты
10 Н м
- из-за перекрытия маслоприемника,
гидравлического
- из-за подъема уровня масла выше допустимого
натяжителя
и разноса двигателя.
болты
крепления
10 Н.м + 40˚ ±
зубчатого ш к и в а на
распределительном
валу с о стороны
выпускных клапанов
пробку отверстия под
25 Н.м
фиксатор ВМТ
болты
крепления
5 Н.м
крышки привод а Г РМ
(предварительная
затяжка)
болты M6 на крышке
16 Н.м
привода ГРМ
болт M8 н а крышке
18 Н.м
привода ГРМ
10A-50
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
СНЯТИЕ
I - СНЯТИЕ
a Снимите двигатель в сборе с коробкой передач
(см. Двигатель в сборе с коробкой передач:
Снятие и установка) .
a Установите двигатель на стенд для сборки и
разборки двигателя
(с м . 10A, Двигатель в
с б о р е и нижняя ч а с т ь двигателя,
Оборудование д л я разборки и сборки
двигателя: Применение, с. 10A-24) .
a Слейте масло и з двигателя (см. Моторное
масло: Слив и заправка) .
a Снимите:
-р е м е н ь п р и в о д а вспомогательного
оборудования
(с м . Р е м е н ь привода
вспомогательного оборудования: Снятие и
114025
установка) ,
a Снимите:
- водяной насос (см. Водяной насос: Снятие и
установка) .
- болты крепления
усилителя опоры подвески
двигателя (1) ,
- усилитель опоры подвески двигателя.
115738
a Установите фиксатор (Mot. 1431) маховика на
блок-цилиндров.
114026
a Снимите:
a Снимите:
-шкив коленчатого вала (см. Шкив коленчатого
вала: Снятие и установка) ,
- болты
(2 ) и (3 ) крепления опоры подвески
- боковой сальник коленчатого в а л а (с м.
двигателя,
Сальник коленчатого в а л а с о стороны
привода ГРМ: Снятие и установка) .
- опоры двигателя.
10A-51
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
II - СНЯТИЕ
114029
a Разрежьте валик силикона по периметру крышки
привода ГРМ с помощью приспособления (Mot.
1716).
a Снимите крышку привода ГРМ.
Примечание:
114031
Отсоедините крышку привода Г РМ в ручную,
небольшими р ы в ками, чтобы не п о в р едить
a Снимите болты крепления крышки привода ГРМ
ее.
по периметру и из отверстия (4) .
10A-52
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
115515
a Снимите приспособление (Mot. 1431).
a Совместите канавку (5 ) коленчатого вала с
отверстием (6 ) блока цилиндров (поршни на
середине хода).
114030
a Ослабьте болты (8 ) зубчатого шкива привода
ГРМ (со стороны выпускных клапанов).
a Сожмите плунжер гидравлического натяжителя
(9) , нажав на успокоитель цепи привода ГРМ
(10) .
a Зафиксируйте
п л у н ж е р гидравлического
натяжителя
(9)
в утопленном положении
шестигранным ключом (11) на 3 мм.
a Снимите:
- болты крепления гидронатяжителя (12) ,
- гидронатяжитель (9) цепи привода ГРМ,
- болт (13) крепления башмака цепи,
- башмак цепи привода ГРМ (10) .
114426
a Выньте заглушку из отверстия под фиксатор
ВМТ.
a Установите фиксатор ВМТ (Mot. 1766)
(7) на
месте заглушки и затяните его вручную.
a Поверните коленчатый в а л против часовой
стрелки так, чтобы он касался штифта.
10A-53
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
ДЛЯ ПРИВАЛОЧНЫХ ПЛОСКОСТЕЙ (с м.
Автомобиль: Детали и м а т е р и а л ы для
ремонта) .
ВНИМАНИЕ
Не скоблите привалоч н ы е поверхности
алюминиевых деталей. так ка к любое
повреж д е н и е привалочной п о верхности
может привести к утечкам топлива.
a Удалите остатки пластмассовым шпателем.
a Закончите очистку привалочных поверхностей с
помощью МАТИРОВОЧНОГО КРУГА СЕРОГО
ЦВЕТА (см. Автомобиль: Детали и материалы
для ремонта) .
a С помощью СРЕДСТВА ДЛЯ ОЧИСТКИ
ПОВЕРХНОСТЕЙ (см. Автомобиль: Детали и
материалы для ремонта) очистите:
- привалочную плоскость крышки привода ГРМ
на блоке цилиндров и головку блока цилиндров,
- крышку п р и в о д а
механизма
газораспределения,
ВНИМАНИЕ
Для обеспечения герметизации привалочные
114032
поверхности должны быть чистыми, сухими и
без следов масла (не касайтесь их пальцами).
a Снимите:
- болты
(8)
крепления зубчатого шкива ни
привода ГРМ,
ВНИМАНИЕ
- шайбу крепления звездочки привода ГРМ (14) ,
Нанесение слишко м большого количества
герметика может с тать причиной е го
- узел "зубчатый шкив (17)
- цепь привода
-
выжимания наружу п р и затяжки крепления
зубчатый шкив (15) ",
деталей. П о п а д а н и е г ерметика в
- болты (1 6) к р е п л е н и я успокоителя цепи
охлаждающую ж и д ко с т ь может п р и вести к
привода ГРМ,
повреждению некото р ы х узлов и агрегатов
(двигателя, радиатора и т. д.).
- успокоитель цепи привода ГРМ.
- фиксатор ВМТ (Mot. 1766) (7) .
a Детали, подлежащие обязательной замене:
- Цепь привода ГРМ.
УСТАНОВКА
- Гидравлический натяжитель привода.
- Зубчатый шкив коленчатого вала.
I - ПОДГОТОВКА К УСТАНОВКЕ
a Очистите привалочные плоскости кожуха
- Зубчатый ш к и в распределительного вала с о
п р и в о д а Г Р М с
помощью
стороны выпускного коллектора.
ВЫСОКОЭФФЕКТИВНОГО РАСТВОРИТЕЛЯ
- Шайба к р е п л е н и я з у б ч а т о г о ш к и в а на
распределительном в а л у, с о стороны
выпускных клапанов.
- Болт крепления зубчатого шкива привода ГРМ
на распределительном в а л у выпускных
клапанов.
10A-54
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
- Башмак цепи привода ГРМ.
- Болт крепления башмака цепи привода ГРМ.
- Успокоитель цепи привода ГРМ.
- Болт крепления башмака натяжителя цепи
привода ГРМ.
II - УСТАНОВКА
a Установите в ВМТ поршень 1-го цилиндра
двигателя.
a Установите фиксатор ВМТ (Mot. 1766).
115737
a Убедитесь, что:
- отметка
(18) на ш е с т е р н е выборки зазора
должна располагаться напротив бобышки (1 9)
крышки головки блока цилиндров,
-канавка на распределительном в а л е (с о
стороны выпускных клапанов) должна быть
горизонтальна (больший сегмент торца (2 0)
обращен вверх).
10A-55
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
коллектора.
114430
a Установите новую шайбу (26) на зубчатый шкив
привода ГРМ (25) .
a Затяните вручную болты (27) зубчатого шкива .
Примечание:
114429
Зу бчат ы й ш к и в привод а ГРМ
(25)
должен
a Установите новый башмак (21) цепи привода
свободно вращаться.
ГРМ.
a Затяните требуемым моментом:
- болты боковой н а п р а в л я ю щ е й цепи
(предварительная затяжка) (5 Н.м) (22) .
- болты боковой направляющей цепи (25 Н м)
(22) .
a Установите новый зубчатый шкив (2 3) на
коленчатый вал.
Примечание:
Цепь привода ГРМ не имеет направления
установки.
a Установите:
- новую цепь привода ГРМ на зубчатый шкив (23)
(совместите метку зубчатого шкива со звеном с
медным покрытием цепи),
- новый зубчатый шкив привода ГРМ (24) на цепь
(совместите метку зубчатого шкива со звеном
цепи с медным покрытием).
a Установите зубчатый шкив привода ГРМ (24) на
распределительный вал со стороны выпускного
10A-56
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Цепь привода ГРМ: Снятие и установка
10A
X43
114431
a Установите новую направляющую натяжителя
цепи привода ГРМ (28) .
a Затяните болт направляющей натяжителя
цепи привода ГРМ моментом (25 Н м) (29) .
a Установите новый гидравлический натяжитель
(30) привода Г Р М и закрепите е г о стопорным
штифтом (32) .
Примечание:
Перед тем к ак затянуть б о л т ы крепления
убедитесь, что гидравлический натяжитель
(30) прижат к блоку цилиндров.
a Затяните требуемым моментом болты
гидравлического натяжителя (10 Н м) (31) .
a Удалите стопорный штифт (32) .
10A-57

















содержание      ..     1      2      3      4      ..
