Cупервайзинг бурения скважин (2009 год)

В ПРИЛОЖЕНИИ №1 приводятся образцы всех необходимых документов

и макет вахтового отчета.

Перед сдачей информации заказчику все отчеты проходят экспертизу и

защиту на техническом совете предприятия. Копии отчетов в обязательном

порядке вносятся в электронный банк данных, а также сдаются архив в

распечатанном виде.

Для автоматизации документооборота используется программный продукт

«АРМ Супервайзераª.

4.8.Состав отчетных документов супервайзера

Для документооборота по супервайзингу строительства скважин

используются следующие документы:

1. График заезда супервайзеров на вахты.

2. Суточный рапорт супервайзера.

3. Ежемесячный отчет супервайзера (за вахту).

4. Копии технологических документов с бурового объекта (ГТН, программа

промывки, проектная траектория скважины и т.п.).

5. Копии производственных актов, телефонограмм, замечаний, служебных

записок т.п. (за период каждой вахты).

6. Ведомость сдачи информации по окончании вахты.

7. Отчет о строительстве скважины (по окончании строительства).

8. Ведомость по компьютерному оснащению супервайзеров.

9. Ведомость по учету спецодежды и материалов.

10.Акт передачи материальных средств.

Общие требования к отчетным документам. Все отчеты должны содержать:

Титульный лист с указанием наименования отчета, даты или периода, фами-

лии и должности подготовившего отчет.

Нумерацию страниц за исключением титульного листа.

Содержание отчета с указанием ссылок на страницы разделов.

Лист с носителем, содержащим электронную копию отчета (для отчетов,

сдаваемых супервайзерами, допускается передача файлов с отчетом без пе-

редачи носителя).

Копии документов с подписями (актов, записок и т.п.), если такие создава-

лись за период отчетности. Если подпись отсутствует (файл с актом передан

по электронной почте), то перед сдачей отчета заказчику документ заверяет

ответственный исполнитель, подготавливающий отчет (с указанием фами-

лии, должности и даты).

График заезда супервайзеров на вахты должен содержать следующую ин-

формацию для всех объектов, по которым осуществляется супервайзинг строи-

тельства скважин:

Номер скважины, название месторождения и номер куста.

ФИО супервайзера.

Дату заезда и отъезда на вахту на каждый месяц.

Для подготовки графика заезда супервайзеров на вахты необходимо исполь-

зовать программный продукт «АРМ супервайзераª. При этом не реже одного раза

в два месяца необходимо распечатать текущий график заезда супервайзеров, заве-

рить подписью и подшить в отдельную папку.

4.9.Суточный рапорт супервайзера

Суточный рапорт является единой формой оперативной отчетности

бурового супервайзера и обязателен к заполнению на всех бурящихся скважинах.

В предоставлении информации для заполнения рапорта принимают

непосредственное участие буровой мастер, инженер по буровым растворам,

персонал станции ГТИ. Супервайзер получив составленный представителями

бурового подрядчика и оператором станции ГТИ готовый рапорт, проверяет

указанные в нём сведения на соответствие реальному положению на скважине,

принимает его и подписывает, либо возвращает на доработку и затем процедура

повторяется.

Суточный рапорт по бурению представляет собой книгу Microsoft Excel в

виде свода таблиц и диаграмм, посвященных определенным разделам

(фрагментам) этапа бурения скважины.

Таблица «Виды работ за суткиª содержит подробное последовательное

описание работ на буровой в течение суток. При бурении или проработке

необходимо указывать интервал бурения (проработки). Следует давать краткую

характеристику операции, например:

«Бурение интервала

1270-1290м. с

периодическими отрывами от забояª, «Наращивание с шаблонировкой ствола на

длину ведущей трубыª и т.п. Все сокращения, в целях устранения разночтения,

должны быть расшифрованы. При промежуточных промывках необходимо

указывать глубину, на которой она проводилась; при производстве ремонтных

работ необходимо указывать, что именно ремонтировалось; при производстве

подъема инструмента необходимо указывать причину подъема. Особого

внимания требует описание

аварий, брака по вине исполнителей,

организационных простоев и работ по ликвидации осложнений по геологическим

причинам. Интервал времени («отª и «доª) указывается во временном формате, а

продолжительность - в числовом с точностью до второго знака.

Таким образом, в данной таблице должна содержаться информация,

достаточная для однозначной трактовки и анализа работ, проводимых на

скважине, причин вызвавших необходимость проведения именно этих работ и

составления объективного баланса календарного времени.

Ответственность за достоверность и полноту предоставляемой информации

несут оператор станции ГТИ, буровой мастер и супервайзер.

Особое внимание необходимо обращать на обоснованность отнесения работ

к производительным или непроизводительным видам работ. Основным

документом, определяющим последовательность работ при строительстве

скважин, является проект на строительство скважины. При классификации

фактически выполняемых работ следует руководствоваться следующими

правилами и особенностями:

К работам по проходке относится только механическое бурение при

нормальном углублении ствола скважины, СПО, наращивания и

проработка/расширение ствола (если это предусмотрено в проекте) на рейсе, при

котором получена проходка.

Время холостых рейсов или рейсов прерванных из-за неполадок в буровом

инструменте относится к вспомогательным работам.

Время крепления включает в себя все работы, связанные с креплением

скважины, начиная от проработки и промывки скважины перед спуском обсадной

колонны и заканчивая подъемом бурильного инструмента после разбуривания

цементного стакана и испытания колонны на герметичность, включает:

- подготовительные работы перед спуском обсадных колонн (укладка,

замер, опрессовка,

шаблонирование труб, подготовка бурового

оборудования и др.);

- спуск колонны обсадных труб;

- промежуточные промывки в процессе спуска и заключительная

промывка перед цементированием;

- подготовительные работы к цементированию колонны;

- цементирование;

- ожидание затвердевания цемента (ОЗЦ);

- заключительные работы после цементирования;

- подготовительные работы для разбуривания цементного стакана в

колонне и разбуривание цементного стакана;

- все работы, связанные с оборудованием устья эксплуатационных и

промежуточных колонн

(кроме установки противовыбросового

оборудования);

- подготовительные работы к опрессовке колонны на герметичность и

испытание колонны на герметичность;

- установка цементного моста для создания искусственного забоя

скважины перед спуском колонны;

В случае спуска «хвостовикаª или первой секции обсадной колонны, при ее

раздельном спуске:

- подвеска и герметизация головы «хвостовикаª;

- наворот и отворот левого переводника;

- спуск-подъем бурильных труб;

- разборка и выброс левого переводника и др.;

- прочие работы по креплению.

Время повторных

(дополнительных) заливок из-за неудачного

цементирования, а также крепление скважин при ликвидации осложнений, аварий

или исправления брака относятся соответственно к времени ликвидации

осложнений, аварий, брака.

К вспомогательным работам относятся работы, выполняемые только в

процессе нормального хода бурения. Если отдельные вспомогательные работы -

приготовление и смена промывочной жидкости, чистка желобов и емкостей и т.д.

- производятся без специальной остановки бурения или в ходе других работ

(крепление скважин, ремонт) т.е. совмещаются, то время их отдельно не

показывается. Если во время проведения вспомогательных работ были ремонты

или простои, то они не фиксируются как вспомогательные работы, а фиксируются

как ремонтные работы и простои. Вспомогательные работы включают:

все виды промыслово-геофизических работ и измерение параметров

пространственного положения оси скважины

(кривизны скважины),

проводимые в процессе строительства скважины, предусмотренные

проектом;

ориентирование инструмента при бурении наклонно-направленных

скважин;

подготовительно-заключительные работы к смене, сборке и разборке

бурового инструмента;

смена бурового инструмента, долота, сборка его и разборка;

–

опрессовка и дефектоскопия;

–

смена, опробование и расхаживание забойных двигателей,

–

выброс бурильных труб на мостки;

–

смена и перетяжка талевых канатов, переоснастка талевой системы,

–

смена тормозных колодок, машинных ключей;

–

приготовление, смена, химическая обработка и утяжеление бурового

раствора;

оборудование устья скважины противовыбросовым оборудованием и

проверка его в процессе бурения;

- промывка и проработка скважины в процессе бурения при нормальном

ходе работ, включая ПЗР и СПО, связанные с проработкой скважин;

- спуско-подъемные операции при проработке и расширении ствола,

связанные с выполнением в скважине исследований и вспомогательных

работ, предусмотренных техническим проектом

(при каротаже,

длительном ремонте и т.п.);

- холостой рейс инструмента из-за неполадок с забойным двигателем;

- чистка желобов и емкостей;

- долив скважины;

- ПЗР перед и после спуска-подъема инструмента;

- отогрев пневмосистемы и другого оборудования.

Аналогичные работы, производимые в процессе ликвидации осложнений,

брака или аварий, не включаются во время вспомогательных работ, а относятся

соответственно ко времени ликвидации осложнений, брака и аварий.

Время ремонтных работ охватывает все виды ремонтов, включая планово-

предупредительные, производимые в процессе буровых работ, а также в процессе

ликвидации осложнений.

Время ликвидации осложнений включает в себя время, затраченное на

работы по ликвидации осложнений, вызванных сложными геологическими

условиями при соблюдении требований проекта на строительство скважин,

действующих в ДДО правил, инструкций и режимно-технологических

документов. К работам по ликвидации осложнений относятся также работы по

ликвидации последствий стихийных бедствий. Ремонтные работы и простои при

ликвидации осложнений или последствий стихийных бедствий в работы по

ликвидации осложнений не включаются, а относятся соответственно к ремонтным

работам и простоям.

К работам по ликвидации осложнений относятся:

- работы по приготовлению, утяжелению и химической обработке раствора,

переход с воды на глинистый раствор, выкачивание воды из приема,

набор воды и т.д.;

- расширка, промывка, проработка скважины в зонах обваливающихся

пород, спускоподъемные операции при проработках в зонах

обваливающихся пород, расхаживание инструмента при его затяжках;

- электрометрические и другие работы, связанные с определением

параметров осложненных интервалов (замер уровня, определение зоны

ухода и др.);

- подготовительные работы к заливке зон осложнений, заливка зон

осложнений, спуск промежуточной колонны для ликвидации осложнений,

заливка колонны, ОЗЦ, нащупывание и разбуривание цементного стакана,

промывка скважины после разбуривания цемента, очистка желобов и

приемных амбаров, смена непригодного бурового раствора после

ликвидации осложнений или перед повторным каротажем, ввод в

скважину инертных материалов;

- все работы по перебуриванию скважины, зарезки и бурению новым

стволом до прежнего забоя;

- заливка, заделка шурфа, забутовка, заливка устья в случае размыва или

обвала;

- задавливание скважины в связи с проявлением;

- ликвидация последствий осложнений:

промывка;

проработка;

выравнивание и смена раствора;

смена выведенного из строя, вследствие осложнения, оборудования и

инструмента;

смена пришедших в негодность бурильных труб и др.

- бурение разгрузочных (прицельных) скважин, вызванное осложнением.

Время ликвидации аварий включает в себя работы по ликвидации аварий и

брака, а также работы по ликвидации осложнений, происшедших из-за нарушения

технологического режима бурения. Ремонтные работы, проводимые в процессе

ликвидации аварий и брака

(в т.ч. бурения второго ствола), относятся,

соответственно, к работам по ликвидации аварий или брака.

К работам по ликвидации аварий относятся:

- работы по определению места прихвата, положения инструмента на забое

(включая электрометрические работы), подбор ловильного инструмента;

- сборка и разборка ловильного инструмента;

- спуско-подъемные работы, работы ловильным инструментом,

разбуривание металла, оставленного на забое;

- работы по извлечению оборванного каната для подъема геофизических

приборов,

- расхаживание прихваченного инструмента, водяные, кислотные,

нефтяные ванны, торпедирование инструмента;

- забойные заливки;

- все работы по перебуриванию скважины, зарезке и бурению новым

стволом до прежнего забоя;

- ликвидация последствий аварий: промывка, проработка, выравнивание и

смена раствора, смена выведенного из строя, вследствие аварий,

оборудования и инструмента (пришедших в негодность бурильные тубы и

т.п.);

- бурение разгрузочных (прицельных) скважин, вызванное происшедшей

аварией;

- ремонтные работы, имевшие место в период ликвидации аварий;

- прочие работы в процессе ликвидации аварий.

Время простоев охватывает все простои при бурении, креплении,

вспомогательных и ремонтных работах, при ликвидации осложнений,

последствий стихийных бедствий, аварий и брака по любым причинам,

зависящим и не зависящим от буровой бригады. При расшифровке простоев

следует точно указать истинную причину простоя, а также по чьей вине простой.

Простой может быть по вине бурового подрядчика, подрядчика по выполнению

других работ или по вине Заказчика (отсутствие проектной документации, не

своевременно поданная заявка на выполнение работ и т.д.). Причиной простоя

могут быть объективные обстоятельства, т.е. виновника простоя нет или он не

может отвечать за простой, это могут быть, например метеоусловия. Если в

отчетных сутках имел место простой, в разделе примечание, в обязательном

порядке, указывается виновник простоя.

Время, затраченное на проходку второго ствола (перебуривание ствола) до

достижения конечной глубины первого ствола, при ликвидации осложнений,

аварий и брака, включается соответственно в итог времени, затраченного на

работы по ликвидации осложнений, аварий и по исправлению брака.

Время на ликвидацию брака

- показывается время, затраченное на

устранение последствий, вызванных нарушением требований проекта на

строительство скважин, действующих правил, инструкций и режимно-

технологических документов, по вине буровой бригады или по другим причинам:

- работы по ликвидации неудачных заливок обсадных колонн и устранению

их негерметичности;

- работы по исправлению кривизны ствола скважины: зарезка нового

ствола, бурение новым стволом до глубины основного ствола;

- бурение разгрузочных скважин, вызванное допущенным браком в работе;

- прочие работы.

Таблица «Компоновка бурильной колонны по рейсамª содержит данные по

всем элементам бурильной колонны по рейсам: долото, КНБК, бурильные трубы.

Обязательны к заполнению сведения о диаметрах и длине элементов, у номерных

элементов должен быть указан их регистрационный номер.

Ответственность за достоверность и полноту предоставляемой информации

несет буровой мастер. Таблица должна содержать данные по бурению за сутки по

рейсам, интервал проходки для каждого рейса за истекшие сутки, время

(продолжительность) бурения, параметры режима бурения, сведения об отработке

долот, типе и номере забойного двигателя, вес на крюке в конце рейса. Число

оборотов ротора указывается только при роторном или турбинно-роторном

способе бурения. При бурении забойным двигателем без проворота бурильной

колонны ротором строка остается пустой.

Ответственность за достоверность и полноту информации о

породоразрушающем инструменте, его отработке, типе и номере забойного

двигателя и угле перекоса осей отклонителя несет буровой мастер.

Ответственность за достоверность и полноту информации о фактических

параметрах режима бурения, интервале, времени выполнения операций несут

оператор станции ГТИ и супервайзер. Заполняет эту таблицу оператор станции

ГТИ, контролирует супервайзер. Время указывается во временном формате, а

продолжительность - в числовом формате с точностью до второго знака.

Таблица

«Буровой растворª содержит технологические параметры

используемых буровых растворов и на время замера 24:00. Если определение

какого-либо параметра (параметров) не производилось, то данная графа (строка)

остается незаполненной. Ответственность за достоверность и полноту

предоставляемой информации несет инженер по растворам, а при его отсутствии

лаборант-коллектор. Заполняет эту таблицу буровой мастер после проверки

информации супервайзером.

Таблица «Параметры траектории стволаª содержит проектные данные по

траектории ствола скважины и данные ГИС по результатам контрольных замеров

параметров траектории (инклинометрии), а при их отсутствии по данным замера

забойными телесистемами геонавигации. Графа таблицы

«Фактª, т.е. по

контрольным замерам, заполняется нарастающим итогом, что позволяет

оперативно оценивать соответствие проектного и фактического положения

траектории ствола в пространстве.

Ответственность за достоверность и полноту предоставляемой информации

несет начальник инклинометрической партии, либо инженер, ведущий замеры

забойными телеметрическими системами, а в его отсутствие буровой мастер.

Заполнение этой таблицы осуществляет буровой мастер. Контроль возлагается на

супервайзера.

Таблица «Расход материалов, реагентов и инструментаª содержит перечень

ориентировочный материалов и позволяет проконтролировать расход этих

материалов на скважину. При использовании других материалов

- вносятся

соответствующие дополнения Графа

«Расходª заполняется за сутки. Графа

«Итого на скважинуª заполняется нарастающим итогом за время бурения данной

скважины. Заполняет таблицу и несет ответственность за полноту и

достоверность информации в ней буровой мастер, контроль возлагается на

супервайзера.

Заполнение таблицы

«Отработка долот в скважине по рейсамª в

комментариях не нуждается, и содержит информацию о ТЭП отработки всех

долот нарастающим итогом по скважине и техническом состоянии долот на

начало применения (актуально для долот бывших в употреблении) и после

отработки в конце рейса для оценки степени пригодности к дальнейшему

применению. Ответственность за достоверность и полноту предоставляемой

информации несут оператор станции ГТИ, буровой мастер. Заполняет эту

таблицу, после проверки информации супервайзером, оператор станции ГТИ в

электронном виде.

Заполняет таблицу «Персонал буровой бригадыª и несет ответственность за

полноту и достоверность информации в ней буровой мастер, контроль

возлагается на супервайзера.

Заполняет таблицу

«Работа спецтехникиª и несет ответственность за

полноту и достоверность информации в ней буровой мастер, контроль

возлагается на супервайзера. При заполнении раздела таблицы «Тампонажная

техникаª следует учитывать тот факт, что здесь отражается лишь время прибытия

и убытия этой техники на кустовую площадку. Продолжительность её работы

отражается в «Карточке учета цементированияª.

Таблица

«Комментарии, замечания, предложения, информация, не

вошедшая в таблицыª содержит информацию ведущих специалистов на буровой

о поведении скважины в течение суток и замеченных аномалиях. В эту таблицу

заносятся рекомендации и предупреждения, выданные персоналом станции ГТИ;

замечания, предупреждения и запрещения, выданные супервайзером. При

необходимости печатается второй лист. Формат второго листа произвольный,

обязательно лишь указывать, чей комментарий приводится.

Таким образом, суточный рапорт супервайзера

должен

содержать

следующую информацию:

1. Общая информация

1.1. Номер рапорта

1.2. Дата создания рапорта

1.3. Забой на начало сут., м

1.4. Забой на конец сут., м

1.5. Название бурового подрядчика

1.6. Буровой мастер

1.7. Начальник партии ГТИ

1.8. Начальник цеха

1.9. Геолог партии ГТИ

1.10. Инженер по растворам

1.11. Температура, град

1.12. Комментарии, замечания, предложения

1.13. Описание геологического разреза (шлама, керна)

2. Режим бурения (по каждому рейсу)

2.1.

№ рейса

2.2.

Время начала рейса

2.3.

Время окончания рейса

2.4.

Интервал бурения ОТ

2.5.

Интервал бурения ДО

2.6.

Время бурения, ч. мин.

2.7.

Механическая скорость, м/ч

2.8.

Тип долота

2.9.

№ долота

2.10.

Проходка на долото, м

2.11.

Нагрузка на долото, кН

2.12.

Насадки на долото

2.13.

Отработка по коду ВНИИБТ

2.14.

Отработка по коду IADC

2.15.

Долото отработано (признак)

2.16.

Давление на входе, атм

2.17.

Время циркуляции, ч. мин

2.18.

Диаметр втулок, мм

2.19.

Производительность бурового насоса, л/с

2.20.

Число оборотов ротора

2.21.

Тип забойного двигателя

2.22.

Номер забойного двигателя

2.23.

Состав КНБК

Проведенные работы за сутки

3.1.

№ рейса

3.2.

Интервал ОТ (время начала), м

3.3.

Интервал ДО (время окончания), м

3.4.

Вид работ

3.5.

Описание

Параметры промывочной жидкости

4.1. Время замера, ч. мин.

4.2. Название бурового раствора

4.3. Плотность, кг/м³

4.4. Условная вязкость, сек

4.5. Водоотдача, см³/30 мин.

4.6. ДНС

4.7. СНС

4.8. Эфф. вязкость n600/n300

4.9. Уровень PH

4.10. Толщина корки, мм

4.11. Содержание песка, %

4.12. Твердая фаза

4.13. Коллоидная фаза

4.14. Общая жесткость

Газовый состав

5.1. Интервал ОТ, м

5.2. Интервал ДО, м

5.3. Газ фон

5.4. Газ сум

5.5. С₁

5.6. С₂

5.7. С₃

5.8. С₄

5.9. С₅₊

5.10. Описание

Замеры кривизны (инклинометрии по данным ЗТС)

6.1. Глубина, м

6.2. Зенитный угол, град.

6.3. Азимут, град.

6.4. Последний замер Зенитный угол, град.

6.5. Последний замер Глубина, м

6.6. Последний замер Азимут, град.

6.7. Последний замер Угол min, центр, max, град.

6.8. Последний замер Азимут min, центр, max, град.

Расход материалов и оборудования

7.1. Наименование

7.2. Ед. измерения

7.3. Количество

7.4. На какие цели израсходовано/причина вывода из эксплуатации

Остатки

8.1. Наименование

8.2. Приход

8.3. Остаток

8.4. Ед. измерения

Транспорт

9.1. Наименование

9.2. Время работы ОТ, ч. мин.

9.3. Время работы ДО, ч. мин.

9.4. Вып. работа/Организация

10.Персонал на буровой

10.1. Ф.И.О.

10.2. Профессия/Должность

10.3. Разряд

11.Конструкция скважины

11.1.

№ ствола

11.2. Диаметры, мм

11.3. Глубины спуска, м

12.Описание геологического разреза (шлама, керна)

13.События ущерба

13.1. Интервал возникновения события ущерба ОТ, м

13.2. Интервал возникновения события ущерба ДО, м

13.3. Вид события ущерба

13.4. Объем ущерба в часах

13.5. Принятые меры и ФИО поставленных в известность лиц

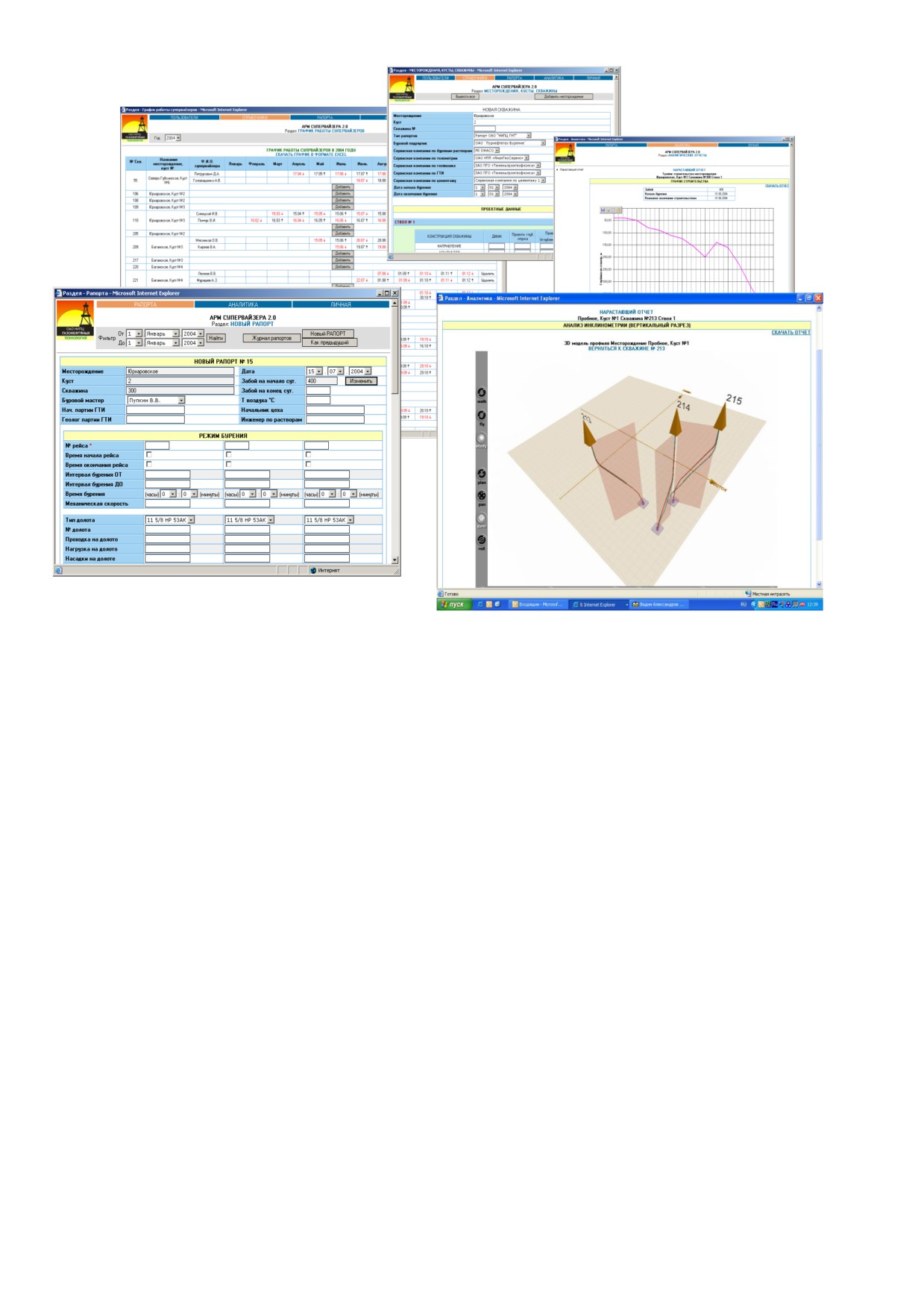

Для подготовки суточных рапортов можно использовать программный про-

дукт «АРМ Супервайзераª. По окончании вахты необходимо привезти файл

локальной базы данных «АРМ Супервайзераª.

При отсутствии на компьютере супервайзера программы «АРМ Супервай-

зераª для подготовки суточного рапорта можно использовать фиксированную

форму в формате Microsoft Excel (см. ПРИЛОЖЕНИЕ 2). В случае, если какие-

либо параметры внести в рапорт не возможно, необходимо в комментарии указать

причины этого. По окончании вахты все рапорта заносятся в одну книгу Microsoft

Excel (один файл с вкладками, где название вкладки есть дата рапорта), которую в

обязательном порядке необходимо предоставлять вместе с отчетом супервайзера

за вахту. При сдаче журнала рапортов в него должны входить все рапорта за пре-

дыдущий период с начала строительства скважины.

Пример названия журнала рапортов: «Журнал рапортов 01.01.2005 СКВ 000

КУСТ 000 Юрхаровскоеª, пример названия суточного рапорта: «Суточный рапорт

01.01.2005 СКВ 000 КУСТ 000 Юрхаровскоеª.

4.10.

Вахтовый отчет супервайзера по скважине

Ежемесячный отчет супервайзера (за вахту) должен содержать следующую

информацию (пример см. в ПРИЛОЖЕНИИ 1):

1. Титульный лист с указанием номера скважины, номера куста, названия

месторождения, периода вахты (дата «сª и дата «поª), ФИО супервайзеров.

2. Содержание с ссылками на разделы

3. ОБЩАЯ ИНФОРМАЦИЯ ПО СКВАЖИНЕ:

3.1. Назначение скважины

3.2. Проектный горизонт

3.3. Заказчик

3.4. Проектировщик

100

3.5. Буровой подрядчик

3.6. Буровая установка

3.7. Сервисная компания по буровым растворам

3.8. Сервисная компании по телеметрии

3.9. Сервисная компании по геофизике

3.10. Сервисная компании по ГТИ

3.11. Сервисная компании по цементажу

3.12. Дата начала бурения

3.13. Дата окончания бурения

3.14. Конструкция скважины (в виде таблицы)

3.14.1. Наименование колонны

3.14.2. Диаметр, мм

3.14.3. Проектная глубина спуска, м

3.14.4. Фактическая глубина спуска, м

3.14.5. Высота подъема цемента, м

3.15. Проектный профиль (в виде таблицы)

3.15.1. Глубина начала искривления, м

3.15.2. Глубина кровли продукт. пласта, м

3.15.3. Мощность продукт. пласта, м

3.15.4. Проектный азимут, град.

3.15.5. Проектный отход, м

3.15.6. Радиус круга допуска, м

3.15.7. Высота коридора допуска, м

3.15.8. Угол входа в пласт, град.

3.15.9. Альтитуда стола ротора, м

3.15.10. Глубина по стволу от, м

3.15.11. Глубина по стволу до, м

3.15.12. Зенитный угол, град.

3.15.13. Азимут, град.

3.15.14. Глубина по вертикали, м

3.15.15. Отход от вертикали, м

3.16. Проектные параметры бурового раствора (в виде таблицы)

3.16.1. Интервал бурения от, м

3.16.2. Интервал бурения до, м

3.16.3. Буровой раствор

3.16.4. Плотность, кг/м³

3.16.5. Условная вязкость, сек.

3.16.6. Водоотдача, см³/30 мин.

3.16.7. ДНС

3.16.8. СНС

101

3.16.9. Эффективная вязкость n300

3.16.10. Эффективная вязкость n600

3.16.11. Уровень pH

3.17. Работа по скважине за вахту:

3.17.1. Длительность вахты, сут.

3.17.2. Проходка по скважине за вахту, м

3.17.3. Текущие работы на скважине на момент отъезда с вахты

3.17.4. Вид и состав средств вычислительной техники и связи

супервайзера на объекте

ВАХТОВЫЙ ЖУРНАЛ СУПЕРВАЙЗЕРА - в виде таблицы

4.1. Дата

4.2.

№ рейса (может быть несколько рейсов на одну дату)

4.3.

Комментарий (краткое описание работ на скважине и особенностей

процесса бурения)

ЖУРНАЛ СОБЫТИЙ УЩЕРБА (АВАРИИ, ОСЛОЖНЕНИЯ, НАРУШЕНИЯ

И ОТКЛОНЕНИЯ) - в виде таблицы

5.1.

№ п/п

5.2.

Дата

5.3.

Вид события ущерба

5.4.

Интервал возникновения события, м

5.5.

Объем ущерба, час.

5.6.

Краткое описание события ущерба

5.7.

Принятые меры и рекомендации, ФИО ознакомленных ответственных

лиц

5.8. Замечания устранены (да, нет)

5.9. ГРАФИК СТРОИТЕЛЬСТВА СКВАЖИНЫ

5.9.1.

График, где по оси ординат (y) указана глубина скважины по

стволу, а по оси ординат (х) - время.

5.10. БАЛАНС ПРОИЗВОДИТЕЛЬНОГО И НЕПРОИЗВОДИТЕЛЬНОГО

ВРЕМЕНИ

5.10.1. Таблица расшифровки производственного времени по видам работ

на буровом объекте

5.10.2. Диаграммы структуры производительного времени и соотношения

производительного и непроизводительного времени

5.11. ТАБЛИЦА ФАКТИЧЕСКИХ ДАННЫХ ИНКЛИНОМЕТРИИ

5.11.1. Шапка:

Вносятся технологические замечания (описание аварий, осложнений - прихватов, поглощений, затяжек и т.п.) и

организационные замечания супервайзера (нет необходимой документации, техники или материалов, неправильно

осуществляются работы, имеются отклонения от траектории проводки скважины и т.п.)

102

5.11.1.1. Источник замера (указать марку и тип прибора, номер, дату или

интервал замеров)

5.11.1.2. Глубина начала искривления скважины, м

5.11.1.3. Кровля пласта по вертикали, м

5.11.1.4. Азимут на круг, град.

5.11.1.5. Отход от устья до забоя, м

5.11.1.6. Радиус круга допуска, м

5.11.1.7. Высота коридора допуска, м

5.11.2. Таблица с данными инклинометрии^*:

5.11.2.1. № п/п

5.11.2.2. Глубина по стволу, м

5.11.2.3. Зенитный угол, град.

5.11.2.4. Азимут, град.

5.11.2.5. Глубина по вертикали, м

5.11.2.6. Отход от вертикали, м

5.11.2.7. Сумма проекций, + Север, - Юг, м

5.11.2.8. Сумма проекций, + Восток, - Запад, м

5.11.2.9. Интенсивность, град./10 м

5.12. ГОРИЗОНТАЛЬНАЯ ПРОЕКЦИЯ СКВАЖИНЫ

5.13. ВЕРТИКАЛЬНАЯ ПРОЕКЦИЯ СКВАЖИНЫ

5.14. ТАБЛИЦА ОТРАБОТКИ ДОЛОТ

5.14.1.

№ п/п

5.14.2.

Типоразмер

5.14.3.

Примечание

5.14.4.

Насадки

5.14.4.1. Количество, шт

5.14.4.2. Размер, мм

5.14.5.

№ Долота

5.14.6.

Нагрузка на долото, т.

5.14.7.

Обороты долота, об/мин

5.14.8.

Средняя механическая скорость, м/ч

5.14.9.

Начало бурения, м

5.14.10. Проходка на долото, м

5.14.11. Расход промывочной жидкости, л/сек

5.14.12. Давление на входе, кг/см³

5.14.13. Код износа долота

5.14.14. Примечание

В случае наличия нескольких таблиц данных инклинометрии

(например,

по

данных

телесистемы

инклинометра) он вносятся в отчет в виде двух таблиц со своими шапками, в которых указана информация о

замере (источник замера, дата и т.д.)

103

5.15. ТАБЛИЦА ОТРАБОТКИ ТУРБОБУРОВ

5.15.1.

№ п/п

5.15.2.

Наименование

5.15.3.

Номер

5.15.4.

Дата начала работы, ч. мин.

5.15.5.

Дата окончания работы, ч. мин.

5.15.6.

Наработка, час

5.15.7.

Глубина, от

5.15.8.

Глубина, до

5.15.9.

Проходка, м

5.15.10. Примечания

5.16. ТАБЛИЦА ОТРАБОТКИ ТЕЛЕСИСТЕМ

5.16.1.

№ п/п

5.16.2.

Наименование

5.16.3.

Номер

5.16.4.

Дата начала работы, ч. мин.

5.16.5.

Дата окончания работы, ч. мин.

5.16.6.

Наработка, час

5.16.7.

Глубина от, м

5.16.8.

Глубина до, м

5.16.9.

Проходка, м

5.16.10. Примечания

5.17. ТАБЛИЦА РАСХОДА ХИМРЕАГЕНТОВ И МАТЕРИАЛОВ

5.17.1.

№ п/п

5.17.2.

Наименование (в наименовании указывать меру измерения)

5.17.3.

Расход материалов по колоннам

5.17.3.1. Направление

5.17.3.2. Кондуктор

5.17.3.3. Промежуточная

5.17.3.4. Эксплутационная

5.17.3.5. Хвостовик

5.17.4. Всего расход по каждому материалу

5.18. ОПИСАНИЕ ШЛАМА

5.18.1. Дата

5.18.2. Интервал отбора от, м

5.18.3. Интервал отбора до, м

5.18.4. Описание

5.19. ТЕХНОЛОГИЧЕСКИЙ ОТЧЕТ (описание технологии кривления сква-

жины по рейсам с указанием угла установки отклонителя)

5.19.1. Зенитный угол проект, град.

104

5.19.2. Азимут магнитный, град.

5.19.3. Смещение, м

5.19.4. Н_верт пласта, м

5.19.5. Начало работ, ч. мин.

5.19.6. Окончание работ, ч. мин.

5.19.7. Таблица данных:

5.19.7.1. № Рейса

5.19.7.2. Состав КНБК^*

5.19.7.3. Интервал от, м

5.19.7.4. Интервал до, м

5.19.7.5. Зенитный угол начальный (за указанный интервал), град.

5.19.7.6. Зенитный угол конечный (за указанный интервал), град.

5.19.7.7. Интенсивность град./10 м (по зениту)

5.19.7.8. Азимут начальный (за указанный интервал), град.

5.19.7.9. Азимут конечный (за указанный интервал), град.

5.19.7.10. Интенсивность град/10м (по азимуту), град.

5.19.7.11. Пространственная интенсивность град./10 м

5.19.7.12. Угол установки отклонителя, град.

5.19.7.13. Описание режима бурения (G_тн., Р атм., Q л/мин, V_мех)

5.19.7.14. Выводы, примечания

Отчет заполняется строго по форме (с сохранением исходного форматиро-

вания), указанной в Приложении к настоящему пособию. Допускается в конце от-

чета после всех стандартных таблиц приводить дополнительные сведения в тек-

стовом или табличном виде на усмотрение супервайзера.

Ведомость сдачи информации по окончании вахты должна содержать

следующую информацию:

Номер вахты с начала года;

Местоположение вахты (номер скважины, название месторождения и номер

куста);

ФИО супервайзера;

Дата прибытия на объект;

Дата отбытия с объекта;

Продолжительность вахты, суток;

Данные о сдаче вахты (диспетчер вахту принял, журнал рапортов сдан,

Отчет сдан, копии документов сданы, замечания по отчетам, база «АРМ

Супервайзераª данных сдана).

Ведомость заполняется ответственными лицами во время приемки отчетной

информации супервайзера по окончании его вахты. По результатам замечаний к

^* Обязательно указывать в КНБК расстояния от торца долота до калибраторов

105

предоставленной супервайзером информации производится оценка качества

работы супервайзера на объекте.

Отчет о строительстве скважины (по окончании строительства) аналогичен

ежемесячному отчету супервайзера (за вахту), но составляется за весь период

строительства скважины. Он должен содержать дополнительную информацию:

1. На титульном листе:

1.1. ФИО ответственного за подготовку (верстку) отчета из вахтовых

отчетов супервайзеров

1.2. ФИО начальника службы супервайзинга

1.3. ФИО исполнителя, ответственного за экспертизу отчета

2. В основной части:

2.1. Введение

2.2. Все таблица и диаграммы с балансом времени

2.3. График строительства скважины за весь период

2.4. Проекции ствола скважины

Для сдачи заказчику отчет брошюруется и снабжается носителем информа-

ции с электронной копией отчета, включающей журнал всех рапортов за период

строительства скважины.

4.11.

Квартальный отчет по супервайзингу бурения скважин

При оказании услуг по супервайзерскому сопровождению строительства

скважин возникает задача проведения анализа по работе подрядчиков и

выполнению проектных решений после бурения нескольких скважин за отчетный

период времени. Основным документом, обобщающим работу подотчетных

супервайзинговой службе буровых постов, является регулярный отчет. Такие

отчеты выполняются ежеквартально и в них отражаются следующие данные:

1. Количество, местоположение и основные параметры контролируемых

скважин (пример приведен в таблице 4.1)

Таблица 4.1

Месторождение

Куст

Скв. №

Буровой мастер

Аригольское

361, 347, 515, 325, 516,

Бассараб И. И.

352, 353

Узунское

2 бис

111, 112, 113, 101, 116,

Голубев А. Н.

106, 114, 115, 107

Аганское

113

10374,

10363,

10403,

Адамович Р. В.

10364, 10400, 10402

106

116

10369,

10217,

10370,

Силкин Е.М.

10427

(Гофман А. В.)

2. Количество и вид нарушений ТБ по буровым бригадам (данные приведены

в таблице 4.2.)

Таблица 4.2

Бассараб И. И.

Силкин Е.М.

Виды нарушений

(Гофман А.В.)

Организация управления ОТ, П и ПБ

Обученность персонала, стажировка

Наличие и использование СИЗ и санитарно-бытовое

обеспечение работников

Техническое состояние оборудования

Техническое состояние электроустановок

Средства автоматики, КИП

Организация работ повышенной опасности

Наличие и ведение технической документации

Наличие и исправность систем пожаротушения

3. Указываются наиболее часто встречающиеся нарушения ПБ. Типичный

пример:

- Не зашплинтованы пальцы УМК

- Отсутствует упор АКБ

- Не закреплены перила на приемных мостках

- Работа вахты в неполном составе

- Пожарные щиты не укомплектованы согласно перечню и т.д.

4. Подводятся итоги проведения фотоаудита на скважинах. Предлагается

выборка фотографий и объяснение сути нарушений по каждой фотографии.

Пример фотоаудита приведен на рис. 4.2. и рис. 4.3.

107

- Остановка работ РГТИ 35 час.

- Ликвидация аварии 48 час. (подъем кондуктора)

Итого отставание 4,5 суток.

6. На базе суточных рапортов и отчетов станции ГТИ рассчитываются

таблицы производительного (ПВ) и непроизводительного (НПВ) времени за

квартальный период и группируется по буровым подрядчикам (таблица 4.3.

и 4.4.):

Таблица 4.3

Промыв

Подрядчик

Бурение

СПО

ГИС

КНБК

Крепление

Итого

ка

МУБР

1489,47

376,72

681,99

231,81

211,06

357,14

3348,19

ЗСБН

1898,06

576,93

1216,8

297,5

356,09

437,35

4782,75

Уфимское

204,4

146,18

140,6

34,26

34,33

91,21

650,98

УБР

Таблица 4.4

В % от

Ремонтные

Ликвидация

Ослож-

Подрядчик

Простои

Итого

производ-

работы

аварий

нения

го времени

МУБР

179,75

176,30

257,24

78,68

691,97

20,66

ЗСБН

351,75

369,30

248,39

255,22

1224,66

25,61

Уфим. УБР

104,65

103,00

83,80

47,20

338,65

52,02

7. Выполняется анализ ремонтного времени по подрядчикам. При этом

учитываются наиболее часто выполняемые ремонтные работы (Табл. 4.5).

Таблица 4.5

Операция

МУБР

ЗСБН

УУБР

1. Ремонт насоса УНБ-600

65,31

131,52

37,6

109

2. Ремонт шнека

22,66

52,03

15,3

3. Ремонт ВШН

14,5

29,58

4. Ремонт вибросит

11,26

31,89

5. Ремонт коробки передач

10,30

6. Ремонт лебедки

10,32

22,5

7. Ремонт электрооборудования

6,0

28,08

25,75

8. Предоставляется информация по структуре ремонтных работ отдельного

агрегата

(бурового

насоса,

лебедки,

вышечного

блока,

электрооборудования, вибросит и т. п.). См. рис. 4.4.

Чистка шнека

Ремонт вибросит

10%

Ремонт шнека

29%

Смена сеток

40%

Ремонт желоба

Ремонт

гидроциклона

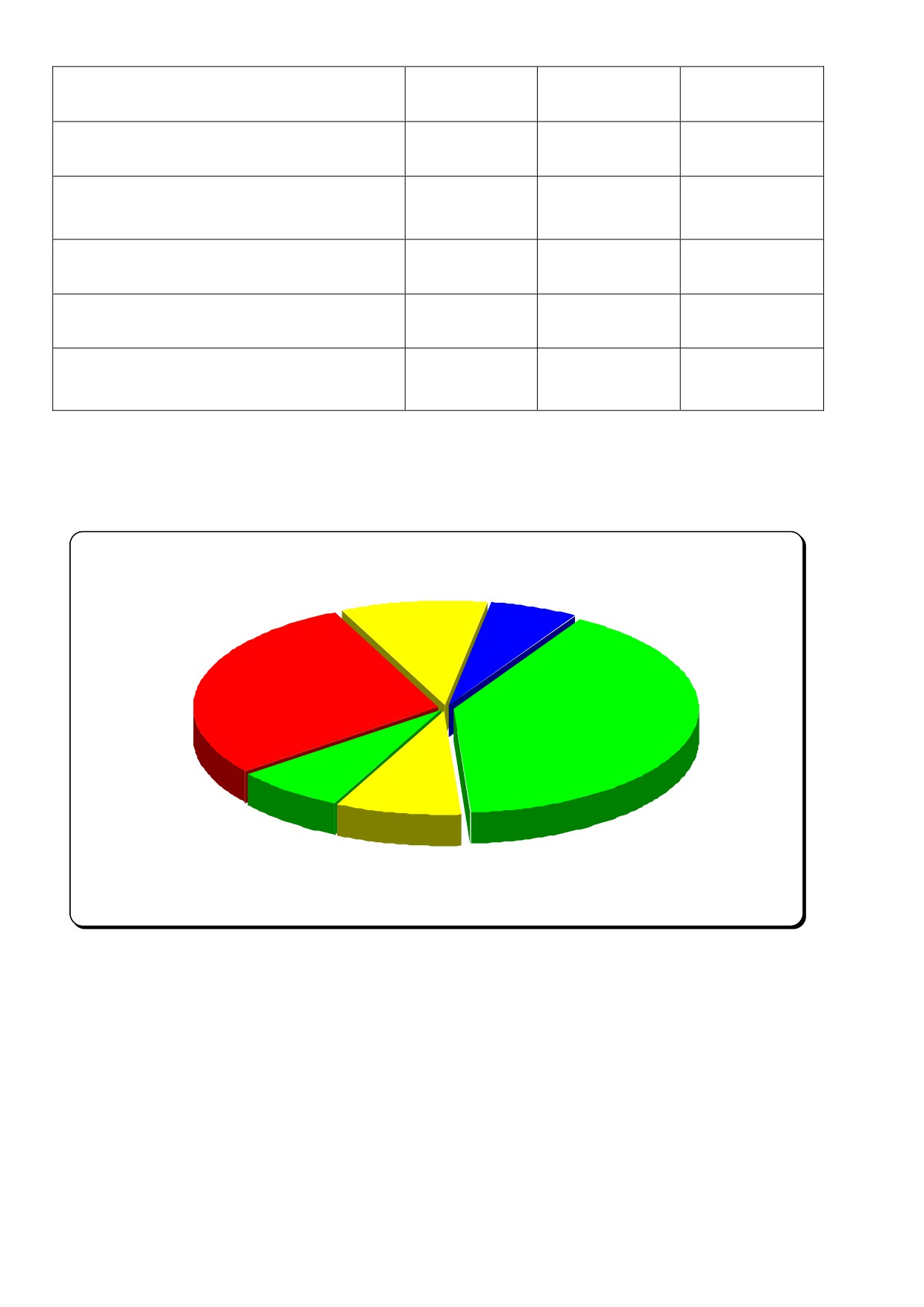

Рис. 4.4. Структура времени ремонтных работ отдельного агрегата

9. Делаются выводы по анализу ремонтного времени и оговариваются

причины его повышения. Типичные причины:

- Неудовлетворительное снабжение

- Высокая степень изношенности оборудования

- Отсутствие запасных частей к оборудованию

- Не выполняются заявки буровых мастеров по завозу зап. частей

- Не проводится профилактика оборудования со стороны бригады

110

10.Расшифровывается актированное непроизводительное время по каждому

буровому подрядчику (таблица 4.6.)

Таблица 4.6

Месторождение, куст,

Потери

Категория

скважина

времени, час

Простои (248,39 час)

Отогрев оборудования

Аганское 113/10374

Приготовление раствора

Узунское 2/112

11,8

Остановка работ РГТИ

Аганское 113/10374

Простои из-за отказа электрооборудования

Суммарно по бригадам

Ожидание завоза торцевого фреза

Узунское 2/112

20,4

Некачественный цемент

Аганское 113/10402

3,4

Приготовление раствора

Аганское 113/10402

12,6

Ожидание переводника

Аганское 113/10403

4,25

Ожидание завоза труб

Узунское 2/106

Отказ ДРП

Аганское 113/10364

14,3

Прихват геофизического кабеля

Аганское 113/10403

6,7

11.В отчете приводятся сводные данные по названию подрядчиков по каждому

буровому объекту (месторождение, куст, скважина, ФИО бурового мастера,

буровой подрядчик, компания по сопровождению долот, забойных

двигателей, телесистем, буровых растворов, геофизические работы, станция

ГТИ, компания по цементированию).

12.

Даются данные по количеству спущенных обсадных колонн за отчетный

период, например, за отчетный период спущено и зацементировано:

20 направлений;

–

23 кондуктора;

–

22 эксплуатационных колонны.

111

13.Дается распределенный анализ по буровым объектам времени простоев с

указанием виновного в простое подрядчика (таблица 4.7.):

Таблица 4.7

Вид простоя

Продолжительность, час

Подрядчик

Подъем кондуктора

48,0

ЗСБН

Проработка

24,0

«БиоТехАльянсª

Спуск кондуктора с осложнениями

35,4

ЗСБН

Отказ турбобура Т-12 РТ

3,3

«Бурсервисª

Обработка глинистого раствора

27,3

«БиоТехАльянсª

Разрушение подвесного ролика ТПГ

2,0

ЗСБН

Проработка

19,4

«БиоТехАльянсª

Оставление долота

17,4

ЗСБН

Прихват инструмента

97,4

ЗСБН

Прихват воронки

16,7

ЗСБН

Слом диамагнитной трубы

19,2

НПК «Телеметрияª

Некачественный цементаж

3,4

МТУ

Ожидание переводника

4,2

ЗСБН

ЗГР

12,6

НПО «Бурениеª

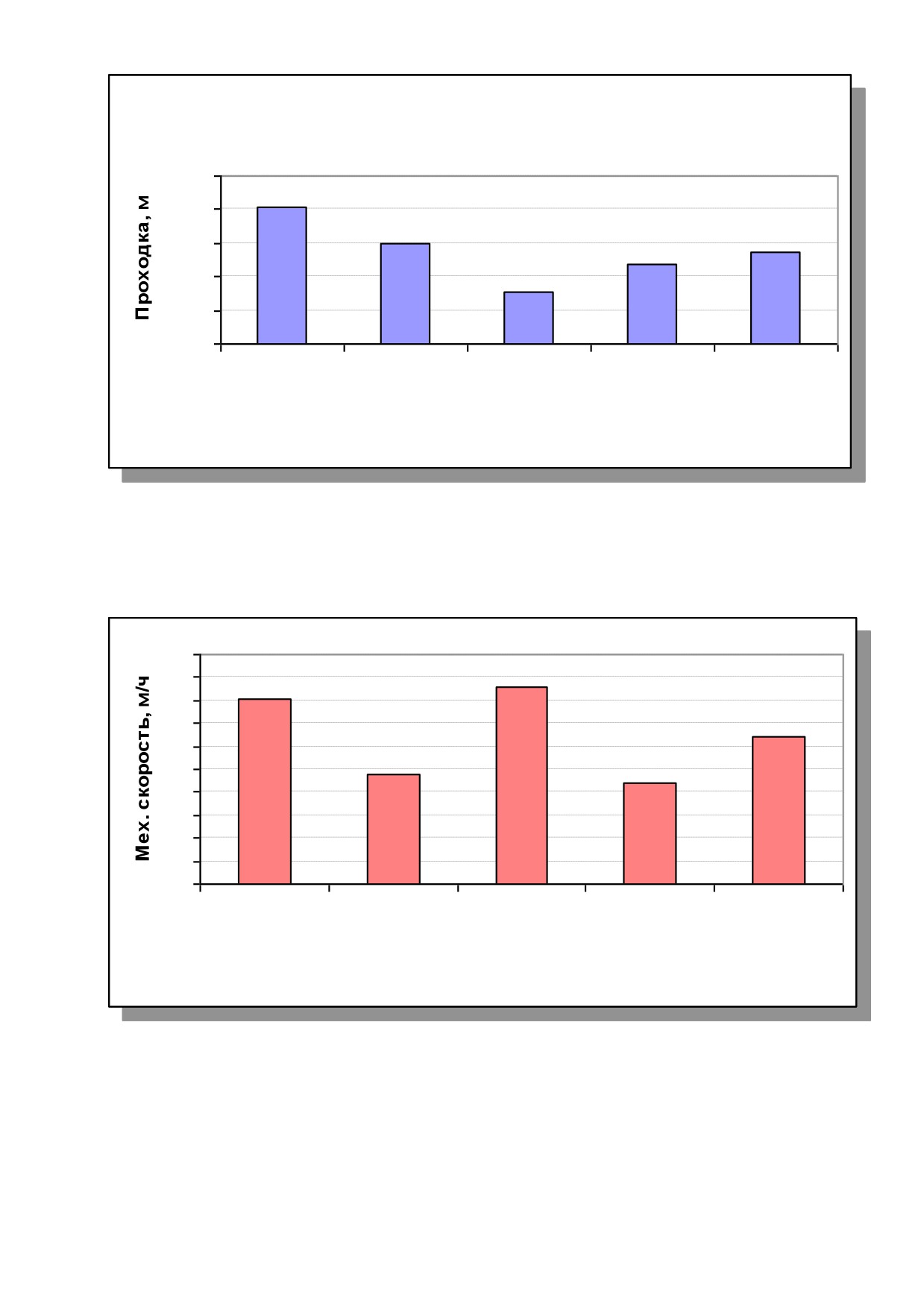

14.Дается поинтервальный анализ отработки долот в разрезе целевых

интервалов бурения (рис. 4.5. и рис. 4.6.):

112

15.В конце квартального отчета подводятся итоги и делаются выводы по

дальнейшему совершенствованию процессов бурения и организации работ

подрядчиков.

Квартальный отчет готовится в виде презентации и демонстрируется

заказчику на техническом совете в присутствии представителей подрядных

организаций. Рекомендуется вести протокол этого совещания, где будут

документированы высказывания сотрудником и записаны принятые решения и

назначенные ответственные лица и сроки.

4.12.

Ведомость оснащения поста супервайзера

Ведомость по компьютерному оснащению супервайзеров должна содержать

следующую информацию:

1. Название

2. Таблица с данными:

2.1.

№ п/п

2.2. Местоположение вахты (№ куста, № скважины, месторождение)

2.3. ФИО супервайзеров

2.4. перечень материальных средств (компьютерная и оргтехника)

2.5. Документы о передаче материальных средств

(акт, дата, ФИО

супервайзера, ФИО подготовившего акт)

2.6. Примечание

Ведомость по учету спецодежды и материалов должна содержать

следующую информацию:

1. Название

2. Таблица с данными:

2.1.

№ п/п

2.2. Местоположение вахты (№ куста, № скважины, месторождение)

2.3. ФИО супервайзеров

2.4. перечень материальных средств (спецодежда и т.п.)

2.5. Документы о передаче материальных средств

(акт, дата, ФИО

супервайзера, ФИО подготовившего акт)

2.6. Примечание

4.13.

Акт передачи материально-технических средств

Акт передачи материальных средств выполняется на бланке предприятия и

должен содержать следующую информацию

(оригинал акта сдается в

бухгалтерию):

1. Дата

114

2. Состав материальных средств с указанием наименования, марки, модели,

серийного номера и инвентаризационного номера по учету предприятия.

3. Место использования передаваемых материальных средств (месторожде-

ние, куст, скважина или № комнаты в офисе)

4. ФИО и подпись ответственного исполнителя, который выдает

материальные средства

5. Виза

(подпись) материально ответственного лица предприятия о

согласии с передачей средств

6. ФИО и подпись сотрудника (супервайзера), получившего материальные

средства.

7. ФИО главного бухгалтера (директора)

8. Печать предприятия для документов

5. Оснащение поста бурового супервайзера

5.1.Компьютерное обеспечение поста супервайзера

Для эффективного управления службой супервайзинга необходимо кроме

планирования графика вахт супервайзеров и менеджмента отчетной информации

по обеспечить:

- Компьютерное оснащение и средства связи супервайзеров.

- Материальное снабжение супервайзеров инструментами и спецодеждой.

Для осуществления производственной деятельности по контролю технико-

технологических операций бурения скважины пост супервайзера должен быть

оснащен (рис. 5.1.):

1. мобильным компьютером;

2. средствами сканирования документов и вывода на печать;

3. цифровым фотоаппаратом;

4. средствами спутниковой связи с возможностью подключения к

глобальной сети Интернет;

5. измерительными инструментами;

6. спецодеждой и в некоторых случаях личным автотранспортом;

7. справочной литературой и каталогами оборудования в электронном виде;

8. программным продуктом, автоматизирующем работу супервайзера на

рабочем месте;

9. документами, подтверждающими статус и регламентирующими права и

обязанности супервайзера.

115

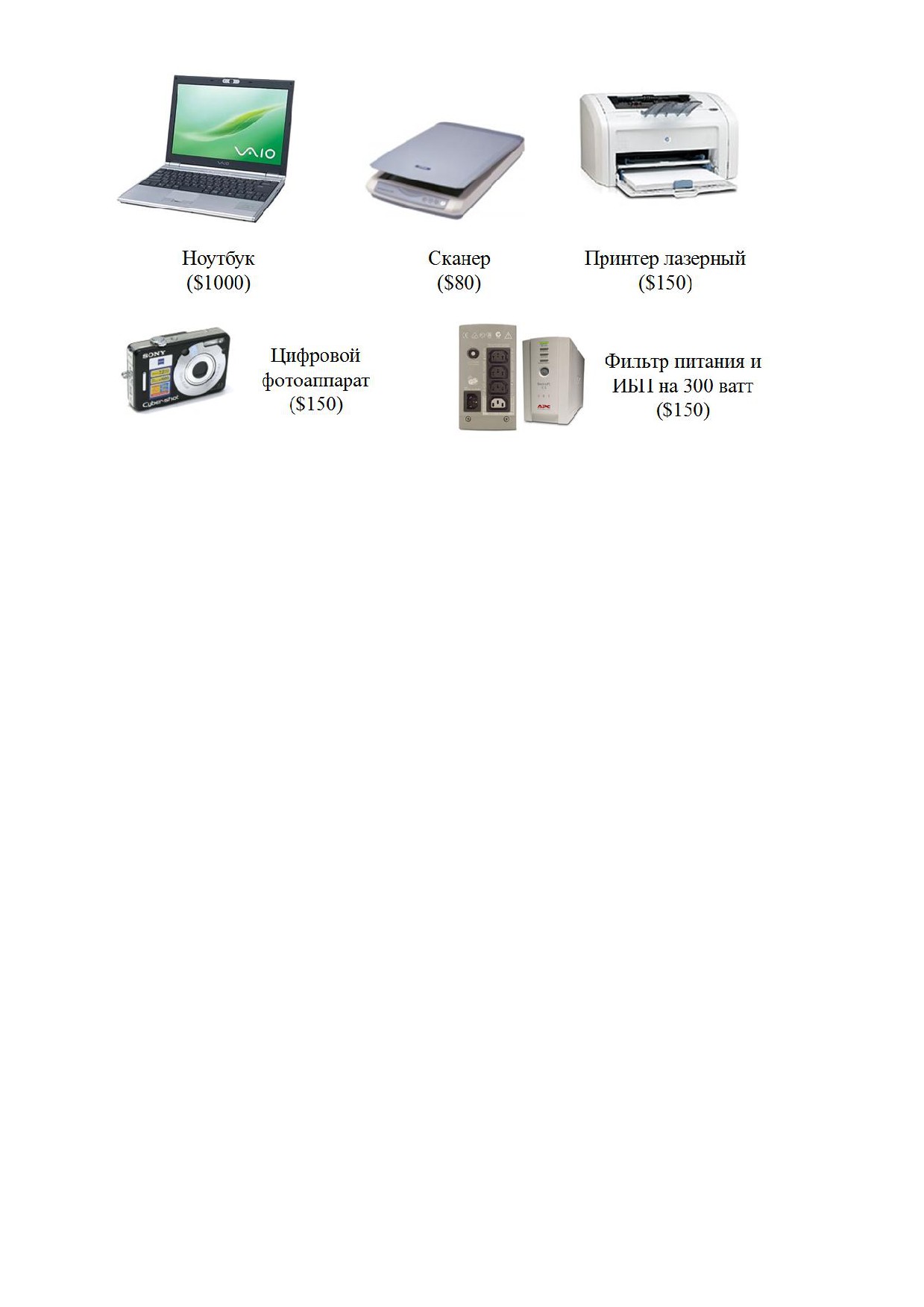

Рис. 5.1. Компьютерное оснащение поста бурового супервайзера

Для эффективной работы супервайзера необходимо создание единого

информационного пространства на кусте бурения, предусматривающего обмен

информацией между рабочими местами ответственного персонала на буровой с

помощью локальной компьютерной сети.

Организация локальной сети с помощью проводного канала связи

(прокладка кабеля от сетевого концентратора к каждому пользователю) очень

трудоемка и осложняется тем, что вахтовые балки могут передвигать с места на

место. Предлагается организовать локальную сеть на основе беспроводных

технологий передачи данных. Такая сеть разворачивается в течении 1-2 часов и

обеспечивает мобильность вагонов-домов. Организационная структура

беспроводной сети представлена на рисунке 5.2.

Видеокамеры оперативного контроля, установленные внутри буровой,

позволяют записывать действия буровой бригады и следить за технологическими

процессами в режиме реального времени (рис. 5.3.). На столе ротора лучше

предусмотреть установку нескольких камер видеонаблюдения в термокожухах,

которые предохранят камеры от низких температур. В термокожухе установлена

система обогрева, которая автоматически включается при понижении

температуры ниже 10 градусов Цельсия.

Камеры подключены в коммутационный шкаф, который установлен на

буровой площадке в будке для отдыха рабочей вахты. В шкаф монтируется

источник бесперебойного питания, сетевой коммутатор и модуль передачи

электроэнергии по Ethernet (PoE - Power over Ethernet). Источник бесперебойного

питания предохранит оборудование от скачков напряжения в электросети на

буровой.

116

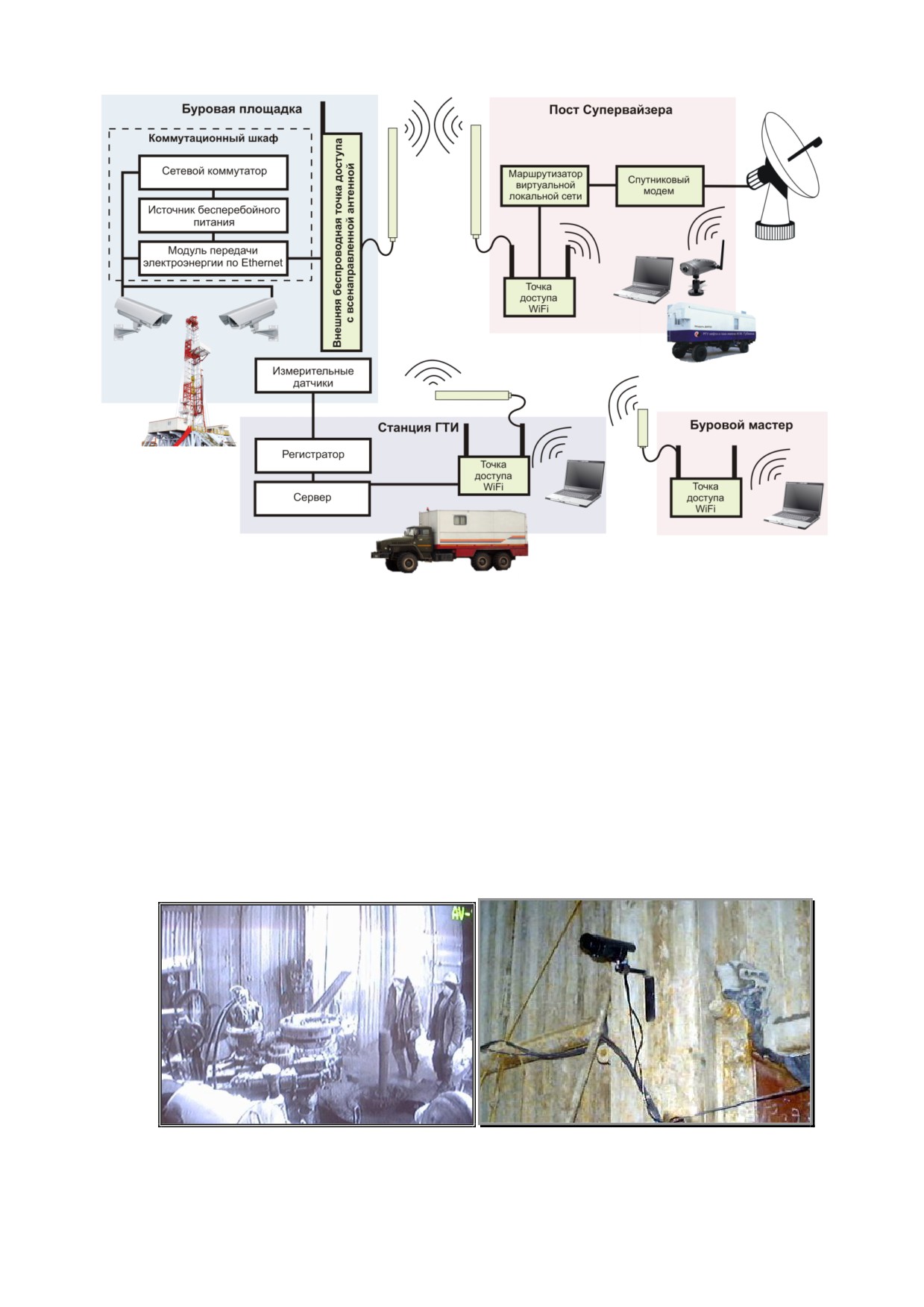

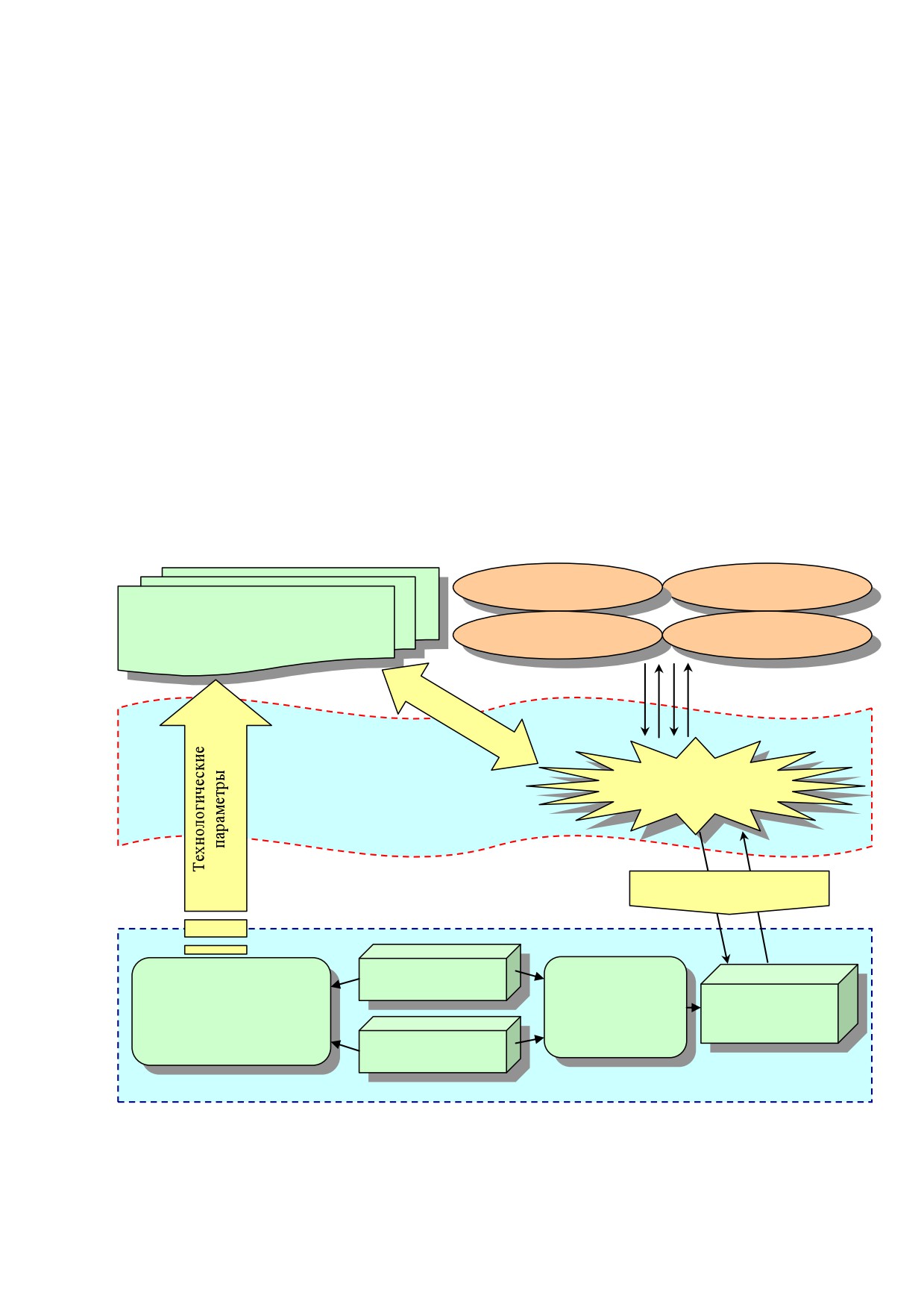

Рис. 5.2. Организационная структура беспроводной сети на буровом объекте

Сетевой коммутатор объединяет камеры видеонаблюдения в общий сегмент

сети и вместе с модулем передачи электроэнергии по Ethernet подключается к

внешней беспроводной точке доступа с мощной всенаправленной антенной.

Такую точку доступа можно устанавливать под открытым небом вне зданий и

сооружений, а всенаправленная антенна обеспечит надежное подключение к

беспроводной сети всех рабочих мест на буровом объекте. Установка подобных

антенн на вагонах балках позволят расширить зону доступа почти в два раза.

Рис. 5.3. Системы видеонаблюдения на буровом объекте

117

Параметры измерительных датчиков станции ГТИ интерпретируются в

регистраторе, обрабатываются на компьютере, к которому через точку доступа

WiFi могут подключаться рабочие станции супервайзера и бурового мастера.

Пост супервайзера посредством двусторонней спутниковой системы

передачи данных обеспечивает передачу видеоизображения с камер и параметров

станции ГТИ заказчику и в ЦИТС службы супервайзинга.

Камера, установленная в балке супервайзера, позволяет организовывать

видеоселекторное совещание с руководством супервайзерской службы и

заказчиком.

5.2.Система компьютерной связи поста супервайзера

Для обеспечения рабочего места супервайзера, находящегося на

месторождении, голосовой телефонной связью и каналом доступа в сеть Интернет

необходимо использовать специальное оборудование (на рис. 5.4.).

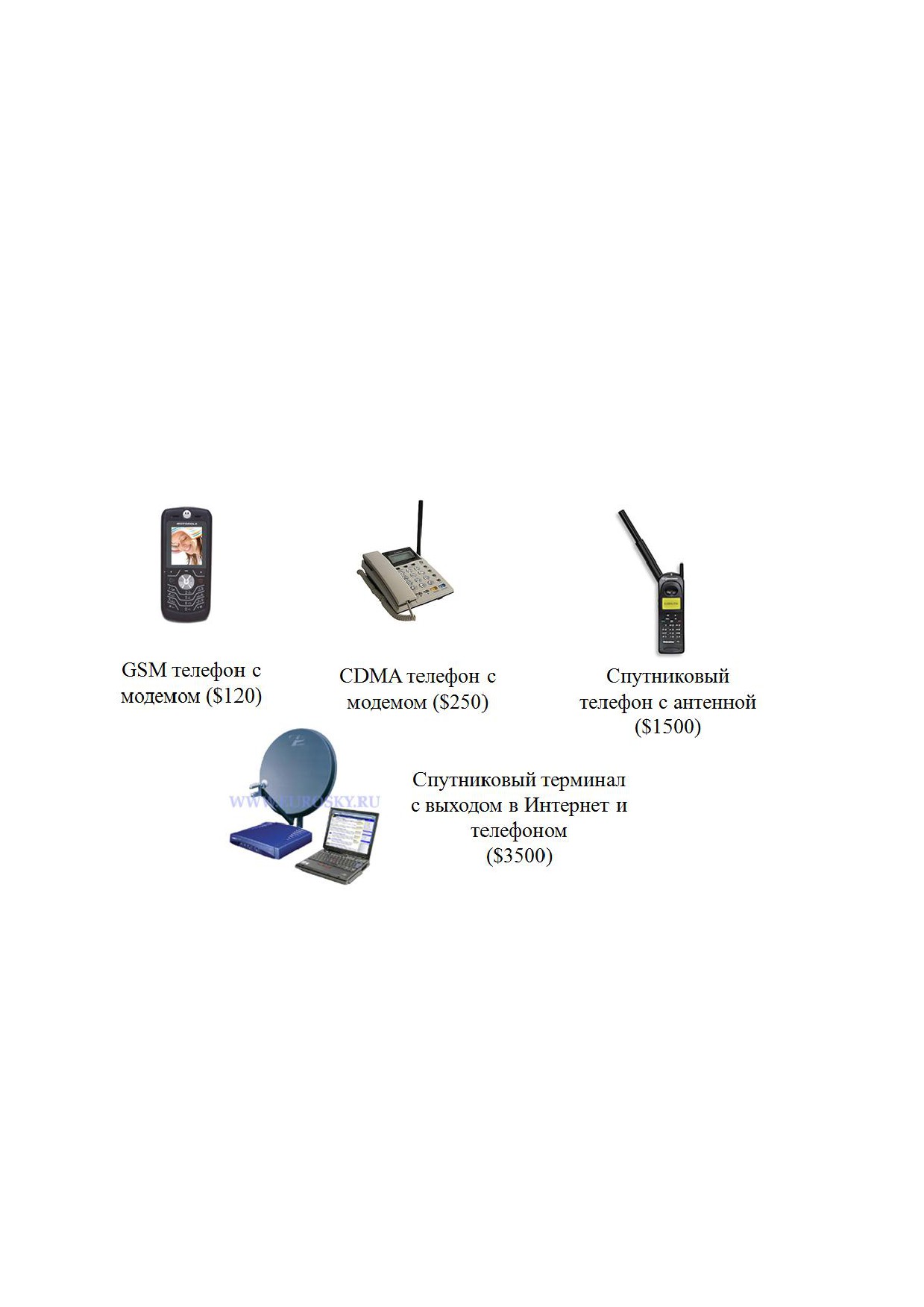

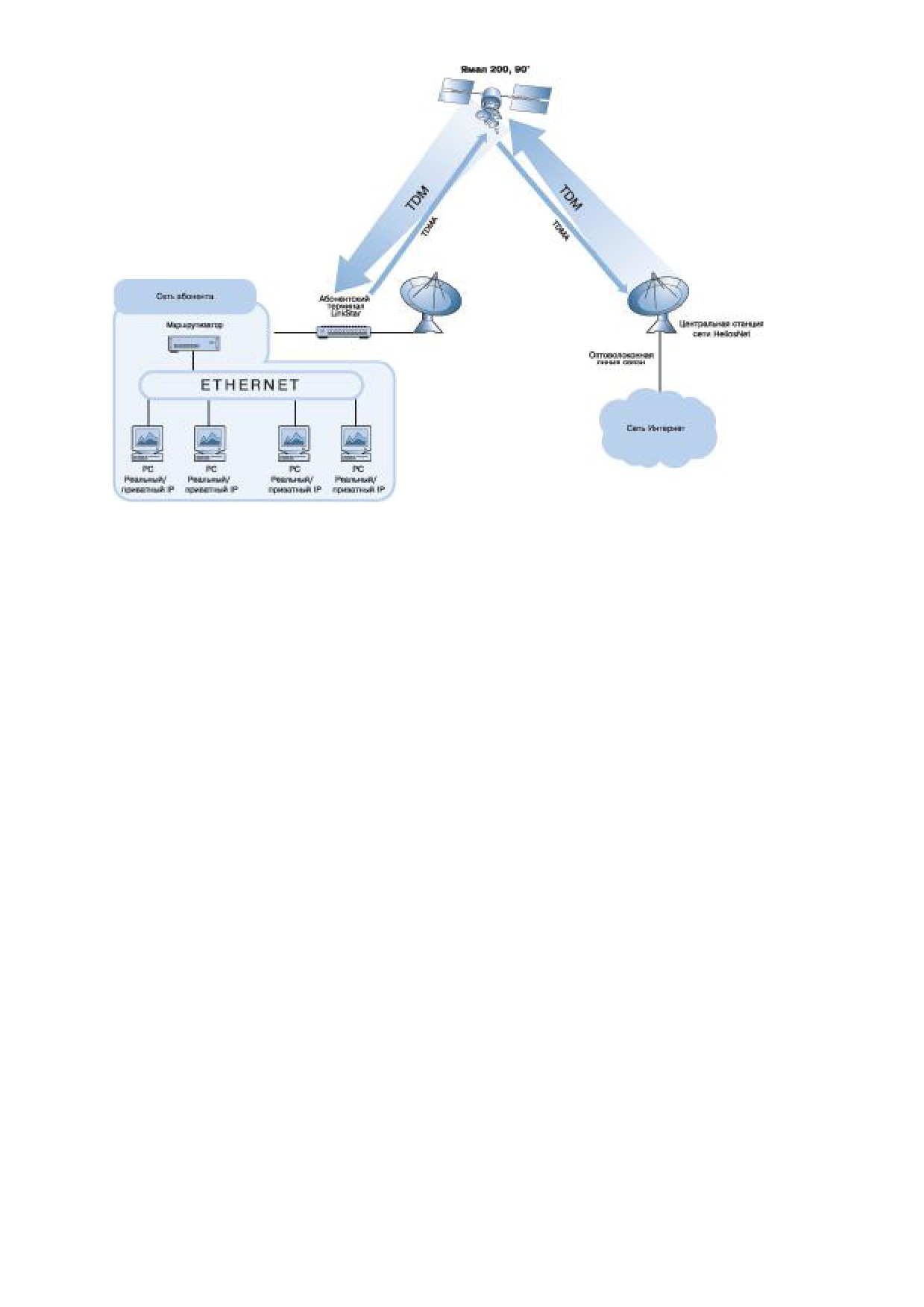

Рис. 5.4. Средства внешней связи поста бурового супервайзера

Одним из самых надежных и скоростных каналов доступа в сеть Интернет с

функцией голосовой связи является спутниковый терминал с внешней антенной,

устанавливаемой на стационарной мачте в районе вагон-дома супервайзера.

Двунаправленный спутниковый доступ к сети Интернет с использованием

спутникового абонентского терминала обеспечивает передачу данных в

направлении от абонента

(супервайзера) к центру системы (канал запросов) со

скоростью 1024 Кбит/сек, а в направлении от центра системы к абоненту (канал

ответов) до 10 Мбит/сек.

118

Аппаратная реализация оборудования сети соответствует требованиям

открытого стандарта на системы DVB-RCS.

Возможности спутникового канала связи:

Скоростной спутниковый доступ в сеть Интернет.

–

Отправка и прием электронной почты.

–

Гарантированная доставка файлов.

–

Услуги передачи новостей и контента.

–

Дистанционное образование и видеоконференции.

–

Организацию корпоративных сетей Intranet и Extranet.

–

Организацию виртуальных частных сетей (VPN).

–

Подключение и работа POS терминалов.

–

VoIP (пакетная телефонная связь).

География работ определяется зоной покрытия космического сегмента и

обеспечивается двумя спутниками связи:

Intelsat-904 (Ku-диапазон), 60° в.д., зона гарантированного приема -

европейская часть территории России и ряда стран СНГ.

Ямал-100 (C-диапазон), 90° в.д., зона гарантированного приема - вся

территория стран СНГ и России (кроме Чукотки).

Необходимое оборудование:

1. приемная параболическая антенна и аксессуары (прямофокусная или

офсетная параболическая антенна 0,9-3,0 м (Ku-диапазон) или 1,8-2,4

м (C-диапазон);

2. малошумящий антенный усилитель-конвертор

(МШУ) на

соответствующий диапазон;

3. коаксиальный кабель;

4. PCI-карта спутникового DVB модема для компьютера под ОС

Windows или Linux;

5. DVB маршрутизатор.

Схема организации спутникового доступа с использованием абонентского

терминала изображена на рис. 5.5.

119

Рис. 5.4. Схема организации спутникового доступа

5.3.Материально-техническое обеспечение поста супервайзера

Для осуществления производственной деятельности по контролю технико-

технологических операций бурения скважины пост супервайзера должен быть

оснащен (рис. 5.6.):

1. мобильным компьютером;

2. средствами сканирования документов и вывода на печать;

3. цифровым фотоаппаратом;

4. средствами спутниковой связи с возможностью подключения к

глобальной сети Интернет;

5. измерительными инструментами;

6. спецодеждой и в некоторых случаях личным автотранспортом;

7. справочной литературой и каталогами оборудования в электронном виде;

8. программным продуктом, автоматизирующем работу супервайзера на

рабочем месте;

9. распечатанными копиями документами, подтверждающими статус и

регламентирующими права и обязанности супервайзера.

120

Рис. 5.6. Материальное снабжение супервайзеров инструментами и спецодеждой

6. Компьютерное и информационное обеспечение для автоматизации задач

бурового супервайзинга

6.1.

Основные принципы работы и возможности программного

обеспечения «АРМ Бурового супервайзераª

Программный продукт

«АРМ Супервайзераª является основным

инструментом информационного обеспечения супервайзера по бурению скважин

и предназначен для автоматизации обработки информации, собираемой

супервайзером на буровой. Результатом работы программы является

формализованный банк данных строительства скважины, информация из которого

доступна авторизованным пользователям, имеющим подключение к всемирной

сети Интернет в любой точке мира и в любое время.

Программный продукт

«АРМ Супервайзераª значительно сокращает

трудозатраты супервайзера на подготовку суточных рапортов и кратно снижает

время, затрачиваемое на формирование аналитических отчетов, необходимых

руководству для принятия решений по управлению процессом бурения скважины

в реальном времени (рис. 6.1.).

121

Рис. 6.1. Интерфейс программного продукта «АРМ Супервайзераª

Общая организационно-функциональная схема работы программного

продукта приведена на рис. 6.2.

Алгоритм работы «АРМ Супервайзераª заключается в следующем:

1. Администратором «АРМ Супервайзераª создается рабочая область с

банком данных по скважинам заказчика.

2. Рабочее место супервайзера на буровой оснащается персональным

компьютером с доступом в глобальную сеть Интернет.

3. На буровом объекте с помощью стандартного браузера Интернета

супервайзер заносит оперативную информацию о процессе бурения

скважины. Супервайзер (далее пользователь) заходит на веб-сайт, где

расположен программный продукт «АРМ Супервайзераª и при помощи

уникального имени и пароля попадает в персональную рабочую область

программы, где он может работать только со скважинами, к которым ему

разрешен доступ.

4. Зайдя в раздел «Журнал рапортовª пользователь создает новый документ

(суточный рапорт супервайзера) и вносит в него технико-

122

технологическую информацию, подробно характеризующую рабочие

сутки на буровой.

5. Введенные пользователем данные сохраняются в формализованном виде

в банке данных и мгновенно становятся доступными всем

авторизованным пользователям, работающим с данной скважиной.

6. Другой класс пользователей (руководитель) после авторизации на веб-

сайте с

«АРМ Супервайзераª может просмотреть аналитическую

отчетность по своим скважинам (баланс времени на текущие сутки,

отработку долот, ТЭП, график строительства скважины и т.д.).

По окончании строительства скважины создается электронный банк данных

процесса строительства скважины, который может быть оперативно доступен для

решения различных технологических или организационных вопросов (например,

проектирование строительства последующих скважин или экономический

анализ). В банке данных в формализованном виде хранится вся

последовательность технико-технологических операций

(работ), фактические

временные затраты на бурения скважины, расход химреагентов, траектория

скважины и т.д.

Руководитель

Аналитик

Сервер базы данных «АРМ

Супервайзераª

Администратор

Инженер

Глобальная сеть

Интернет

Веб-интерфейс

Интернет-Браузер

Станция ГТИ

Модуль

Программа трансляции

сопряжения

данных из Excel в SQL

(импорта

в реальном времени

Супервайзер

данных)

Станция ЗТС

ЛВС на буровой площадке

Рис. 6.2. Схема работы «АРМ Супервайзераª на основе веб-технологий

123

Программный продукт может дополнительно комплектоваться модулями

сопряжения с источниками первичной информации

(ГТИ, ЗТС и т.д.),

устанавливаемыми на компьютер супервайзера, находящийся на буровом объекте.

При этом происходит обработка выходных данных со станций ГТИ, ЗТС и

загрузка их через мастер в «АРМ Супервайзераª в текущий суточный рапорт

супервайзера, что значительно сокращает ручной труд оператора (супервайзера)

по вводу первичной информации в базу данных программы.

Программа «АРМ Супервайзераª в виде дополнительной возможности

позволяет автоматизировать управления графиком заезда (отъезда) супервайзеров

на объекты и выводить отчет за указанный период по всем скважинам, на которых

осуществляются мероприятия по сопровождению строительства скважин.

Для всей просматриваемой через веб-интерфейс информации

предусмотрена функция выгрузки и сохранения данных (графиков, диаграмм и

таблиц) в виде файлов формате Microsoft Excel на компьютере пользователя.

Для генерации различных отчетов на основе балансов времени необходимо

формализовать виды работ на буровой. В основе классификационной иерархии

элементов базы знаний программного продукта «АРМ Супервайзера используется

следующий список видов работ:

Группа «ПРОИЗВОДИТЕЛЬНОЕ ВРЕМЯª:

1.1.

Бурение.

1.2.

Геофизические работы.

1.3.

Монтаж КНБК.

1.4.

Наращивание.

1.5.

Обработка раствора.

1.6.

Ожидание затвердевания цементного раствора.

1.7.

Опрессовка обсадной колонны.

1.8.

Освоение скважины.

1.9.

Ликвидация осложнений

1.10.

Подготовительно-заключительные работы к креплению.

1.11.

Подготовительно-заключительные работы к углублению.

1.12.

Промывка.

1.13.

Проработка.

1.14.

Работа с КНБК.

1.15.

Работа с ПВО.

1.16.

Разбуривание цементного стакана.

1.17.

Ремонт оборудования.

1.18.

Спуск обсадной колонны.

1.19.

Спуско-подъемные операции.

1.20.

Цементирование обсадной колонны.

Группа «НЕПРОИЗВОДИТЕЛЬНОЕ ВРЕМЯª:

124

2.1. Аварийные работы.

2.2. Ожидание техники и материалов.

2.3. Отключение электроэнергии/отсутствие ГСМ.

2.4. Прочие простои.

Структура базы данных «АРМ Супервайзераª устроена таким образом, что

пользователь имеет возможность создавать свои списки видов работ в

справочниках и получать аналитические отчеты в разрезе созданных им

справочников.

Программный продукт не имеет ограничений по количеству

месторождений, кустов и скважин, обрабатываемых различными подрядчиками

по супервайзингу, предоставляющими отчетную информацию для своих

заказчиков. Каждый пользователь имеет свою рабочую область и работает с базой

данных независимо от других пользователей, не имея возможности просмотреть

чужую информацию или предоставить свою.

Принцип функционирования программного продукта проиллюстрирован на

функциональной диаграмме, приведенной на рис. 6.3.

Таким образом, можно заключить, что разработанный программный

продукт «АРМ Супервайзераª может стать одним из модулей информационной

подсистемы крупного газонефтедобывающего предприятия, ведущего

строительство большого количества скважин в разных регионах и имеющего на

подряде различные компании по сопровождению строительства скважин

(супервайзингу).

Структура и технологии создания программного продукта:

- Серверная часть выполнена по технологии «клиент-серверª на основе

СУБД Borland INTERBASE 6.0.

- Модули мониторинга выполнены в виде фоновых служб, работающих в

MS Windows. Они передают информацию, экспортируемую из

программных продуктов станций ГТИ, ЗТС в реальном времени в

серверную БД через сеть Интернет.

- Доступ к БД осуществляется через Веб-интерфейс

(с обеспечением

требований безопасности и авторизованного доступа к данным) на

домене сети Интернет второго уровня.

- Пользователи работают с базой данных посредством стандартных

приложений MS Windows (Internet Explorer 6 и выше, Microsoft Excel 97

и выше) через сеть Интернет.

125

Информация об

Имя

Тип

Предоставле

Распознаван

Открытие

авторизации

Пароль

пользова

ние доступа к

ие типа

рабочей

теля

веб-странице

пользователя

области

пользователя

Тип рабочей

области

Навигация по рабочей области

Адреса страниц

Открытие и

Управление

Работа с

редактирован

пользователя

журналом

выходными

ие

ми базы

суточных

отчетами

справочников

данных

рапортов

Исходные

Информация о

№

данные

пользователе

скважины

Заполнение

Задание

Работа с

Выбор типа и

исходной

типов

суточным

периода

информации

пользователе

рапортом

выходного

базы данных

супервайзера

отчета

Имя

пользо-

Исходная

Тип спра-

вателя

информация

Тип отчета

вочника

Ввод личной

Заполнение

и учетной

Заполнение формы

Формирование отчетов:

проектных

ввода рапорта:

баланс времени,

информации

данных по

режимы бурения,

отработка долот,

скважине,

Имя

описание работ за

таблица ТЭП, график

справочников

пользо-

сутки, параметры

строительства скважины,

оборудования,

вателя

раствора, данные

таблица СУ и рисков

данных о

инклинометрии,

месторождениях,

Привязка

газовый состав,

Содержание

данных о видах

пользователя

комментарии,

отчета (таблицы,

работ, графика

к скважине

расход мат.

диаграммы)

заездов

средств, персонал

супервайзеров и

на буровой, аварии

и осложнения и др.

Содержание

справочника

Содержание

рапорта

Печать информации на

Скачивание данных с экспортом в формате

принтере

MS Excel

Файлы с документами и

Документы

отчетами

Анализ информации базы

Создание банка данных

данных экспертом по

строительства скважины

принятию решений

Рис. 6.3. Функциональная диаграмма «АРМ Супервайзераª

126

Входная информация:

- Различные справочники;

- Проектные данные по скважине;

- Суточный рапорт супервайзера;

- График заездов (отъездов) супервайзеров на объекты.

Выходная информация:

- Отчет «Суточный рапорт супервайзераª;

- График строительства скважины;

- Аналитические отчеты за период

(или по окончанию строительства

скважины):

•

Баланс времени;

•

Отработка долот;

•

Таблица ТЭП;

•

Расход химреагентов;

•

Инклинометрия, фактические и проектные проекции ствола

скважины;

•

Отработка долот и состав КНБК.

– График работы супервайзеров (табло заезда/отъезда на объекты);

- Интерактивная гипертекстовая справка по регламентам технологических

операций (пооперационным), инструкциям, руководствам и т.д.

Программное обеспечение совместимо со следующими операционными

системами и приложениями:

- Microsoft Windows 98SE, 2000, XP

- Internet Explorer 6 и выше

- Microsoft Office 97/2000/XP/2004.

Программное обеспечение функционирует на компьютерах со следующими

минимальными характеристиками:

- Серверная часть

o Intel PentiumIV 1000 МГц и выше, 256 Мб ОЗУ, 8 Мб Видеоадаптер,

10 Гб HDD, доступ в сеть Интернет 1 Мб/с

- Клиентская часть

o Intel Pentium

100 МГц и выше,

32 Мб ОЗУ, Видеоадаптер с

разрешением 800x600 16bit, модемный доступ в сеть Интернет, мышь.

6.2. Практическое применения

«АРМ Бурового супервайзераª для решения

образовательных и производственных задач

Для производственной работы и обучения специалистов разработано

специализированное программное обеспечение с применением Интернет-

технологий.

127

Далее будут приведены основы работы с пошаговыми инструкциями в

программном продукте

«Автоматизированное рабочее место (АРМ) бурового

супервайзераª.

Освоение материала позволит специалистам получить следующие

компетенции:

1. Навык подготовки отчетных документов по буровому супервайзингу

(суточного рапорта, вахтового отчета по скважине и др.)

2. Умение проводить анализ показателей бурения скважины

3. Освоение веб-интерфейса и умение дистанционно работать с данными

через сеть Интернет.

4. Понимание бизнес-процессов по документообороту при буровом

супервайзинге.

5. Умение работать со справочниками оборудования и материалов и

осуществлять поиск подходящих под критерии вариантов

6. Умение организовывать работу службы супервайзинга, управлять

персоналом вести материально-технический учет

Инструкция рассчитана на пользователей, ранее не знакомых с подобными

программными продуктами и не имеющими навыков работы в подготовке

документов по супервайзингу.

6.3. Вход в программу

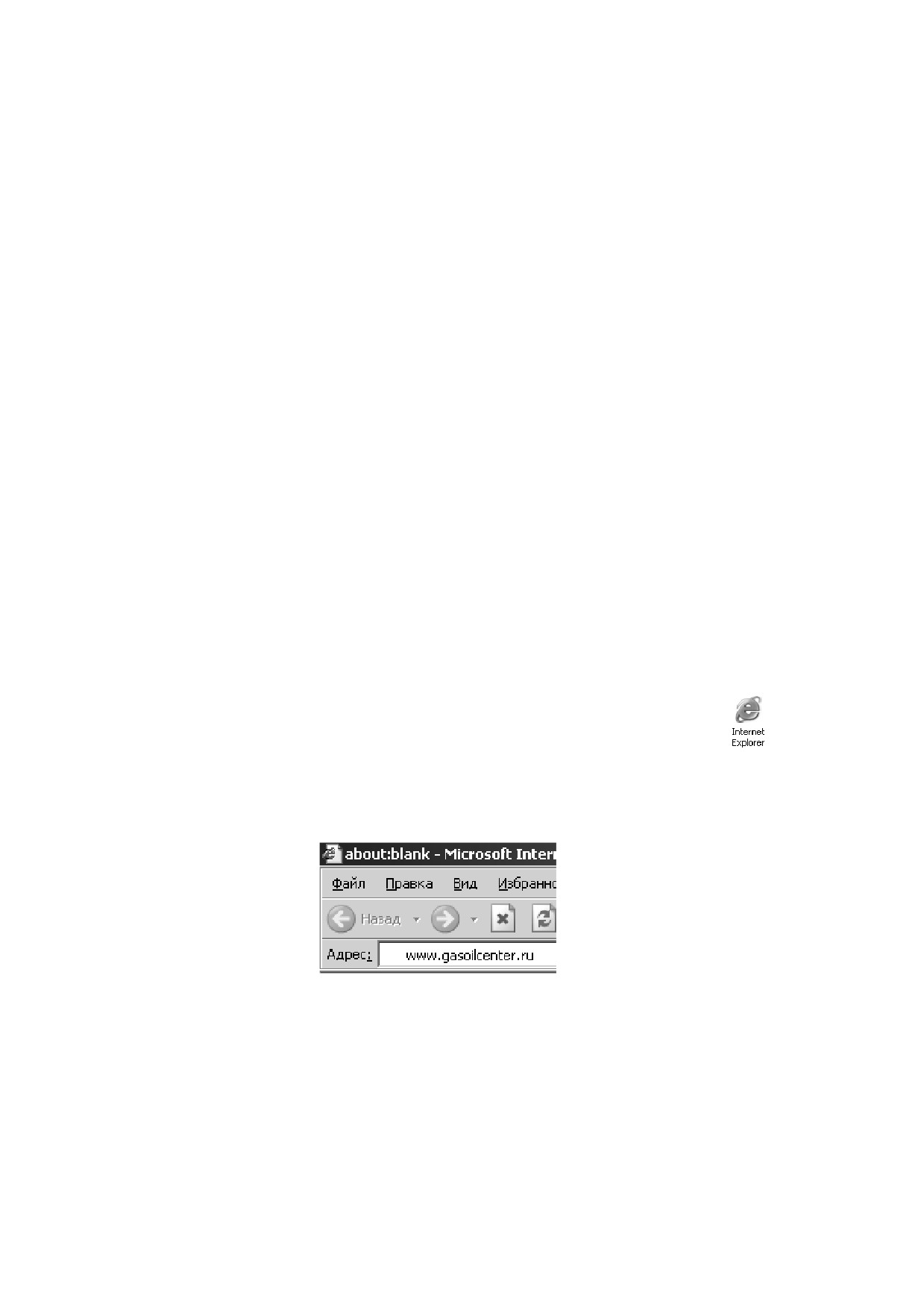

6.3.1. Запустить Internet Explorer. Для этого два раза нажать на значок

левой

кнопкой мыши.

6.3.2. В открывшемся окне в поле «Адресª ввести текст www.gasoilcenter.ru и

нажать клавишу «Enterª, после чего Вы попадете на главную страницу сайта.

6.3.3. Авторизованный вход в «АРМ супервайзера 2.0ª. В правом верхнем углу

экрана с главной страницей сайта, в поля «Имяª и «Парольª ввести свои

регистрационные данные, выданные администратором.

128

Например, имя пользователя: test

Пароль: test

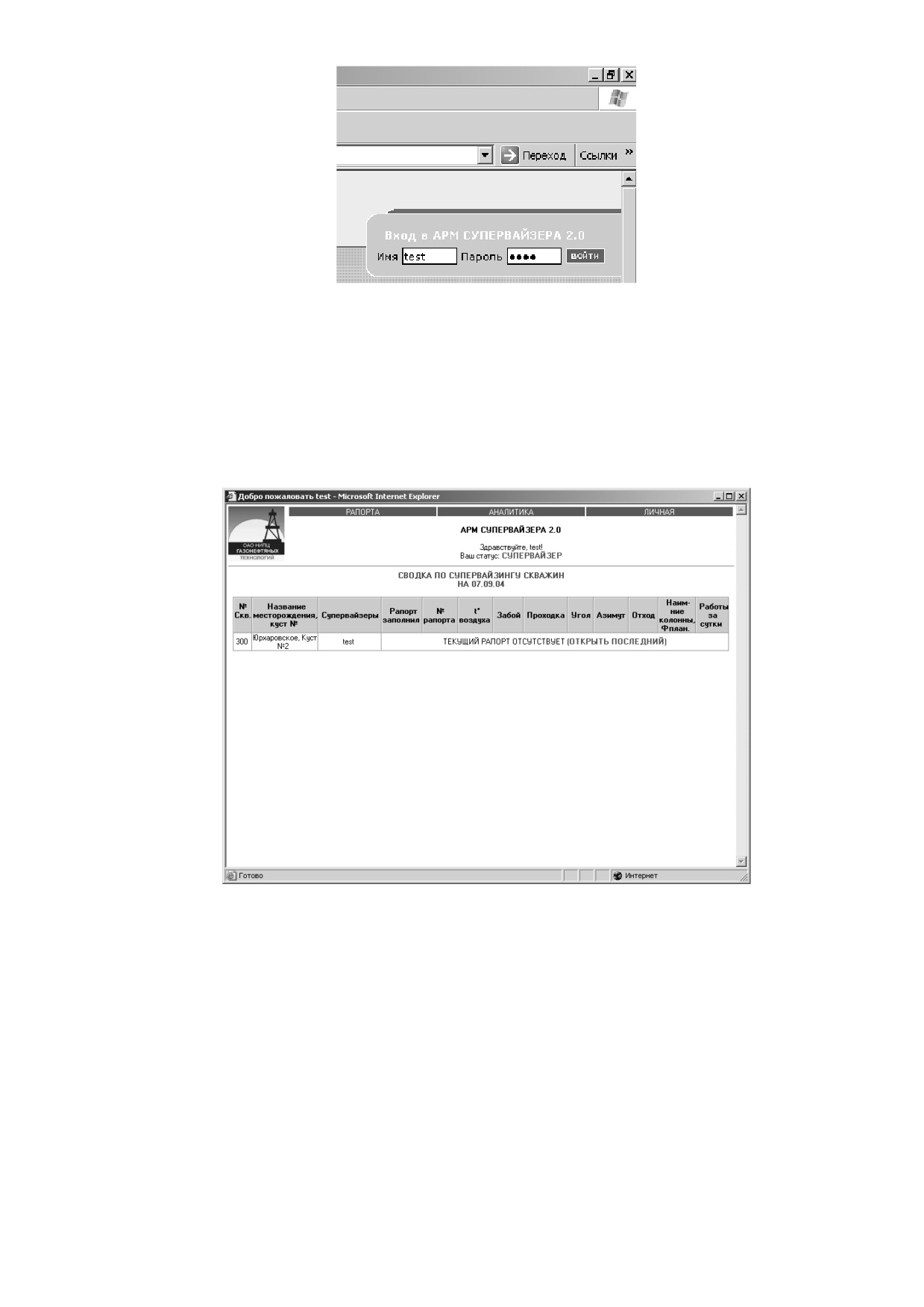

6.3.4. Нажать клавишу Enter или подвести курсор мыши на красную кнопку

«Войтиª и произвести одно нажатие левой кнопкой мыши.

6.3.5. Дождаться, пока откроется новое окно в центре экрана (скорость загрузки

рабочих экранов программы зависит от скорости подключения в сети

Интернет и может занимать 1 минуту и более).

6.3.6. Если вместо такого окна будут выдаваться сообщения об ошибке,

обратитесь к администратору.

6.4. Главное окно программы

6.4.1.

В главном окне представлены 3 раздела: РАПОРТА, АНАЛИТИКА,

ЛИЧНАЯ. Перемещаться по разделам можно, нажимая один раз левой

кнопкой мыши на поле с наименованием разделов. При наведении курсора

мыши на это поле оно будет менять цвет (т.е. становиться активным).

129

6.4.2. Ниже приветствия располагается сводка по супервайзингу скважин, к

которым у Вас есть доступ. В нашем примере

- это скважина

№ 300

Юрхаровского месторождения куст 2.

6.4.3. Надпись ТЕКУЩИЙ РАПОРТ ОТСУТСТВУЕТ означает, что рапорт за

последние сутки не был заполнен.

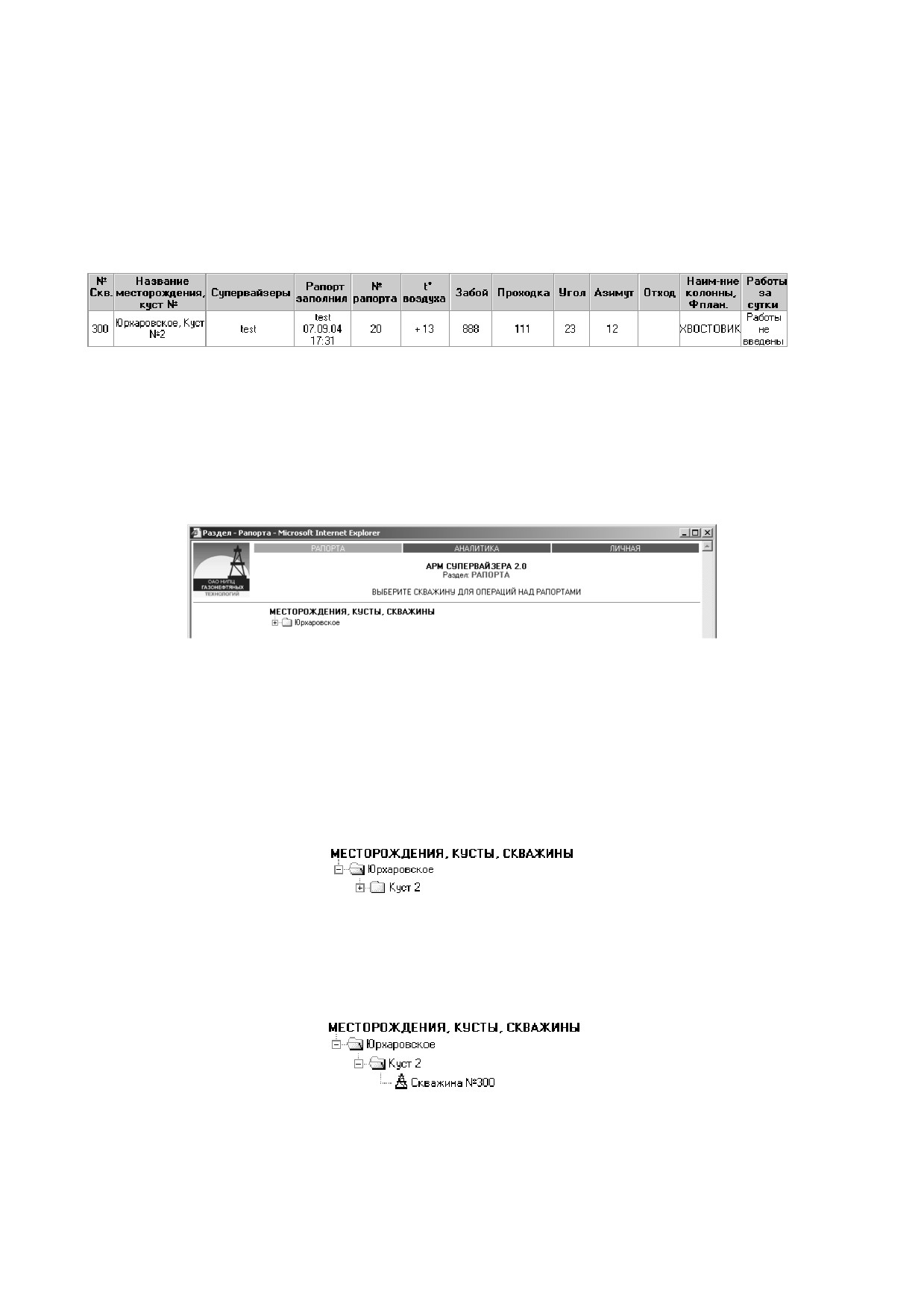

6.4.4. Если рапорт за последние сутки уже был заполнен, таблица будет выглядеть

следующим образом:

6.5. Раздел «Рапортаª

6.5.1. Для того, чтобы попасть в раздел РАПОРТА, наведите курсор мыши на

название раздела (поле раздела выделится контрастным цветом), нажмите

один раз левой кнопкой мыши.

6.5.2. На экране Вы увидите доступные Вам месторождения, кусты, скважины,

представленные в виде дерева.

6.5.3. Для того, чтобы увидеть кусты месторождения, наведите курсор мыши на

значок

«+ª напротив наименования месторождения и произведите одно

нажатие левой кнопкой мыши. После нажатия на значок

«+ª страница

перезагрузится, и на месте дерева раскроются все доступные для Вас кусты в

этом месторождении в виде ветвей дерева.

6.5.4. Для того, чтобы увидеть скважины куста, наведите курсор мыши на значок

«+ª напротив наименования куста и произведите одно нажатие левой кнопкой

мыши. После нажатия на значок «+ª аналогично в виде ветвей дерева

раскроются все доступные для Вас скважины этого куста.

6.5.5. Для того, чтобы попасть в журнал рапортов скважины, наведите курсор

мыши на наименование скважины (ее цвет поменяется на контрастный).

Нажмите один раз на левую кнопку мыши.

130

Cупервайзинг бурения скважин (2009 год) - часть 3
