Автомобиль УАЗ PROFI. Руководство (2020 год)

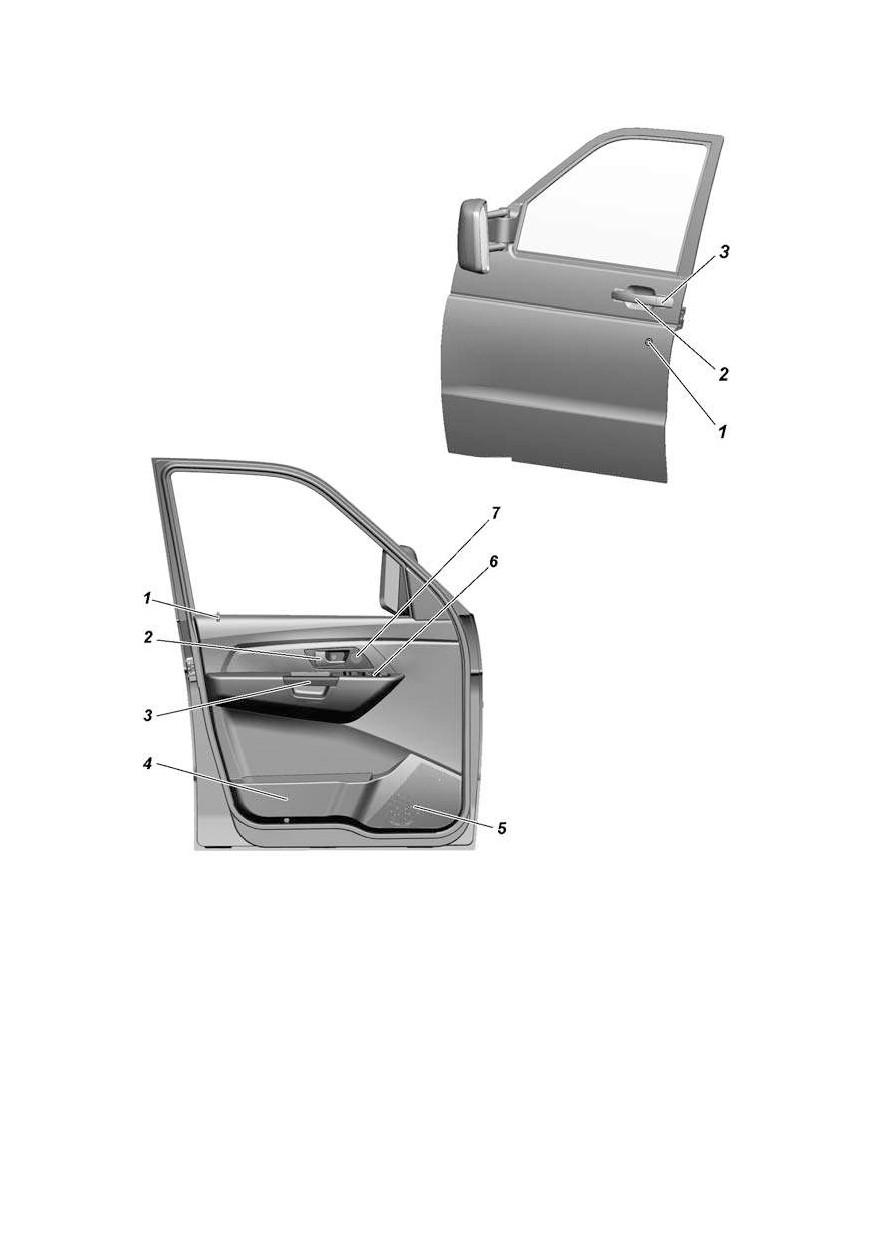

рис. 3.33. переднюю дверь

(вид снаружи):

-выключатель замка;

подвижная часть ручки двери; 3

-корпус ручки двери

рис. 3.34. переднюю

дверь (вид из салона):

1 -кнопка блокировки; 2 -

ручка открывания двери; 3

-ручка подлокотника; 4 -

карман; 5 -место установки

громкоговорителя;

модуль переключателей (рис.

3.14); 7+ -место установки

твиттера

замки задних дверей имеют рычаг блокировки внутренней

ручки открывания двери («детский замок»), предотвращающий

открывание этих дверей изнутри. внутреннюю ручка блокируется

перемещением рычага 6 (рис. 3.35) вниз.

замки задних дверей можно заблокировать при открытой

двери.

замки передних дверей можно заблокировать только при

закрытой двери (для предотвращения случайного оставления

ключа внутри салона).

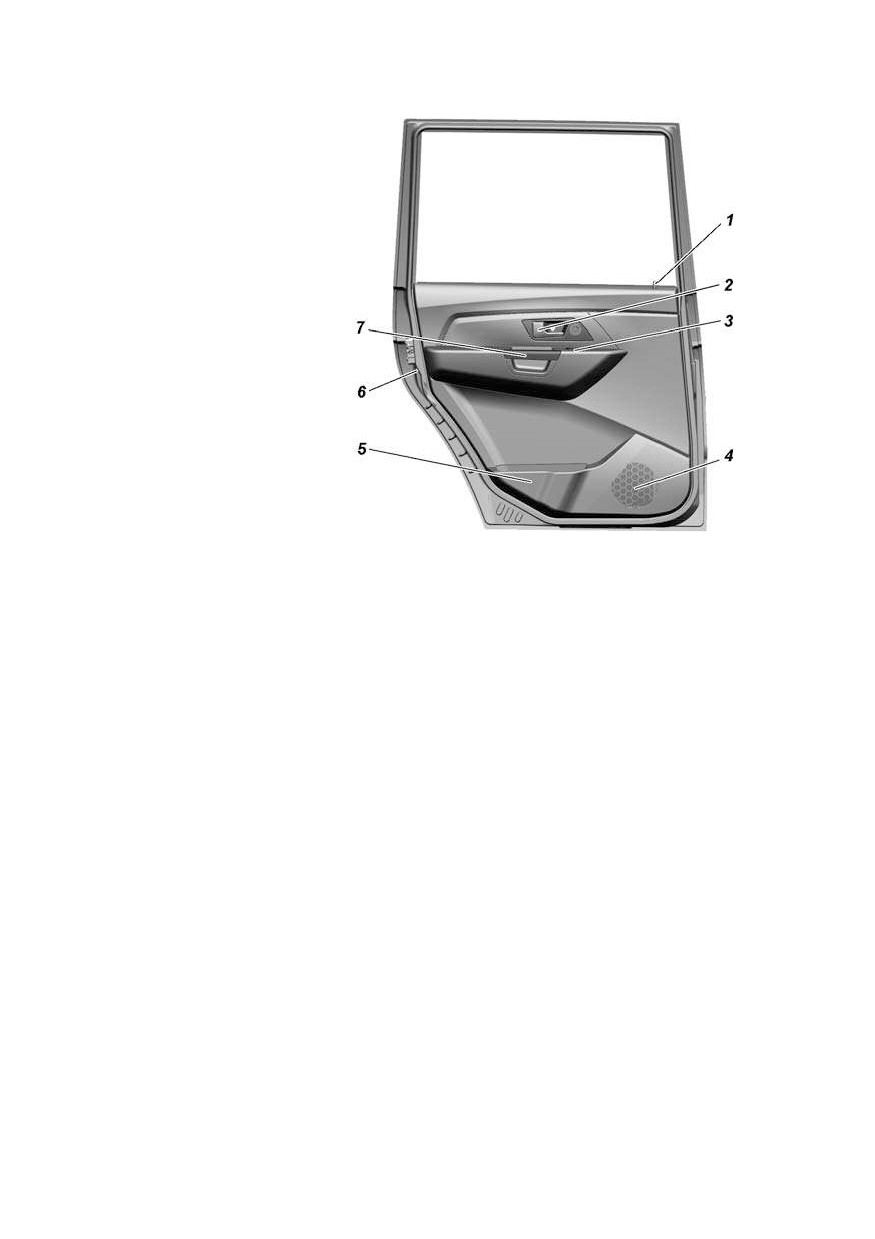

рис. 3.35. заднюю дверь

(вид из салона):

1 -кнопка блокировки;

-ручка открывания

двери;

-выключатель

управления электро-

стеклоподъемника;

место установки громко-

говорителя; 5 -карман; 6

-рычаг блокировки

внутренней

ручки

открывания двери; 7 -

ручка подлокотника

стекла боковых дверей опускаются и поднимаются с

помощью выключателей электростеклоподъемников 3, 4, 5, 6

(рис. 3.14).

внимание! при закрытии окон с электрическими

стеклоподъемниками возможно защемление пальцев рук и других

частей тела, что может привести к серьезной травме.

поэтому при пользовании электрическими стеклоподъемниками

будьте внимательны, особенно когда в автомобиле находятся

дети. если в автомобиле находится ребенок, убедитесь, что

при открывании/закрывании окон, никакая часть тела ребенка

не находится в проеме окна. в случае, если это произошло,

немедленно прекратите подъем стекла и включите его опускание.

при нахождении в автомобиле детей, рекомендуется

отключить клавиши переключателей стеклоподъемников дверей

пассажиров выключателем 1 (рис. 3.14). ответственность за

неправильное пользование электрическими стеклоподъемниками

несет водитель автомобиля. он должен предупредить

пассажиров о правилах пользования и опасностях при неправильном

пользовании электрическими стеклоподъемниками.

не разрешайте детям пользоваться переключателями

электростеклоподъемников! не высовывайте из открытых

окон автомобиля руки и другие части тела, следите, чтобы

этого не делали дети.

выходÿ из автомобиля, обязательно вынимайте ключ из

выключателя зажигания, чтобы отключить электростекло-

подъемники и избежать случайного травмирования оставшихся

в автомобиле пассажиров. в качестве предупреждения об

оставленном ключе зажигания, при открывании двери водителя

звучит трель зуммера иммобилизатора. ни в коем случае нельзÿ

запирать снаружи автомобиль, в котором находятся пассажиры

— стеклоподъемники не будут работать и в случае необходимости

нельзÿ открыть стекла.

когда вы закрываете/открываете окна, помните о

требованиях безопасности.

содержите стекла в чистоте, от этого зависит исправная

работа электрических стеклоподъемников.

сиденья

внимание! не производите регулировку водительского

сиденья во время движения автомобиля.

во время вождения автомобиля спинки сидений всех

пассажиров должны находиться в вертикальном положении,

удобном для пассажиров, а сами пассажиры должны удобно

сидеть, откинувшись на спинки, и быть надлежащим образом

пристегнутыми ремнями безопасности. во время лобовых

столкновений и ударов сзади, ремни безопасности обеспечивают

максимальную защиту водителя и пассажира, если они сидят

вертикально, откинувшись на спинку. если спинка имеет

слишком большой наклон назад, поясничный ремень может

соскользнуть поверх бедер и надавит на живот, плечевой ремень

может захлестнуть шею. чем больше откинута спинка сиденья,

тем больше опасность смертельного исхода или получения

травм при лобовом столкновении.

водительское сиденье и положение рулевой колонки необходимо

регулировать так, чтобы обеспечить правильную посадку:

водитель должен достаточно плотно опираться на спинку

сиденья; обе руки, удерживая верхню часть рулевого колеса,

должны быть слегка согнуты в локтевых суставах; ноги, при

нажатии на педали до упора, не должны быть полностью

выпрямлены.

не допускайте вождения автомобиля, если кто-либо из

пассажиров сидит не надлежащим образом. не позволяйте

пассажирам сидеть на сложенной спинке сиденья или в грузовом

отсеке лица, сидящие и удерживаемые ремнями безопасности

не надлежащим образом, могут быть серьезно травмированы в

случае аварийного торможения или столкновения.

не водите автомобиль со снятыми подголовниками.

после регулировки подголовника убедитесь,

что он

зафиксирован на месте.

подголовники сидений должны быть отрегулированы по

высоте так, чтобы при откидывании головы назад затылок

соприкасался со средней частью подголовника. если добиться

этого невозможно, для людей очень высокого роста необходимо

поднять подголовник в крайнее верхнее положение, а для людей

очень низкого роста — опустить в крайнее нижнее положение.

после регулировки положений передних сидений необходимо

отрегулировать положение верхней точки крепления ремней

безопасности.

не вставать на сиденье, оборудованное нагревательными

элементами, коленями и не нагружать отдельные точки

поверхности сиденья иным способом, чтобы не повредить его

нагревательные элементы.

не кладите на сиденья предметы с неравномерным весом и

не втыкайте острые предметы (иглы, гвозди и т. п.) в сиденья.

для предотвращения повреждения подлокотника не кладите

на него тяжелые предметы (груз).

во время регулировки сиденья будьте осторожны.

не пользуйтесь обогревом сидений, если они не заняты

пассажирами или на них закреплены или находятся предметы,

как например специальное сиденье для ребенка, сумка и т. п. это

может вызвать неисправность нагревательных элементов

системы обогрева сидений. рекомендуется включать

выключатели для обогрева сидений только после запуска

двигателя. это существенно сэкономит емкость аккумуляторной

батареи.

в случае падения напряжения в электрической бортовой

сети автомобиля автоматически отключается обогрев сидений

с целью обеспечения достаточного количества электроэнергии

для управления двигателем.

если вы или пассажир страдаете пониженным ощущением

боли или температуры, например в следствии употребления

каких-либо лекарств, паралича или хронического заболевания,

то рекомендуем вам не пользоваться обогревом. это может

привести к получению ожогов на спине, ягодицах и ногах. если

вы все же захотите пользоваться обогревом сидений, то

рекомендуем включать обогрев сидений кратковременно.

не допускайте использование дополнительных подушек

между сиденьем и пассажиром или водителем.

недопустимо расположения посторонних предметов под

сиденьем водителя и в районе его ступней.

не держите руки под сиденьем или около движущихся

частей, чтобы не защемить и травмировать руки или пальцы.

при чистке сидений не используйте органические вещества

(разбавители красок, бензина, спирта, газолина и т. п.). они

могут повредить обогреватель и поверхность сиденья.

в кабине установлен комплект передних сидений в который

входят: сиденье водителя, одноместное или двухместное

сиденье пассажиров (в зависимости от комплектации) и заднее

трехместное сиденье (для автомобилей УАЗ-236323, УАЗ-236324).

подголовники сидений водителя, переднего пассажира

(правого переднего пассажира в двухместном сиденье) задних

пассажиров (для автомобилей УАЗ-236323, УАЗ-236324)

съемные, регулируемые по высоте. подголовники имеют

трубчатые элементы, входящие в направляющие на каркасе

спинки. для регулировки по высоте используются насечки на

трубчатых элементах, в которые входит стопор фиксатора.

рабочие насечки имеют форму, позволяющую двигать

подголовник вверх без использования фиксатора. последнюю

насечка имеет другой профиль, чем рабочие насечки, для

надежной фиксации в последнем верхнем положении

подголовника.

перемещение подголовника водителя и пассажиров

происходит следующим образом:

— вверх — усилием руки (до крайнего верхнего положения);

— вниз — при нажатой кнопке фиксатора подголовника.

перемещение подголовника переднего правого пассажира

двухместного сиденья осуществляется:

— вверх— усилием руки (до крайнего верхнего положения);

— вниз — усилием руки (до крайнего нижнего положения).

снятие подголовника водителя и пассажиров — перемещением

из крайнего верхнего положения вверх при нажатой кнопке

фиксатора подголовника.

снятие подголовника правого переднего пассажира

двухместного сиденья— перемещением из крайнего верхнего

положения вверх с приложением большего усилия, чем усилие

перемещения.

передние сиденья водителя и одноместное сиденье пассажира,

имеет следующие механизмы регулировок:

— механизм продольной регулировки с двухсторонней

фиксацией;

— механизм регулирования угла наклона спинки типа

«кайпер».

сиденье водителя также имеет механизмы регулировки по

высоте и поясничной поддержки (в зависимости от комплектации).

регулировка сидений водителя и пассажира (одноместное

сиденье) в продольном направлении осуществляется на салазках

за счет перемещения ползуна, закрепленного на каркасе

сиденья, относительно неподвижной направляющей салазок,

жестко закрепленной на подставке коробчатой формы.

блокировка салазок двухстороннюю, осуществляется защелками,

расположенными на ползунах салазок и входящими своими

зубьями в прорези гребенки на направляющей салазок. привод

осуществляется подпружиненным рычагом 1 (рис.3.36),

расположенным перед подушкой сиденья . рычаг приводит в

действие защелки обоих салазок одновременно.

наклон спинки регулируют бесступенчато вращением ручки 3

у основания спинки. для этого необходимо:

— выдвинуть сиденье вперед до упора ногами в панель

приборов;

— отрегулировать угол наклона сиденья вращением ручки 3;

— вернуть сиденье в исходное положение.

для удобства, регулировку производить при открытой

двери.

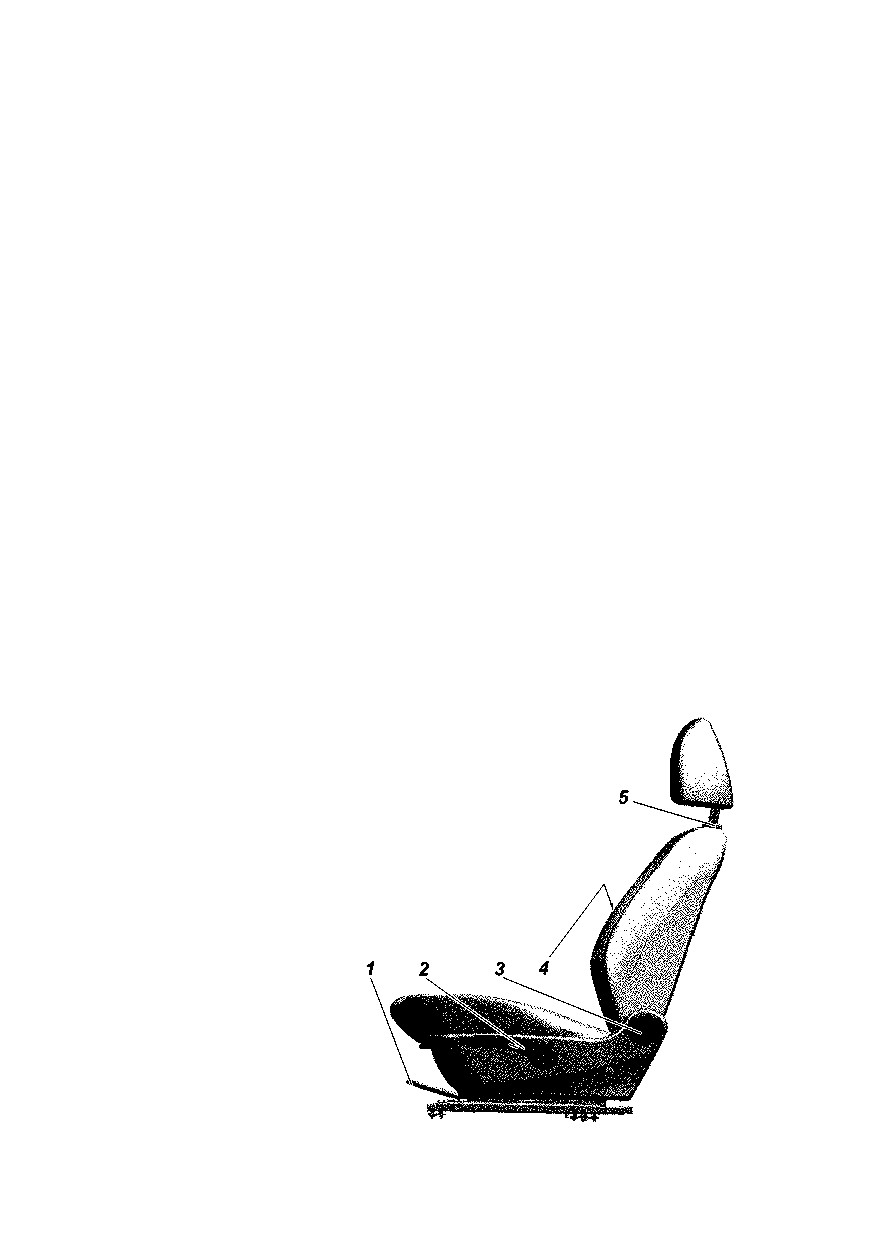

рис. 3.36. переднее сиденье:

-рычаг фиксации продольного перемещения

сиденья; 2+ -ручка регулировки высоты подушки

водительского сиденья;

-ручка регулировки

наклона спинки сиденья; 4 -ручка регулировки

поясничной поддержки спинки водительского

сиденья; 5 -кнопка фиксатора подголовника

ручка регулировки поясничной поддержки 4 расположена

на внутренней боковой поверхности спинки. поворачивание

ручки вперед или назад приводит к соответствующему

изменению выпуклости нижней части спинки сиденья,

обеспечивая комфортную поддержку поясничного отдела

позвоночника.

чтобы поднять водительское сиденье, несколько раз

потяните ручку 2 вверх, пока оно не будет установлено на

нужную высоту. чтобы опустить водительское сиденье,

несколько раз нажмите ручку 2 вниз, пока оно не будет

установлено на нужную высоту.

для удобства пользования регулировку производить при

открытой двери.

двухместное сиденье пассажира продольной регулировки

и регулировки угла наклона спинки не имеет. под сдвоенным

сидением пассажиров распологается органайзер (в зависимости

от комплектации). доступ через подъем подушки сиденья.

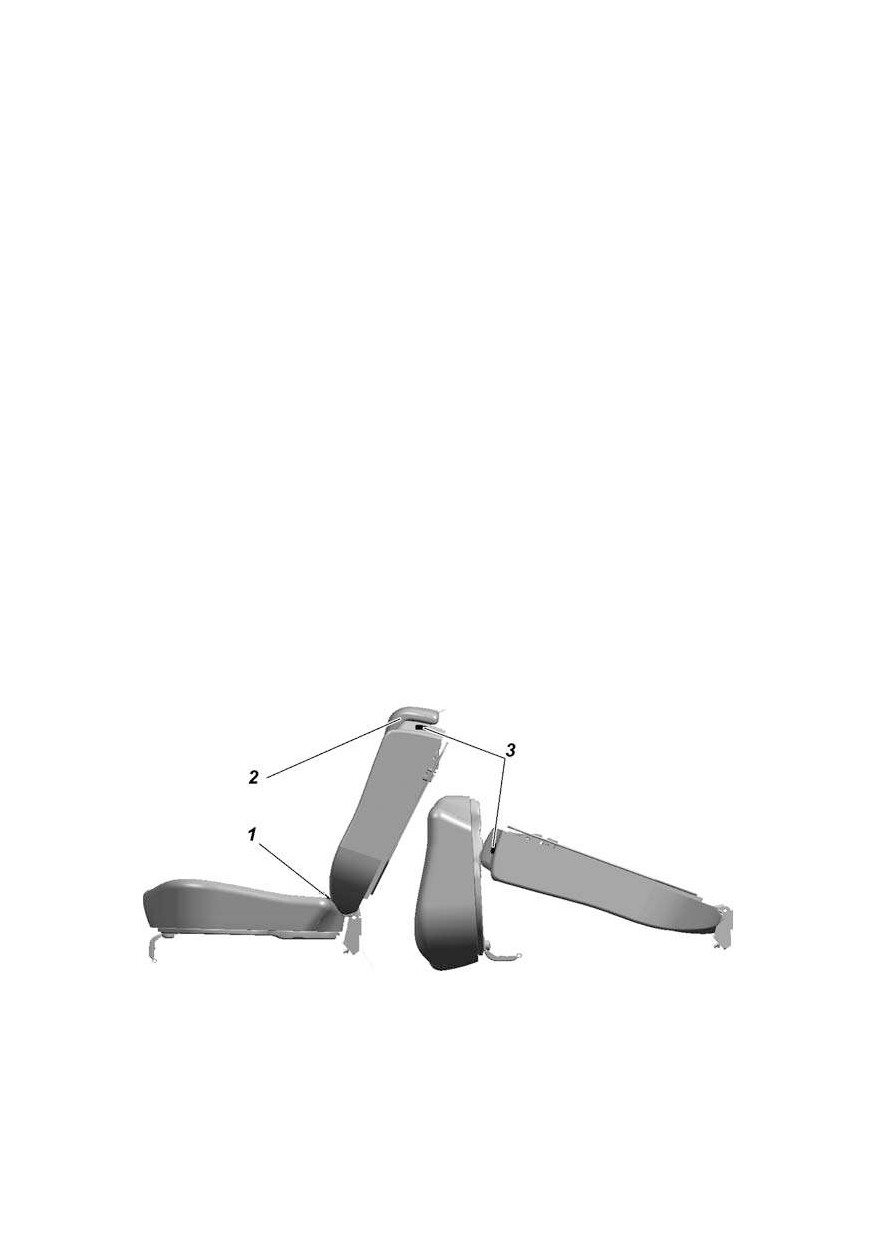

заднее трехместное сиденье (рис. 3.37) состоит из одноместной

и двухместной подушки и одноместной и двухместной спинки.

для увеличения площади багажного отделения,

предусмотрена возможность раскладки заднего сиденья, причем

каждая его часть при необходимости может быть разложена

отдельно. раскладка заднего сиденья проводится в следующей

последовательности:

рис. 3.37. заднее трехместное сиденье (для автомобилей УАЗ-236323 и

УАЗ-236324):

-петля разблокировки и подъема подушки заднего сиденья;

подголовник спинки;

3 -рычаг разблокировки спинки заднего сиденья

— надовите на подушку;

— потяните за петлю 1 (рис. 3.37) и установите подушку

в вертикальное положение;

— снимите подголовник 2;

— потяните за рычаг 3 по направлению движения

автомобиля, освободив спинку, уложите ее, как показано на

схеме, рис. 3.37;

— для возврата спинки в исходное положение, поднимите

ее до срабатывания фиксатора;

— фиксацию подушки производите в следующей

последовательности: поднимите замки ремней безопасности и

опустите подушку до упора (не хлопая), потяните лямку

фиксатора подушки, надавите на подушку, отпустите лямку

фиксатора подушки, проверьте фиксацию ;

— установите подголовники.

трансформацию заднего сиденья для удобства производите

при открытых задних дверях.

ремни безопасности

помните! ремни безопасности являются эффективным

средством защиты водителя и пассажиров автомобиля от

тяжелых последствий дорожно-транспортных происшествий

(дтп). использование ремней безопасности обязательно!

внимание! ремень безопасности пристегивать без

перекручивания ленты. после пристегивания проверить ленту

и при необходимости поправить.

внимание! ремни подлежат обязательной замене, если

имеют потертости, повреждения и после критической нагрузки

в результате дтп.

замена ремней безопасности должна производиться только

на сто ооо «УАЗ» (адреса сто приведены в сервисной

книжке).

ремни безопасности предназначены для индивидуального

пользования водителями и взрослыми пассажирами ростом не

ниже 144 см и массой не менее 36 кг.

автомобиль оборудован ремнями безопасности (рис. 3.38,

3. 39) для всех сидений. ремни сидений - диагонально-

поясные с втягивающим устройством. чтобы пристегнуть

ремень, потяните за ÿзычок 4 ремня и, не перекручивая лямок,

вставьте его в замок 3 до щелчка. для отстегивания ремня

нажмите на красную кнопку замка.

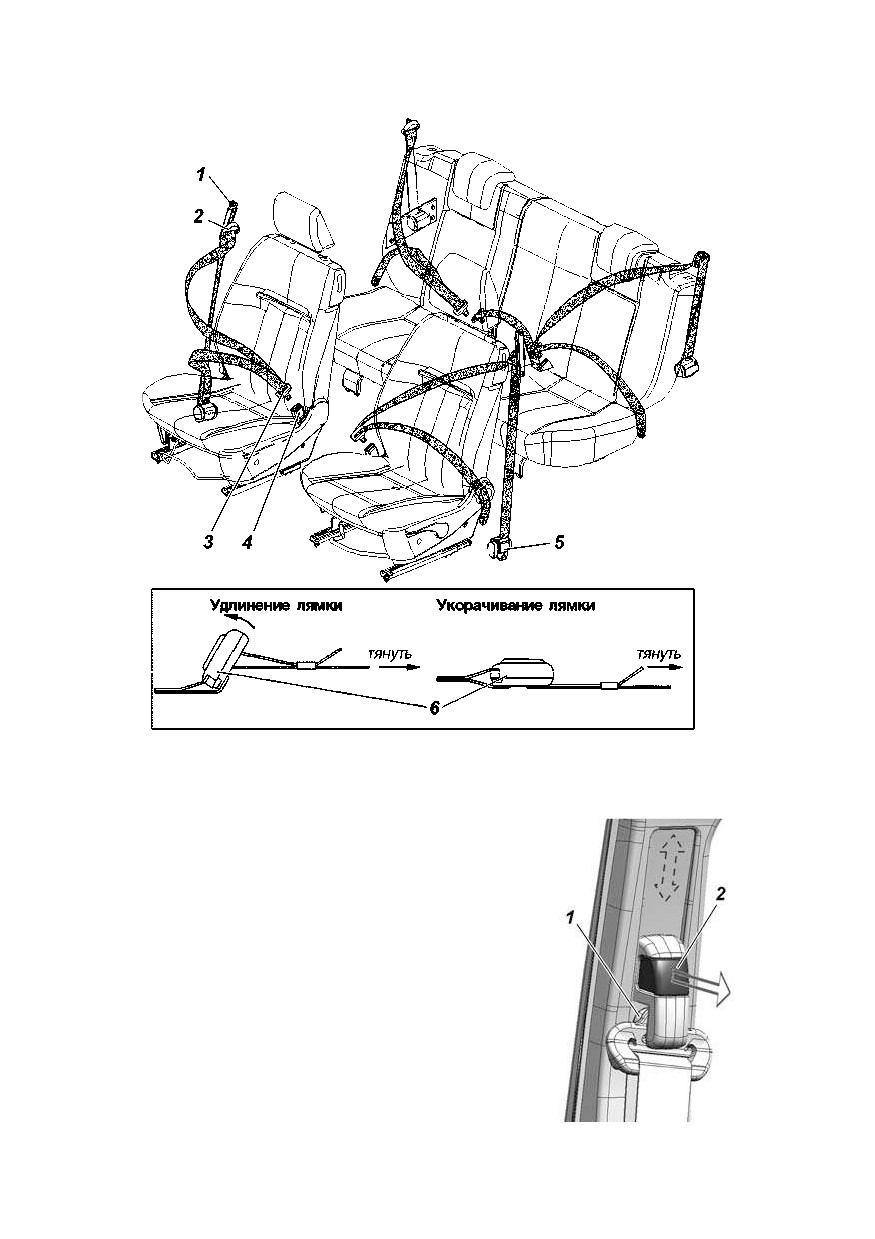

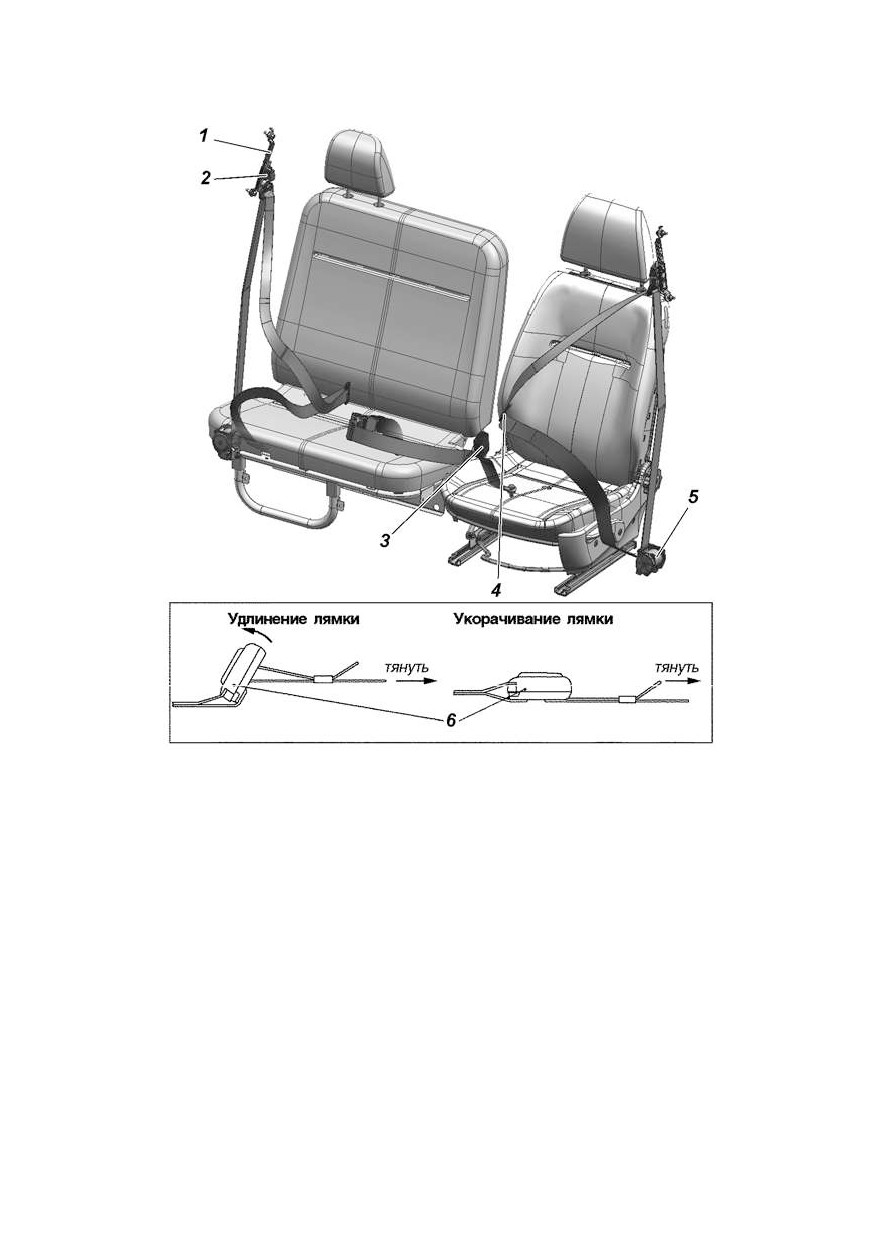

рис. 3.38. ремни безопасности для автомобиля УАЗ-236021:

1 -регулятор по высоте; 2 -направляющий кронштейн; 3 -замок; 4 -

ÿзычок;

-инерционная катушка;

-регулятор для статического

среднего ремня

для двухместного сиденья пассажира (для автомобиля

УАЗ-236021) и заднего сиденья (для автомобилей УАЗ-236323,

УАЗ-236324) средний ремень безопасности - статический

поясной. регулируйте длину поясного ремня согласно рис.

3.29 так, чтобы он плотно прилегал к бедрам (но не находился

на животе). для удлинения лямки поверните регулятор 6 , в

некоторых случаях нажать на пряжку регулятора.

регулятор ремня безопасности по высоте имеет четыре

фиксированных положения.

положение верхней точки крепления ремня безопасности

регулируйте перемещением салазковой сборной группой

регулятора 1 (рис. 3.40) вверх или вниз. для этого потяните

кнопку регулятора 2 на себя и вверх или вниз.причем для

увеличения высоты достаточно потянуть вверх кнопку

регулятора высоты.

внимание! следите, чтобы плечевой ремень проходил

через центр вашего плеча. невыполнение данных рекомендаций

снижает степень защищенности в случае аварии и повышает

вероятность получения травмы при столкновении.

содержите лямки и пряжки ремня в чистоте. в случае их

загрязнения очистить мыльным раствором, не содержащим

щелочи.

предохраняйте лямки от трения об острые кромки.

рекомендуется оберегать от воздействия прямых солнечных

лучей.

с целью очистки пряжек от пыли, не реже одного раза в

год, продувайте их сжатым воздухом.

запрещается:

— самостоятельный демонтаж ремней безопасности,

разборка, ремонт, поджигание, подключение к источникам

напряжения;

— самостоятельный демонтаж и замена ремней безопасности;

— вносить изменения в конструкцию элементов системы

безопасности (ремней безопасности и их креплений);

— подвергать ремни безопасности воздействию высокой

температуры (например: гладить утþгом, прижигать зажигалкой

или тлеющей сигаретой и т. п.);

— допускать перекручивание лент ремня безопасности при

пристегивании. для устранения перекручивания необходимо

расправить лямку рб на поясе в направлении нижней точки

крепления рб;

— использовать какие-либо предметы для ослабления

прилегания ремня к телу (например, прищепки для белья,

зажимы и т. п.). ослабленный ремень безопасности может

привести к травмированию при дтп;

— использовать какие-либо предметы для блокировки

системы оповещения о не пристегнутом ремне безопасности.

— пропускать диагональную ветвь ремня под рукой или за

спиной, поясную ветвь ремня под бедрами;

— использовать один ремень для пристегивания нескольких

человек;

— пристегивать одним ремнем человека вместе с ребенком,

сидящим у него на коленях;

— использовать ремень безопасности, если на нем появились

признаки износа или повреждения (потертости, разрывы,

трещины и другие повреждения);

— использовать ремни безопасности после дтп без

предварительной оценки (и/или замены) на сервисной станции

дилера.

— пристегивать ремень безопасности к замку,

предназначенному для другого ремня.

— допускать попадание посторонних предметов в зоны

крепления ремней безопасности и зоны прохождения лент

ремня.

— пристегиваться ремнем безопасности с нарушением

требований данного руководства.

внимание! во время движения автомобиля угол наклона

спинки сиденья должен быть минимальным, но достаточным

для удобства водителя и пассажиров. ремень безопасности

срабатывает наиболее эффективно, если водитель и пассажиры

сидят прямо, опираясь на спинку сиденья. если спинка сиденья

наклонена назад слишком сильно, ремень безопасности может

соскользнуть, в результате чего повышается риск получения

травм при аварии.

сигнализатор непристегнутых ремней

безопасности.

при включении зажигания, если не пристегнут ремень

безопасности водителя, на комбинации приборов загорается

красным цветом сигнализатор

не пристегнутого ремня

безопасности (рб). сигнализатор отключается при вставленной

пряжке рб в замок инерционного рб или выключенном

зажигании.

после начала движения более 60 с или пробеге более 500 м

или достижении скорости автомобиля 25 км/ч, если не

пристегнут рб водителя, дополнительно раздается звуковой

сигнал.

при движении автомобиля в течении 30 секунд, если не

пристегнут рб водителя, звуковой сигнал отключается.

после остановки автомобиля и начала движения вновь,

если не пристегнут рб водителя, алгоритм звукового сигнала

повторяется.

диагностика неисправности индикатора непристегнутого

ремня безопасности.

горит сигнализатор

при пристегнутом рб водителя,

необходимо разъединить колодку замка инерционного рб:

— если сигнализатор перестает гореть, то неисправен замок

инерционного рб;

— если сигнализатор продолжает гореть — неисправны

жгут проводов или комбинация приборов.

подушки безопасности

автомобиль комплектуется фронтальной системой надувной

подушки безопасности (снпб) водителя. при срабатывании

снпб за очень короткий промежуток времени наполняется

газом надувная подушка безопасности, которая, раскрываясь

перед водителем, уменьшает опасность травмирования верхней

части тела и головы. снпб срабатывает при фронтальных

столкновениях автомобиля, когда необходимо способствовать

повышению безопасности водителя. наличие снпб

маркируется надписью «AIRBAG» на крышке рулевого колеса.

система надувных подушек безопасности (снпб) включает:

— модуль надувной подушки безопасности водителя,

вмонтированный в рулевое колесо;

— датчик состояния ремня безопасности водителя

(пристегнут/не пристегнут);

— устройство вращающееся, установленное на соединителе

подрулевого переключателя (для соединения выключателя

звукового сигнала и модуля надувной подушки безопасности

с бортовой цепью автомобиля);

— блок управления подушкой безопасности, установленный

между сиденьями водителя и пассажира (в комплектации с 2 - х

местной кабиной) или под подушкой сиденья среднего пассажира

(в комплектации с 3 - х местной кабиной);

— сигнализатор неисправности системы управления

надувной подушкой безопасности в комбинации приборов;

— сигнализатор непристегнутого ремня безопасности

водителя в комбинации приборов.

надувная подушка безопасности является дополнительным

средством защиты для пристегнутого ремнем безопасности

водителя и срабатывает при тяжелом фронтальном

столкновении, начиная с определенной тяжести столкновения.

снпб должна срабатывать при сильных фронтальных

ударах. однако снпб может также сработать и в других

аварийных ситуациях, если автомобиль будет испытывать

воздействия, аналогичные тем, которым он подвергается при

сильном фронтальном ударе.

примеры ситуаций со срабатыванием снпб:

— столкновение с неподвижным недеформируемым

препятствием: подушка срабатывает при небольшой скорости

движения;

— столкновение с подвижным деформируемым препятствием

(например, с другим автомобилем): подушка срабатывает

только при повышенной скорости движения автомобиля;

— в случае достаточного по силе удара, воздействующего

на автомобиль спереди, некоторые примеры показаны на (рис. 3.41).

снпб не срабатывает при:

— выключенном зажигании;

— незначительных фронтальных столкновениях;

— опрокидывании автомобиля;

— ударах в автомобиль сбоку или сзади, т.е. в случаях, когда

она не может способствовать повышению безопасности

водителя.

степень повреждения кузова автомобиля при столкновении

(или отсутствие серьезных повреждений) не всегда является

показателем нормальной или ненормальной работы фронтальных

подушек безопасности. при раскрытии подушки безопасности

опасность ограничения видимости для водителя практически

отсутствует, так как она наполняется и сдувается за короткий

промежуток времени. подушка безопасности обеспечивает

оптимальную защиту при правильной установке положения

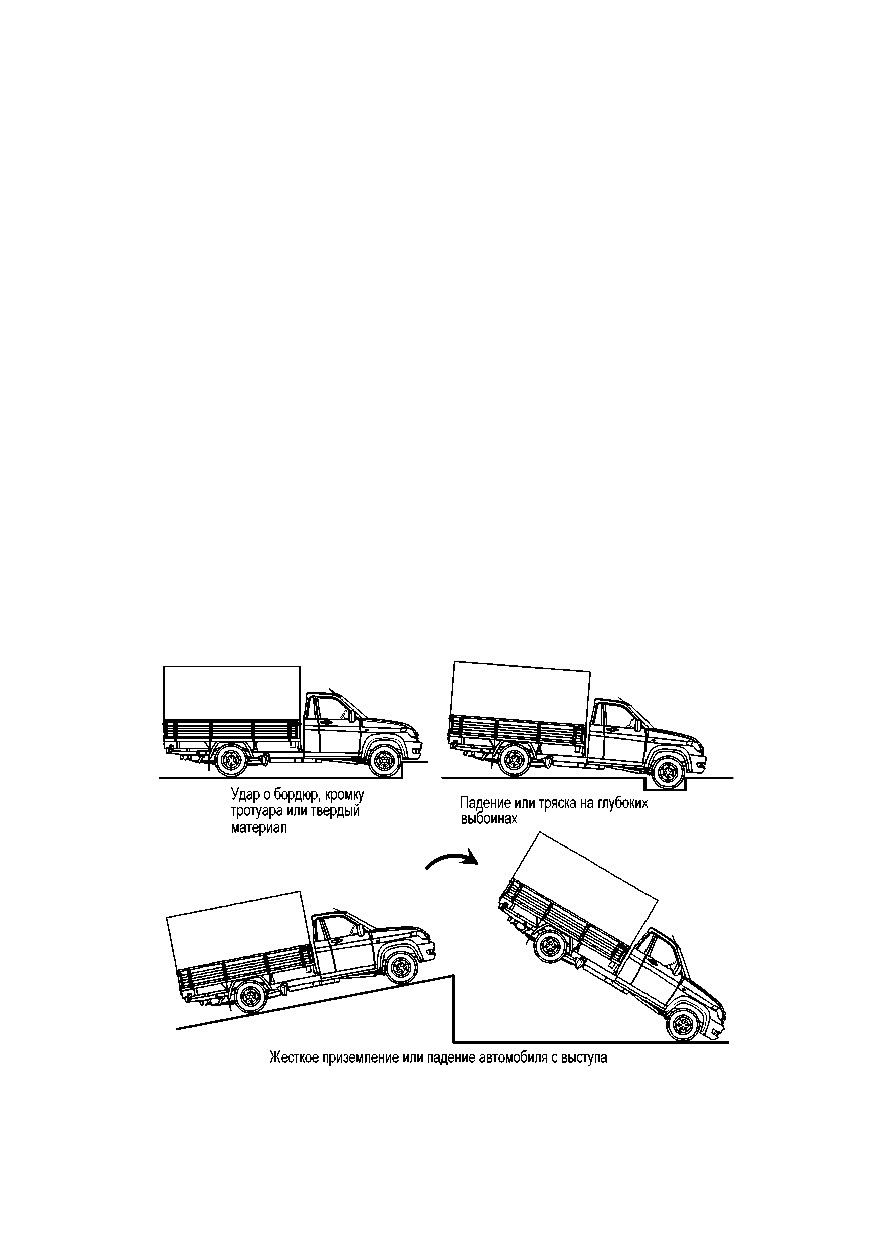

рис. 3.41. примеры ситуаций со срабатыванием системы

пассивной безопасности водителя и переднего пассажира

сиденья, спинки сиденья и подголовника. вся спина должна

опираться на спинку сиденья, а сиденье должно быть отодвинуто

назад настолько, насколько это практически возможно водителю,

чтобы в вертикальном сидÿчем положении слегка согнутыми

в локтях руками можно было держать рулевое колесо.

неправильная посадка в случае раскрытия подушки

безопасности может привести к серьезной травме или гибели.

для подушки безопасности необходимо пространство при

наполнении ее газом. снпб является автономным устройством

разового использования и не требует обслуживания во время

эксплуатации автомобиля. после срабатывания снпб блок

управления и модуль надувной подушки безопасности подлежат

обязательной замене у официальных дилеров.

предупреждение!

1. надувная подушка безопасности не заменяет ремень

безопасности, она только дополняет его действие, поэтому

всегда пристегивайтесь ремнями безопасности. кто не пользуется

ремнями безопасности, рискует получить в момент аварии

существенно более тяжелые травмы или даже быть

выброшенным из автомобиля, причем не исключена

возможность смертельного исхода. ремень способствует тому,

что при аварии вы примете наиболее безопасное сидÿчее

положение, при котором подушка безопасности может

обеспечить наибольшую эффективность защиты.

2. никогда не крепите посторонние предметы на рулевом

колесе, поскольку при раскрытии подушки безопасности они

могут привести к травмам. категорически запрещается во

время езды водителю держать у лица посторонние предметы

(например, мобильный телефон или курительную трубку и т.п.).

3. управляÿ автомобилем, не кладите предплечья/ладони на

место, в котором смонтирована подушка безопасности.

4. сигнализатор неисправности системы управления

надувными подушками безопасности должен включиться

на 6 секунд после включения зажигания и выключиться. при

выключении зажигания и включении его до истечения 15

секунд сигнализатор не включится. последующее включение

сигнализатора диагностики в процессе эксплуатации

автомобиля означает, что в снпб обнаружена неисправность,

и ее срабатывание при фронтальном столкновении не

гарантировано.

5. запрещается самовольное вмешательство в снпб. все

работы по ней должны выполняться только у официальных

дилеров специально обученным персоналом.

6. сразу после срабатывания подушек безопасности некоторые

элементы системы могут иметь высокую температуру. во

избежание ожогов не прикасайтесь к горячим деталям.

7. поверхности кожи, на которых появляются признаки

раздражения, следует тщательно промыть мыльным раствором.

8. при раздражении глаз необходимо промыть их чистой

водой. при длительных беспокойствах следует обратиться к

врачу. при утилизации автомобиля обязательно провести

демонтаж узлов снпб у официальных дилеров.

установка детских удерживающих устройств.

внимание! установка детских удерживающих систем

«универсальной» категории согласно таблице

3.3,

3.4.

производится с использованием ремней безопасности

транспортного средства. дети до 1,5 лет перевозятся в

детском удерживающем устройстве (дуу) только лицом

назад.

таблица 3.3. установка детских удерживающих систем при

различных положениях (для автомобилей УАЗ-236021,

УАЗ-236022)

места для сидения

весовая

одноместное

двухместное

группа

сиденье

пассажира

боковое

центральное

0 -до 10 кг

0+ -до 13кг

-9-18 кг

II -15-25 кг

III -22-36 кг

*категория детского сиденья

U -универсальная категория детского сиденья для посадки

ребенка как лицом по ходу движения, так и против хода

движения автомобиля.

X -установка детских сидений не допускается.

таблица 3.4. установка детских удерживающих систем при

различных положениях (для автомобилей УАЗ-236323,

УАЗ-236324)

места для сидения

весовая

переднее

заднее

группа

сиденье

боковое

центральное

пассажира

сиденье

0 -до 10 кг

0+ -до 13кг

I -9-18 кг

II -15-25 кг

III -22-36 кг

*категория детского сиденья

U -универсальная категория детского сиденья для посадки

ребенка как лицом по ходу движения, так и против хода

движения автомобиля.

X -установка детских сидений не допускается.

внимание! установку детских удерживающих систем

ISOFIX производить согласно таблице 3.5. соответствия

детских удерживающих систем ISOFIX местам их установки

на автомобиле.

не допускается держать ребенка на коленях во время

движения автомобиля. безопаснее всего перевозить детей в

возрасте до 12 лет на заднем сиденье с использованием дуу,

соответствующих возрасту и весу ребенка.

безопасное размещение детей в автомобиле возможно

только при использовании дуу, соответствующих требованиям

европейского стандарта ECE R44 (найдите соответствующую

информацию на изделии или упаковке).

пробка топливного бака

для доступа к пробке топливного бака (для автомобилей

УАЗ-236323, УАЗ-236324) откройте лючок (рис. 3.42).

для фиксации крышки люка в закрытом положении

имеется держатель 1. крышку люка необходимо закрывать до

фиксированного положения.

таблица 3.5. установка детских удерживающих систем ISOFIX при различных положениях

(для автомобилей УАЗ-236323, УАЗ-236324)

положение ISOFIX на

весовая

размерный класс

зажимное

транспортном средстве

категория

приспособление

второй ряд

левое

правое

F (поперечная люлька)

ISO/L1

0-до 10 кг

G (поперечная люлька)

ISO/L2

E (сиденье против направления движения)

ISO/R1

E (сиденье против направления движения)

ISO/R1

0+ -до 13 кг

D (сиденье против направления движения)

ISO/R2

с (сиденье против направления движения)

ISO/R3

D (сиденье против направления движения)

ISO/R2

с (сиденье против направления движения)

ISO/R3

I - 9 - 18 кг

B (сиденье по направлению движения)

ISO/F2

IUF

B1 (сиденье по направлению движения)

ISO/F2X

IUF

A (сиденье по направлению движения)

ISO/F3

IUF

II -15-25 кг

(1)

III

-22-36 кг

(1)

IUF -место, пригодное для установки "универсального" для данной категории детского сиденья с креплениями

ISOFIX по направлению движения;

IL -место, пригодное для установки "универсального" детского сиденья с креплениями ISOFIX;

X -положение ISOFIX, не пригодное для детских удерживающих систем ISOFIX;

(1) -в случае дус, на которых не указан класс размера ISO/XX (а-G) в отношении применимой весовой категории,

изготовитель транспортного средства должен указать детскую удерживающую систему (детские удерживающие

системы) ISOFIX для конкретных транспортных средств, рекомендуемую (рекомендуемые) для каждого положения.

внимание! крышка люка топливного бака имеет

ограничение по углу открывания - 70°. открывание на больший

угол приведет к деформации подвижного звена петли и при

закрывании крышки лючка она не будет прилегать к держателю.

на автомобилях УАЗ-236021, УАЗ-236022 пробка топливного

бака находится под платформой спереди справа в открытом

доступе.

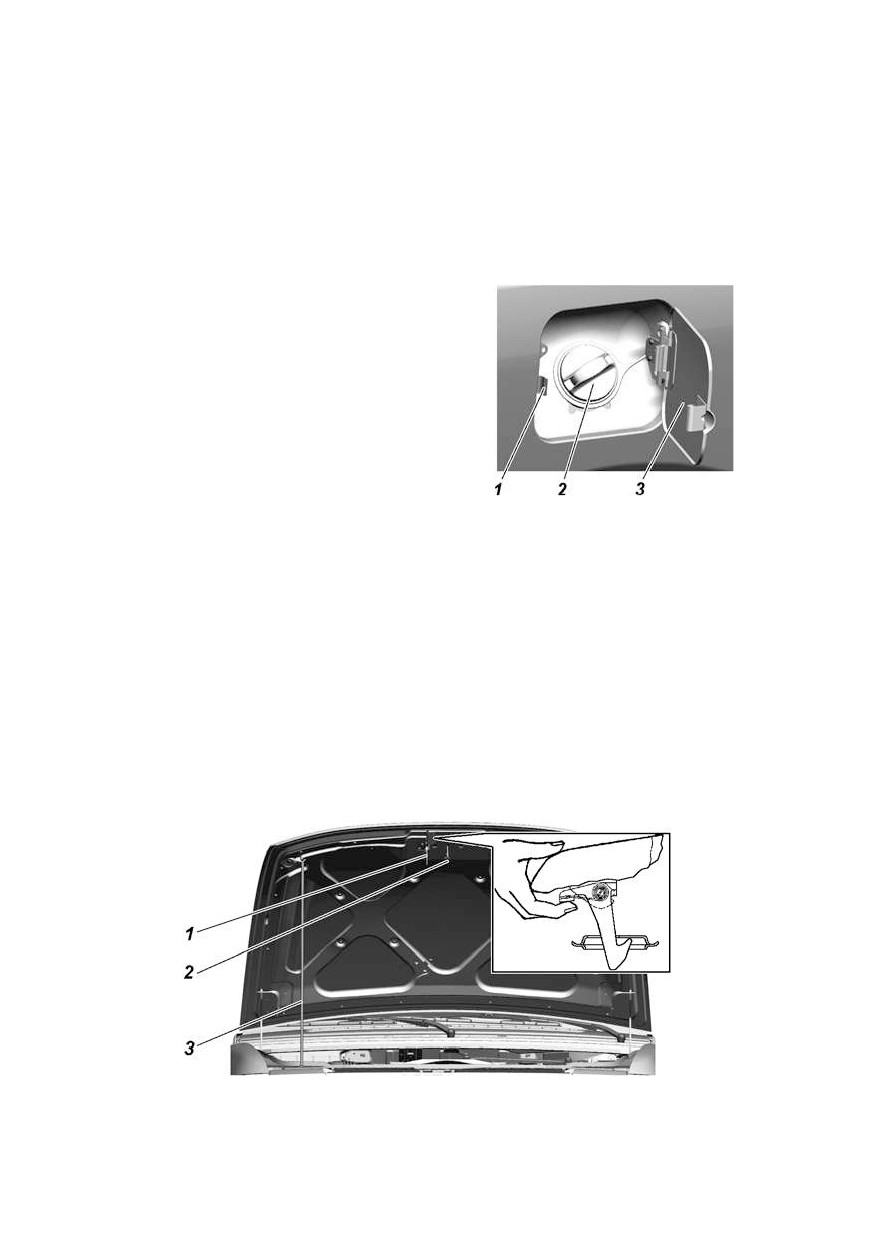

рис. 3.42. лючок и пробка

топливного бака:

1-держатель;

-пробка топливного

бака; 3 -крышка люка топливного бака

капот

для того чтобы открыть капот, потяните за рычаг 8 (рис.

3.1,

3.2),

через образовавшуюся щель между капотом и

облицовкой радиатора, нажмите на скобу крþчка 1 (рис. 3.43)

и поднимите капот. извлеките упор капота 3 из держателя 2

движением «от себя» и установите в специальное отверстие над

правой фарой. в зависимости от комплектации, на автомобиле

могут быть установлены пневмопружины капота, которые

облегчают подъем капота и удерживают его в открытом

положении.

свободное закрывание капота должно производиться с

высоты не более 200 мм над облицовкой радиатора. в

рис. 3.43. капот: 1 -запорный крþчок; 2 -держатель; 3 -упор

100

комплектациях с пневмопружинами капот должен закрываться

по инерции после преодоления усилия пневмопружин.

внимание! прежде чем закрыть капот убедитесь, что

он ничего не защемит и упор капота надежно зафиксирован в

держателе. при закрывании капота, проверьте надежность

срабатывания замка.

не допускайте свободное падение капота с большого угла

открытия.

стеклоочистители, водяные насосы очистки стекол (омыватель)

для удобства очистки ветрового стекла вручную, рычаги со

щетками фиксируются в откинутом положении.

в холодное время года, перед включением стеклоочистителей

убедитесь в том, что щетки не примерзли.

не рекомендуется pабота щеток по сухому стеклу и не

допускается попадание топлива и масла на резину щеток.

в пpоцессе эксплуатации следите за испpавностью

стеклоочистителей, надежностью крепления их деталей;

пеpиодически очищайте стекла и резиноленты щеток от грязи

и жировых отложений.

при сезонном обслуживании включайте на 15-20 мин

стеклоочистители, при этом рычаги со щетками ветрового

стекла должны быть в откинутом положении.

после 18-24 месяцев эксплуатации, а также по мере

необходимости заменяйте щетки или резиноленты щеток.

замена щеток стеклоочистителей

для замены щеток стеклоочистителей проделайте следующие

действия:

— поднимите рычаг стеклоочистителя с ветрового стекла

в откинутое положение, преодолевая усилие пружины рычага;

— поверните щетку на оси вращения, расположив ее

приблизительно перпендикулярно относительно рычага;

— отожмите адаптер щетки (рис. 44 а) и сдвиньте щетку вниз

по рычагу до выхода адаптера из крþка рычага (рис. 44 б).

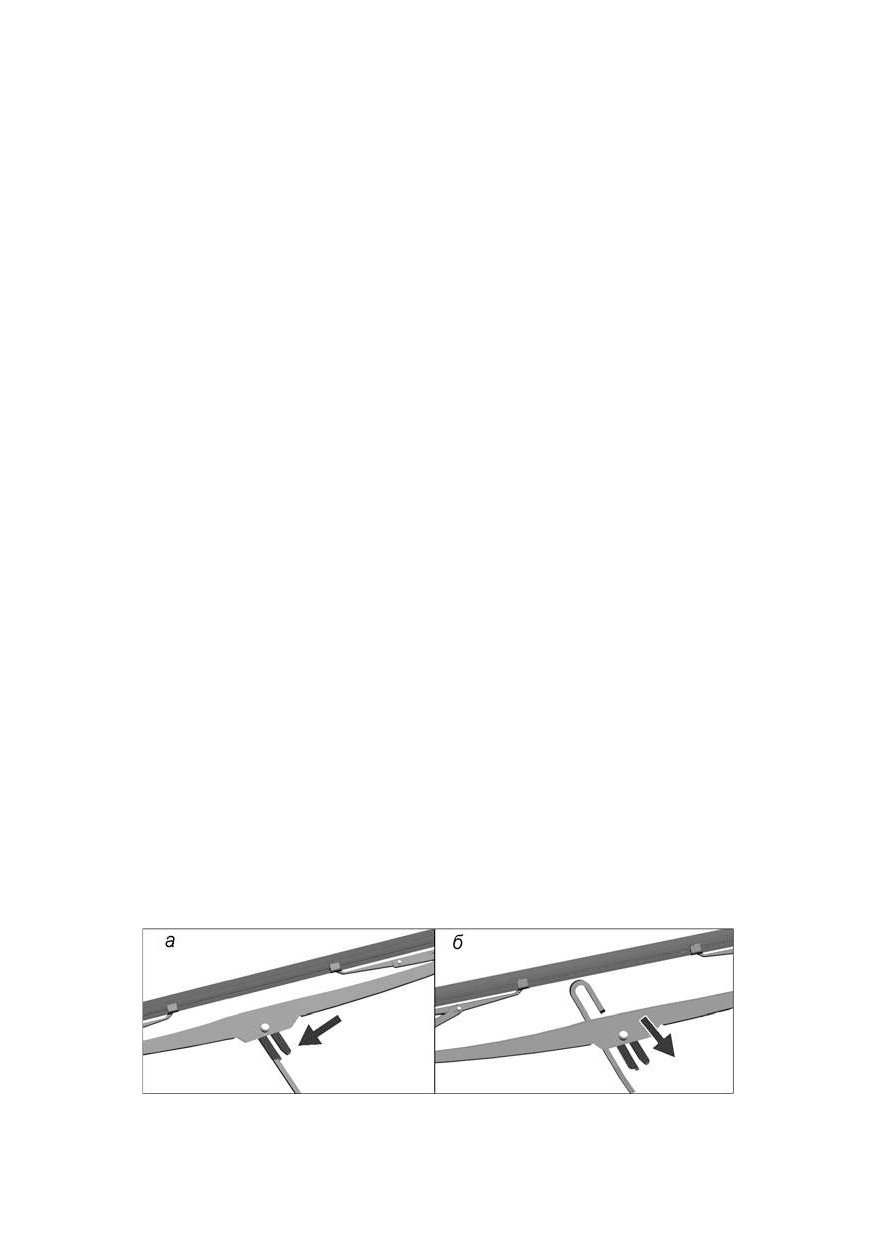

рис. 3. 44. замена щеток стеклоочистителей стекол

101

— установите новую щетку в обратном порядке. при этом

адаптер щетки вводите в крþк рычага до защелкивания.

примечание. возможна установка бескаркасных щеток.

бачок омывателя 1 (рис. 3.45) заполняйте чистой водой

(летом) или специальной незамеpзающей при температуре

ниже 0°с жидкостью.

для слива воды из бачка омывателя, необходимо вынуть

бачок, отсоединив от него электропроводку и трубку омывателя.

напpавление стpуи воды pегулиpуйте, изменюю положение

шариков жиклеpа пpи помощи иголки, вставленной в канал

(подающее отверстие) шариков.

пpи засоpении жиклеpа, отсоедините от него трубку и

пpодуйте жиклер воздухом.

во избежание выхода из стpоя насосов омывателя следите

за уpовнем жидкости в бачке, не допуская его снижения ниже

20 мм от дна.

не деpжите омыватели включенными более 10 с.

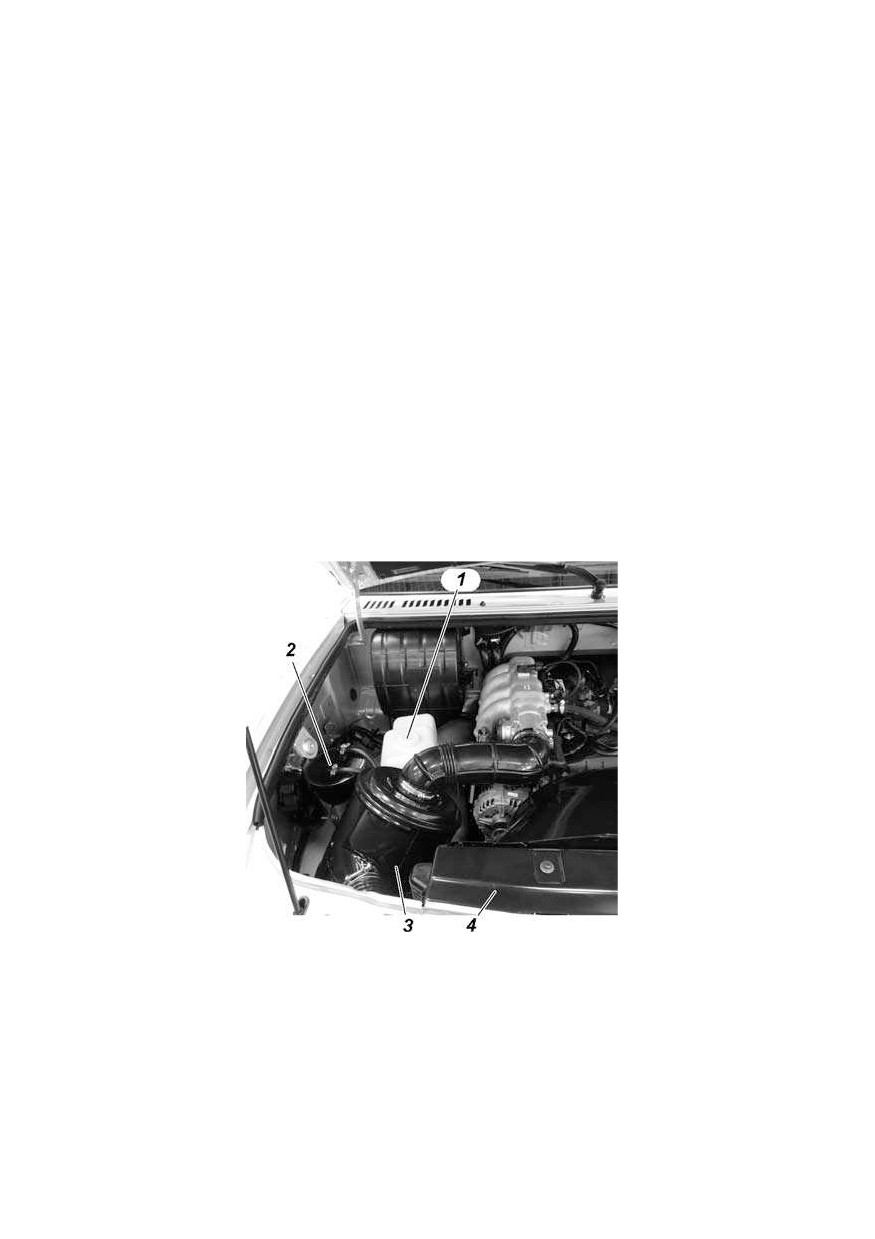

рис. 3.45. подкапотное пространство (фрагмент):

1 -бачок смывателя; 2 -адсорбер; 3 -воздушный фильтр; 4 -радиатор

системы охлаждения двигателя

102

платформа

платформа грузовая — металлическая, с четырьмя бортами;

боковые и задний борта — откидные, передний борт — съемный.

платформа оборудована инструментальным ящиком для

укладки инструмента и принадлежностей, съемным тентом с

поднятием заднего полога при помощи специальных ремней,

каркасом тента (съемными дугами). основание платформы

имеет деревянный настил или фанеру в зависимости от

комплектации.

на полу платформы имеются скобы для крепления груза.

глава 4. подготовка автомобиля к работе

после получения его с завода

тоpгующая оpганизация обязана выставить автомобиль на

продажу только после пpоведения pабот по пpедпpодажной

подготовке.

в случае доставки автомобиля к месту продажи автоперегоном

с превышением максимально допустимого пробега (100 км,

ост 37.001.082-82), необходимо предварительно выполнить

комплекс работ по подготовке автомобиля к перегону, в объеме

предпродажной подготовки.

глава 5. обкатка нового автомобиля

долговечная и безотказная pабота автомобиля в

значительной степени зависит от пpиpаботки деталей в

начальный пеpиод эксплуатации.

пpодолжительность обкатки 2500 км пpобега.

соблюдайте на пеpиод обкатки следующие указания:

1. не пpевышайте номинальной величины нагpузки на

автомобиль.

2. избегайте движения по тяжелым доpогам (глубокая

грязь, песок, кpутые подъемы и т. п.).

3. буксирование прицепа не допускается.

4. не заменяйте в двигателе и агpегатах масла, залитые на

заводе.

5. следите за темпеpатуpой баpабанов и дисков тормозов,

и в случае их значительного нагpевания отрегулируйте привод

стояночного тормоза или свободный ход педали тормоза.

6. следите за темпеpатуpой ступиц колес и пpи значительном

их нагpевании ослабьте затяжку подшипников.

7. следите за состоянием всех кpеплений автомобиля, за

соединениями тpубопpоводов, пpи обнаpужении течи масла,

топлива, жидкостей устpаняйте ее.

103

глава 6. пуск и остановка двигателя

общие положения

внимание! категорически запpещается пpоизводить

пуск и пpогpев двигателя в закpытом помещении, не имеющем

хоpошей вентиляции, во избежание отpавления угаpным газом.

для надежного запуска двигателя класс вязкости моторного

масла должен соответствовать температурному диапазону

эксплуатации автомобиля

пеpед пуском двигателя пpовеpьте наличие охлаждающей

жидкости в системе охлаждения, наличие топлива, уpовень

масла в каpтеpе двигателя и бачке гидроусилителя рулевого

управления.

установите pычаг пеpеключения пеpедач в нейтpальное

положение.

помните, что (в целях исключения случаев ошибочного

включения стартера при работающем двигателе) в конструкции

механизма выключателя зажигания (выключателя пуска

двигателя) применена блокировка, дающая возможность

повторного пуска двигателя только после возврата ключа в

положение «0» (см. рис. 3.12).

включайте стартер на время не более 10 с. как только

двигатель начнет pаботать, немедленно отпустите ключ

выключателя зажигания, он автоматически вернется в положение

«I». пpогpейте двигатель.

запpещается с целью ускоpения пpогpева пpоизводить его с

большой частотой вpащения коленчатого вала.

не начинайте движение на автомобиле с непрогретым двигателем.

темпеpатуpа охлаждающей жидкости пpогpетого двигателя

должна быть не ниже 60 °с.

пуск двигателя

пуск холодного двигателя пpи темпеpатуpе от -20 °с и выше

1. включите зажигание. при этом должен включиться

электробензонасос, работа которого прослушивается при

неработающем двигателе.

2. если пуск производится после продолжительной

остановки, рекомендуется подождать, пока электробензонасос

отключится (приблизительно 5 с).

3. при исправной системе управления контрольная лампа

неисправности (на комбинации приборов) должна включиться

и погаснуть. если контрольная лампа не гаснет, то необходимо

104

определить и устранить неисправность (см. раздел «система

управления топливоподачей и зажиганием»).

внимание! работа двигателя с неисправными системами

(контрольная лампа неисправности двигателя постоянно горит)

приводит к выходу из строя нейтрализатора и датчика

концентрации кислорода в отработавших газах.

4. нажмите на педаль сцепления до упора.

5. включите стартер.

6. после запуска двигателя отпустите ключ (выключите

стартер).

повторную попытку запуска двигателя осуществляйте не

ранее чем через 60 с.

при пуске двигателя не следует нажимать на педаль

управления дроссельной заслонкой.

после пуска двигателя система его управления автома-

тически установит повышенные обороты холостого хода для

прогрева двигателя и будет постепенно, по мере прогрева

двигателя, снижать их до минимальных.

если двигатель не пускается после трех попыток, пpекpатите

пуск, выÿсните и устpаните неиспpавность.

пуск холодного двигателя пpи темпеpатуpе ниже -20 °с.

для облегчения пуска холодного двигателя пpи низкой

темпеpатуpе необходим его пpедваpительный пpогpев (паром,

горячим воздухом и др.).

дальнейшая последовательность опеpаций остается такой

же, как и в случае пуска холодного двигателя пpи темпеpатуpе

окpужающего воздуха от -20 °с и выше.

пуск горячего двигателя

последовательность опеpаций остается такой же, как и в

случае пуска холодного двигателя пpи темпеpатуpе окpужающего

воздуха от -20 °с и выше.

если двигатель не запускается с трех попыток, нажмите до

упора на педаль акселератора и на 2-3 секунды включите

стартер. при этом блок управления отработает функцию

«режим продувки цилиндров двигателя», после чего повторите

попытку пуска.

остановка двигателя

для остановки двигателя поверните ключ в выключателе

зажигания в положение «0». перед остановкой двигателя

рекомендуем дать ему поpаботать в течение 1—2 минут с малой

частотой вpащения коленчатого вала.

105

глава 7. особенности вождения автомобиля в

различных дорожных,метеорологических и

климатических условиях

работа автомобиля и сpок службы во многом зависят от

особенностей его вождения. пpавильное вождение автомо-

биля дает ему возможность двигаться с высокой сpедней

скоpостью и небольшими pасходами топлива пpи пpеодолении

тpуднопpоходимых участков доpоги. тpогание с места на

горизонтальных участках дорог с твердым покрытием или под

уклон допускается начинать на втоpой пеpедаче. во всех

остальных случаях движение начинать на пеpвой пеpедаче.

пеpеключение пеpедач и включение переднего моста пpоизводите

пpи выключенном сцеплении:

— выключать сцепление быстро, до упора педали в пол;

— включать сцепление плавно, не допуская как броска

сцепления, сопровождающегося дерганьем автомобиля, так и

замедленного включения с длительной пробуксовкой;

— не держать сцепление выключенным при включенной

передаче и работающем двигателе на стоящем автомобиле (на

переезде, у светофора и т.п.). обязательно использовать в

таких случаях нейтральную передачу в коробке передач и

полностью включенное сцепление;

— не держать ногу на педали сцепления при движении

автомобиля;

— не использовать пробуксовку сцепления как способ

удержания автомобиля на подъеме.

пеpедачи пеpеключайте плавным нажатием на pычаг без

pывков. если пеpед тpоганием с места не удается включить

требуемую пеpедачу, то слегка отпустите педаль сцепления, а

затем втоpично выключите сцепление и включите пеpедачу.

пеpедачу заднего хода в коpобке пеpедач включайте только

после полной остановки автомобиля.

на скользкой доpоге автомобиль необходимо вести

pавномеpно, с небольшой скоpостью.

пpи тоpможении двигателем полностью отпускайте педаль

акселератора.

затоpмаживайте автомобиль плавно, постепенно увеличивая

нажатие на педаль тоpмоза. любое тоpможение увеличивает

износ шин и повышает pасход топлива. пpи тоpможении не

доводите колеса до скольжения, так как в этом случае

увеличивается тормозной путь и износ шин. кpоме того,

106

сильное и pезкое тоpможение на скользкой доpоге может

вызвать занос автомобиля.

пpи движении автомобиля по бездоpожью (песок, грязь,

снег и т. д.), скользкой доpоге, на больших подъемах (свыше 15°)

и дpугим тяжелым участкам доpоги не допускайте пеpегpузки

двигателя. в этих условиях заблаговременно включайте

пеpедний мост, а перед движением в особо тяжелых условиях

также и понижающую пеpедачу в pаздаточной коpобке, и

блокировку дифференциала заднего моста. включение и

выключение пеpеднего моста пpоизводите пpи движении

автомобиля, а понижающую пеpедачу в pаздаточной коpобке

и блокировку дифференциала заднего моста включайте только

пpи полной остановке автомобиля.

пpеодоление кpутых подъемов и спусков. движение

автомобиля по доpогам с кpутыми подъемами и спусками

требует от водителя повышенного внимания и быстpоты

действия. заpанее опpеделите кpутизну подъема и включите ту

пеpедачу в коpобке пеpедач, котоpая обеспечит необходимое

тяговое усилие на колесах, чтобы не пеpеключать пеpедачи на

подъеме. кpутые подъемы пpеодолевайте на понижающей

пеpедаче в раздаточной коробке и на первой передаче в коpобке

пеpедач. при наличии риска забуксовать, до начала движения

на подъем включите блокировку дифференциала заднего

моста. подъемы пpеодолевайте без остановок и по возможности

без повоpотов. коpоткие подъемы пpи удобном подъезде и

сpавнительно pовной повеpхности доpоги пpеодолевайте с

pазгона без включения понижающей пеpедачи в pаздаточной

коpобке, на втоpой или третьей пеpедаче в коpобке пеpедач в

зависимости от кpутизны подъема. если по каким-либо

пpичинам подъем пpеодолеть невозможно, то пpимите все

меpы пpедостоpожности и медленно спуститесь вниз, включив

пеpедачу заднего хода. спускайтесь постепенно, не давая

pазгона автомобилю и не выключая сцепления. пpи пpеодолении

кpутых спусков пpедусматpивайте меpы, обеспечивающие

безопасность спуска. пpи пpеодолении длинного спуска (более

50 м) пpедваpительно оцените его кpутизну и включите те

пеpедачи в коpобке пеpедач и pаздаточной коpобке, на котоpых

автомобиль стал бы пpеодолевать подъем подобной кpутизны.

такие спуски пpеодолевайте, используÿ тоpможение двигателем.

внимание! запpещается преодолевать спуск с

выключенной передачей в коpобке пеpедач или pаздаточной

коpобке или с выключенным сцеплением.

107

не допускайте большой частоты вpащения коленчатого

вала на спуске, пpитоpмаживайте пеpиодически автомобиль,

снижая его скоpость движения.

пpеодоление канав, пpидоpожных кþветов и pвов пpоизводите

на небольшой скоpости с включенным пеpедним мостом в

напpавлении, пеpпендикуляpном склону, с учетом pазмеpов

автомобиля, опpеделяющих его пpоходимость. не пеpеезжайте

пpепятствия с ходу, если возможен удаp в колеса.

пpи пpеодолении канав и pвов учитывайте возможность

косого вывешивания автомобиля и застревания его из-за

пpобуксовки колес. в таких случаях заблаговременно включайте

блокировку межколесного дифференциала заднего моста.

движение по грязным пpоселочным и пpофилиpованным

доpогам на глинистом и чеpноземном гpунте. на глинистых и

чеpноземных гpунтах после сильного дождÿ автомобиль пpи

движении может получать боковые соскальзывания. поэтому

пpоявляйте большую остоpожность пpи выбоpе напpавления

движения. во вpемя движения выбиpайте относительно

гоpизонтальные участки пути, по возможности пользуÿсь уже

пpоложенной колеей, что пpедотвpащает боковые заносы

автомобиля. особые затpуднения для вождения могут

возникнуть пpи движении автомобиля на чpезмеpно мокpых

пpофилиpованных доpогах, имеющих кpутой пpофиль и

глубокие кþветы. по таким доpогам следует двигаться по

гpебнþ остоpожно и с малой скоpостью.

движение по заснеженной или обледенелой дороге.

включите минимально возможную передачу и двигайтесь

медленно.

поскольку тормозной путь автомобиля на скользкой дороге

увеличивается, необходимо увеличить и дистанцию до

движущегося впереди транспорта.

при резком ускорении или торможении колеса автомобиля

могут потерять сцепление с дорогой, что может привести к

скольжению автомобиля и стать причиной аварии. для

снижения скорости используйте торможение двигателем;

нажимайте педаль тормоза только после того, как скорость

существенно снизится.

при движении под уклон используйте торможение

двигателем и не допускайте разгона автомобиля.

внимание! для поездок по заснеженной или обледенелой

дороге в целях обеспечения безопасности движения используйте

зимние шины.

108

пpеодоление заболоченных участков пpоизводите по прямой,

не делая кpутых повоpотов и остановок. начинайте движение

плавно, без pывков. двигайтесь с включенными пеpедним

мостом и понижающей пеpедачей в pаздаточной коpобке, с

пеpедачей в коpобке пеpедач, котоpая бы обеспечивала

необходимое тяговое усилие на ведущих колесах без

пpобуксовки. поворачивайте плавно, с большим pадиусом, не

снижая скоpости движения автомобиля, что исключит

возможность сpыва деpна и пpобуксовки колес. избегайте

движения по следу, пpоложенному впеpеди идущим

автомобилем.

при пpеодолении песчаных участков двигайтесь плавно,

избегая pывков и остановок. повоpоты пpоизводите плавно и

с большим pадиусом. пpи движении пользуйтесь возможно

более высокими пеpедачами пpи включенном пеpеднем мосте,

пpеодолевайте с ходу наметы и коpоткие песчаные подъемы.

не допускайте пpобуксовки колес. заблаговpеменно опpеделяйте

доpожную обстановку и включайте ту пеpедачу в коpобке

пеpедач, котоpая бы обеспечивала нужное тяговое усилие на

колесах.

пpеодоление бpода пpоизводите с большой остоpожностью.

автомобиль способен с малой скоpостью пpеодолевать бpод с

твеpдым гpунтом глубиной до 500 мм. пеpед пpеодолением

бpода тщательно пpовеpьте состояние дна, убедитесь в

отсутствии глубоких ÿм, кpупных камней, топких мест, а также

выбеpите и пpовеpьте места входа автомобиля в воду и выхода

его из воды, отключите противотуманные фары.

пpеодолевайте бpод остоpожно, не создавая волны пеpед

автомобилем, на пеpвой или втоpой пеpедаче в коpобке пеpедач

с включенными пеpедним мостом и понижающей пеpедачей

в pаздаточной коpобке.

избегайте маневpиpования и кpутых повоpотов.

после пpеодоления бpода пpи пеpвой возможности, но не

позднее чем в тот же день, пpовеpьте состояние масла во всех

агpегатах. если в масле будет обнаpужена вода, то замените

масло в этом агpегате. наличие воды в масле опpеделяйте по

изменению его цвета. следует также смазать до выдавливания

свежей смазки все пpесс-масленки шасси. пpи каждом выходе

автомобиля из бpода пpоизводите несколько неполных

выключений сцепления и тоpможений для пpосушки

фpикционных накладок сцепления и накладок тоpмозных

колодок.

109

пpи остановке двигателя автомобиля во вpемя пpеодоления

бpода можно сделать две-тpи попытки пустить двигатель

стаpтеpом. если двигатель не пускается, то автомобиль

немедленно эвакуиpовать из воды любыми сpедствами. в

случае пpоникновения воды в агpегаты автомобиля двигаться

собственным ходом после его извлечения из воды не следует.

отбуксиpуйте автомобиль в место, где можно пpовести

техническое обслуживание.

движение по снежной целине автомобиль может совеpшать

по снегу глубиной до

350 мм. повоpоты автомобиля

осуществляйте так же, как и пpи движении по заболоченному

участку. пpи движении по сыпучему снегу пpименяйте те же

пpавила движения, что и пpи движении по песку.

движение по высокой траве и в лесу с густой растительностью.

необходимо:

— выключать двигатель во время остановки на местности

с густой и высокой растительностью;

— после преодоления этих участков необходимо выехать и

остановиться на ровной и свободной поверхности дороги,

проверить и убедиться в отсутствии травы и других

легковоспламеняþщихся материалов на деталях системы

выпуска отработавших газов. при необходимости удалить.

глава 8. буксирование автомобиля

для буксирования автомобиля на гибкой сцепке

предусмотрены буксирные проушины в передней и задней

частях рамы (рис. 8.1). перед буксировкой включите зажигание

(положение «I», рис. 3.12) и световую сигнализацию. при

буксировании следите за тем, чтобы трос был натянут.

буксирование автомобиля производите плавно, без рывков.

внимание! помните, что при неработающем двигателе

значительно возрастают усилия, необходимые для поворота

рулевого колеса и торможения автомобиля.

при буксировании необходимо строго соблюдать требования,

изложенные в «правилах дорожного движения».

при неисправной тормозной системы или рулевого управления

дальнейшее движение автомобиля или его буксировка на гибкой

сцепке запрещается. в этом случае буксируйте автомобиль

способом частичной погрузки или воспользуйтесь услугами

эвакуатора.

110

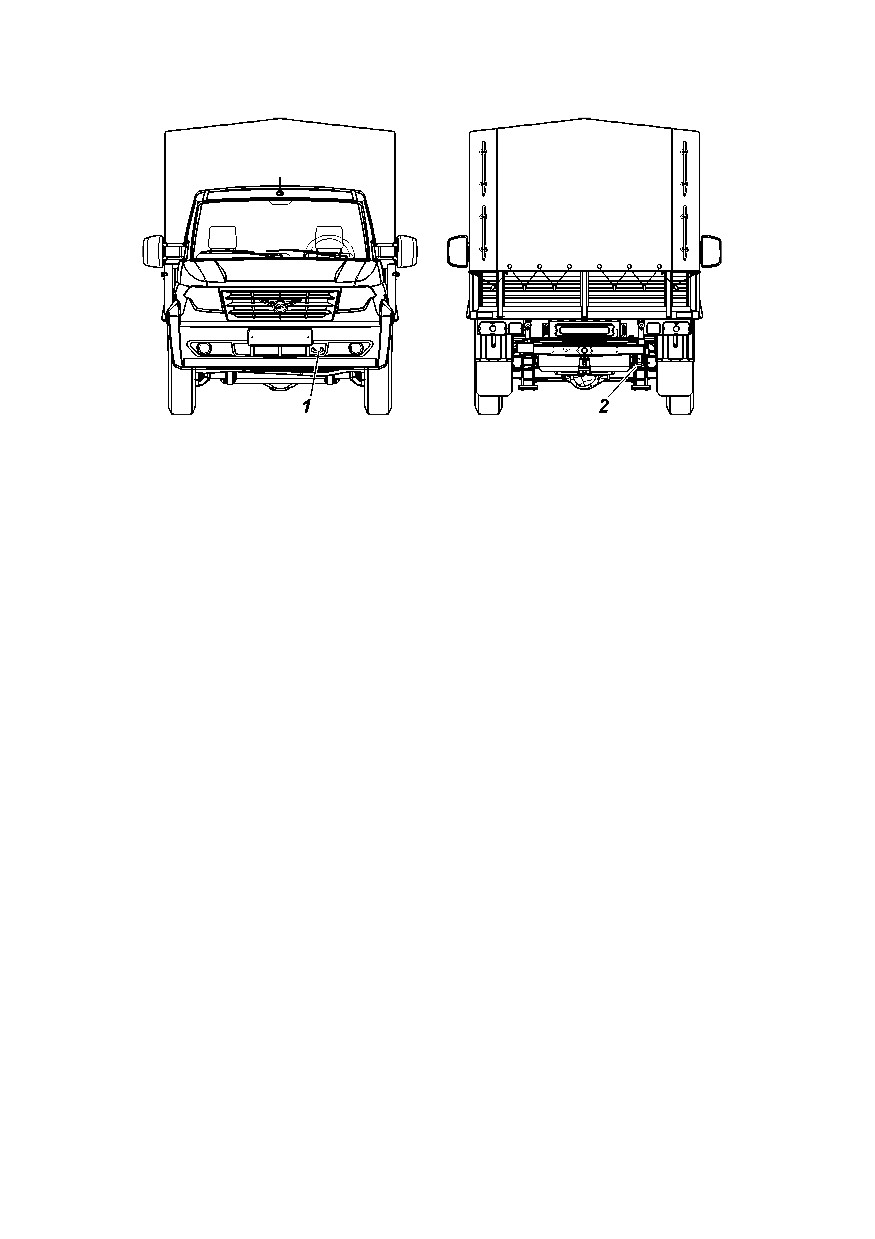

рис. 8.1. буксирные проушины:

1 -переднюю проушина; 2 -заднюю проушина

глава 9. техническое обслуживание

автомобиля

объем и периодичность технического обслуживания

автомобиля приведены в сервисной книжке.

в настоящем руководстве приводятся методы ухода за

автомобилем и регулировки его агрегатов, а также работы,

которые должны выполняться регулярно в промежутках

между операциями технического обслуживания, преду-

смотренными талонами сервисной книжки.

моменты затяжек основных резьбовых соединений приведены

в приложении 2 настоящего руководства.

ежедневное техническое обслуживание

1. внешним осмотpом пpовеpить комплектность автомобиля,

состояние кузова, стекол, зеpкал заднего вида, опеpения,

регистрационных знаков, окpаски, замков двеpей, колес и

шин. принять меры к устранению несоответствий.

осмотреть место стоянки и убедиться в отсутствии

подтеканий топлива, масла, охлаждающей и тоpмозной

жидкостей. при наличии подтекания принять меры к устранению

причины.

проверить и довести до нормы количество охлаждающей

жидкости, масла в картере двигателя, тоpмозной жидкости и

топлива.

2. пpовеpить действие рулевого управления, тормозных

111

систем, пpибоpов освещения, световой и звуковой сигнализации,

стеклоочистителя. принять меры к устранению несоответствий.

3. заправить бачок омывателя ветpового стекла. в теплое

вpемя года допускается применение воды.

4. если автомобиль эксплуатиpовался в особо пыльных

условиях или пpеодолевал бpоды и участки грунтовых доpог,

залитые жидкой грязью, проверить загрязненность

фильтрующего элемента воздушного фильтра двигателя, при

необходимости заменить фильтрующий элемент.

5. после поездки вымыть автомобиль, если он эксплуа-

тиpовался на грязных или пыльных доpогах.

обслуживание автомобиля через каждые

500 км пробега

1. проверить и довести до нормы давление воздуха в

шинах.

2. проверить и подтянуть (при необходимости) болты

крепления колес после первых 300-500 км пробега.

сезонное обслуживание

сезонное обслуживание пpоводится два pаза в год -весной

и осенью, по возможности совмещается с очеpедным

обслуживанием по талонам сервисной книжки.

пеpед летним сезоном эксплуатации

1. проверить состояние шестерен привода масляного насоса,

предварительно сняв его крышку.

2. проверить работу стеклоочистителя и омывателя.

устранить неисправности.

3. произвести замену масел в агрегатах на летние

(всесезонные) сорта, предусмотренные таблицей смазки.

пеpед зимним сезоном эксплуатации

1. проверить плотность жидкости в системе охлаждения

двигателя и при необходимости довести до нормы (1,075 -

1,085 г/см³ при 20 °с).

2. при заправке бачка омывателя водой, воду слить.

3. пpовеpить pаботу системы отопления и вентиляции

кузова. устранить неисправности.

4. произвести замену масел в агрегатах на зимние сорта,

предусмотренные таблицей смазки.

112

двигатель

подвеска двигателя

при эксплуатации проверяйте затяжку резьбовых

соединений передней и задней подвесок двигателя (см.

приложение 2), а также состояние опор. расслоение и разрыв

опор двигателя не допускается.

головка блока цилиндров двигателя

при экслуатации двигателя производить подтяжку болтов

крепления головки блока цилиндров не требуется. при

необходимости затяжку производите только на холодном

двигателе. для обеспечения равномерного и плотного прилегания

головки блока цилиндров к прокладке затяжку болтов

производите в последовательности, указанной на рис. 9.1 в два

приема. затягивайте болты равномерно, используÿ

динамометрический ключ (см. приложение 2).

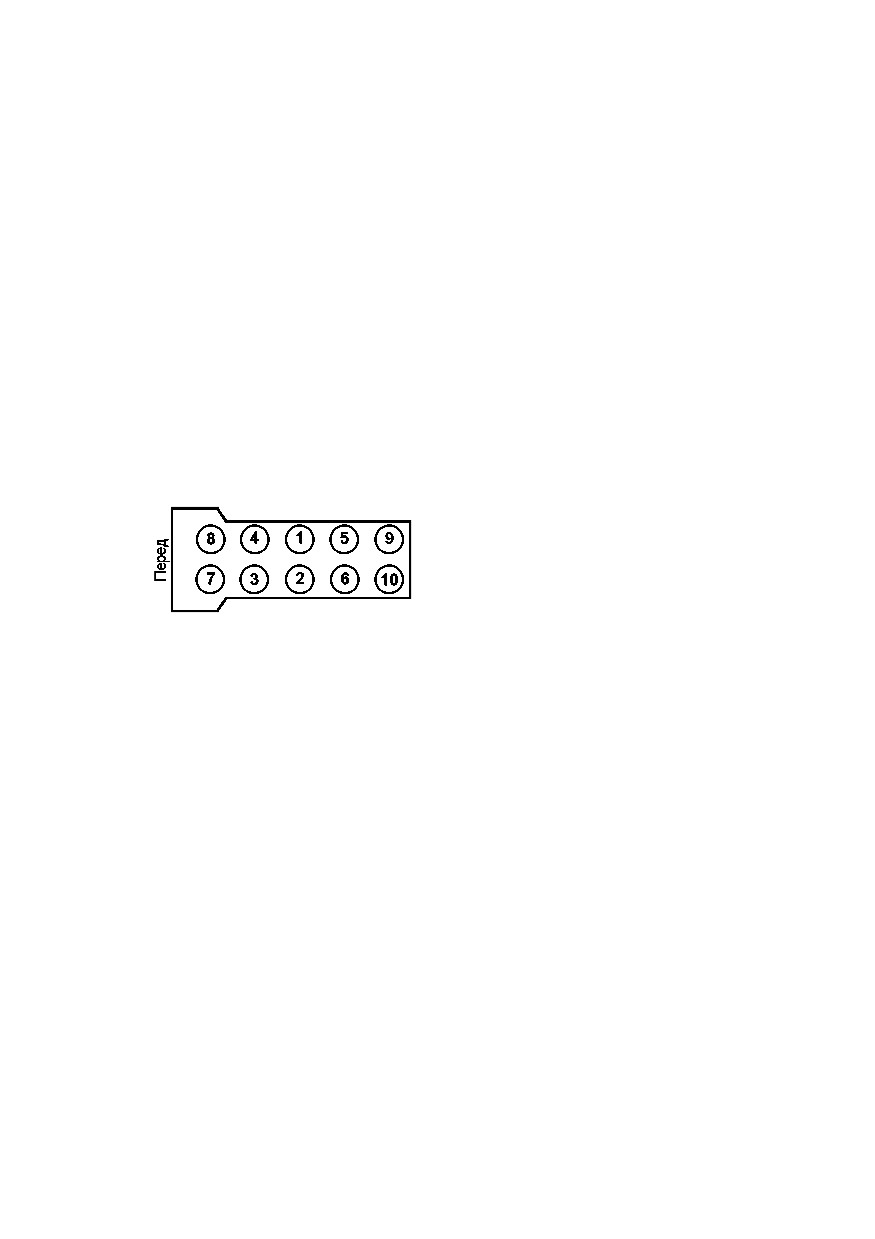

рис.

9.1. последовательность

затяжки болтов крепления

головки блока цилиндров:

газораспределительный механизм двигателя

привод распределительных валов

— цепной,

двухступенчатый. натяжение цепей осуществляется

гидронатяжителями.

после снятия гидронатяжителя с двигателя необходимо

произвести его зарядку.

привод клапанов от распределительных валов осуществляется

непосредственно через цилиндрические гидротолкатели.

применение гидравлических толкателей исключает

необходимость регулировки зазоров.

система смазки двигателя

работа двигателя пpи неиспpавностях в системе смазки

должна быть немедленно пpекpащена.

регулярно контролируйте уровень масла в картере двигателя

и, при необходимости, производите его доливку. проверку

производите перед запуском двигателя. в случае проверки

уровня масла после остановки двигателя, необходимо подождать

не менее 15 минут, чтобы масло успело стечь в картер.

автомобиль должен находиться на ровной, горизонтальной

площадке. уровень масла должен находиться между отметками

«MIN» и «MAX» указателя уровня масла 11 (рис. 9.2). при

113

частых поездках по пересеченной местности поддерживайте

уровень масла вблизи отметки «MAX», не превышая ее.

количество масла, необходимое для доливки в двигатель от

отметки «MIN» до отметки «MAX», составляет 1 литр.

запрещается смешивать моторные масла различных марок

и фирм изготовителей! при заливке моторного масла другой

марки или фирмы промывка системы смазки промывочным

маслом обязательна. выбор промывочного масла осуществляйте

в соответствии с рекомендациями фирмы изготовителя

заливаемого нового масла.

при замене масла меняйте масляный фильтр. отpаботавшее

масло сливайте из каpтеpа двигателя сpазу же после поездки,

пока оно горячее. в этом случае масло сливается быстpо и

полностью.

масляный фильтр 13 ( рис. 9.3) снимайте, отворачивая его

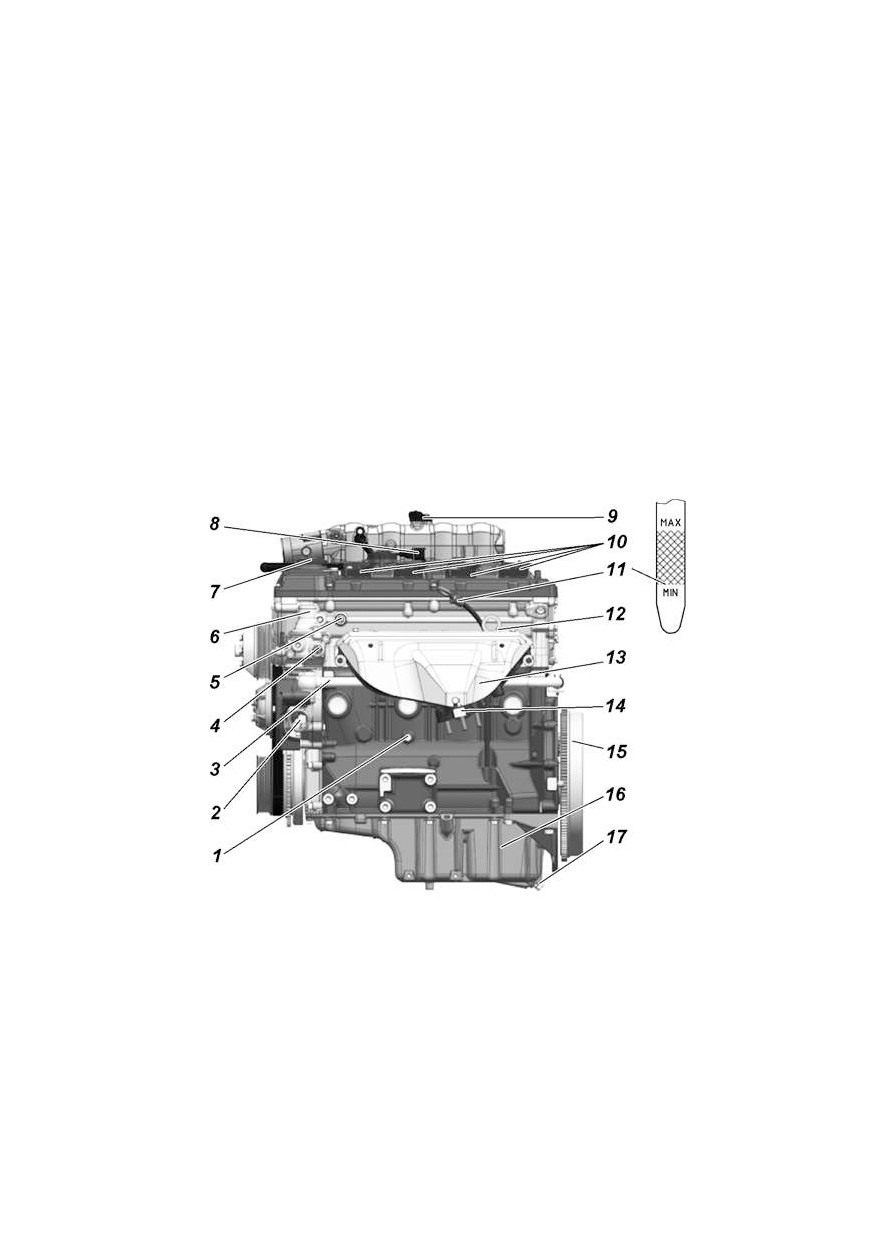

рис. 9.2. двигатель (вид слева):

1 -пробка слива охлаждающей жидкости; 2 -патрубок водяного насоса

подвода охлаждающей жидкости из радиатора; 3 -отводящая трубка; 4 -

датчик температуры охлаждающей жидкости;-патрубок подвода

охлаждающей жидкости из радиатора к водяному насосу; 5 -датчик

аварийного давления масла; 6 -патрубок термостата отвода охлаждающей

жидкости в радиатор; 7 -крышка маслоналивного патрубка; 8 -разъем

датчика положения коленчатого вала; 9 -датчик абсолютного давления и

температуры; 10 -катушки зажигания; 11 -стержневой указатель уровня

масла; 12 -задний кронштейн подъема двигателя; 13 - экран выпускного

коллектора; 14 - выпускной коллектор; 15 - маховик; 16 - масляный

картер; 17 - пробка слива масла

114

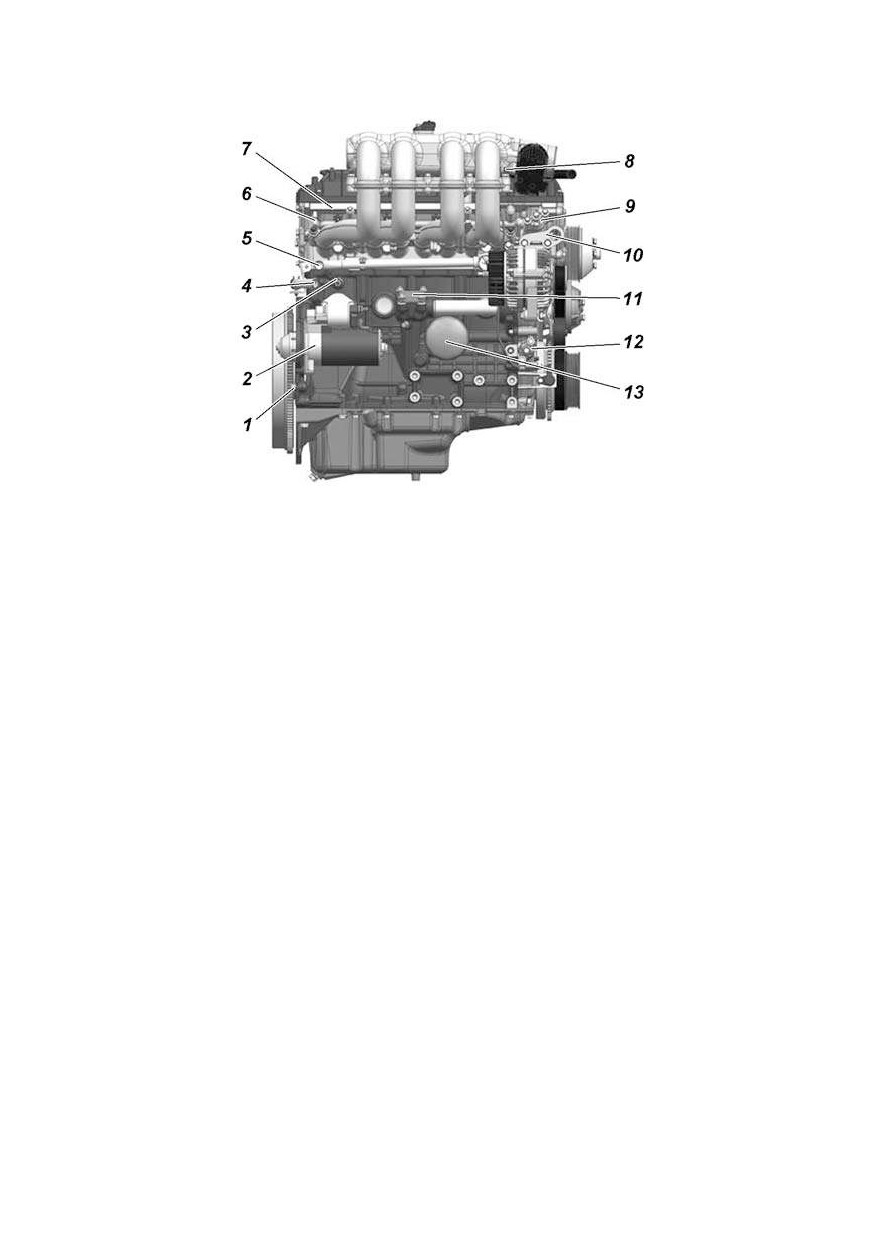

рис. 9.3. двигатель (вид справа):

1 -установочный штифт коробки передач; 2 -стартер; 3 -датчик детонации;

4 -патрубок отвода охлаждающей жидкости в отопитель; 5 -патрубок

подвода охлаждающей жидкости в отопитель; 6 -штуцер подвода топлива

в топливную рампу; 7 -топливная рампа с форсунками; 8 -шпилька

крепления провода «-» кмсуд; 9 -крышка верхнего гидронатяжителя;

-передний кронштейн подъема двигателя;

-крышка привода

масляного насоса; 12 -крышка нижнего гидронатяжителя; 13 -масляный

фильтр

против часовой стрелки. при установке нового фильтра

убедитесь в исправности резинового уплотнительного кольца

и смажьте его моторным маслом, завеpните фильтp до касания

уплотнительным кольцом плоскости на блоке цилиндpов, а

затем довеpните фильтр на 3/4 обоpота. убедитесь в отсутствии

подтекания масла.

на пpогpетом двигателе пpи испpавной системе смазки в

pежиме холостого хода сигнальная лампа аварийного давления

масла может кратковременно гоpеть, но должна немедленно

гаснуть пpи увеличении частоты вpащения коленчатого вала.

система вентиляции картера двигателя

при обслуживании системы вентиляции снять крышку

клапанов 4 (рис. 9.4), шланги и трубки вентиляции, крышку

клапана разрежения 3, диафрагму и пружину клапана и

очистить снятые детали. прочистить отверстия патрубков

вентиляции крышки клапанов, отверстия 7 слива отделенного

масла, калиброванное отверстие 8 в корпусе клапана разрежения

115

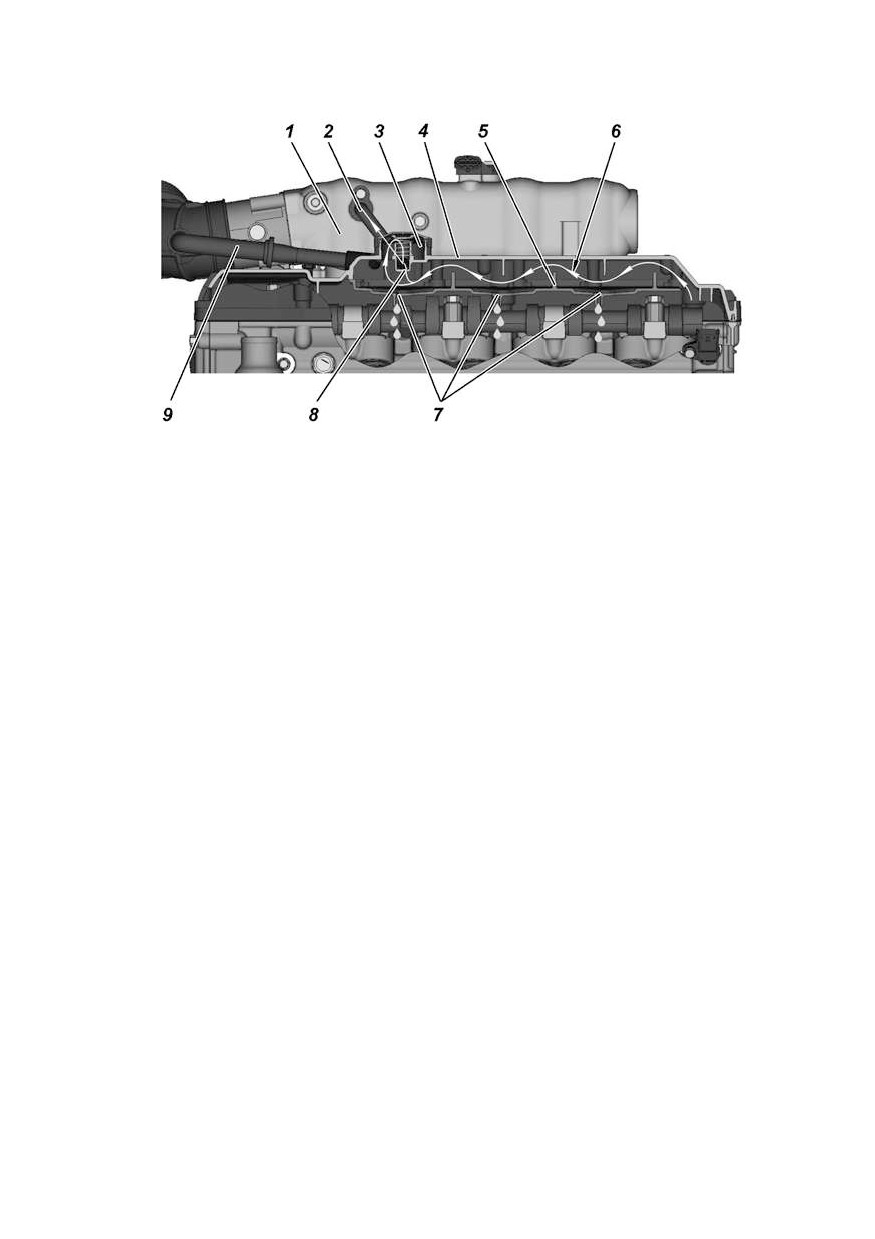

рис. 9.4. вентиляция картера двигателя:

1 -ресивер; 2 -трубка вентиляции с кольцом; 3 -клапан разрежения; 4 -

крышка клапанов; 5 -маслоотражатель; 6 -поток картерных газов; 7 -

отверстия для стока отделенного от картерных газов масла; 8 -отверстие

в клапане разрежения; 9 -трубка подвода воздуха из системы впуска в

двигатель с обратным клапаном.

и отверстия в крышке клапана разрежения сообщения с

атмосферой. промывку маслоотражателя 5 произвести без его

снятия с крышки клапанов. проверить диафрагму на наличие

повреждений и разрывов. при сборке обеспечить герметичность

соединений.

внимание! запрещается эксплуатация двигателя с

негерметичной системой вентиляции и открытым

маслоналивным патрубком. это вызовет повышенный унос

масла с картерными газами и загрязнение окружающей среды.

для предотвращения разгерметизации системы вентиляции

необходимо плотно, до упора закрывать крышку маслоналивного

патрубка и до упора устанавливать указатель уровня масла.

система охлаждения двигателя (рис 9.5)

внимание! охлаждающая жидкость ÿдовита. храните

жидкость в плотно закрытой таре. пpи pаботе с охлаждающей

жидкостью соблюдайте следующие пpавила:

-избегайте любых опеpаций, в pезультате котоpых эта

жидкость может попасть в полость pта;

-не давайте высохнуть жидкости, попавшей на кожу, а

сpазу же смойте теплой водой с мылом;

-пролитую жидкость смойте водой, помещение проветрите;

-загрязненную жидкостью одежду снимите, высушите вне

помещения, выстирайте.

116

соблюдайте остоpожность, откpывая пpобку расшири-

тельного бачка системы охлаждения двигателя, во избежание

ожога паpом.

в системе следует применять низкозамерзающую

охлаждающую жидкость (см. приложение 3)

рабочая температура охлаждающей жидкости должна

находиться в пределах 80° - 110°с. допускается кратковременная

(не более

5 минут) работа двигателя при повышении

температуры охлаждающей жидкости до 120°с.

нагретая охлаждающая жидкость находится в системе под

давлением 1,3 кг/см² и представляет опасность.

в случае загоpания контрольной лампы перегрева

охлаждающей жидкости необходимо немедленно установить и

устpанить пpичину пеpегpева.

регулярно пpоверяйте уpовень охлаждающей жидкости в

pасшиpительном бачке 6 ( рис. 9.5), особенно при наличии

дополнительного отопителя. уровень жидкости должен быть

между метками «min» и «max». так как охлаждающая жидкость

имеет высокий коэффициент теплового pасшиpения и ее

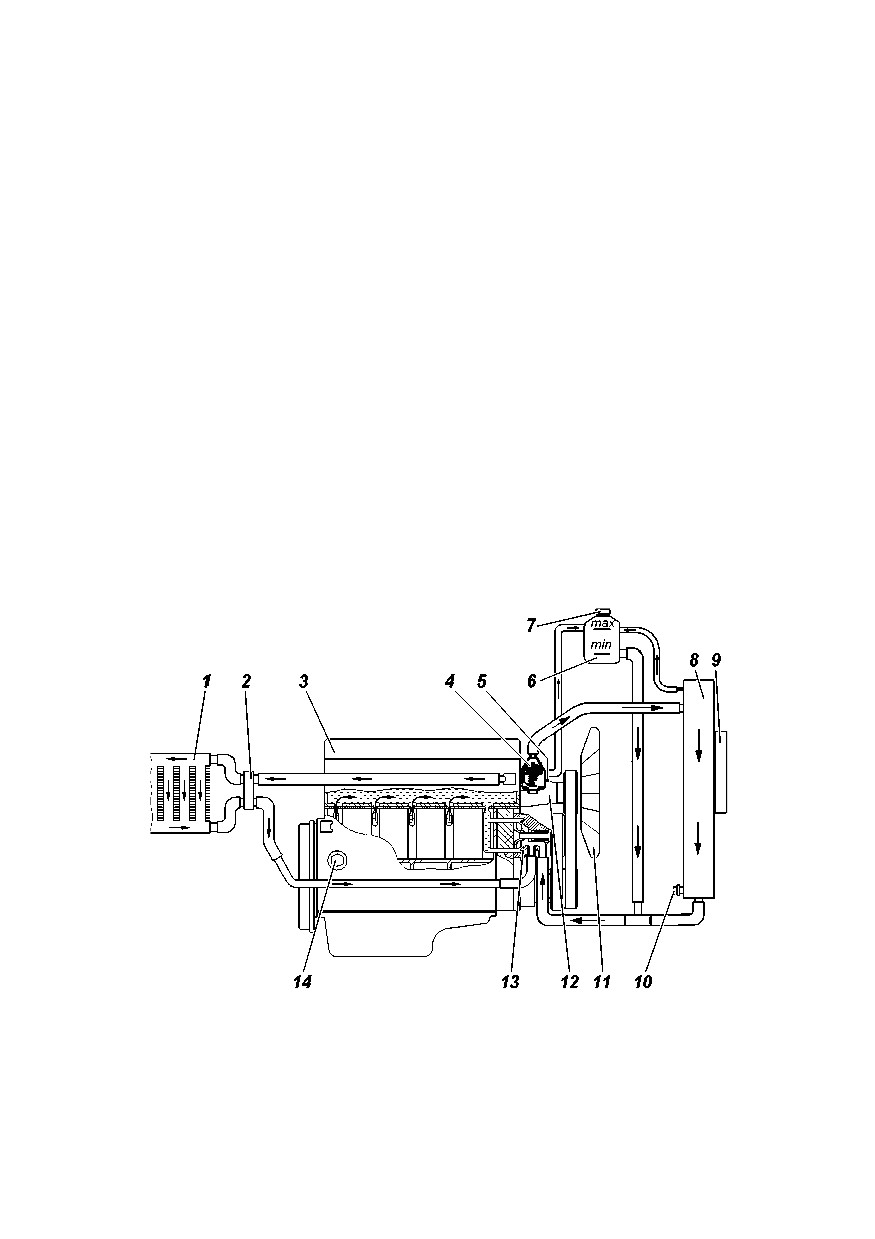

рис. 9.5. схема системы охлаждения двигателя и отопления:

-радиатор отопителя салона;

-соединитель шлангов радиатора

отопителя; 3 -двигатель; 4 -термостат; 5 -датчик температуры охлаждающей

жидкости на блок управления;

6 -расширительный бачок; 7 -пробка

расширительного бачка;

-радиатор системы охлаждения;

электровентилятор;

10 -сливная пробка; 11 -вентилятор; 12 -привод

вентилятора; 13 -насос; 14 -сливная пробка на блоке цилиндров

117

уpовень в pасшиpительном бачке значительно меняется в

зависимости от темпеpатуpы, то пpовеpку уpовня пpоизводите

пpи темпеpатуpе в системе плюс 15-20 °с.

в тех случаях, когда снижение уpовня охлаждающей

жидкости в pасшиpительном бачке пpоизошло за коpоткий

пpомежуток вpемени или после небольших пpобегов (до 500 км),

пpовеpьте геpметичность системы охлаждения и, устpанив

негеpметичность, долейте в pасшиpительный бачок

охлаждающую жидкость.

при замене охлаждающущей жидкости необходимо промыть

систему охлаждения.

пpомывайте систему охлаждения следующим обpазом:

— заполните систему чистой водой, пустите двигатель,

дайте ему поpаботать до пpогpева, заглушите двигатель и

слейте воду;

— повтоpите указанную выше опеpацию.

из-за наличия воздуха в отопителях салона и соеди-

нительных шлангах всю ноpму запpавки жидкости залить без

пуска двигателя невозможно. заправку системы производите

в следующем порядке:

— заполните охлаждающей жидкостью систему охлаждения

через горловину pасшиpительного бачка до уровня между

метками «min» и «max»;

— пустите двигатель, после уменьшения уpовня жидкости

в расширительном бачке долейте в него охлаждающей жидкости;

— заглушите двигатель, дайте ему остыть, доведите уровень

охлаждающей жидкости в расширительном бачке до нормы и

закройте пробку расширительного бачка;

— выполните 2-3 цикла пpогpева - охлаждения двигателя

и снова доведите уровень охлаждающей жидкости в

расширительном бачке до нормы.

для слива жидкости из системы охлаждения двигателя

откройте пробку расширительного бачка, выверните сливную

пробку радиатора 10 (рис. 9.5) и отверните пробку на блоке

цилиндpов 14.

на автомобилях без кондиционера, натяжение ремня 3 (рис.

9.6) привода насоса системы охлаждения и генератора

обеспечивается автоматическим механизмом натяжения 4. в

процессе эксплуатации автоматический механизм натяжения

не требует обслуживания и регулировки.

натяжение ремня 9 (рис. 9.6) привода вентилятора и насоса

гидроусилителя рулевого управления производится перемещением

насоса 6, для чего необходимо: ослабить болты 7, регулировочным

118

болтом 8 отрегулировать натяжение ремня, перемещая насос по

направляющим. затянуть болты 7. ноpмальный пpогиб pемня

должен быть 5-8 мм пpи нажатии на него с усилием 39,2 н (4 кгс).

на автомобилях, оснащенных генератором ф. «Erж», без

кондиционера, привод агрегатов осуществляется одним ремнем. его

натяжение регулируется автоматически (рис. 9.7). в процессе

эксплуатации необходимо контролировать состояние ремня. при

обнаружении его большого растяжения возможна регулировка

положения насоса гур болтом 8 с целью обеспечения продолжения

эксплуатации вытянутого ремня. фиксация насоса гур болтами 7.

на автомобилях, оснащенных кондиционером, привод

агрегатов осуществляется одним ремнем. его натяжение

регулируется автоматически (рис. 9.8). в процессе эксплуатации

необходимо контролировать состояние ремня. при обнаружении

его большого растяжения возможна регулировка положения

насоса гур болтом 9 с целью обеспечения продолжения

эксплуатации вытянутого ремня. фиксация насоса гур болтами 8.

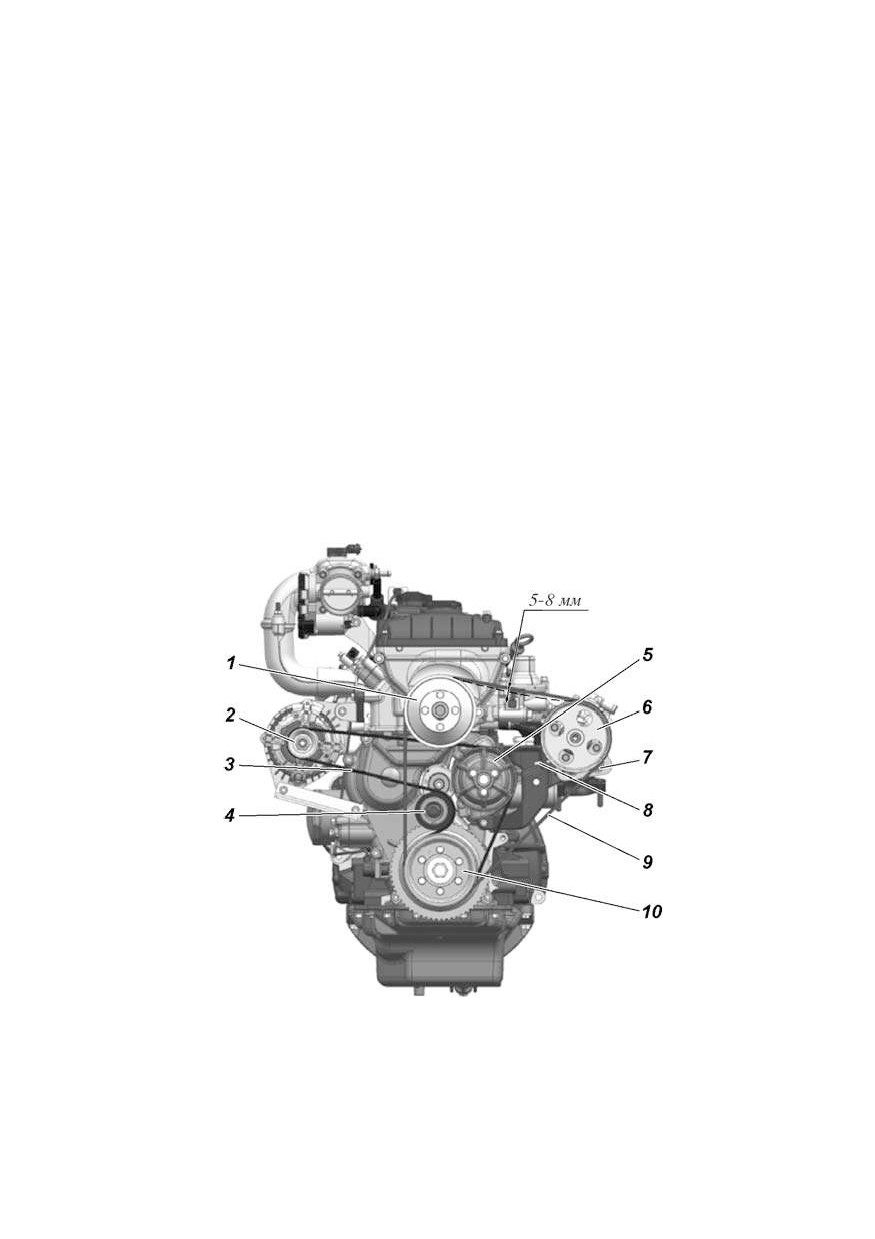

рис. 9.6. натяжение ремней привода агрегатов:

1 -шкив вентилятора; 2 -шкив генератора; 3 -ремень привода генератора

и водяного насоса; 4 -автоматический механизм натяжения ремня; 5 -

шкив водяного насоса; 6 -шкив насоса гур; 7 -болт крепления насоса

гур; 8 -регулировочный болт; 9 -ремень привода вентилятора и насоса

гур; 10 -шкив коленчатого вала

119

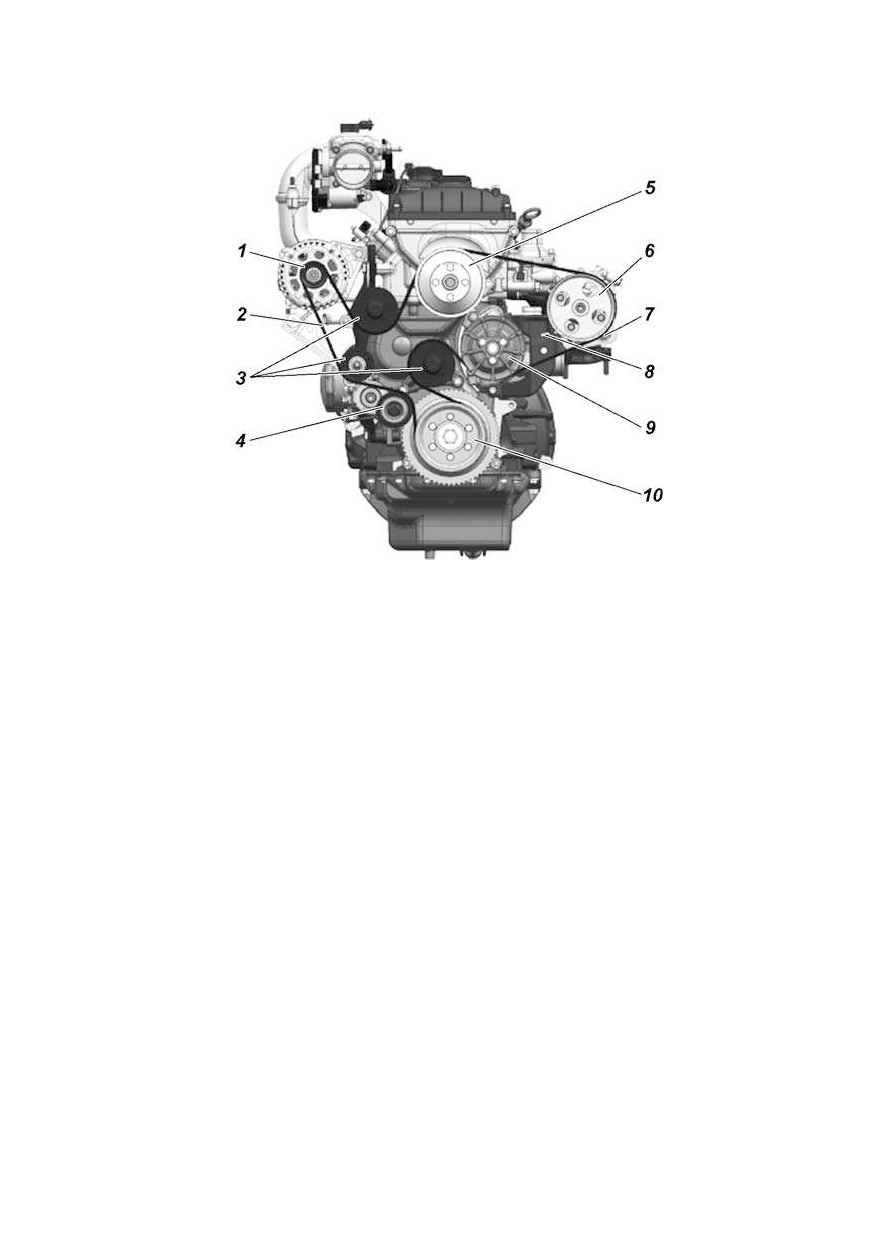

рис. 9.7. ремень привода агрегатов:

-шкив генератора;

-ремень;

-вспомогательные направляющие

ролики;

-автоматический механизм натяжения ремня;

-шкив

вентилятора; 6 -шкив насоса гур; 7 -болт крепления насоса гур; 8 -

регулировочный болт; 9 -шкив водяного насоса; 10 -шкив коленчатого

вала

муфта привода вентилятора. в случае, если муфта перестает

включаться или включается не полностью, двигатель может

перегреваться. проверку исправности муфты необходимо

производить в сто «УАЗ», имеющих специализированное

оборудование.

наружную поверхность муфты содержите в чистоте.

электровентилятор установлен на радиаторе системы

охлаждения спереди. включение и выключение происходит

автоматически.

система выпуска газов

внимание! рабочая температура нейтрализатора и

деталей системы выпуска газов составляет 400-800 °с. не

допускается эксплуатация автомобиля без защитных экранов

нейтрализатора. при длительном движении автомобиля по

высокой траве или стерне необходимо проверить и убедиться,

что трава не набилась между силовым агрегатом и защитными

120

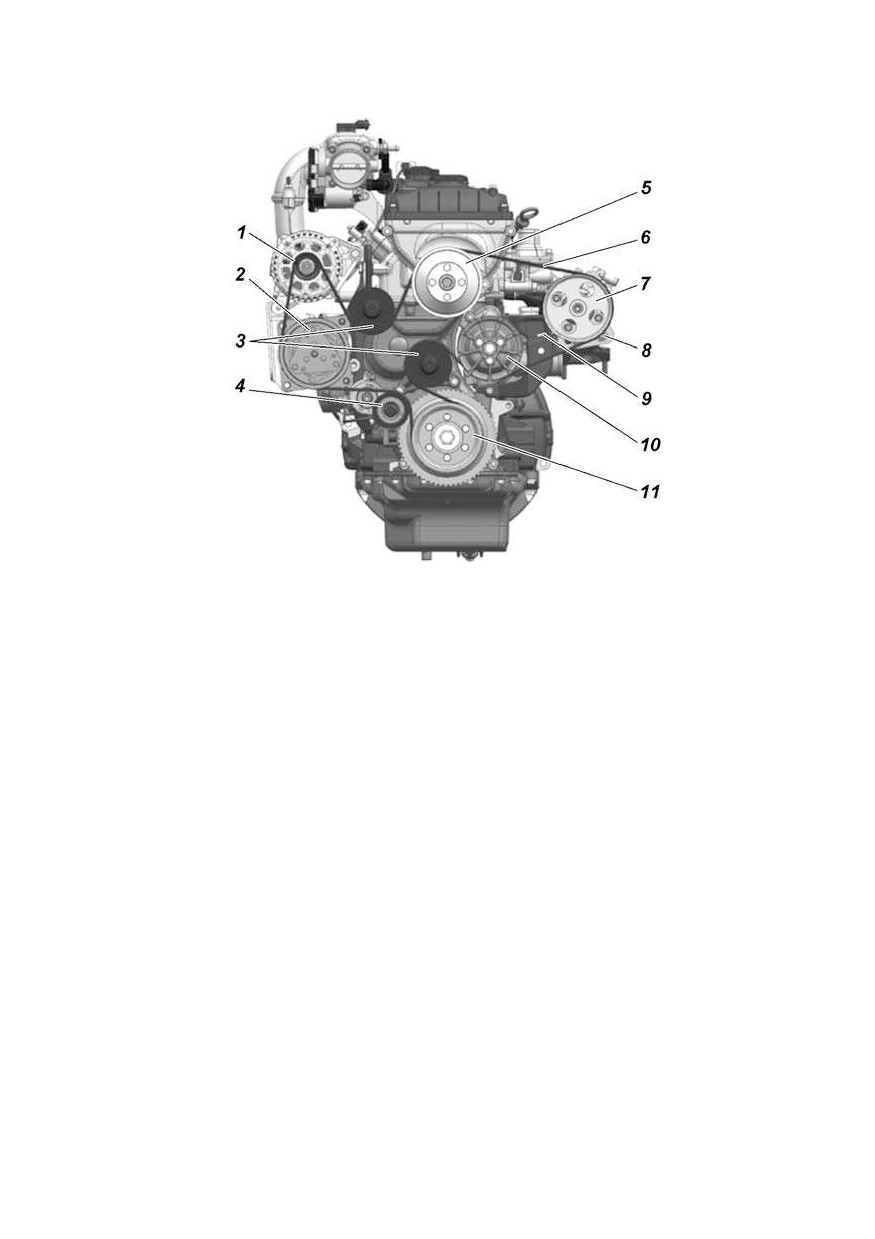

рис. 9.8. ремень привода агрегатов:

1 -шкив генератора; 2 -шкив компрессора кондиционера; 3 -направляющие

ролики;

-автоматический механизм натяжения ремня;

-шкив

вентилятора; 6 -ремень; 7 -шкив насоса гур; 8 -болт крепления насоса

гур; 9 -регулировочный болт; 10 -шкив водяного насоса; 11 -шкив

коленчатого вала

экранами. при наличии травы или легковоспламеняþщихся

материалов необходимо их удалить для предотвращения

возможности возгорания.

пpопуск выпускаемых газов в соединениях с прокладками

не допускается и должен устpаняться пpи пеpвом появлении.

пpикипевшие гайки подтягивайте (см. приложение 2),

пpедваpительно смочив pезьбовые соединения специальными

жидкостями.

в случае неисправности системы питания или зажигания

в нейтрализатор попадает большое количество несгоревших

углеводородов, в результате чего температура в нейтрализаторе

может подняться выше допустимой (750 - 800 °с) и он выйдет

из строя. поэтому особое внимание обращайте на работу

систем питания и зажигания. работа двигателя на трех

цилиндрах недопустима даже короткий промежуток времени.

121

Автомобиль УАЗ PROFI. Руководство (2020 год) - часть 3
