4. ЗАМЕР И УЧЕТ НЕФТЕПРОДУКТОВ НА НЕФТЕБАЗАХ (1973 год)

Точный и своевременный учет нефтепродуктов на нефтебазах при операциях приема, хранения и реализации имеет весьма важное значение. В настоящее время учет нефтепродуктов на нефтебазах Советского Союза производится тремя методами: весовым, объемно-весовым и объемным.

При весовом методе вес определяется взвешиванием затаренного нефтепродукта на специальных рычажных весах. Для определения веса нефтепродукта, налитого в автоцистерну, служат автомобильные весы.

Объемно-весовой метод применяется при определении веса больших количеств нефтепродуктов, хранимых в резервуарах.

Для быстрого и оперативного определения объема нефтепродукта в резервуаре надо иметь замерную таблицу, в которой указаны значения удельных объемов по высоте (обычно через 1 см). Существует несколько способов составления калибровочных таблиц емкостей:

1) с помощью мерного резервуара, из которого перекачивают определенный (замеренный) объем воды, одновременно измеряя изменение высоты уровня в калибруемой емкости;

2) при заполнении резервуара водой, закачиваемой насосом через объемный расходомер с известной шкалой погрешности;

3) путем непосредственного обмера резервуаров.

Если первые два способа в основном используют для калибровки емкостей сложной формы (танки нефтеналивных судов, подземные емкости и другие), то третий способ применяют для резервуаров правильной геометрической формы (цилиндрические, шаровые, конические емкости).

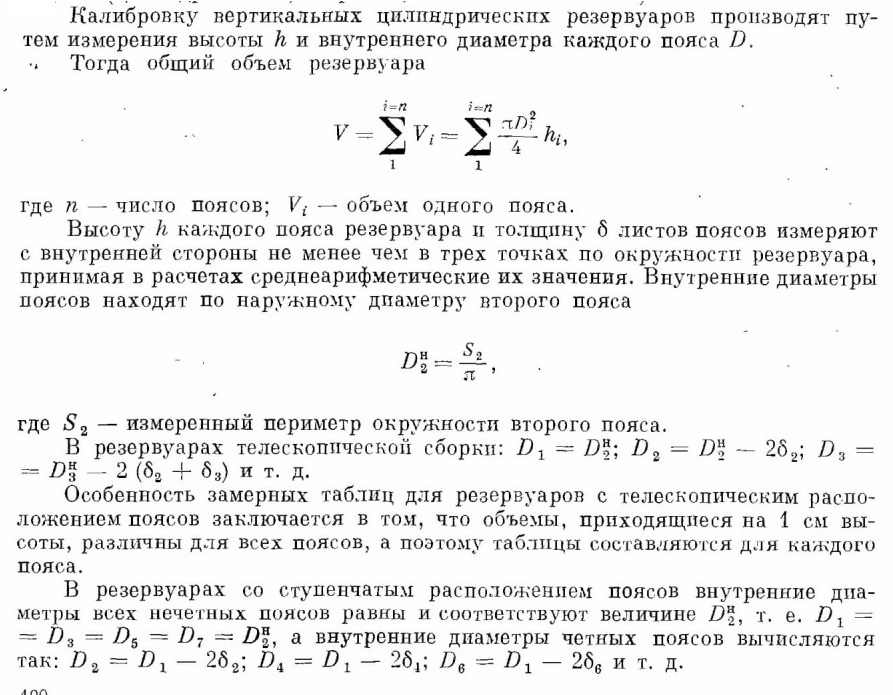

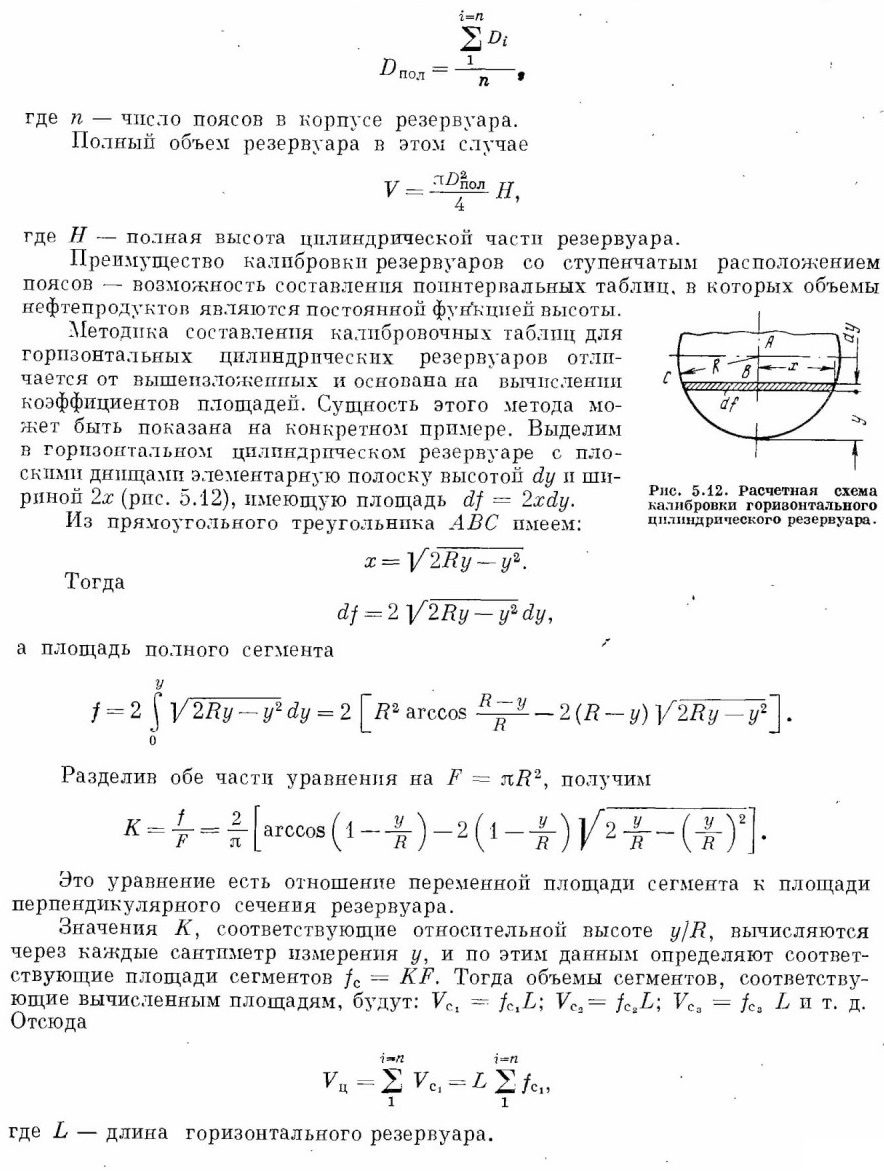

Емкость резервуара со ступенчатым расположением поясов обычно рассчитывают по среднему внутреннему диаметру:

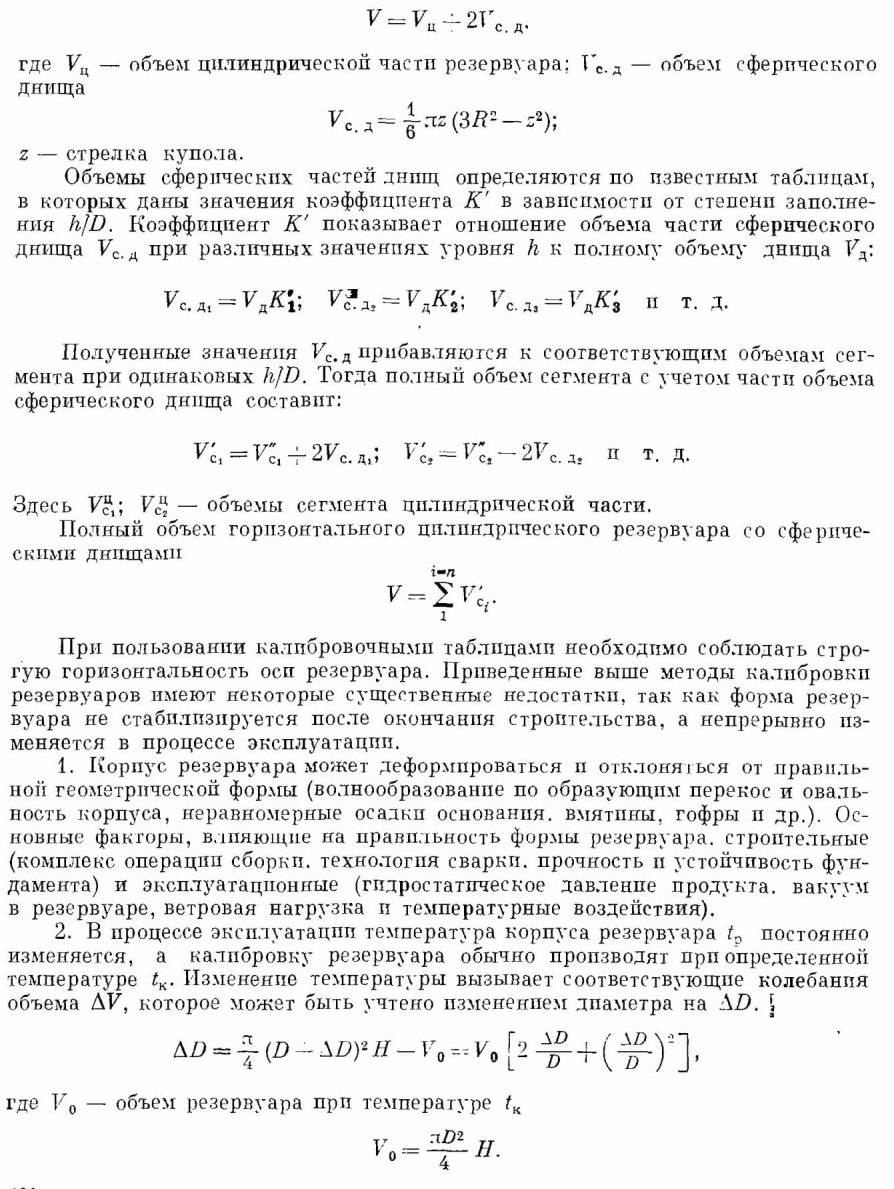

Для горизонтальных резервуаров со сферическими днищами общий объем

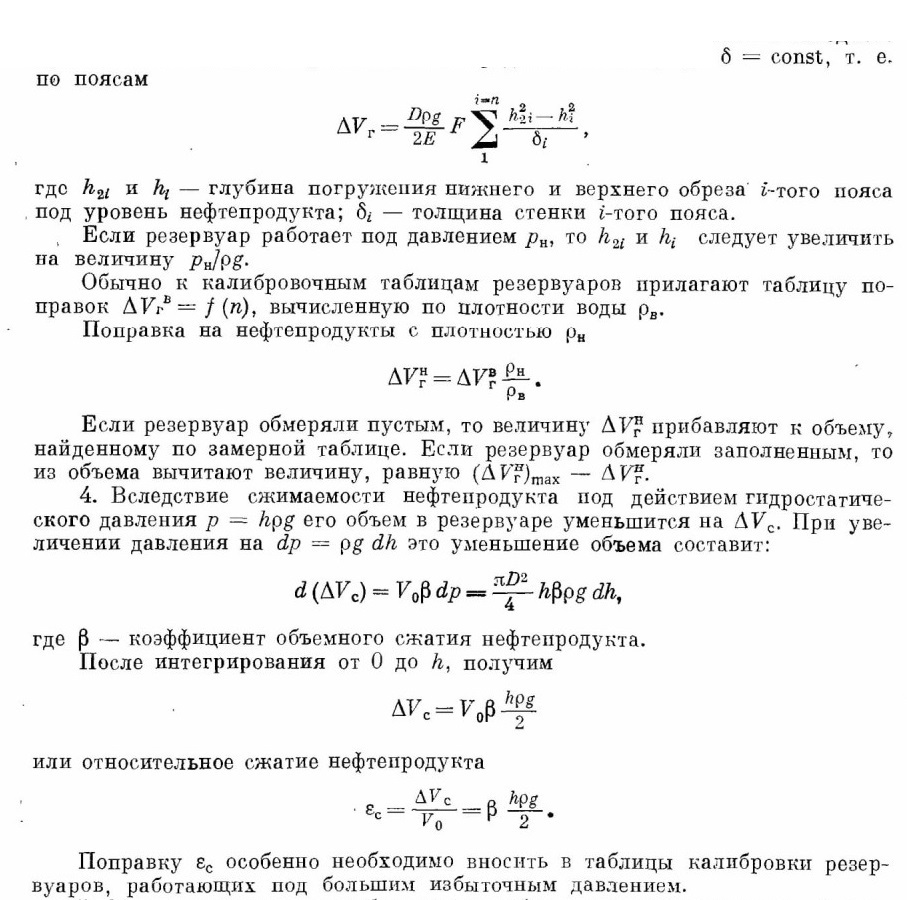

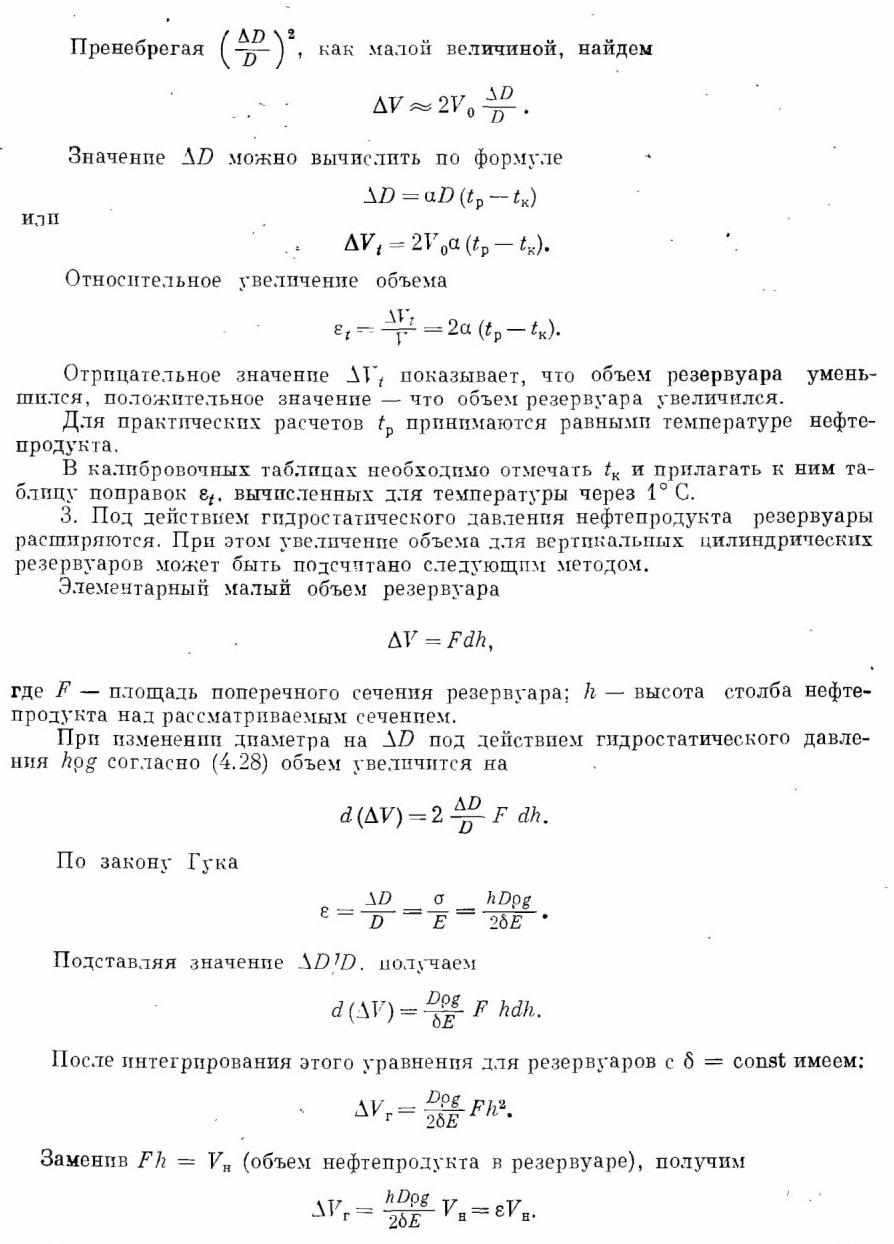

Для резервуара с переменной толщиной стенок интегрирование исходного уравнения необходимо производить в пределах высоты, где

5. При составлении калибровочных таблиц следует учитывать объемы, занимаемые в емкостях подогревателями, колоннами, фермами, замерными и другими устройствами.


Приборы количественного учета нефтепродуктов

1. Для измерения уровня нефтепродуктов в емкостях применяются приборы различных типов.

Наиболее старый и простой способ измерения уровня в резервуарах большой емкости — применение мерной стальной ленты с миллиметровыми делениями, к концу которой подвешен тяжелый лот.

В железнодорожных цистернах, горизонтальных резервуарах и в других емкостях малой высоты уровень нефтепродуктов определяют при помощи метроштоков — тонкостенных алюминиевых труб диаметром 25 мм, длиной 3—3,5 м складной и телескопической конструкции. Наиболее совершенными являются поплавковые измерители уровня типа УДУ, позволяющие автоматизировать операцию измерения уровня и показания передавать на различные расстояния.

2. Для определения средней плотности и проверки установленных стандартом качественных показателей нефтепродукта в резервуаре необходимо иметь среднюю пробу.

Отбор средней пробы производится послойно при помощи стандартного пробоотборника или стационарным пробоотборником типа ПСР для вертикальных цилиндрических резервуаров, позволяющим отобрать пробу в равных пропорциях по всей высоте.

Интегральные пробоотборники позволяют отобрать действительную среднюю пробу хранящегося в резервуаре нефтепродукта.

Порядок отбора проб из емкостей, трубопроводов, мелкой тары установлен действующим ГОСТ 2517—60.

Наиболее совершенный способ объемного учета — определение объема принимаемого или отпускаемого нефтепродукта при помощи счетчиков. Применение счетчиков позволяет повысить точность учета от ±0,01 до ±2%, полностью герметизировать операции учета, облегчает труд операторов, дает возможность выносить далеко от емкости место установки и вести учет при мелкой реализации непосредственно в разливочных, автоэстакадах.

По принципу действия и по конструкции счетчики делятся на: 1) весовые— с качающимися сосудами; 2) объемные — дисковые, планетарные, поршневые, барабанные, ротационные и шестеренчатые; 3) скоростные — с винтовой вертушкой, крыльчатые (турбинные) ротаметры, дроссельные.

По виду работы счетчики в большинстве случаев являются малыми гидравлическими двигателями, приводимыми в движение потоком нефтепродукта.

Каждый счетчик состоит из двух частей: гидравлической (замеряющей) и счетного механизма, регистрирующего количество протекающего нефтепродукта.

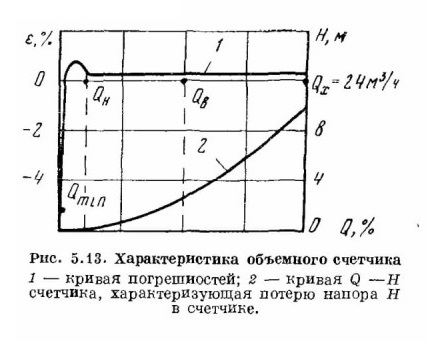

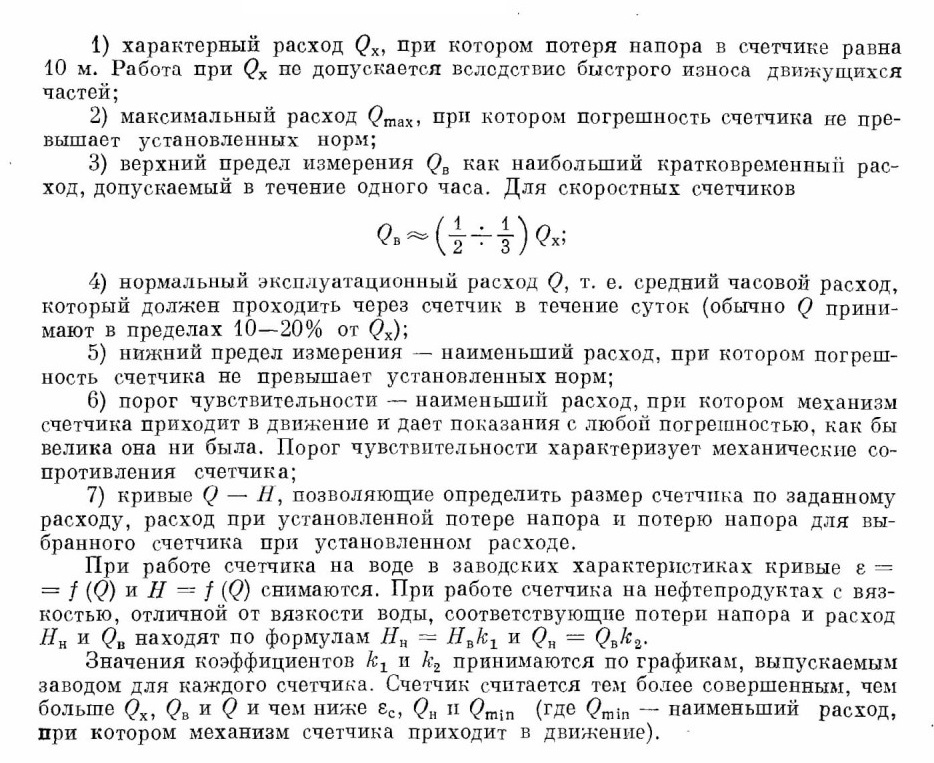

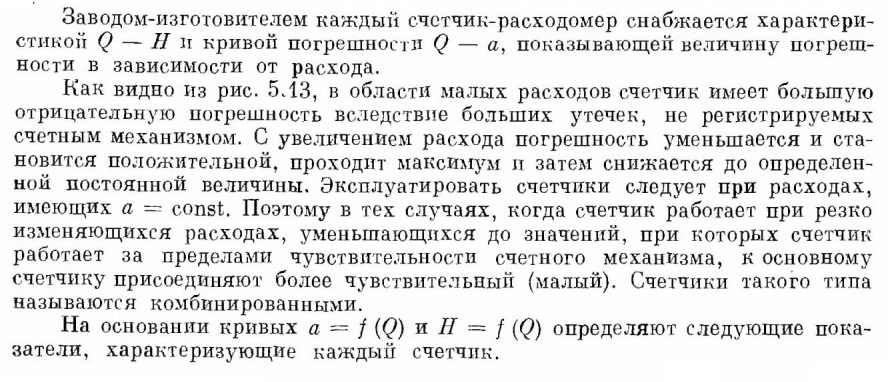

Рис. 5.13. Характеристика объемного счетчика
1 — кривая погрешностей; 2 — кривая Q —Н счетчика, характеризующая потерю напора Н в счетчике.
