2. ОСНОВЫ ТЕОРИИ ПОТЕРЬ НЕФТЕПРОДУКТОВ ОТ ИСПАРЕНИЯ В РЕЗЕРВУАРАХ НА НЕФТЕБАЗАХ (1973 год)

Рассматриваемые основы теории потерь базируются на исследованиях П. В. Валявского и В. И. Черникина, которые с целью получения простых расчетных уравнений для подсчета потерь ввели следующие упрощающие положения:

1) концентрация паров испаряющегося в резервуаре нефтепродукта во всех точках газового пространства одинакова;

2) насыщение газового пространства резервуара парами испаряющегося нефтепродукта происходит мгновенно;

3) паровоздушная смесь в резервуаре строго подчиняется уравнению состояния газов и закону Дальтона;

4) предполагается, что резервуары (особенно крыши) абсолютно герметичны.

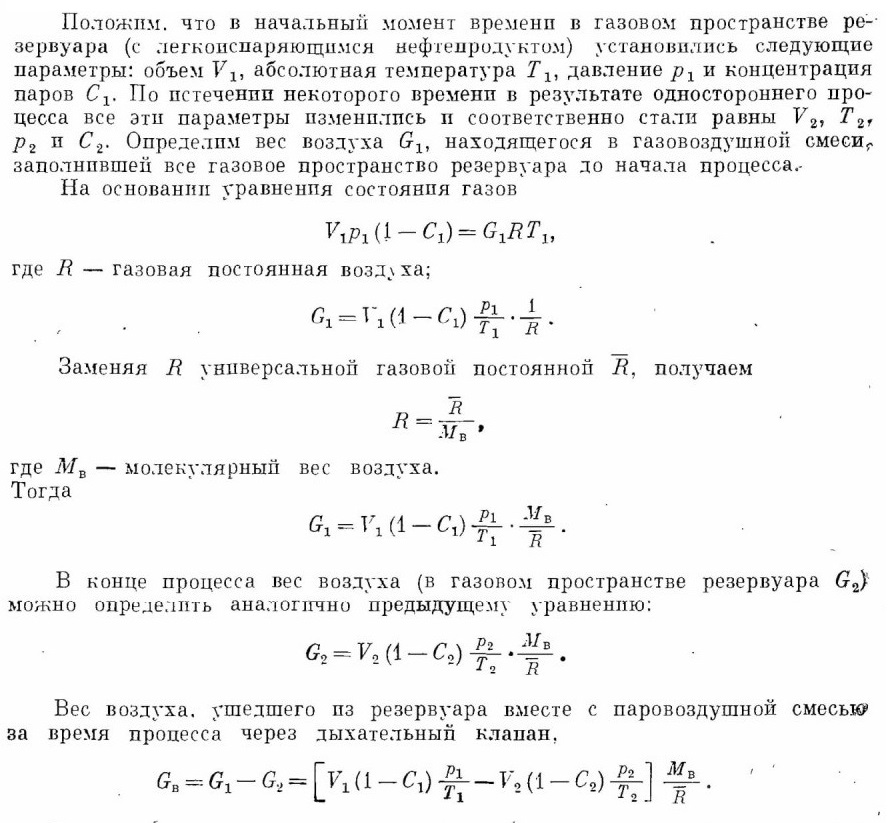

Вместе с воздухом в паровоздушной смеси из резервуара уйдет некоторое количество паров нефтепродукта.

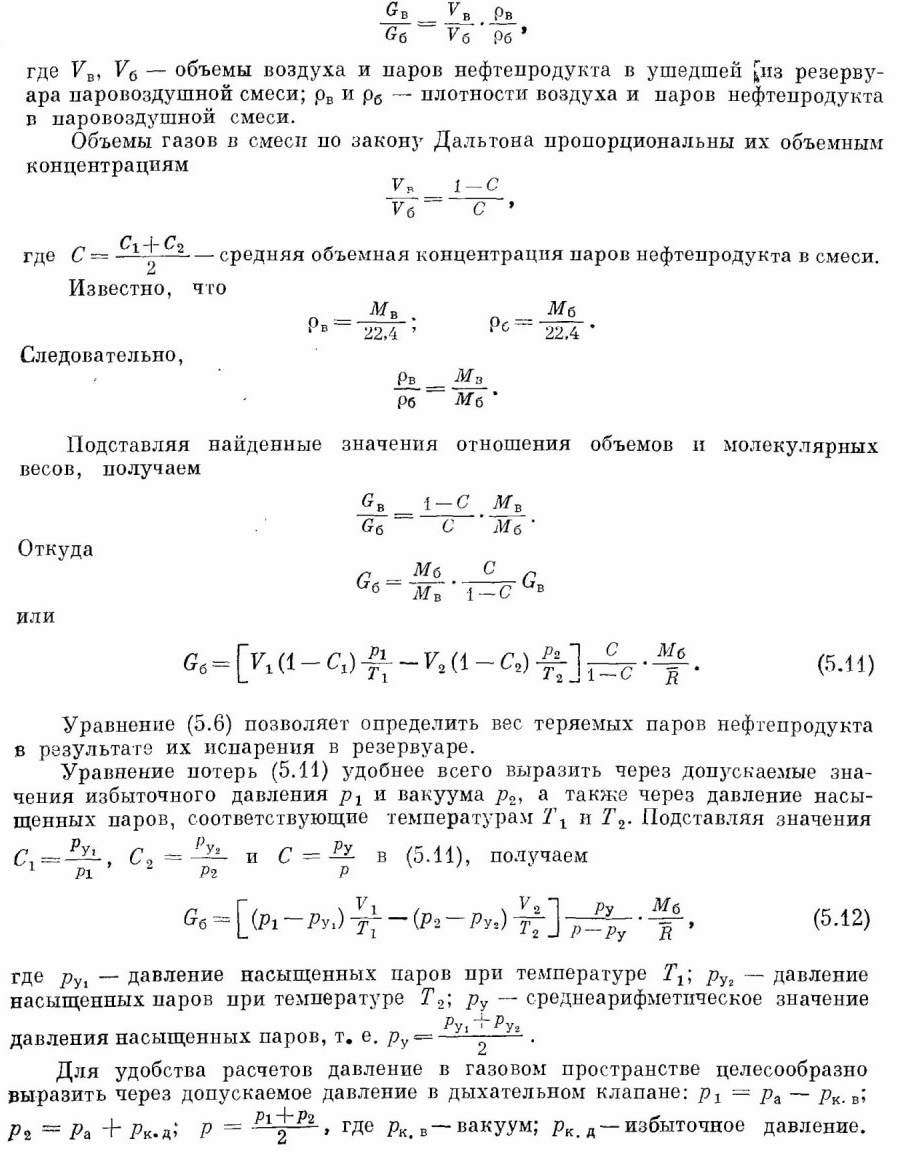

Весовое количество нефтепродукта, ушедшего с паровоздушной смесью, определится из соотношения

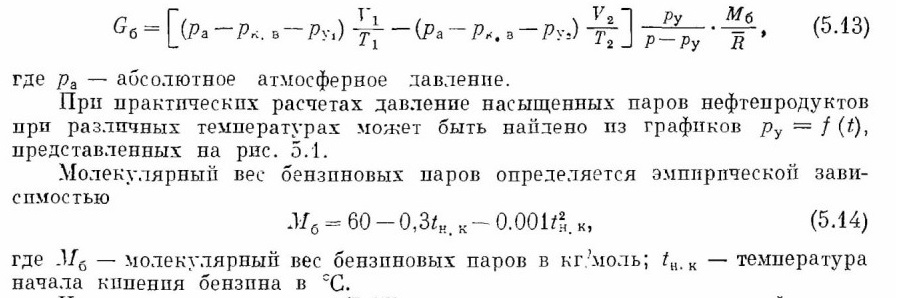

Тогда уравнение (5.12) может быть преобразовано в виде

Исследование уравнения (5.12) позволяет получить расчетные формулы в зависимости от характера «дыхания» резервуара и выявить условия, при которых потери от испарения могут быть ликвидированы частично или полностью.

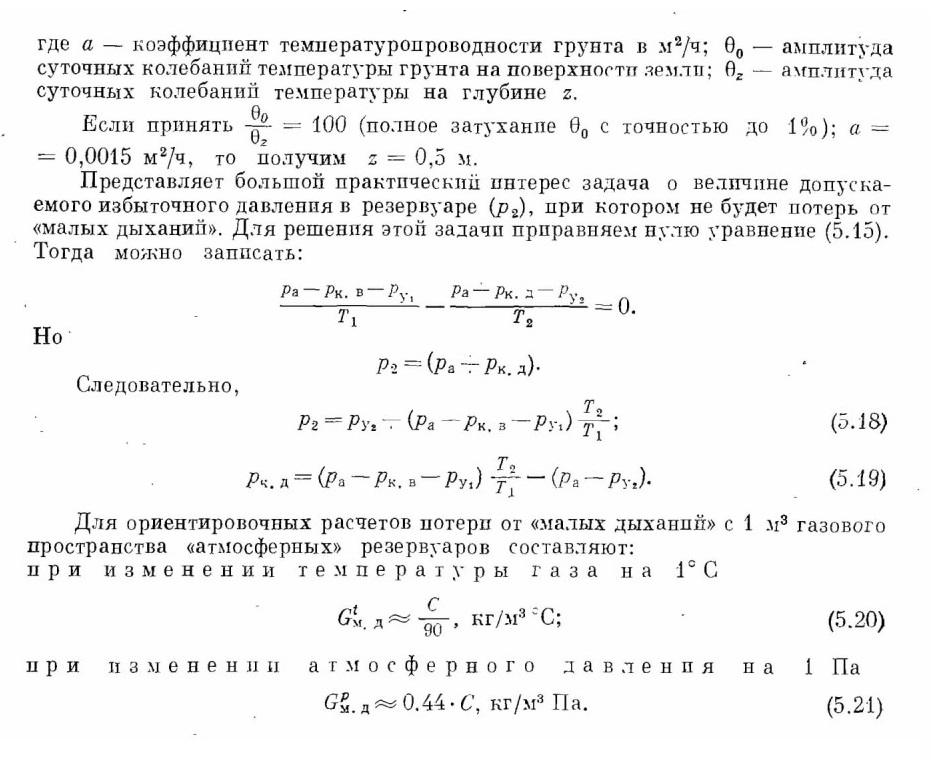

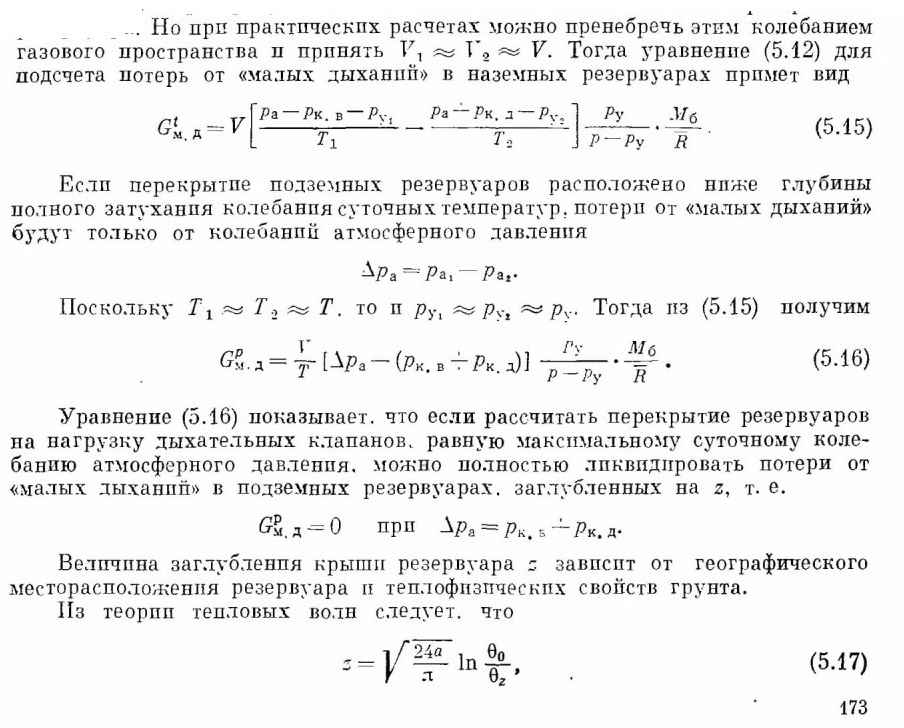

Потери от «малых дыханий»

В процессе «малых дыханий» часть жидкого нефтепродукта, испаряясь, превращается в газообразное состояние, тем самым как бы уменьшается объем, занимаемый нефтепродуктом, и увеличивается объем газового пространства резервуара.

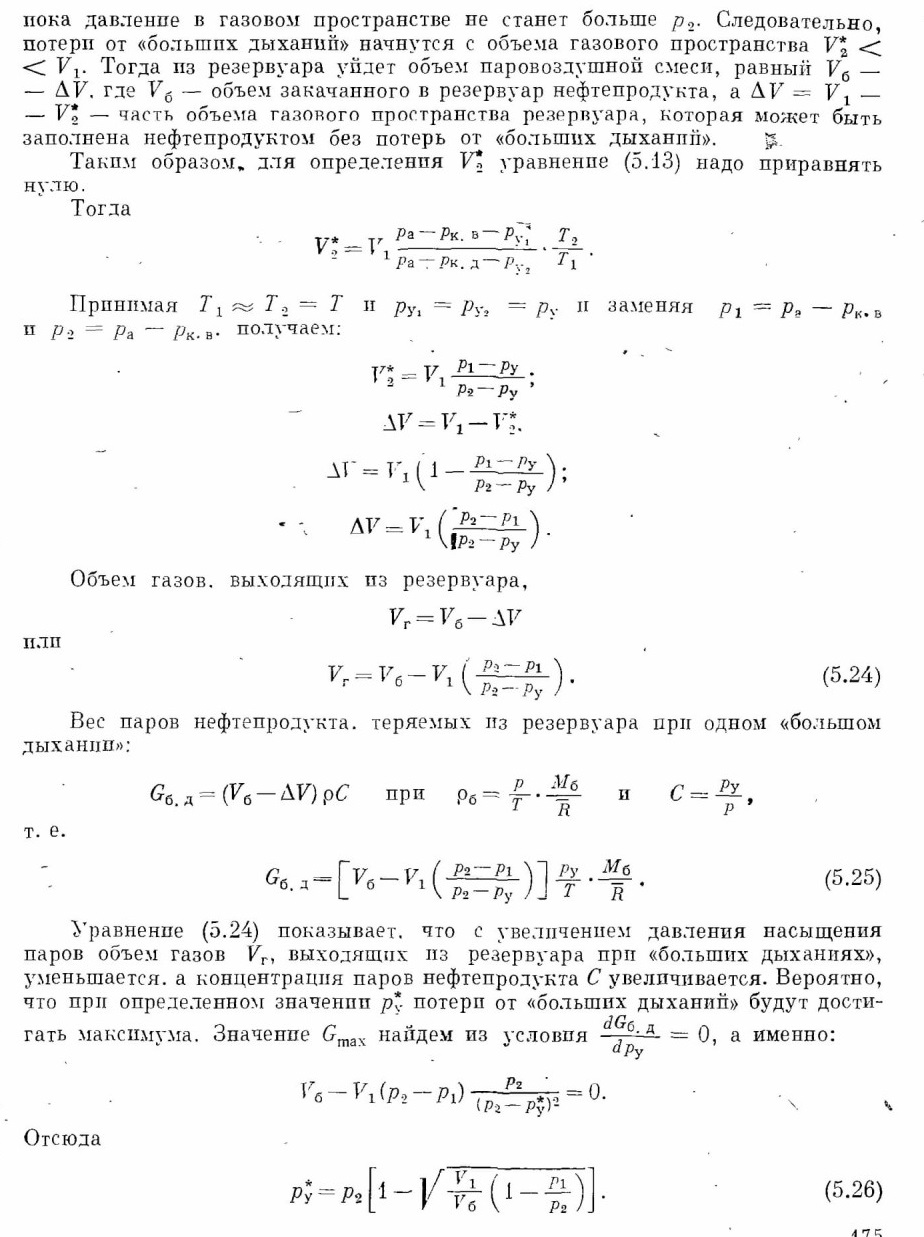

Потери от «больших дыханий»

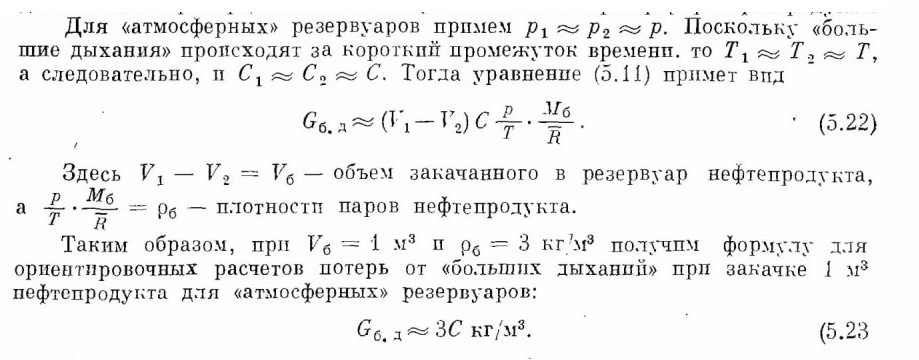

Из самого определения «большие дыхания» следует, что величина потерь должна быть пропорциональна объему закачанного в резервуар нефтепродукта.

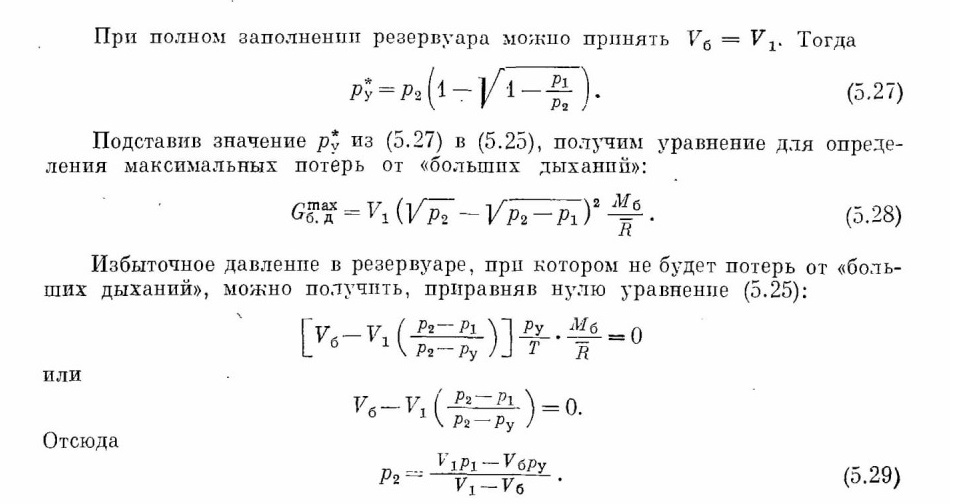

Если резервуар рассчитан на какое-то избыточное давление, то в начале процесса «большого дыхания» часть паров сожмется и газовое пространство резервуара уменьшится до V*2. Сжатие газов будет происходить до тех пор,

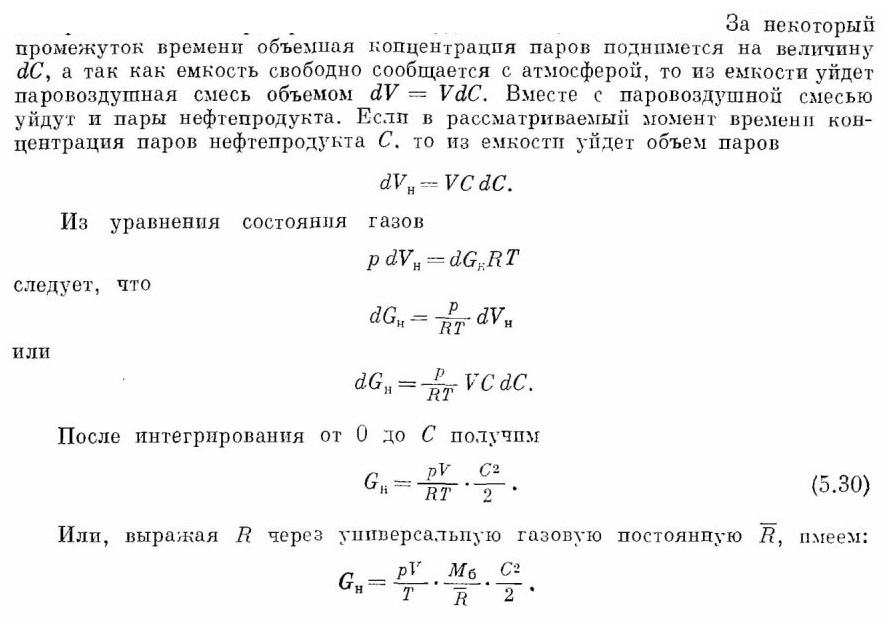

Потери от насыщения газового пространства «атмосферных» резервуаров

Потери этого вида возможны при наливе нефтепродуктов в чистую, сухую тару (бочки, бидоны, контейнеры и резервуары, не бывшие еще в эксплуатации).

Если в такие емкости объемом V наливать нефтепродукт, то вследствие испарения газовое пространство их будет насыщаться парами.

Фактические потери нефтепродуктов от испарения в резервуарах

Фактические потери нефтепродуктов при хранении в резервуарах могут быть определены одним из двух способов.

Первый способ. Исследование изменений физических свойств нефтепродуктов в процессе длительного храпения.

Для определения потерь необходимо иметь две пробы, взятые до храпения (А) и после храпения (Б).

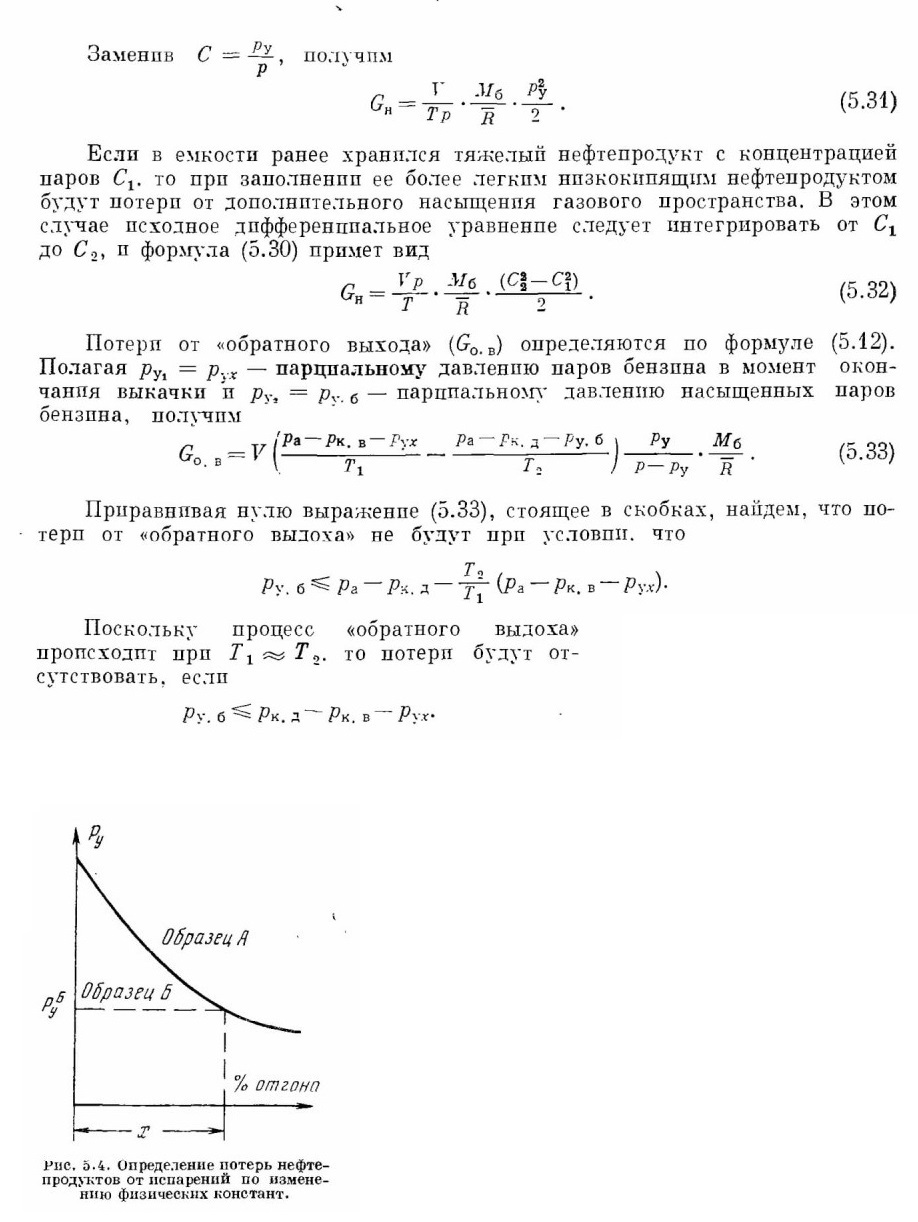

Пробу нефтепродукта А подвергают дробной разгонке под вакуумом и по данным разгонки строят кривую давления насыщенных паров в зависимости от процента отгона. В образце Б так же определяют Р^БУ значения которого откладывают па оси ординат и проектируют на кривую разгонки образца А и далее на ось абцисс (см. рис. 5.4). Отрезок х представляет потери нефтепродукта (в %) при храпении.

Второй способ. Непосредственное измерение объема выходящих из резервуара паров. Этот способ, наиболее приемлемый при кратковременном хранении (за одно «малое» или за одно «большое дыхание»), заключается

в следующем. После проверки полной герметичности крыши к газовому пространству резервуара подключаются счетчик и газоанализатор. По объему выходящей из резервуара паровоздушной смеси и концентрации паров нефтепродукта определяют количество теряемого нефтепродукта.

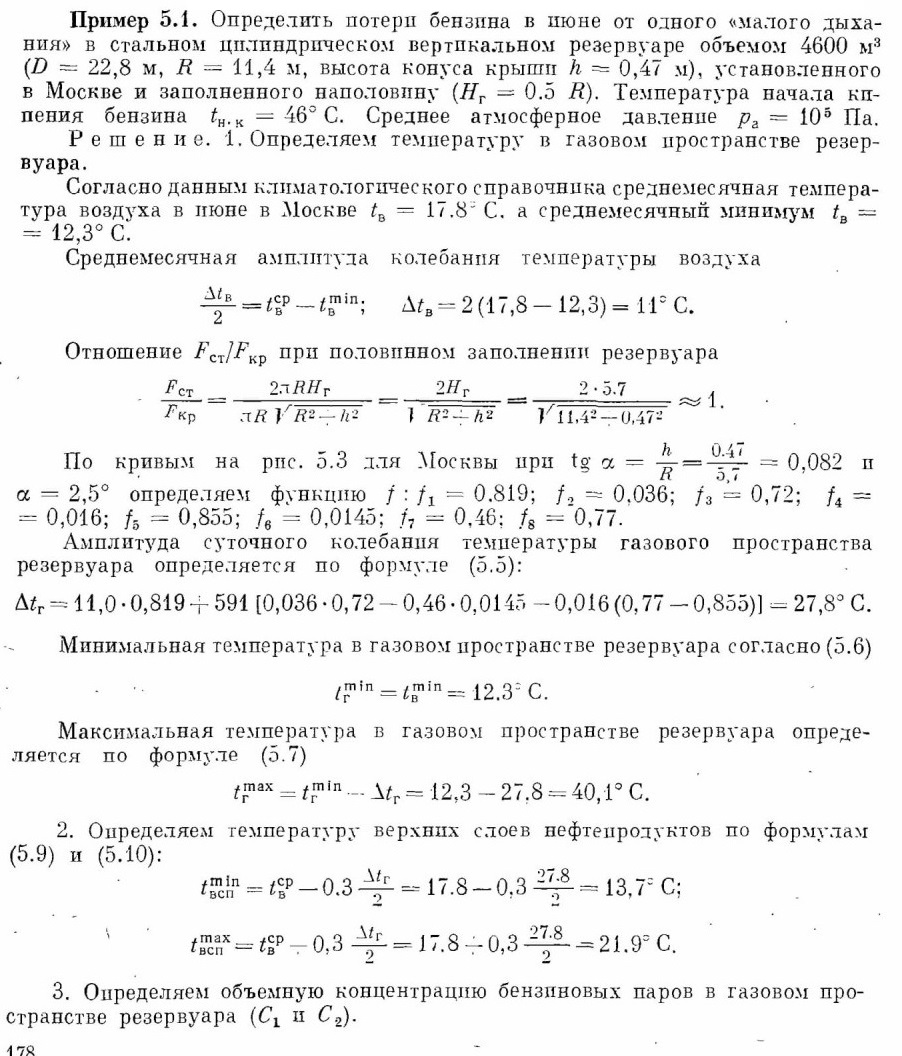

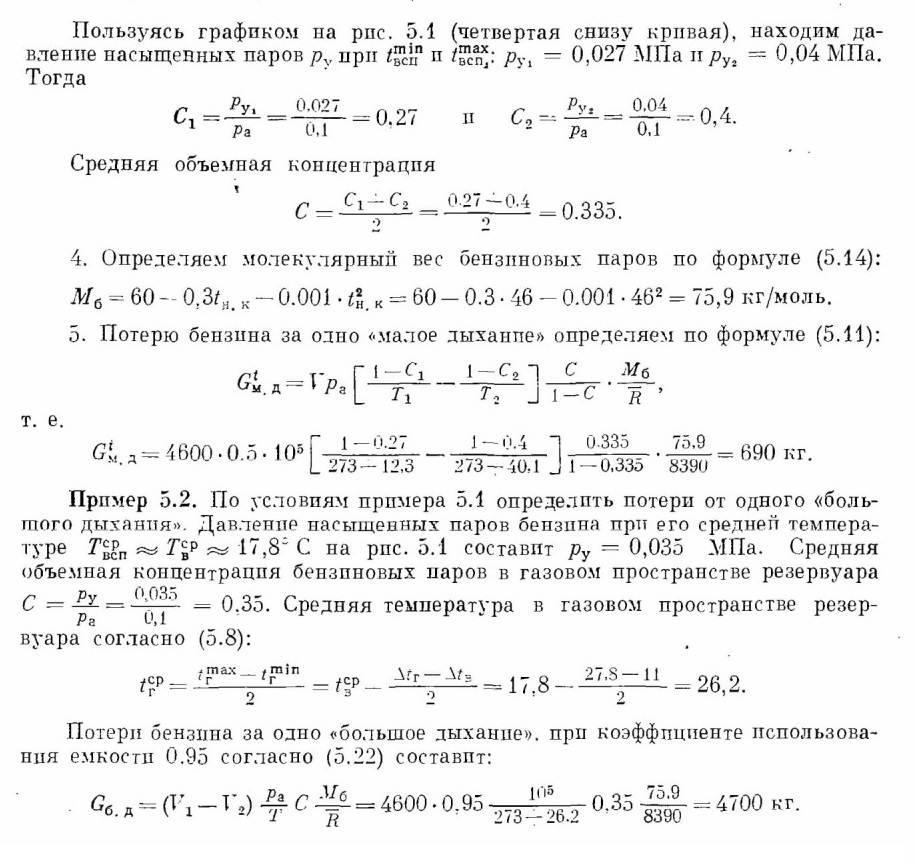

Методика подсчета потерь нефтепродуктов от «малых» и «больших» дыханий
