5. ШАРОВЫЕ РЕЗЕРВУАРЫ НА НЕФТЕБАЗАХ (1973 год)



Для хранения нефтепродуктов с высоким давлением насыщенных паров и сжиженных газов получили широкое распространение шаровые резервуары, работающие под избыточным давлением. В соответствии с ГОСТ 9463—60 в шаровых резервуарах установлены следующие давления: 0,25; 0,6; 1,0 и 1,8 МПа. При давлении меньше 0,2 МПа неэкономично применять шаровые резервуары, так как их вес при этом получается такой же, как каплевидных, а стоимость на 40 — 50% выше из-за необходимости штамповки листов, усложнения обработки кромок и сборки. Материалом для шаровых резервуаров служит низколегированная сталь 09Г2С (ГОСТ 5058—65). Для индустриальных методов изготовления лепестков оболочки на заводах принят постоянный ряд диаметров шаровых резервуаров 9, 10,5, 12,16 и 20 м, соответствующих номинальным объемам 300, 600, 900, 2000 и 4000 м3. Согласно правилам Госгортехнадзора шаровые резервуары отнесены к сосудам первого класса, для которых запас к пределу прочности должен быть не менее трех, а коэффициент прочности стыковых швов к = 0,85 ---- 0,95.

Оболочка сферического резервуара опирается на несколько колонн, привариваемых непосредственно к корпусу, которые передают давление на бетонный фундамент. Для большей жесткости колонны часто соединяют между собой системой растяжек (рис. 3.22).

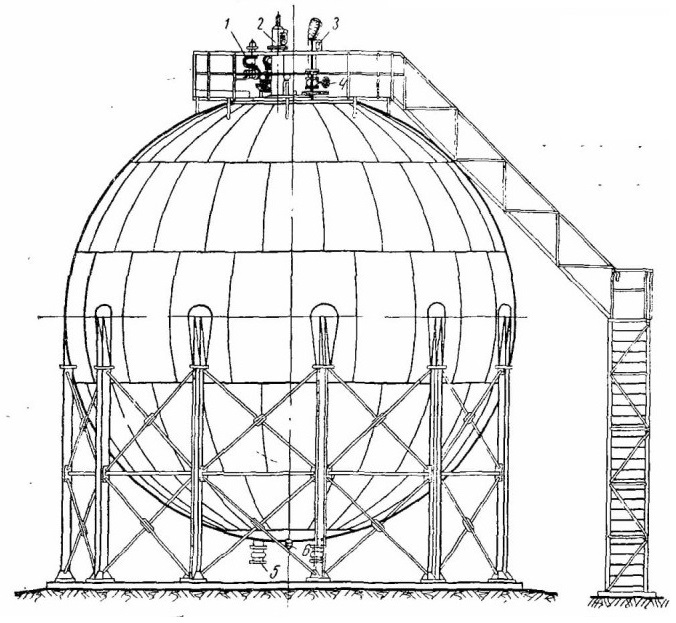

Рис. 3.22. Шаровой резервуар.
1 узел дыхательной арматуры; 2 — поплавковый указатель уровня; 3 — совмещенный узел (шлюзовая камера) для замера уровня, температуры нефтепродукта и отбора пробы; 4 — запорная арматура; б — приемный и раздаточный патрубки; 6 — дренажный кран.

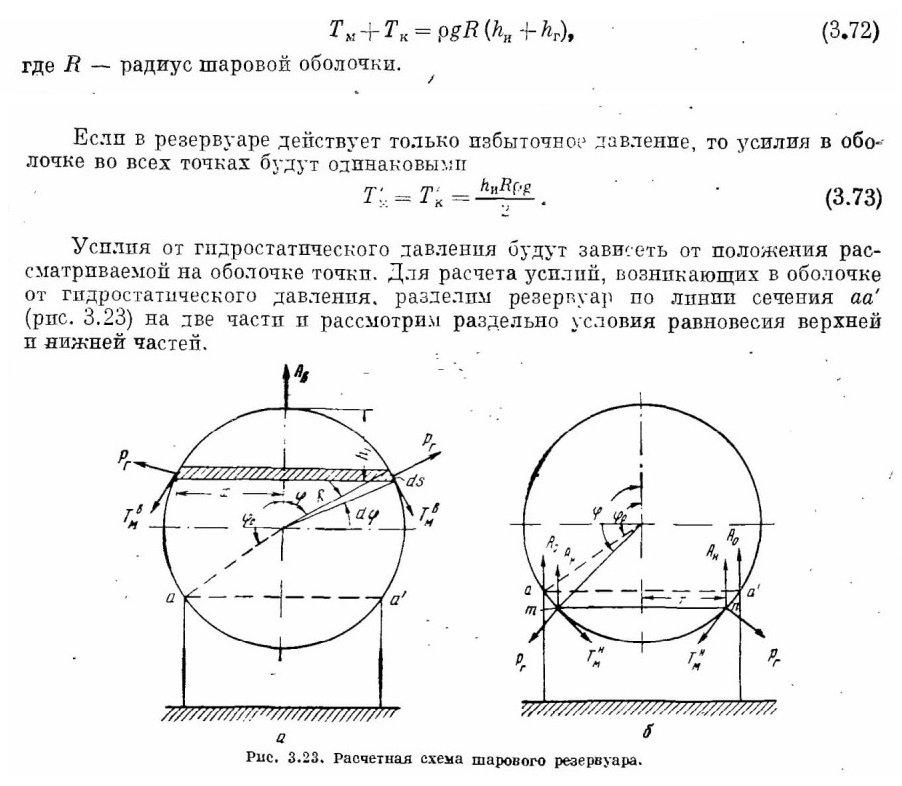

Согласно основному уравнению (3.1) для шаровой оболочки (без учета явлений местного изгиба и концентраций напряжений у опор)

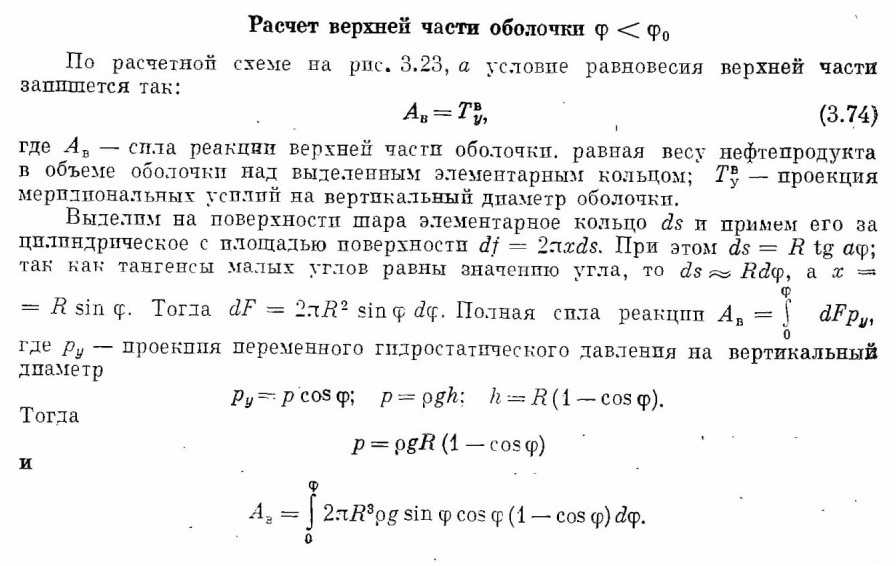

Расчет верхней части оболочки

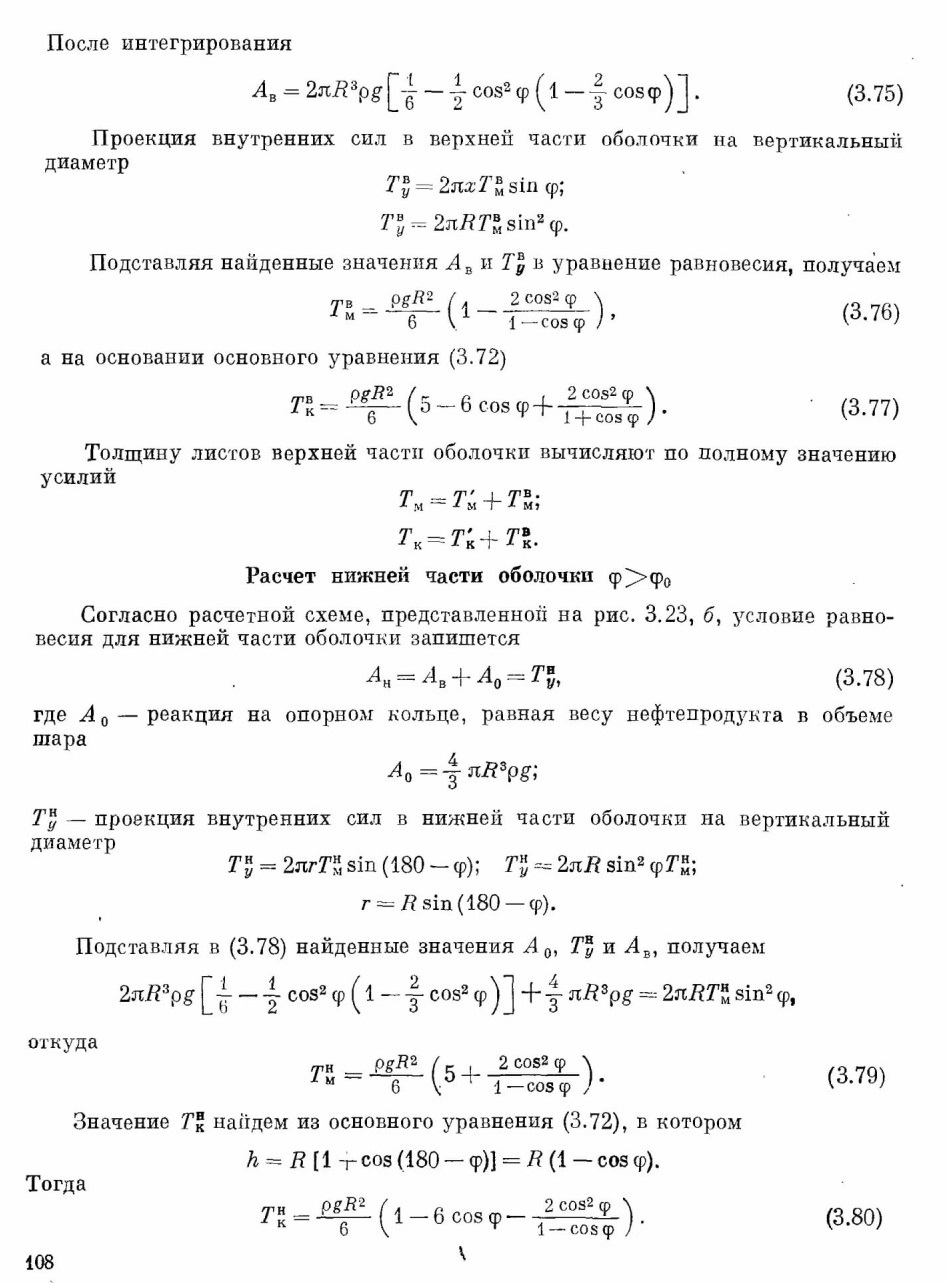

Толщину стенки нижней части оболочки определяют по полному значению усилий

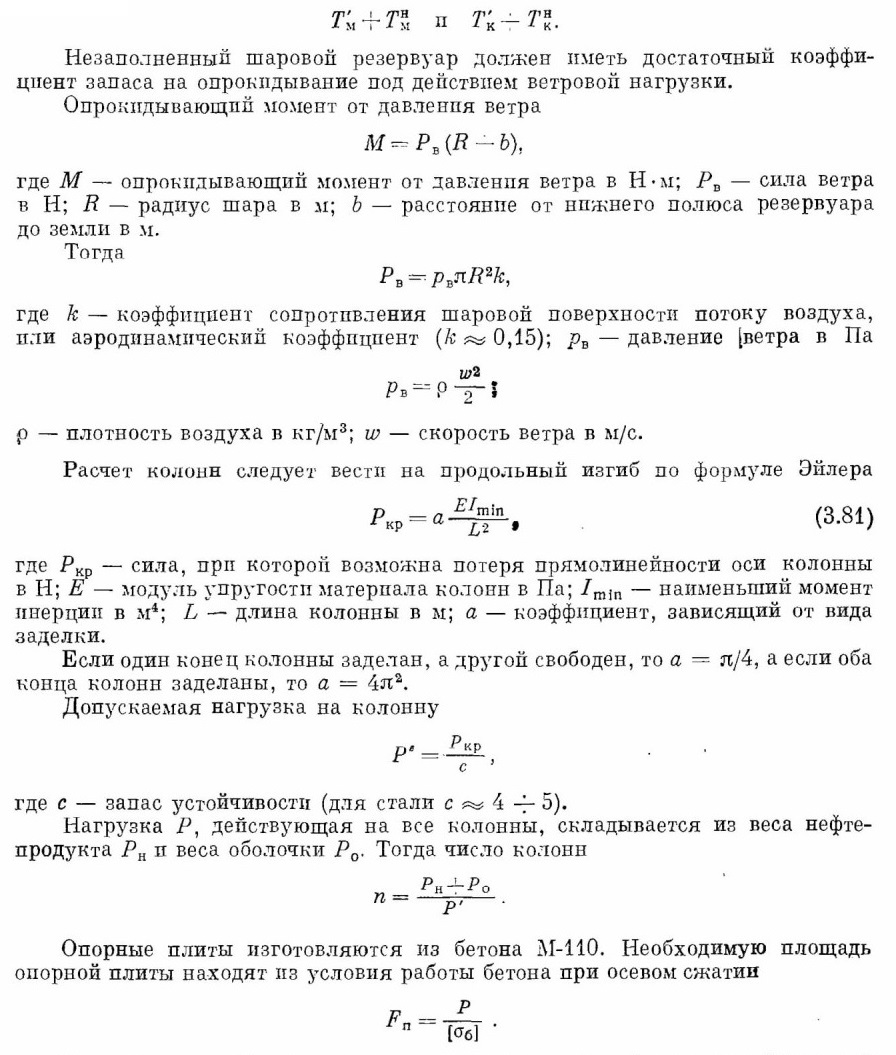

Толщина стальной плиты определяется из условия работы на изгиб по пятой схеме защемления (1.

1 К. В. Сахновский. Железобетонные конструкции. Мм Госстройиздат, 1960. 807 с.
