БЛОК ЦИЛИНДРОВ. КРИВОШИПНО-ШАТУННЫЙ и ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМЫ ДВИГАТЕЛЕЙ ЯМЗ-238ПМ и ЯМЗ-238ФМ

Устройство

Блок цилиндров 7 (см. рис. 4) двигателя представляет собой моноблочную V-образную конструкцию с расположением цилиндров двумя рядами под углом 90°. Блок цилиндров отлит из низколегированного серого чугуна и выполнен как одно целое с верхней частью картера.

Правый ряд цилиндров смещен относительно левого вперед на 35 мм в связи с тем, что на одной шатунной шейке крепятся два шатуна: один правого ряда, другой левого. Блок имеет рубашку охлаждения. В отверстия блока устанавливают мокрые гильзы. В нижней части блока расположены четыре коренные опоры коленчатого вала, которые растачивают в сборе с крышками, поэтому последние невзаимозаменяемы и устанавливаются в определенном положении. При их установке необходимо следить, чтобы клеймо на крышке соответствовало клейму на блоке. Крепление крышек коренных подшипников коленчатого вала осуществляется вертикальными болтами М20 и двумя горизонтальными (стяжными) болтами М14.

Гильзы цилиндров 6 (см. рис. 4). Вставные, мокрого типа, отлиты из специального чугуна. Гильзы центрируются в блоке верхним и нижним поясами. В двух канавках нижнего центрирующего пояска гильзы заложены резиновые уплотнительные кольца, предупреждающие попадание воды из рубашки охлаждения в картер двигателя. Для устранения кавитационных разрушений гильз цилиндров и блока в нижней части гильзы устанавливают антикавитационное кольцо. В верхней части гильзы имеется буртик, который входит в выточку в блоке.

Коленчатый вал 2 (см. рис. 3). Изготовлен из стали 50Г, имеет пять коренных и четыре шатунных шейки, поверхности которых закалены токами высокой частоты. Шатунные шейки вала имеют внутренние полости, закрытые заглушками, где масло подвергается дополнительной центробежной очистке. Полости шатунных шеек сообщаются посредством наклонных каналов с поперечными каналами в коренных шейках.

Для уравновешивания двигателя и разгрузки коренных подшипников от сил инерции возвратно-поступательно движущихся масс поршней и шатунов и неуравновешенных центробежных сил на щеках коленчатого вала установлены противовесы. В систему уравновешивания, кроме того, входят выносные массы, расположенные в маховике и на переднем конце коленчатого вала.

От осевых смещений вал фиксируется четырьмя упорными бронзовыми полукольцами, установленными в выточках задней коренной опоры и выполняющими роль упорного подшипника. Осевой зазор коленчатого вала 0,121 — 0,265 мм. Носок и хвостовик вала уплотняются резиновыми самоподжимными сальниками.

Маховик 13 (см. рис. 3). Отлит из серого чугуна и крепится к коленчатому валу. Во избежание самоотвертывания болтов крепления маховика под каждые два соседних болта устанавливают замковую пластину.

Шатун 3 (см. рис. 4). Стальной, двутаврового сечения с косым разъемом нижней головки. В нижнюю головку установлены сменные вкладыши шатунного подшипника. Крышка нижней головки крепится к шатуну двумя болтами из хромоникелевой стали разной длины. Болты предохраняются от самоотвертывания замковыми шайбами. Нижняя головка окончательно обрабатывается в сборе с крышкой, поэтому крышки шатунов невзаимозаменяемы. На крышке и шатуне со стороны короткого болта выбит порядковый номер цилиндра. На стыке со стороны длинного болта выбиты метки спаренности в виде числа, одинакового для шатуна и крышки. В верхнюю

головку шатуна запрессована бронзовая втулка. Вдоль стержня шатуна просверлен масляный канал, по которому масло от нижней головки под давлением поступает к поршневому пальцу.

Поршень 14 (см. рис. 4). Отлит из высококремнистого алюминиевого сплава. В головке поршня расположена камера сгорания. На наружной поверхности поршня имеются пять канавок для поршневых колец. В трех верхних канавках установлены компрессионные кольца, в двух нижних маслосъемные.

Для обеспечения точной посадки поршни и гильзы цилиндров делятся на шесть размерных групп, обозначаемые клеймами А, Б, В, Г, Е, Ж на днищах поршней и на верхних торцах гильз. Внутри поршня имеются две бобышки с отверстиями под поршневой палец. В отверстиях имеются канавки, в которые заложены пружинные стопорные кольца, ограничивающие осевое перемещение пальца. Поршневой палец изготовлен из хромоникелевой стали 12ХНЗА. Соединение пальца с шатуном и поршнем — плавающего типа.
Поршневые кольца. На поршень устанавливают три компрессионных и два маслосъемных кольца. Компрессионные кольца выполняются с конусной рабочей поверхностью (под углом к оси 10°). Внешняя цилиндрическая поверхность верхнего компрессионного кольца хромирована. Маслосъемные кольца по конструкции и размерам одинаковы.

Поршневые кольца изготавливают из специального чугуна, верхнее компрессионное кольцо - из высокопрочного чугуна специального химического состава.

Коренные и шатунные подшипники коленчатого вала. Выполнены в виде тонкостенных вкладышей, которые имеют стальное основание и рабочий слой из свинцовой бронзы. До 1978 г. вкладыши изготавливали из сталеалюминевой полосы. Верхние вкладыши коренных подшипников отличаются от нижних наличием отверстия для подвода масла и канавки для его распределения, вследствие чего вкладыши не взаимозаменяемы. Верхние и нижние вкладыши шатунных подшипников взаимозаменяемы. На

краях вкладышей выдавлены усы, которые входят в выточки, сделанные в теле блока цилиндров, крышках коренных подшипников, а также в шатунах и их крышках, и тем самым предотвращают проворачивание вкладышей в гнездах.

Для ремонта коленчатого вала предусмотрено шесть ремонтных размеров вкладышей с уменьшением внутреннего диаметра каждого из последующих размеров на 0,25 мм.

Головки цилиндров 10 (см. рис. 4). Отлиты из низколегированного серого чугуна, взаимозаменяемы и крепятся к блоку цилиндров шпильками, ввернутыми в блок. Шпильки изготовлены из хромоникелевой стали и обработаны термически. Между головкой и блоком для уплотнения ставят прокладку с окантовками
цилиндровых отверстий и отверстий для прохода охлаждающей жидкости. Для охлаждения наиболее нагреваемых мест головка цилиндров имеет водяную рубашку, сообщающуюся с рубашкой охлаждения блока цилиндров.

В головке цилиндров размещены клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки. В гнезда клапанов запрессованы сменные седла, изготовленные из специального жароупорного чугуна. В теле головки запрессованы направляющие металлокерамические втулки клапанов. Седла и металлокерамические втулки клапанов окончательно обрабатывают после запрессовки их в головку.

Распределительный вал 19 (рис. 5). Расположен в средней части развала цилиндров и приводится во вращение от коленчатого

вала парой цилиндрических шестерен со спиральными зубьями. На торцах шестерен выбиты метки, совпадение которых должно быть обеспечено при сборке двигателя.

Распределительный вал — кованый из стали 45, имеет опорные шейки диаметром 54 мм. Профили кулачков впускных и выпускных клапанов одинаковы. Поверхности всех опорных шеек и кулачков вала закалены токами высокой частоты.

Толкатель 8. Представляет собой жесткий качающийся рычажок, изготовленный из стали 45. На одном конце толкателя имеется отверстие, в которое запрессованы заподлицо две свертные втулки, изготовленные из бронзовой ленты ОЦС
4-4-2,5. На противоположном конце толкателя установлена опорная пята штанги и ролик.

Штанги толкателей 3. Изготовлены из стальной бесшовной трубы. Для прохода смазки через полости штанг к подшипникам коромысел клапанов в наконечниках штанг толкателей просверлены масляные каналы.
Коромысло клапана 1. Установлено на индивидуальные оси. Коромысла и все их детали крепления унифицированы. Подшипниками коромысла служат две втулки из бронзовой ленты ОЦС 4-4-2.5, запрессованные в отверстие коромысла. Кольцевое пространство между втулками соединено' каналом с резьбовым отверстием под регулировочный винт и служит для подачи смазки к подшипникам коромысла. Конец регулировочного винта, выступающий над плоскостью коромысла, имеет прорезь под отвертку и резьбу для навертывания контргайки. Прорезь необходима для регулировки зазора между коромыслом и торцом стержня клапана. Через масляные каналы регулировочного винта смазка подается к подшипникам коромысел клапанов.
Каждое коромысло установлено на отдельной оси, крепящейся к плоскости головки одним болтом. Осевой зазор коромысел ограничивается стопорными кольцами, установленными в канавки на концах осей коромысел.

Клапаны. Впускной клапан изготовлен из стали 4Х10С2М (ЭИ-107), выпускной—из стали 4Х14Н14В2М (ЭИ-69). Поверхность рабочей фаски выпускного клапана наплавлена стеллитом ВЗК. Каждый клапан имеет по две пружины, наличие которых обеспечивает приводу высокую резонансную характеристику. Наружная и внутренняя пружины клапана, изготовленные из пружинной проволоки 50ХФА, имеют противоположно направленную навивку.

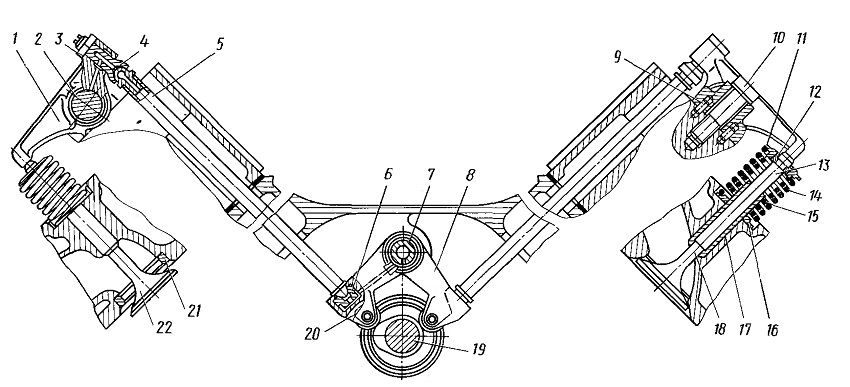

Рис. 5. Механизм газораспределения:

1 — коромысло клапана; 2 — ось коромысла; 3 — контргайка; 4 — регулировочный винт; 5 — штанга толкателя; 6— пята толкателя; 7— ось толкателей; 8 толкатель; 9 — установочный штифт оси коромысла; 10 — болт крепления оси; 11 — тарелка пружин клапана; 12 — втулка тарелки; 13 — сухарь крепления клапана; 14 — наружная пружина клапана; 15 — внутренняя пружина; 16 — упорная шайба; 17 — направляющая втулка клапана; 18 — впускной клапан; 19 — распределительный вал; 20—ролик толкателя; 21 — седло
выпускного клапана; 22— выпускной клапан
