Рулевое управление автомобиля ЗИЛ-131Н

Автомобиль оборудован рулевым управлением с гидроусилителем, объединенным в один агрегат с рулевым механизмом (рис. 63).

Схема работы гидроусилителя рулевого управления показана на рис. 64.

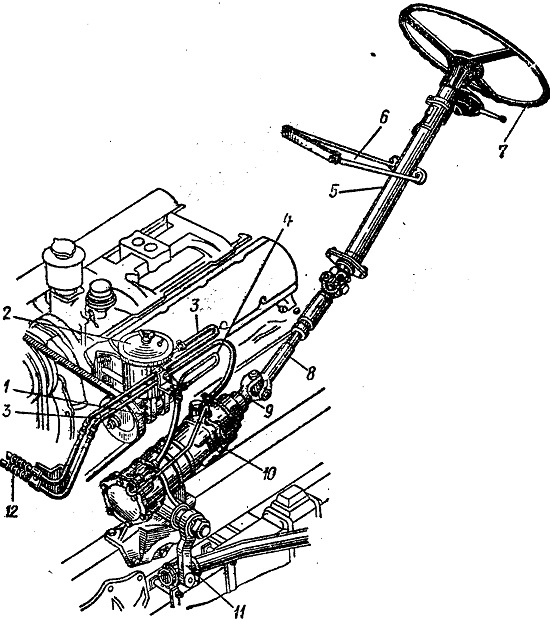

Рис. 63. Рулевое управление:
1 — насос гидроусилителя; 2 — бачок насоса; 3 и 4 — шланги соответственно низкого и высокого давления; 5 — колонка рулевого управления; 6 — кронштейн; 7 — рулевое колесо; 8 — карданный вал; 9 — клин крепления карданного вала; 10 — рулевой механизм; 11 — сошка рулевого управления; 12 масляный радиатор

Рис. 64. Схема системы гидроусилителя рулевого управления:
I — поворот направо; II — поворот налево; 1 — предохранительный клапан; 2 — заливной сетчатый фильтр; 3 — сетчатый фильтр; 4 — перепускной клапан фильтра; 5 — коллектор;
6 — насос; 7 — перепускной клапан; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия соответственно предохранительного и перепускного клапанов; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт рулевого управления; 16 — масляный радиатор; 17 — вал сошки; 18 — цилиндр гидроусилителя
