3.6.

Самосвал ЗИЛ-ММЗ-4502. Ограничительный клапан

Ограничительный клапан (рис. 17) предназначен для ограничения хода гидроцилиндра.

Он состоит из корпуса 4, внутри которого размещены шарик 5, толкатель 6 с пружиной 7.

При достижении кузовом максимального угла подъема шток 3 клапана отжимает шарик 5 от седла, полость высокого давления сообщается со сливным трубопроводом. Выдвижение звеньев гидроцилиндра прекращается,

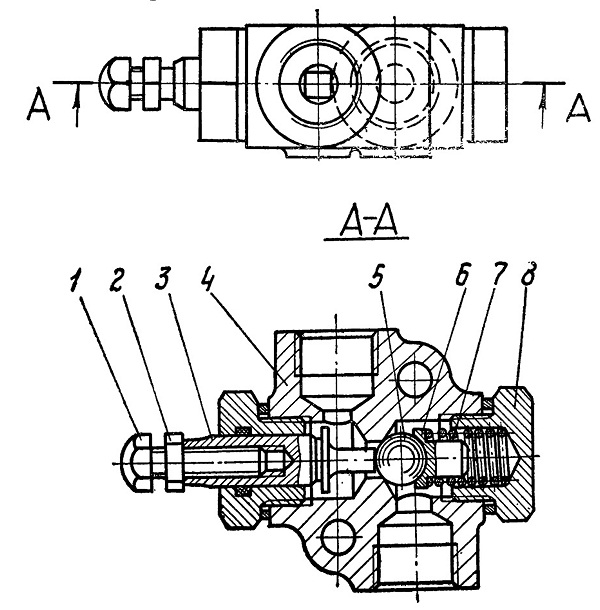

Рис. 17. Ограничительный клапан;
1 —регулировочный болт; 2—гайка; 3—шток; 4—корпус; 5—шарик, 6—толкатель, 7—пружина; 8—пробка
