Регулировка света фар автомобиля ЗИЛ-157К

При регулировке фар без светомаскировочных насадок ненагруженный автомобиль устанавливают на горизонтальной ровной площадке, а на расстоянии 10 м от него и перпендикулярно его продольной оси устанавливают экран, на котором согласно рис. 80 наносят положение центров световых пучков обеих фар. Далее, ослабив крепление фар и включив дальний свет, поочередно закрывают их куском фанеры или картона и добиваются совпадения центров световых пучков фар с нанесенными на щите метками.

Убедившись в том, что верхние края световых пятен обеих фар находятся на одном уровне, фары закрепляют и снова проверяют правильность их установки.


При регулировке фар со светомаскировочными насадками экран нужно устанавливать па расстоянии 7,5 м от автомобиля. Центр светового пучка каждой фары при опущенных крышках насадок должен быть на линии ББ, а граница тени, отбрасываемой козырьком насадки, на линии АА. При этом линия АА должна проходить на высоте 985 мм над уровнем площадки.

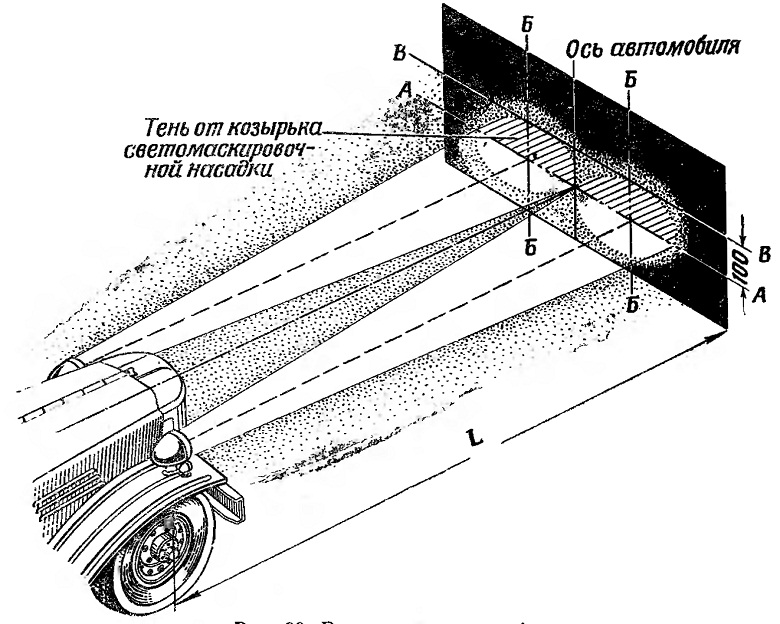

Рис. 80. Регулировка света фар:

h — расстояние от центра колеса до экрана; АА—горизонталь, проходящая через центр светового пятна фары (верхняя граница светового пятна фары со светомаскировочной насадкой); ВБ — вертикаль, проходящая через центр светового пятна; ВВ — горизонталь, проходящая на уровне центра фары над поверхностью земли
