Система охлаждения двигателя — жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости (рис. 30).

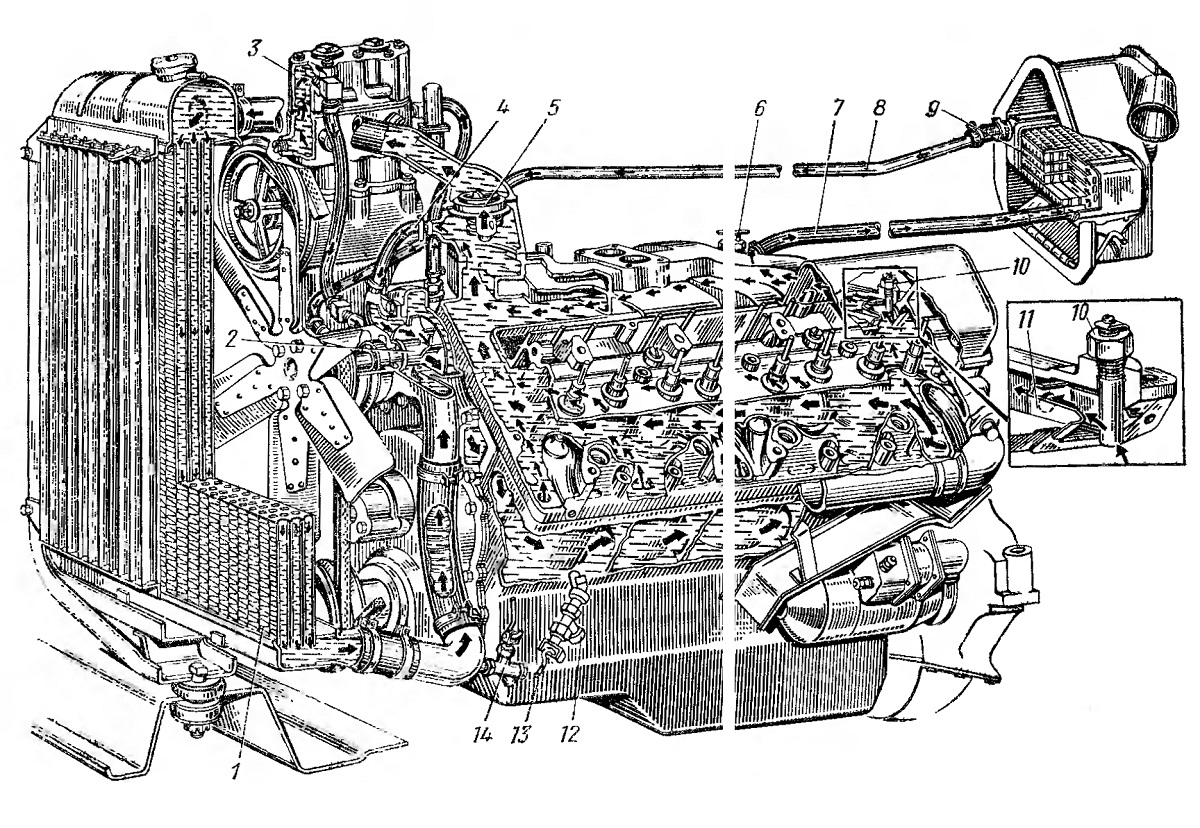

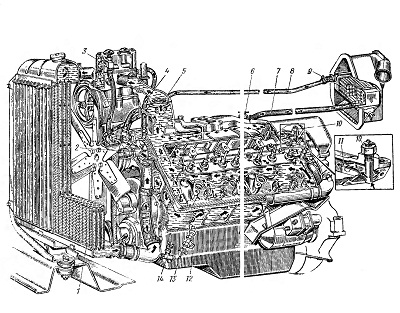

Рис, 30. Схема системы охлаждения двигателя:
1 — радиатор; 2 — водяной насос; 3 — компрессор; 4 — перепускной шланг (байпас);
5 — термостат; 6 — кран отопителя; 7 —4 подводящая трубка; 8 — отводящая трубка; .9 — радиатор отопителя; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дозирующая вставка; 12 — сливной кран; 13 — рукоятка сливного крана; 14 — сливной кран патрубка радиатора
