РЕГУЛИРОВКА СЦЕПЛЕНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131





Регулировка положения рычагов выключения сцепления автомобилей ЗИЛ-130, 131



Положение рычагов выключения сцепления регулируют при разборке нажимного диска 11 сцепления, когда требуется замена изношенных или поломанных деталей сцепления (теплоизолирующих колец, нажимных пружин и др.). Эту регулировку рычагов сцепления выполняют только на снятом сцеплении с автомобиля.

Цель регулировки рычагов выключения сцепления заключается в том, чтобы установить их в такое положение, которое

обеспечило бы полное выключение сцепления при рабочем ходе-педали сцепления, величина которого равна 130—150 мм.

При разборке, сборке, а также при регулировке нажимный диск сцепления устанавливают на вспомогательный маховик (используемый как приспособление), подкладывая под нажимный диск сцепления стальной диск толщиной 9,8 мм. В том случае, когда имеется приспособление (рис. 32, в) для регулировки положения рычагов выключения сцепления, следует его подкладывать вместо стального диска под нажимный диск, так как толщина его выступов, расположенных по окружности, равна
9,8 мм. Приспособление по своей конструкции несложно, и его можно изготовить силами ремонтных мастерских.

Кожух 10 (рис. 32, б) сцепления закрепляют на вспомогательном маховике на все болты, тем самым до некоторой степени освобождая регулировочные вилки 14 от силы нажимных пружин, что облегчает вращение регулировочных гаек 13 при регулировке рычагов сцепления.

Положение рычагов 12 регулируют в следующем порядке: расшплинтовывают пассатижами восемь болтов крепления опорных пластин 15, отвертывают болты, снимают все четыре опорные пластины, затем, вращая ключом 2 (рис. 33, а) регулировочные гайки 1, регулируют положение рычагов 3 так, чтобы сферические выступы их концов находились на расстоянии 40,2±0,5 мм от рабочей поверхности нажимного диска, замеряя это расстояние штангенглубиномером 4, как указано на рисунке; при этом концы рычагов должны находиться в одной плоскости параллельно рабочей поверхности нажимного диска с точностью не более 0,5 мм.

В том случае, когда под нажимный диск сцепления подложено приспособление 6 (рис. 33, б) для регулировки, установку рычагов 3 следует проверять при помощи контрольной пластины 5, как показано на рисунке. При этом сферические выступы концов рычагов должны касаться контрольной пластины, установленной на ступице приспособления.

Перед установкой сцепления на автомобиль надо проверить чистоту выключения сцепления. При перемещении концов рычагов нажимного диска в сторону маховика на 9,6 мм должно быть обеспечено полное выключение сцепления, при этом сцепление не должно «вести».

Закончив регулировку положения рычагов выключения сцепления, надо установить опорные пластины на кожух сцепления, закрепить их болтами и зашплинтовать болты попарно проволокой, а регулировочные гайки закернить. Затем снять нажимный диск сцепления в сборе с приспособления, установить его на маховик двигателя на автомобиле, сцентрировав ведомый диск, закрепить на восемь болтов, причем болты должны быть затянуты равномерно без перекосов кожуха относительно маховика. После этого надо соединить рычаг 3 (см. рис. 32, а) оси вилки с приводом выключения сцепления и отрегулировать величину свободного хода педали сцепления.

Заменять детали нажимного диска сцепления с последующей регулировкой можно, не сжимая нажимные пружины сцепления. При этом надо применять метод постепенного отвертывания регулировочных гаек до полного освобождения от сжатия нажимных пружин или применять метод использования дополнительных удлиненных болтов. Эти болты ввертывают вместо двух или четырех болтов крепления кожуха сцепления ( к вспомогательному маховику) и при помощи их при постепенном вывертывании тоже освобождают нажимные пружины от сжатия, а затем сцепление разбирают, заменяют детали, собирают и регулируют.

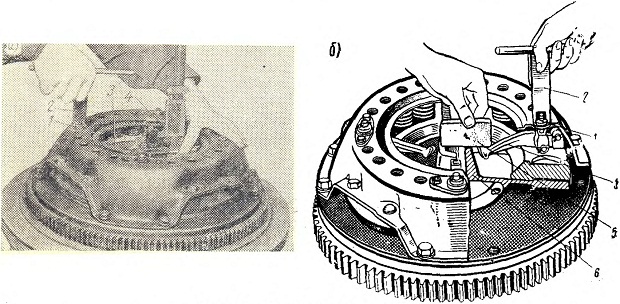

Рис. 33. Регулировка сцепления: а — регулировка положения рычагов при помощи штангенглубиномера б — регулировка положения рычагов при помощи приспособления и контрольной пластины
