Отсоединяем «минусовой» провод аккумуляторной батареи.
Снимаем очиститель ветрового стекла для замены
моторедуктора или деформированных деталей рычажного
привода.
Для снятия поводка…
|

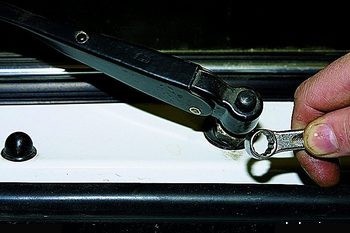

…ключом «на 10» отворачиваем гайку его
крепления. |
|
Покачивая, снимаем поводок. |
Если поводок снимается туго,…
|
…можно воспользоваться ключом «на 17», действуя
им как вильчатым съемником. |
Для снятия очистителя ветрового стекла снимаем оба
поводка.
|
Ключом «на 21» отворачиваем гайку крепления
втулки рычага к кузову. |
|
...и резиновую прокладку. |
Аналогично освобождаем втулку другого рычага.
В моторном отсеке…
|
…отсоединяем колодку моторедуктора. |
|
Головкой «на 10» отворачиваем две гайки
крепления кронштейна очистителя к кузову. |
Приспускаем очиститель вниз, чтобы вывести втулки из
отверстий кузова, при этом кронштейн снимаем со шпилек…
|

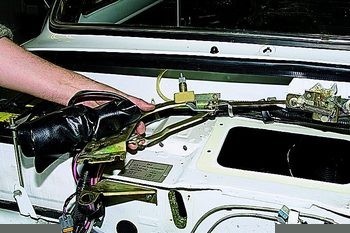

…и выводим очиститель ветрового стекла в сборе к
правому борту автомобиля из-под кронштейна замка
капота (для наглядности коробка воздухопритока
снята). |
Для снятия моторедуктора с кронштейна очистителя
ветрового стекла…
|

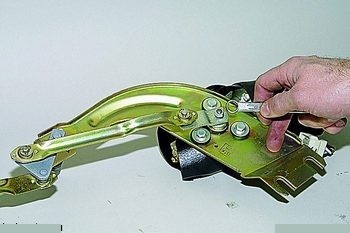

…ключом «на 10» отворачиваем гайку крепления
кривошипа к валу моторедуктора… |
|
…и, поддев отверткой, снимаем кривошип. |
|

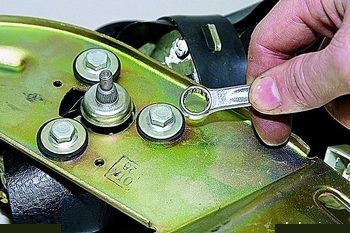

Ключом «на 10» отворачиваем три болта крепления
моторедуктора к кронштейну… |
|

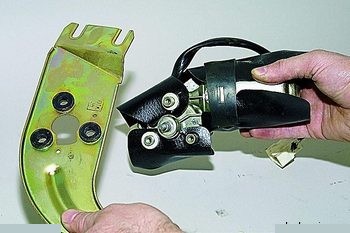

…и разъединяем кронштейн и моторедуктор. |
Собираем очиститель ветрового стекла в обратной
последовательности.
|
Прикрепив моторедуктор к
кронштейну, подключаем колодку моторедуктора к
проводке автомобиля и включаем его на
непродолжительное время. Отключаем моторедуктор
рычагом подрулевого переключателя и ждем, пока
вал моторедуктора остановится. Теперь на вал,
остановившийся в этом положении,… |
|
…надеваем кривошип так, чтобы он был параллелен
рычагу механизма очистителя. |
|
