ВАЗ-2131. Выхлопная система

Элементы системы выпуска

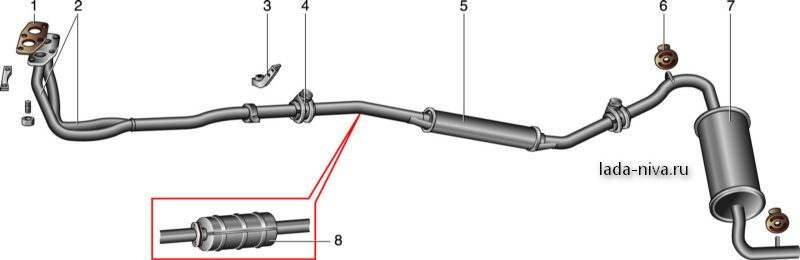

1 – уплотнительная прокладка; 2 – приемная труба; 3 – кронштейн крепления приемной трубы к коробке передач; 4 – хомут крепления труб;	5 – дополнительный глушитель; 6 – подушка крепления основного глушителя; 7 – основной глушитель; 8 – нейтрализатор отработавших газов (для двигателя с системой впрыска топлива).

Состоит из выпускного коллектора, приемной трубы, дополнительного и основного глушителей. На автомобилях с системой впрыска между приемной трубой и дополнительным глушителем установлен нейтрализатор отработавших газов. На этих автомобилях в приемную трубу (сразу после перехода двух тонких труб в одну) вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Отличается и дополнительный глушитель — его передняя труба короче и снабжена фланцем для крепления нейтрализатора. Глушители и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена металлоармированная термостойкая прокладка. К коллектору на четырех шпильках крепится приемная труба. Соединение уплотнено термостойкой прокладкой. Гайки крепления – латунные или омедненные и зафиксированы от отворачивания стопорными пластинами (одна на две гайки), края которых отгибаются на грани гаек. Приемная труба дополнительно прикреплена хомутом к кронштейну на коробке передач.

На автомобилях с карбюраторными двигателями трубы глушителя вдвигаются друг в друга и фиксируются обжимными хомутами. На автомобилях, оснащенных системой впрыска, соединения нейтрализатора с дополнительным глушителем и приемной трубой – фланцевые, переднее – с шаровым шарниром (трубы могут поворачиваться друг относительно друга на небольшой угол без потери герметичности), его крепежные болты подпружинены.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из двух керамических блоков со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО₂), а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика кислорода (смотрите соответствующий раздел). Нейтрализатор и датчик кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать. Поэтому если автомобиль оснащен нейтрализатором, категорически запрещается его эксплуатация (даже кратковременная) на этилированном бензине. Другая причина выхода из строя нейтрализатора – перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая керамику. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности).

Основной глушитель расположен в нише в задней части кузова. Он прикреплен к кронштейнам кузова на двух резиновых подушках. Средняя часть выпускной системы (с дополнительным глушителем) не имеет точек крепления к кузову. Для защиты пола кузова от чрезмерного нагрева над основным глушителем закреплен защитный экран.

Обслуживание системы выпуска заключается в периодическом осмотре труб и глушителей на предмет коррозии и в подтяжке или замене ослабленных соединений.

Приёмная труба выхлопной системы

Отсоединяем от приемной трубы на автомобиле ВАЗ-21213 дополнительный глушитель (смотрите соответствующий раздел) или на автомобиле ВАЗ-21214 каталитический нейтрализатор (смотрите соответствующий раздел).
Демонтируем стабилизатор поперечной устойчивости (смотрите соответствующий раздел).

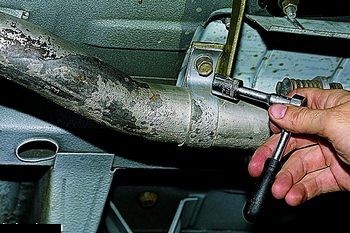

Головкой «на 13» отворачиваем болт крепления хомута приемной трубы к кронштейну.

На автомобиле ВАЗ-21214 снимаем корпус воздушного фильтра (смотрите соответствующий раздел).

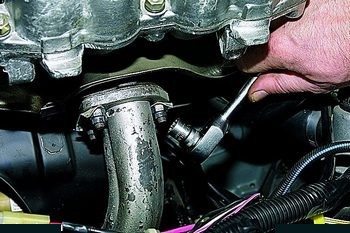

В моторном отсеке отверткой отгибаем края стопорных пластин гаек крепления фланца приемной трубы к выпускному коллектору.

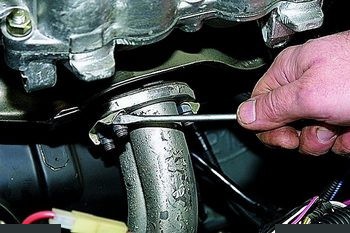

Головкой «на 13» отворачиваем четыре гайки.

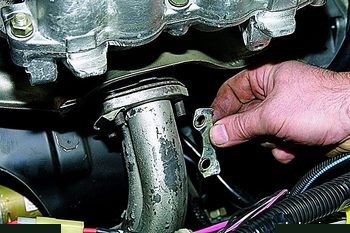

Снимаем стопорные пластины.

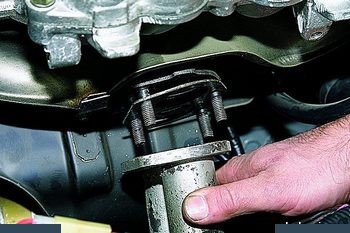

Сдвигаем фланец приемной трубы со шпилек выпускного коллектора.

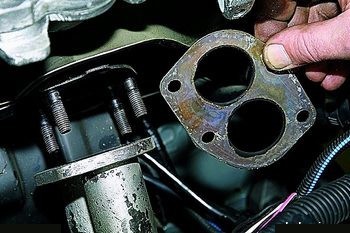

Снимаем уплотнительную прокладку.

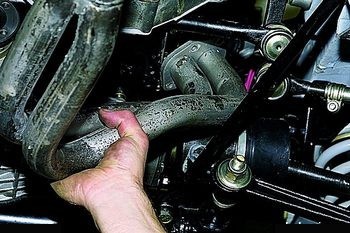

Снимаем приемную трубу.

Установив новую прокладку, монтируем приемную трубу в обратной последовательности.
