Обслуживание воздушного фильтра двигателя 421.10-10 (УАЗ-31601)

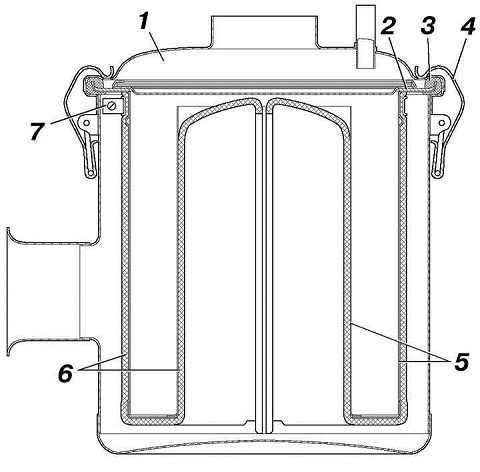

Рис. 39. Воздушный фильтp: 1 – крышка воздушного фильтра; 2 – пламегаситель; 3 – уплотнительная прокладка; 4 – защелки; 5 – каркас фильтрующего элемента; 6 – фильтрующий элемент; 7 – хомут

Воздушный фильтp (рис. 39) – сухого типа со сменным фильтpующим элементом из синтетического нетканого матеpиала, установлен на брызговике переднего колеса с пpавой стоpоны впеpеди каpбюpатоpа и соединен с последним пpи помощи pезинового соединительного шланга.

Через 10 000 км пробега очищайте фильтрующий элемент и промывайте сетку пламегасителя. При эксплуатации автомобиля в условиях высокой запыленности окружающего воздуха обслуживание проводите через 1000 км пробега или при снижении мощности двигателя.

Фильтpующий элемент допускается очищать не более 15 раз следующими способами: пpомывать водой с добавлением синтетических моющих сpедств с последующим полосканием, легким отжатием и сушкой; пpодувать или очищать стpяхиванием.

Разборку фильтра проводите в следующей последовательности: отстегните защелки 4 и снимите крышку фильтра 1, выньте каркас фильтрующего элемента 5 с пламегасителем 2 и фильтрующим элементом 6, снимите хомут 7 и стяните с каркаса фильтрующий элемент, снимите уплотнительную прокладку 3 и выньте пламегаситель.

Сборку фильтра проводите в обратной последовательности.

Нельзя эксплуатировать фильтр с поврежденной уплотнительной прокладкой 3.

Замена фильтpующего элемента обязательна при наличии прорывов или прожогов, через 60 000 км пробега, после пятнадцати чисток.

Сетку пламегасителя 2 промывайте одним из растворителей: уайт-спиритом, керосином, скипидаром.

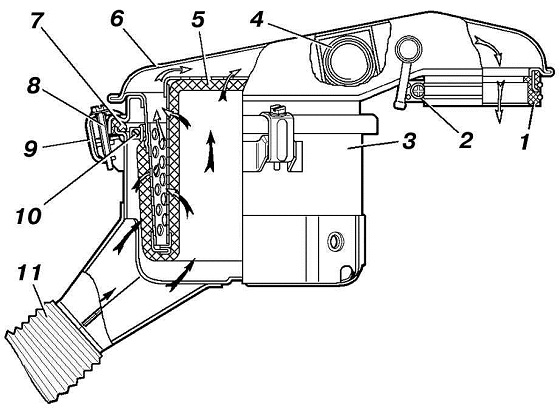

Рис. 40. Воздушный фильтр: 1 – муфта; 2, 10 – хомуты; 3 – корпус воздушного фильтра; 4 – пламегаситель; 5 – фильтрующий элемент; 6 – крышка с каркасом фильтрующего элемента; 7 – уплотнитель; 8 – стяжной болт; 9 – скоба крепления крышки; 11 – воздухозаборный рукав

На части автомобилей с двигателем 421.10-10  может устанавливаться воздушный фильтр, представленный на рис. 40.

Для замены или очистки фильтрующего элемента необходимо: ослабить болты 8 и хомут 2; отодвинуть скобы 9; снять крышку 6 с фильтрующим элементом 5; снять хомут 10 и стянуть с каркаса фильтрующий элемент.

Сборку фильтра проводите в обратной последовательности.

Нельзя эксплуатировать фильтр со снятым пламегасителем 4, поврежденными уплотнителем 7 и муфтой 1.
