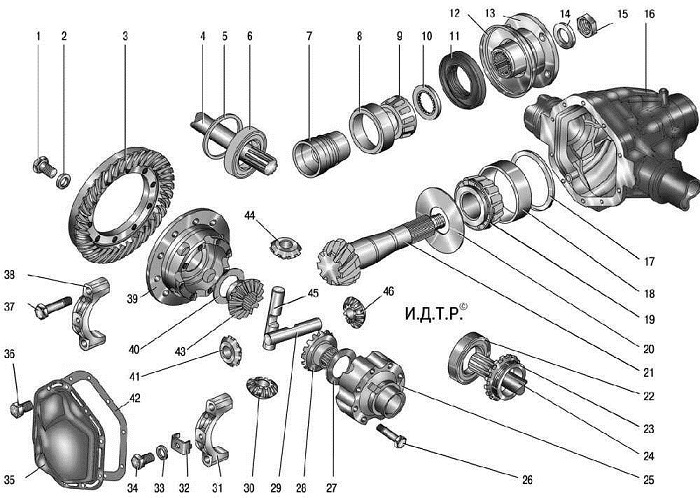

1. Подберите регулировочное кольцо 5 (см.рис.

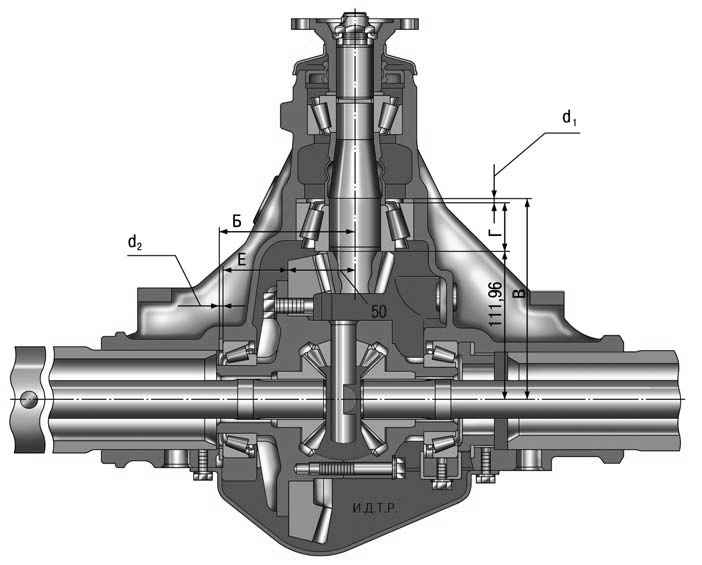

6.5). Его толщинаd1определяется
исходя из действительных размеровВиГ(рис.
6.6и6.7)
по формулеd1
= B–(111,960+Г)(мм)
с точностью ±0,025 мм.
Установите кольцо в картер 16 (см.рис.
6.5) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.
Примечание
Проверьте момент
проворачивания вала ведущей шестерни. Он должен
составлять 1,0–2,0 Н·см (0,1–0,2 кгс·см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте
размерЕ(рис.
6.8), приложив осевое усилиеР,
равное 4000–5000 Н (400–500 кгс), и провернув несколько раз
шестерню, чтобы ролики подшипника заняли правильное положение. В
картере измерьте расстояниеБ(см.рис.
6.6) от оси ведущей шестерни до упорного торца подшипника
дифференциала. По действительным размерамБ,
Еи монтажному
размеру 50 мм ведомой шестерни подберите регулировочное кольцо по
формуле
d2 = Б–(Е+50+Х)(мм)
с точностью ±0,025 мм, где
d2–
толщина регулировочного кольца;
X—
величина предельного отклонения от монтажного размера 50 мм с
соответствующим знаком (плюс или минус), этот размер нанесен
электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами подшипников
дифференциала и регулировочным кольцом в картер переднего моста и
закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см.рис.
6.5) дифференциала переднего моста затяжкой гайки 23,
периодически вращая дифференциал, чтобы ролики подшипников заняли
правильное положение. После затяжки гайки суммарный момент
проворачивания ведущей шестерни и дифференциала должен быть в
пределах Мв.ш.+(0,21–0,42) Н·м (проверку выполняйте проворачиванием
за ведущую шестерню).
Рис. 6.8.
Измерение установочного размера дифференциала с
подшипником: 1, 5 – оправки; 2 – дифференциал в
сборе с ведомой шестерней; 3 – подшипник; 4 –
наружная обойма подшипника
Примечание
Боковой зазор в
зацеплении шестерен установленного нового комплекта
главной передачи проверяйте и регулируйте после
регулировки положения шестерен.
Боковой зазор
проверяют индикатором, стойка которого прикреплена к
картеру моста в направлении, перпендикулярном
поверхности зуба ведомой шестерни при закреплении к
картеру стойки индикатора. Проверку зазора проводите
на 3–4 зубьях, равномерно расположенных по
окружности, разброс значений зазора не должен
превышать 0,05 мм. Нормальный боковой зазор должен
быть в пределах 0,15–0,25 мм. Если боковой зазор
меньше указанного значения, то подобранное
регулировочное кольцо следует заменить кольцом
меньшей толщины. При проверке и регулировке бокового
зазора предварительный натяг в подшипниках
дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 (см.рис.
6.5) до соприкосновения с подшипниками и исчезновения в них
зазора.
Рис. 6.9.
Расположение контакта на зубьях шестерен главной
передачи: 1 – правильное расположение; 2 – пятно
контакта расположено на вершине зуба; 3 – пятно
контакта расположено у основания зуба; 4 – пятно
контакта расположено на узком конце зуба; 5 – пятно
контакта расположено на широком конце зуба; А –
сторона переднего хода; Б – сторона заднего хода
7. Проверьте
зацепление шестерен главной передачи по пятну
контакта. Для этого нанесите краску на зубья ведомой
шестерни (по 2 зуба в трех или четырех местах
равномерно по окружности).
8. Притормаживая
за фланец вал ведущей шестерни, вращайте ведомую
шестерню в обоих направлениях до тех пор, пока на
зубьях шестерен не обозначатся пятна контакта, как
показано нарис.
6.9.
Примечание
При правильной
регулировке зацепления шестерен пятно контакта
должно быть расположено в местах зубьев, показанных
нарис.
6.9(поз.
1).
При контакте по
вершине зуба (поз. 2) передвиньте ведущую шестерню к
ведомой, увеличив толщину регулировочного кольца,
при этом для сохранения значения бокового зазора
отодвиньте ведомую шестерню от ведущей.
При контакте у
основания зуба (поз. 3) отодвиньте ведущую шестерню
от ведомой, уменьшив толщину регулировочного кольца,
причем для сохранения значения бокового зазора
подвиньте ведомую шестерню к ведущей.
При контакте на
узком конце зуба (поз. 4) отодвиньте ведомую
шестерню от ведущей, уменьшив толщину
регулировочного кольца, при этом для сохранения
значения бокового зазора подвиньте ведущую шестерню
к ведомой.
При контакте на
широком конце зуба (поз. 5) подвиньте ведомую
шестерню к ведущей, увеличив толщину регулировочного
кольца, а для сохранения значения бокового зазора
отодвиньте ведущую шестерню от ведомой.
9. Установите на крышку подшипника дифференциала стопорную пластину.
Примечание
Стопорная пластина
может быть установлена в зубьях регулировочной гайки
одним или двумя «усиками». При невозможности
установки стопорной пластины в определенном
положении дотяните регулировочную гайку до
ближайшего совпадения зубьев и стопорной пластины.
10. Собрав главную передачу, проверьте ее нагрев после пробной
поездки на автомобиле. Если картер переднего моста в зоне
подшипников ведущей шестерни и подшипников дифференциала нагревается
свыше 90оС
(вода на картере кипит), то снова отрегулируйте предварительный
натяг подшипников, как указано выше.
