Тойота Ленд Крузер (1980 года). Замок двери, выключатель замка и ручки

10.13. Замок двери, выключатель замка и ручки

Cнятие и установка

ЗАМОК ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

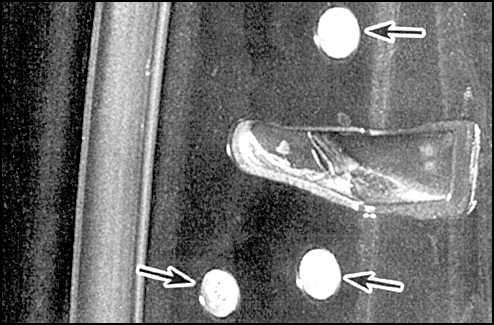

1. Поднимите окно, снимите внутреннюю панель двери и водозащитный экран. 2. Работая через проемы в каркасе двери, отсоедините тяги замка от наружной и внутренней ручек (на автомобилях с электроприводом замка отсоедините тягу электромагнита). 3. Все тяги крепятся пластмассовыми защелками. Для отсоединения тяги выведите защелку из зацепления с тягой и достаньте тягу из отверстия. 4. Отверните винты крепления (указаны стрелками) и снимите замок. 5. Установка выполняется в обратном порядке.

НАРУЖНАЯ РУЧКА И ВЫКЛЮЧАТЕЛЬ ЗАМКА

ПОРЯДОК ВЫПОЛНЕНИЯ

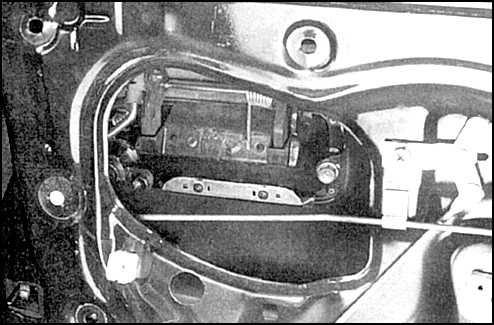

1. Поднимите окно, снимите внутреннюю панель двери и водозащитный экран. 2. Работая через проемы в каркасе двери, отсоедините защелки крепления тяг замка. Доступ к наружной ручке обеспечивается через проем в каркасе двери. 3. Отверните болты крепления, достаньте скобу крепления выклюяателя замка (или отверните болт). 4. Снимите ручку в сборе с выключателем замка. 5. Установка выполняется в обратном порядке.

ВНУТРЕННЯЯ РУЧКА

ПОРЯДОК ВЫПОЛНЕНИЯ

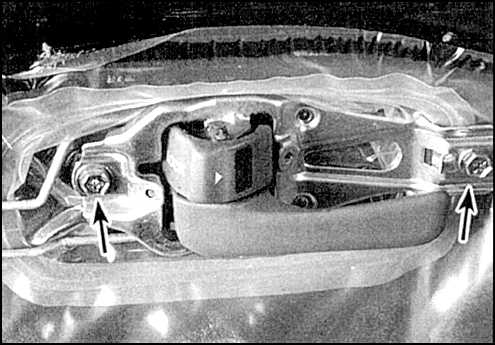

1. Снимите внутреннюю панель двери и водозащитный экран. 2. Отверните болты (указаны стрелками), поверните ручку и отсоедините от внутренней ручки тяги привода замка. 3. Установка выполняется в обратном порядке.
