Проверка исправности функционирования и замена выключателя обогрева заднего стекла

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Поддев, высвободите выключатель обогрева заднего стекла из своего посадочного гнезда в панели приборов, отсоедините электропроводку.

14.18 Проверка исправности функционирования и замена выключателя обогрева заднего стекла Toyota Land Cruiser

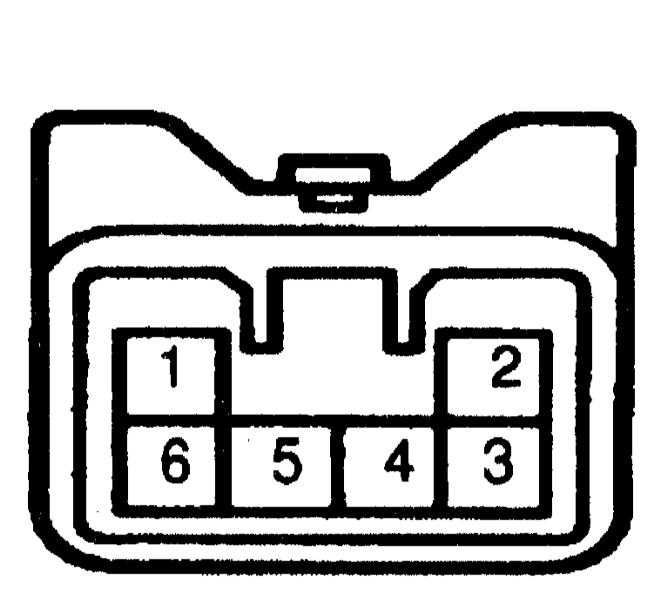

3. Удостоверьтесь в наличии проводимости между клеммами 1 и 3 контактного разъема электропроводки со стороны реле (обратитесь к сопроводительной иллюстрации). Если проводимость отсутствует, замените лампу.

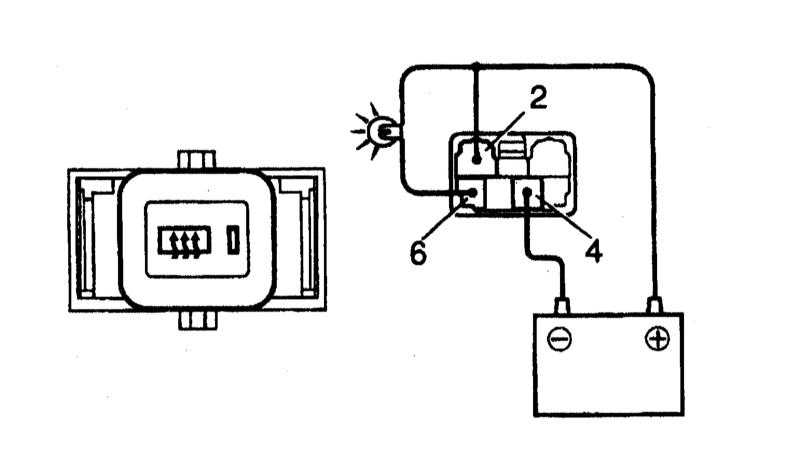

4. При помощи проводов-перемычек подключите положительный полюс батареи к клемме № 2 контактного разъема выключателя, отрицательный клемме № 4. Далее, через лампу-пробник на 3.4 Вт подключите положительный полюс батареи к клемме № 6 (обратитесь к сопроводительной иллюстрации). Включите обогреватель, контрольная лампа и лампа-пробник должны включиться на 12 – 18 минут, затем погаснуть. Неисправный выключатель полежит замене.

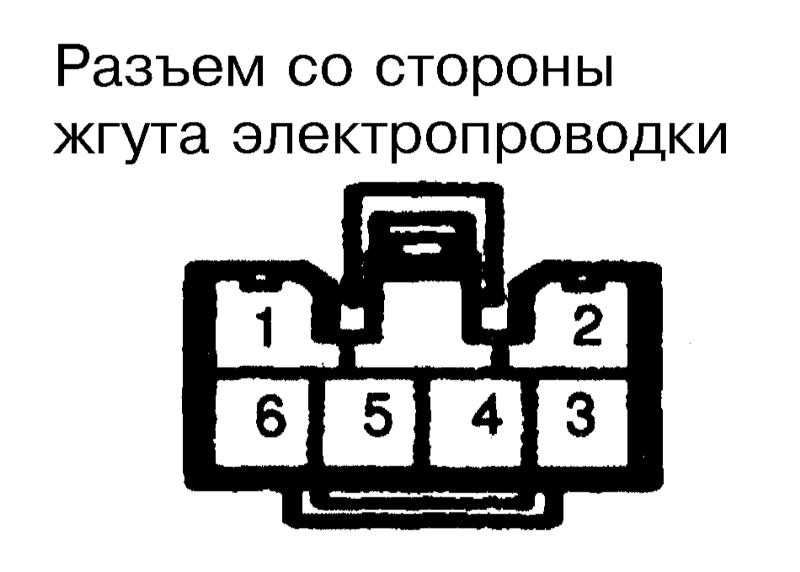

5. Отсоедините от выключателя электропроводку и произведите проверку его разъема со стороны жгута (обратитесь к сопроводительной иллюстрации):
   a. Между клеммой № 4 и массой проводимость должна иметь место постоянно;
   b. В положениях LOCK и АСС ключа зажигания напряжение между клеммой 2 и массой и между клеммой 6 и массой должно отсутствовать;
   c. В положении ON ключа напряжение между оговоренными в пункте (b) парами клемм должно иметь место;
   d. Перемкните между собой клеммы 4 и 6 контактного разъема и удостоверьтесь в исправности функционирования нагревательного элемента обогревателя заднего стекла.

6. Неисправный выключатель подлежит замене.

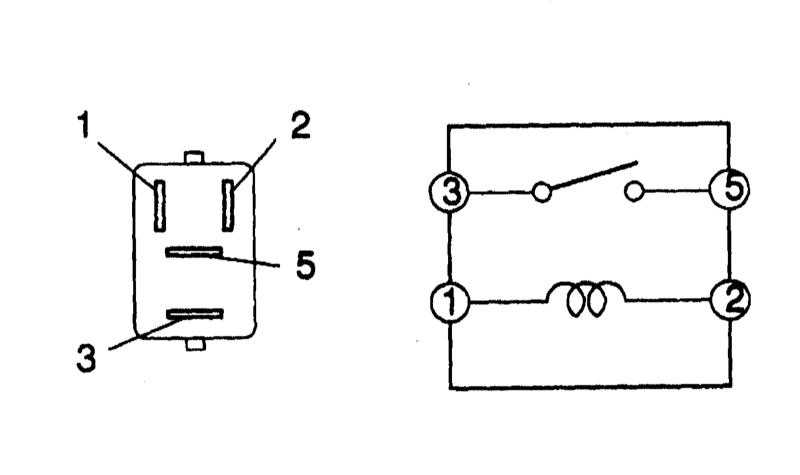

7. Для проверки исправности функционирования реле обогревателя (расположено в салонном монтажном блоке предохранителей) удостоверьтесь в постоянном присутствии проводимости между клеммами 1 и 2 сборки (обратитесь к сопроводительной иллюстрации). Подайте напряжение между клеммами 1 и 2 и удостоверьтесь в наличии проводимости между клеммами 3 и 5.

8. Неисправное реле подлежит замене.
