Тойота Королла. Топливный бак

5.7. Топливный бак

ОБЩИЕ СВЕДЕНИЯ

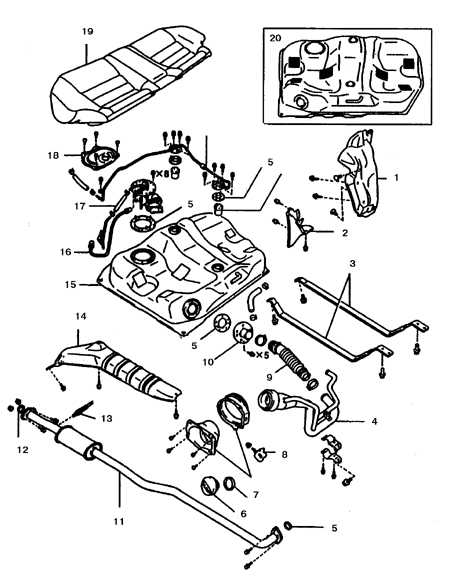

Топливный бак и сопутствующие детали

1. Защитный щиток впускного бензопровода
2. Грязеотражатель
3. Ленты крепления бака
4. Труба заливной горловины
5. Прокладка
6. Пробка заливной горловины с прокладкой
7. Чехол и кожух трубы заливной горловины
8. Замок пробки заливной горловины
9. Шланг горловины
10. Фильтр

11. Средняя секция глушителя
12. Прокладка
13. Подогреваемый датчик кислорода (только для двигателей 7А-FE)
14. Задний теплоизоляционный щиток
15. Топливный бак
16. Выпускная трубка бензопровода
17. Шланг обратного бензопровода
18. Крышка смотрового отверстия пола кузова
19. Подушка заднего сиденья
20. Расположение амортизирующих подушек топливного бака

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимать топливный бак целесообразно после полного его опустошения. На некоторых автомобилях в баке предусмотрена сливная пробка. При отсутствии сливной пробки опустошите бак поездкой с последующей работой двигателя на холостом ходу, или слейте бензин через шланг с резиновым ручным насосом (имеется в продаже). Ртом бензин не отсасывать!
2. Отверните пробку заливной горловины бака, чтобы снять остаточное давление.
3. Отсоедините батарею от массы.
4. Если бак заправлен, то слейте бензин в специально предназначенную для бензина емкость.
5. Поднимите автомобиль и установите на подставки.
6. Перед тем как начать снимать бак изучите его конструкцию, компоновку и крепление на автомобиле (см. рис. Топливный бак и сопутствующие детали.
7. Снимите среднюю секцию глушителя и теплоизоляционный щиток с автомобиля (см. подраздел 5.13).
8. Установите под бак напольную подставку, проложив между платформой подставки и баком доску, чтобы не повредить бак.

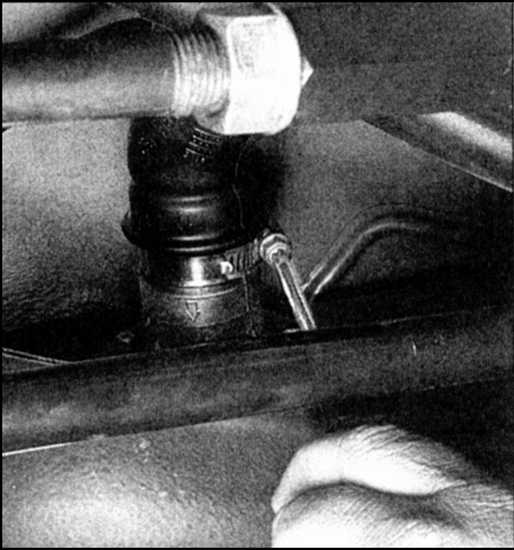

	9. Отсоедините трубки подачи и отвода топлива и шланг трубы заливной горлрвины.
Предупреждение заглушите шланги и трубки, чтобы исключить попадание грязи.

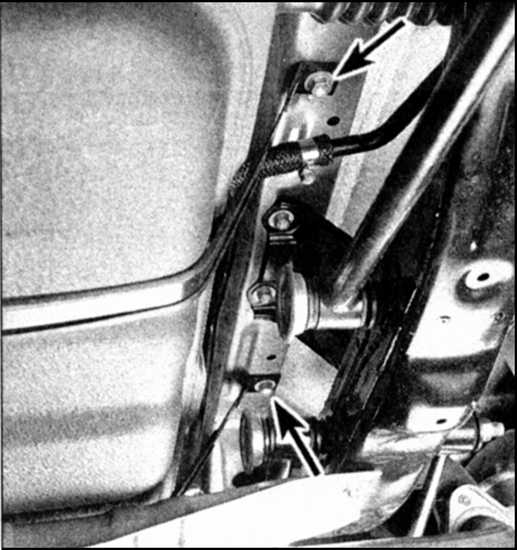

	11. Отверните болты крепежных лент бака.
12. Опустите бак настолько, чтобы можно было отсоединить разъем проводки и шину заземления от насоса и датчика уровня топлива (если провода и шина уже не отсоединены).
13. Снимите бак.

Установка

Бак устанавливается в обратном порядке.
