3.3.9. Индукционный датчик

ОБЩИЕ СВЕДЕНИЯ

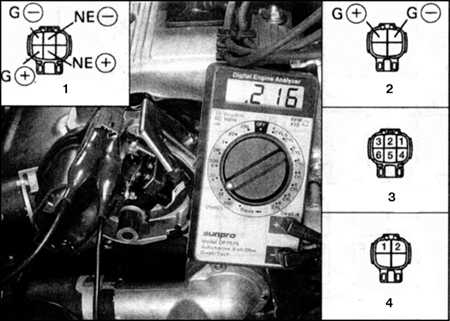

Проверка сопротивления индукционного датчика распределителя

3.3.9 Индукционный датчик Toyota Corolla

1. Расположение выводов на автомобилях с встроенным блоком электронного зажигания (Toyota и GEO соответственно)
2. Расположение выводов на автомобилях с блоком электронного зажигания внешнего монтажа (Toyota и GEO соответственно)

3. Расположение выводов на автомобилях с встроенным блоком электронного зажигания (Toyota и GEO соответственно)
4. Расположение выводов на автомобилях с блоком электронного зажигания внешнего монтажа (Toyota и GEO соответственно)

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от распределителя и измерьте сопротивления между выводами индукционного датчика (См. фото Проверка сопротивления индукционного датчика распределителя).

2. Сравните результаты измерений со значениями, указанными в разделе "Технические данные". Если измеренные сопротивления отличаются от нормативных значений, то датчик замените.

Проверка зазора между датчиком и ротором

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Снимите распределитель (см. подраздел 3.3.6).

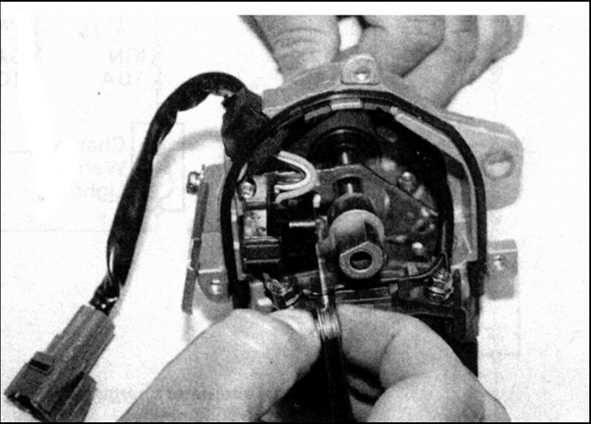

	3. Латунным щупом измерьте зазор между ротором и выступом индукционного датчика. Сравните результат с нормативным. Если зазор отличается от нормативного, то распределитель замените, так как зазор регулировке не подлежит. Увеличение зазора против нормы как правило обусловлено износом подшипника распределителя.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Снимите распределитель (см. подраздел 3.3.6).
3. Снимите катушку зажигания (см. подраздел 3.3.5).

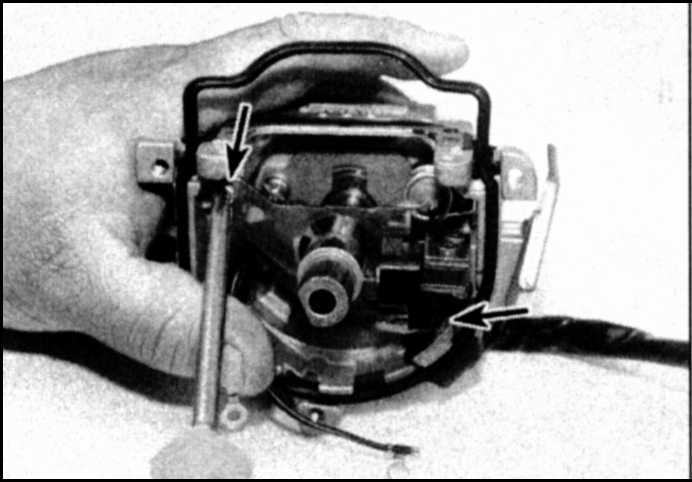

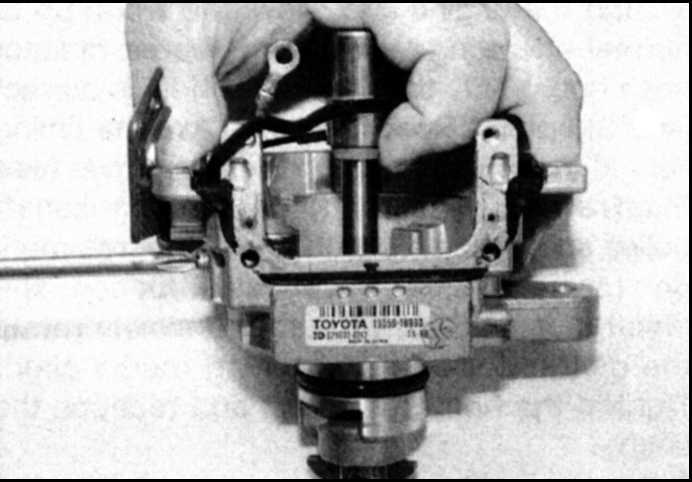

	4. Отверните установочные винты индукционного датчика.

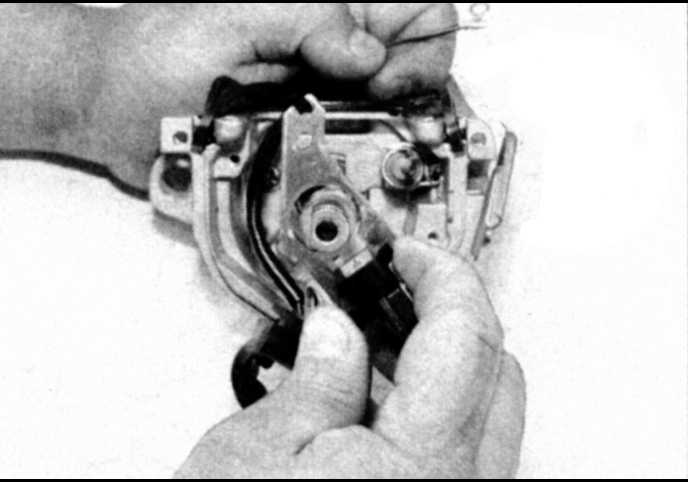

	5. Снимите с распределителя индукционный датчик.
	6. Снимите конденсатор и замените его.
7. Установка выполняется в обратном порядке.
