11.18. Защелка, замок двери и рукоятка
ЗАЩЕЛКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите стекло и снимите облицовку
двери и водозащитный экран (см. подраздел
11.16.). |
 |

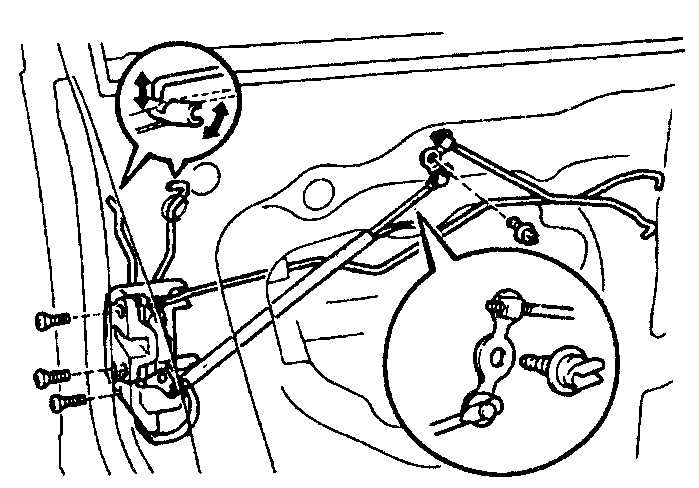

2. Через проем в каркасе двери
отсоедините тяги от наружной рукоятки к защелке, от замка к защелке
и от внутренней ручки к защелке. Защелка крепится к торцу двери тремя
винтами. |
| 3. Все тяги механизма запирания
крепятся пластмассовыми скобами. Для их отсоединения подденьте скобу
в месте зацепления с тягой и удалите тягу из отверстия. На автомобилях
с электроприводом замка отсоедините от защелки разъем. |
| 4. Отверните винты и снимите защелку
через проем в каркасе двери. |
| 5. Установка выполняется в обратном
порядке. |
|
НАРУЖНАЯ РУЧКА ДВЕРИ И ЗАМОК
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите стекло, снимите облицовку
двери и водозащитный экран (см. подраздел
11.16.). |
 |

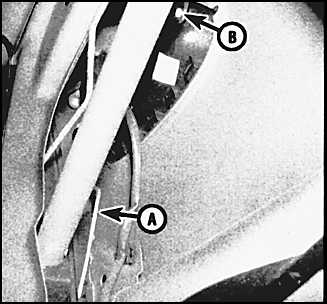

2. Через проем в каркасе двери
отсоедините тягу (А) от наружной рукоятки к защелке и отверните болты
крепления замка и ручки (В). |
Предупреждение
отвернуть болты и достать ручку снаружи, что облегчает отсоединение
тяги.
|
 |

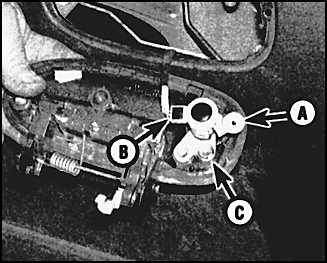

3. Снимите ручку и замок. При
необходимости отсоедините тягу в шарнире (А), удалите стопорное кольцо
или отсоедините разъем В и отвентите болт С крепления выключателя
замка (на моделях с электроприводом замка). |
| 4. Установка выполняется в обратном
порядке. |
|
