10.16. Выключатель сигнала торможения

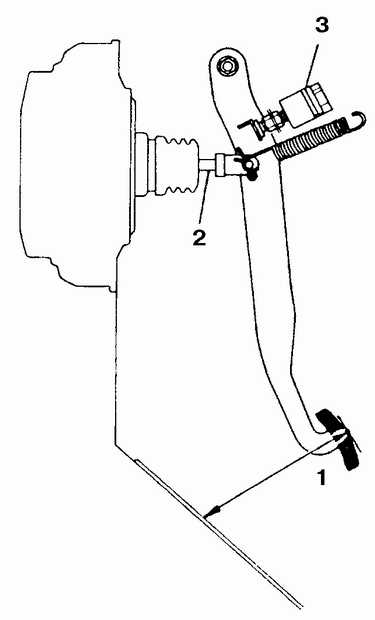

Выключатель сигнала торможения
|
|
1. Высота педали
2. Толкатель
3. Выключатель сигнала торможения
|
Выключатель сигнала торможения смонтирован на кронштейне рядом с верхней частью
педали.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы, отсоедините
от выключателя сигнала торможения разъем проводки. |
| 2. Отпустите контргайку и выверните выключатель
с кронштейна. |
| 3. Установка выполняется в обратном порядке. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Проверьте и при необходимости отрегулируйте
высоту педали. См. подраздел 2.23.
|
 |

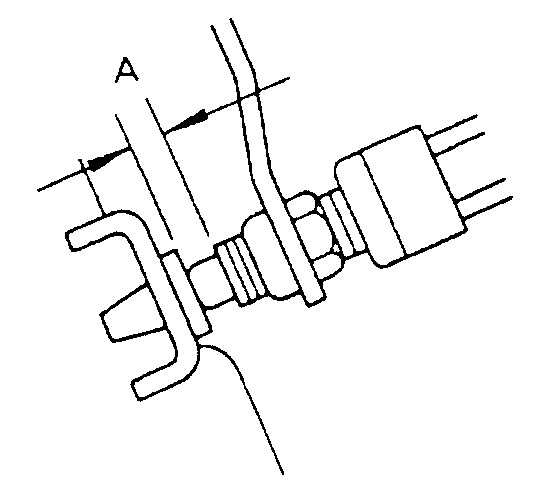

2. Отпустите контргайку и вращайте
выключатель так, чтобы выступание плунжера А соответствовало норме
(см. подраздел 10.2.). Если проверить
выступание невозможно, то отрегулируйте положение выключателя так,
чтобы плунжер слегка касался ограничителя педали тормоза. Затяните
контргайку. |
| 3. Присоедините провода к выключателю,
соедините батарею с массой. Проверьте работу выключателя. Сигналы
торможения должны загораться при нажатии на педаль и гаснуть при отпускании
педали. В противном случае повторите регулировку. |
| 4. Проверьте и при необходимости
отрегулируйте свободный ход педали. См. подраздел
2.23. |
|
