Toyota Rav4. Предохранители

Предохранители служат для того, чтобы разрывать цепь, когда сила тока превысит определенное значение, что необходимо для защиты приборов-потребителей и проводов, которые могут быть повреждены слишком высоким током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Рисунок - 15.2. Расположение предохранителей в панели приборов слева от рулевой колонки на моделях до 2001 года

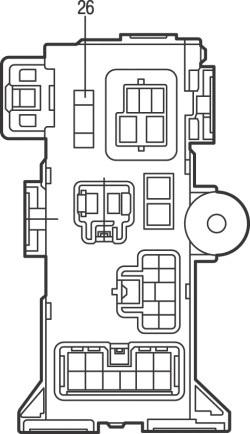

Рисунок - 15.3. Расположение предохранителя Кондиционер и охлаждениеа (26) под панелью приборов возле передней правой двери на моделях до 2001 года

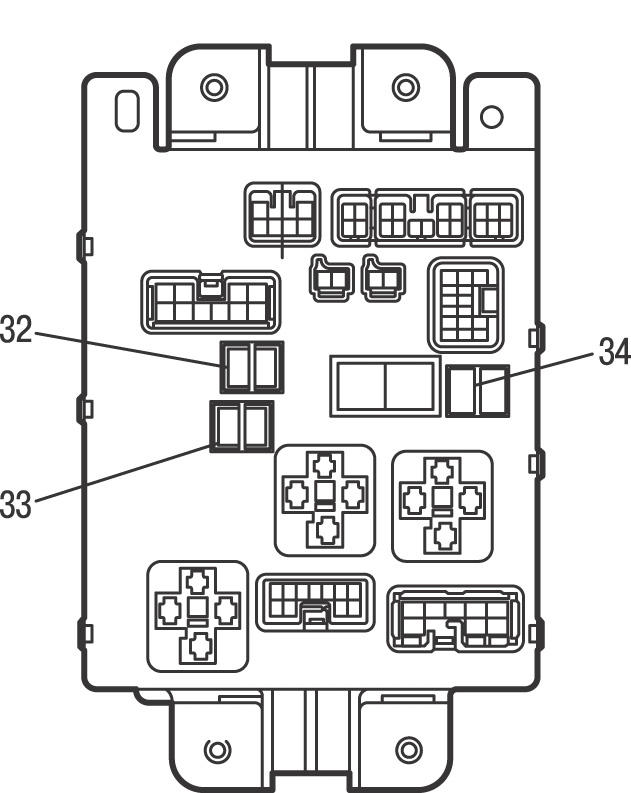

Рисунок - 15.4. Расположение предохранителей на блоке предохранителей/реле в панели приборов на моделях до 2001 года

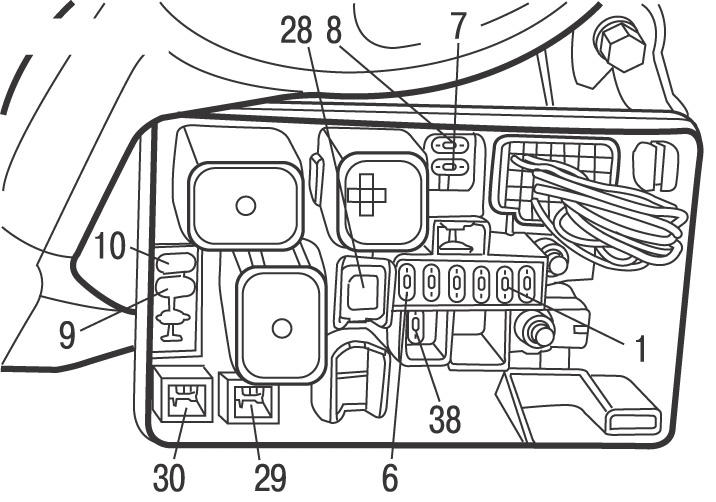

Рисунок - 15.5. Расположение предохранителей на блоке предохранителей/реле слева в моторном отсеке, перед верхним креплением стойки передней подвески на моделях до 2001 года

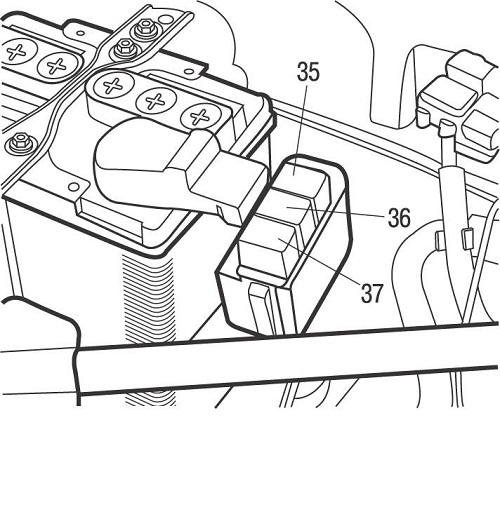

Рисунок - 15.6. Расположение предохранителей на блоке предохранителей в моторном отсеке около аккумуляторной батареи на моделях до 2001 года

Рисунок - 15.7. Расположение блока предохранителей в панели приборов слева от рулевой колонки на моделях с 2001 года

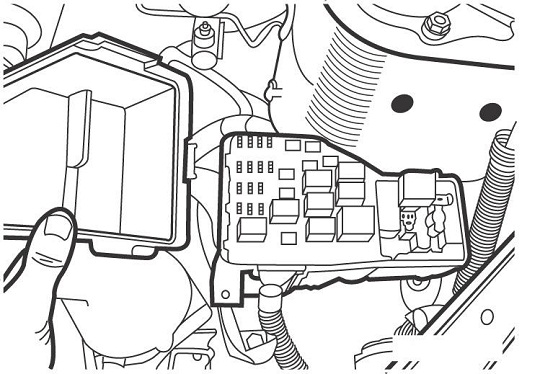

Рисунок - 15.8. Расположение блока предохранителей и реле в моторном отсеке на моделях с 2001 года

Блоки предохранителей расположены в панели приборов и в моторном отсеке (рисунок - 15.2 , 15.3 , 15.4 , 15.5 , 15.6 , 15.7 , 15.8 ). Номера, ток и цепи, защищаемые предохранителями, приведены в таблица - 15.4 , 15.5 , 15.6 , 15.7 , 15.8 .
Расположение предохранителей и электрические цепи , защищаемые предохранителями, приведены с внутренней стороны на крышке блока предохранителей. Каждый предохранитель имеет надпись о величине защищаемого тока.

Рисунок - 15.9. Визуальная проверка целостности предохранителя

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван (смотрите рисунок - 15.9 )
