Тойота РАВ4. Двигатель 1AZ-FE. Головка блока цилиндров

Снятие
Снятие головки блока цилиндров проводите на холодном двигателе в следующем порядке:
– сбросьте давление в топливной системе;
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– слейте охлаждающую жидкость;
– снимите ремень привода навесных агрегатов;
– снимите генератор;
– снимите крышку головки блока цилиндров;
– снимите дроссельный узел, форсунки и распределительную топливную магистраль;
– снимите впускной коллектор;
– снимите выпускной коллектор;
– снимите цепь и звездочки с распределительных валов;
– снимите распределительные валы и толкатели;

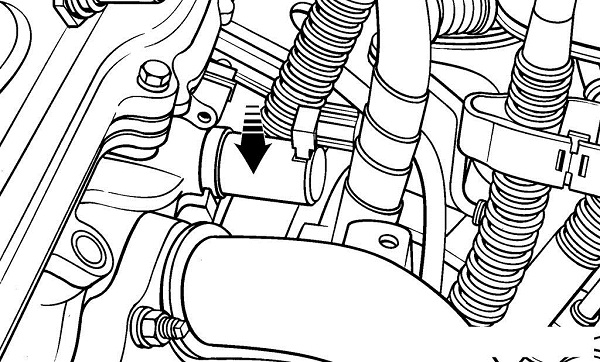

Рисунок - 3.54. Расположение регулирующего масляного клапана (OCV) в задней части головки блока цилиндров

– снимите регулирующий масляный клапан (OCV) (смотрите рисунок - 3.54 );

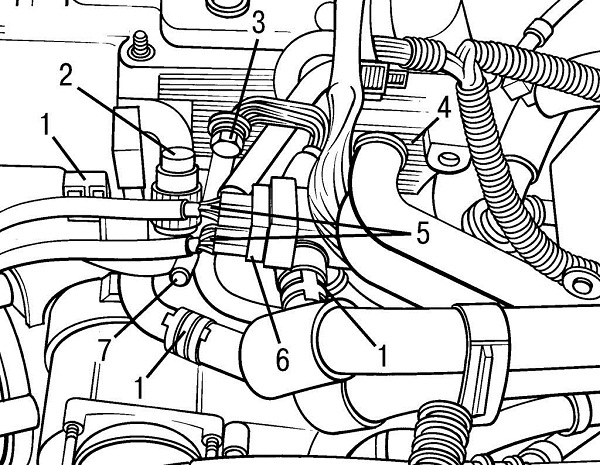

Рисунок - 3.79. Места подсоединения компонентов к головке блока цилиндров со стороны водителя: 1 – шланги системы охлаждения; 2 – подавитель радиопомех; 3 – «массовый» провод; 4 – датчик положения распределительного вала; 5 – электрический разъем датчика кислорода; 6 – датчик температуры охлаждающей жидкости; 7 – датчик давления масла

– промаркируйте и отсоедините от головки блока цилиндров шланги системы охлаждения и все электрические провода и разъемы ( смотрите рисунок - 3.79 );

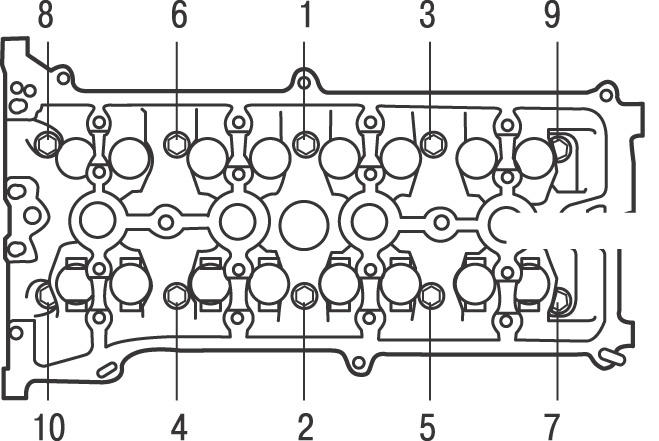

Рисунок - 3.84. Последовательность затягивания болтов крепления головки блока цилиндров

– шестигранным ключом на 10 мм, в последовательности, обратной затягиванию, постепенно ослабьте, а затем выверните полностью болты крепления головки блока цилиндров (смотрите рисунок - 3.84 );

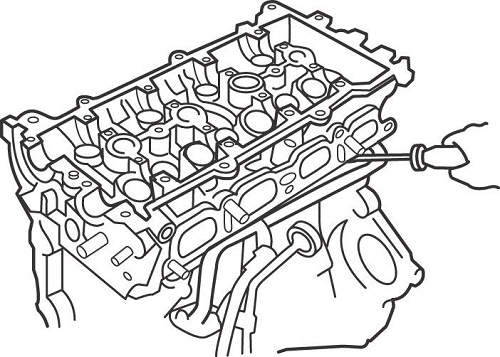

Рисунок - 3.80. Использование отвертки для отделения головки от блока цилиндров

– снимите головку с блока цилиндров. Если головка сидит очень плотно, отверткой со стороны, противоположной цепи привода газораспределительного механизма, отделите головку от блока цилиндров ( смотрите рисунок - 3.80 )
Установка
При замене головки блока в систему охлаждения необходимо залить свежую охлаждающую жидкость.

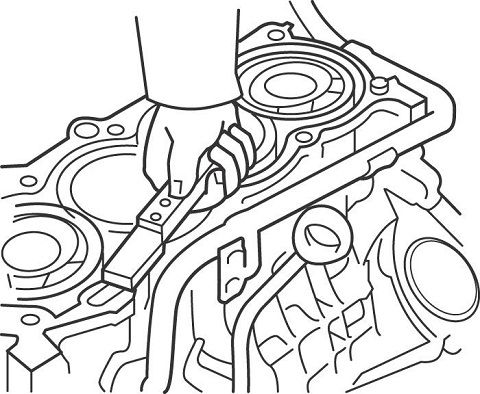

Рисунок - 3.81. Использование скребка для очистки привалочной поверхности блока цилиндров

Привалочные поверхности головки и блока цилиндров должны быть совершенно чистыми. Для их очистки используйте твердый пластиковый или деревянный скребок ( смотрите рисунок - 3.81 ). При очистке соблюдайте осторожность, так как алюминиевый сплав очень легко повредить. Убедитесь, что нагар не попал в каналы системы смазки и охлаждения. Это особенно важно для системы смазки, поскольку нагар может блокировать подачу масла к деталям двигателя. При необходимости прочистите каналы. Если загрязнения попали в цилиндры, удалите их оттуда пылесосом.
Проверяйте привалочные поверхности головки и блока цилиндров: на них не должно быть зарубок, глубоких царапин и других повреждений. Небольшие дефекты можно устранить механической обработкой. При значительных дефектах детали подлежат замене.
Метчиком очистите резьбу отверстий для болтов крепления головки цилиндров в блоке. Очистите отверстия под болты в блоке. Вворачивание болта в заполненное маслом отверстие может разорвать блок из-за гидравлического давления.
Установку производите в следующем порядке:
– установите детали и узлы, которые снимались с головки блока цилиндров;
– Проверяйте, что направляющие втулки установлены в блоке цилиндров;

ПРЕДУПРЕЖДЕНИЕ !
Новую прокладку головки блока цилиндров извлекайте из упаковки непосредственно перед установкой.

Рисунок - 3.82. Расположение маркировки (1) прокладки

– установите прокладку на направляющие втулки, при этом надпись «top» должна быть направлена к головке, а маркировка 1 ( смотрите рисунок - 3.82 ) прокладки располагаться с задней стороны двигателя;

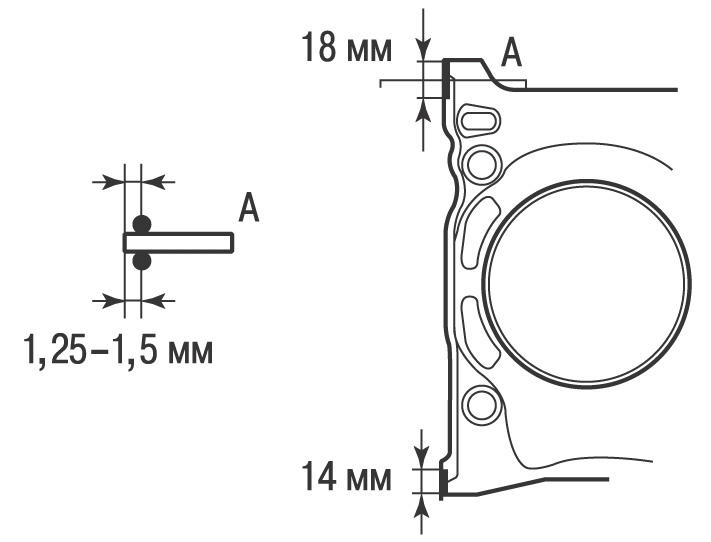

Рисунок - 3.83. Места нанесения слоя герметика RTV на прокладку головки блока цилиндров

– нанесите на прокладку слой герметика RTV шириной 2,5–3,0 мм в местах, показанных на рисунок - 3.83 .
– установите головку на блок цилиндров, не нарушая положение прокладки;
– нанесите на резьбу и под головки болтов тонкий слой моторного масла, вставьте болты крепления головки блока цилиндров и затяните их от руки;
– в последовательности, показанной на рисунок - 3.84 , в два этапа затяните болты крепления головки блока цилиндров:
– 1-й — затяните моментом 79 Н•м;
– 2-й — доверните на угол 90°.
В дальнейшем не требуется дополнительного подтягивания болтов крепления головки блока цилиндров.
Дальнейшая установка головки блока цилиндров проводится в последовательности, обратной снятию, с учетом следующего.
Проверяйте и, при необходимости, отрегулируйте зазоры клапанов.
Залейте охлаждающую жидкость.
Установите новый масляный фильтр и залейте в двигатель моторное масло.
Пустите двигатель и Проверяйте на отсутствие утечек.
