Система управления бензинового двигателя модели 1МZ-FE Тойота Камри

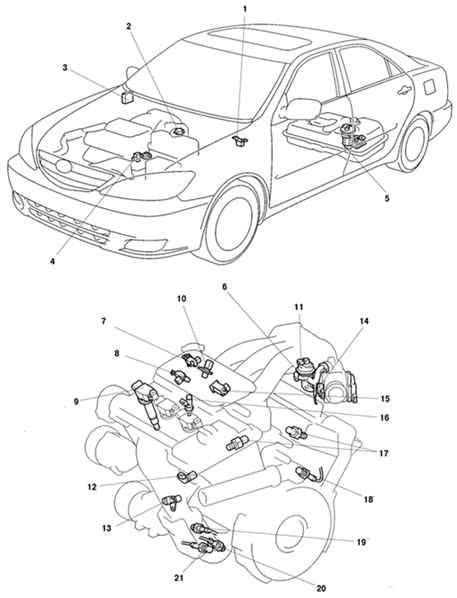

Рис. 2.206. Расположение основных элементов системы управления на автомобиле: 1 – датчик DLC3; 2 – датчик расхода воздуха; 3 – электронный блок управления двигателя; 4 – VSV (для управляющего клапана системы впуска); 5 – топливный насос; 6 – датчик темпер

Основные элементы системы управления двигателем 1МZ-FE представлены в таблице 2.27. Расположение их на автомобиле см. на рис. 2.206.
