Тягач Татра T815. Снятие и установка масляного насоса двигателя T3C-928.90/572

Причины снятия и установки
1. Масляный насос заедает.
2. Корпус масляного насоса треснул.
3. Масляный насос не подает масло под достаточным давлением.

б) Технические условия

Уплотнительные кольца и пружинные шайбы заменить новыми
Все соединения должны быть основательно затянуты и не должна происходить утечка масла..

в) Порядок снятия

Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.
Перед автомобилем обеспечить достаточно места для поднятия кабины.
Из кабины вынуть все свободные предметы.
Наклонить кабину в переднее положение.
Снять шумозащитный нижний кожух -

передний кожух 1.
Отсоединить шаровой вкладыш 2 от управления переключающего клапана отопления.
Демонтировать обе трубки 1 и 3 подачи и отвода масла системы отопления.

Примечание:

Следить за утечкой масла!

Рис. 1.145 Kожухи шумозащитные нижние 3

снятие

Рис. 1.146 Отсоединение масляных труб

Рис. 1.147 Снятие напорной трубки масляного насоса
Снять напорную трубку (См. стрелку) на масляном насосе и нижней крышке двигателя.
Снять масляный фильтр (См. Подглава

1.5.19).

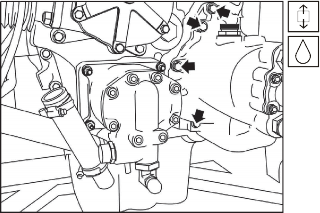

Рис. 1.148 Снятие масляного насоса
Отвинтить 7 болтов M8x55 и 2 болта M8x40, вместе с пружинными шайбами и прокладками (См. стрелки).

Рис. 1.149 Снятие масляного насоса
Снять масляный насос с передней крышки двигателя.
Отложить масляный насос.

г) Порядок установки
1. Вокруг центрального отверстия на поверхность соприкосновения масляного насоса нанести равномерный слой пластического уплотнения толщиной прим. 1 мм. Два и одно уплотнительных кольца приклеить смазкой в месте установки в масляном насосе.

  Рис. 1.150 Масляный насос
2. Масляный насос в сборе установить на передней крышке двигателя, привинтить с помощью семи болтов M8x55 и двух болтов M8x40. Болты затянуть моментом 17 + 4 Нм.

  Рис. 1.151 Установка масляного насоса
3. Установить напорную трубку (См. стрелку) на масляный насос и нижнюю крышку двигателя.

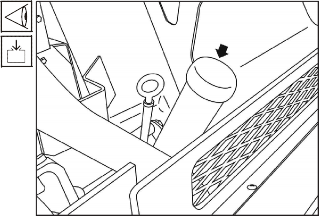

4. Установить масляный фильтр (См. Подглава

  1.5.19).

  Рис. 1.152 Установка напорной трубки масляного насоса

  Рис. 1.153 Присоединение масляных трубок
5. Присоединить обе трубки 1 и 3 подачи и отвода масла системы отопления.

  Рис. 1.154 Регулировка управления системы отопления
6. Отрегулировать шаг управляющей тяги 3

  системы отопления следующим образом
  - без присоединения сферичного гнезда тяги 3 на масляном клапане нажать кнопку ECON на панели управления климатизации в кабине водителя и включить ключ в положение 15
  - на панели управления настроить температуру на “LO” (сервомотор повернется в положение закрыто)
  - механически установить клапан масла в положение А закрыто (плечо 2 касается контактного штифта 1)
  - присоединить сферичное гнездо 2 (См. Рис. 1.153) на масляный клапан снова запрограммировать панель управления.

    Рис. 1.155 Kожухи шумозащитные нижние 3

    установка
7. Установить шумозащитный нижний кожух -

  передний кожух 1.
8. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность масляного насоса и функционирование смазки двигателя системы отопления.
9. Остановить двигатель, опустить кабину автомобиля в рабочее положение.
10. Проверить, при необходимости долить масло.
