7

万一のとき/電球切れ

7-26

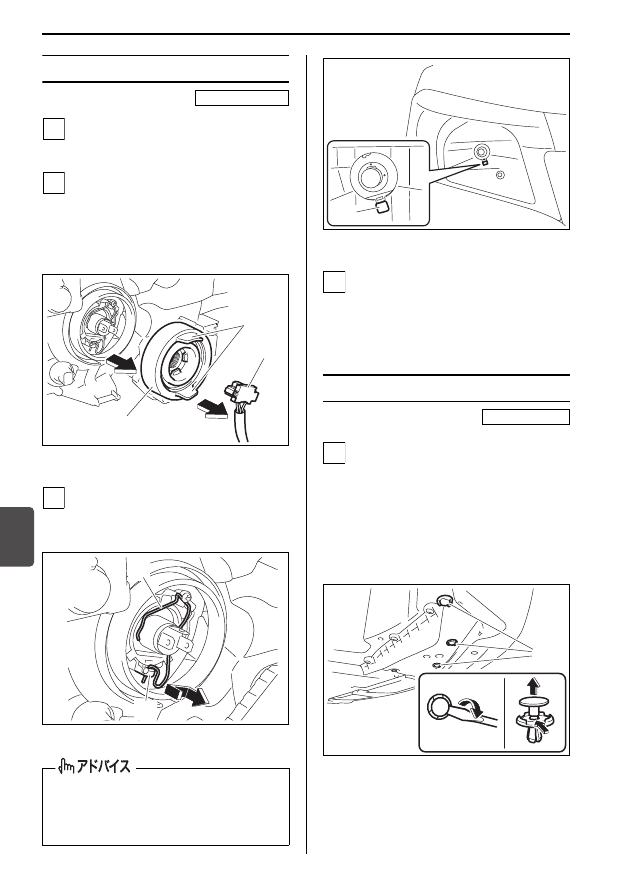

ハロゲンヘッドライト

ボンネットを開けます。
→ 5-4ページ（ボンネット）

カプラー（1）は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴ ム カ バ ー（2 ）は、ツ マ ミ（3 ）
を引いて外します。

81P70230

止め金（4）を図の矢印のように、押
しながらずらして固定フック（5）か
ら外します。

81P70240

81P70250

電球を外します。交換後は、外した
ときと逆の手順でもとにもどしま
す。

フォグランプ

フェンダー内のカバーを一部外しま
す。



バンパー底部のクリップ（1）3個
は、マイナスドライバー（市販品）
でこじって外します。



スクリュー（2）はプラスドライ
バー（市販品）で外します。

81P70260

止め金の固定状態は、電球下側の穴

（6）を通して車両前方からも確認でき

ます。

タイプ別装備

1

2

(1)

(2)

(3)

3

(4)

(5)

(6)

4

タイプ別装備

1

(1)

7

万一のとき/電球切れ

7-27

81P70480

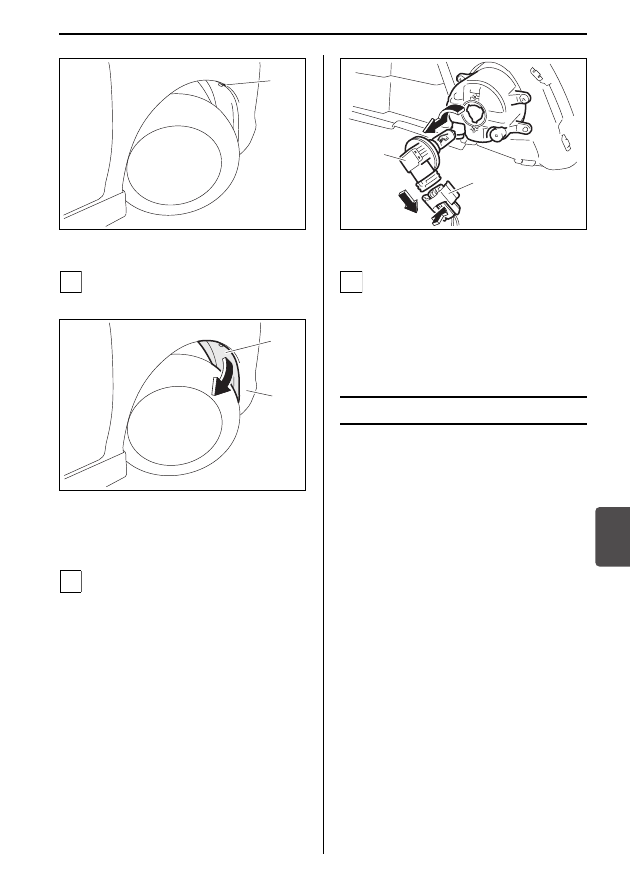

フェンダー内のカバーをめくりま
す。

81P70280

めくったカバーのすきまから手を入
れ、電球を外します。



カプラー（5）は、つめを押しな
がら外します。



カプラーを外したあとに電球（ソ
ケット一体型）

（6）を、反時計方

向にまわして外します。

81P70290

交換後は、外したときと逆の手順で
もとにもどします。



フェンダー内のカバーは、バン
パーの内側に入れます。

非分解式ランプ

次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、スズキ
販売店またはスズキ代理店にご相談くだ
さい。



方向指示器／非常点滅表示灯（フェン
ダーまたはドアミラー）



制動灯



ハイマウントストップランプ



LEDイルミネーション（タイプ別装備）



LEDヘッドライト（タイプ別装備）



ディスチャージヘッドライト車および
バンディットの車幅灯

（3）フェンダー内のカバー
（4）バンパー

(2)

2

(3)

(4)

3

(6)

(5)

4

7

万一のとき/電球切れ

7-28

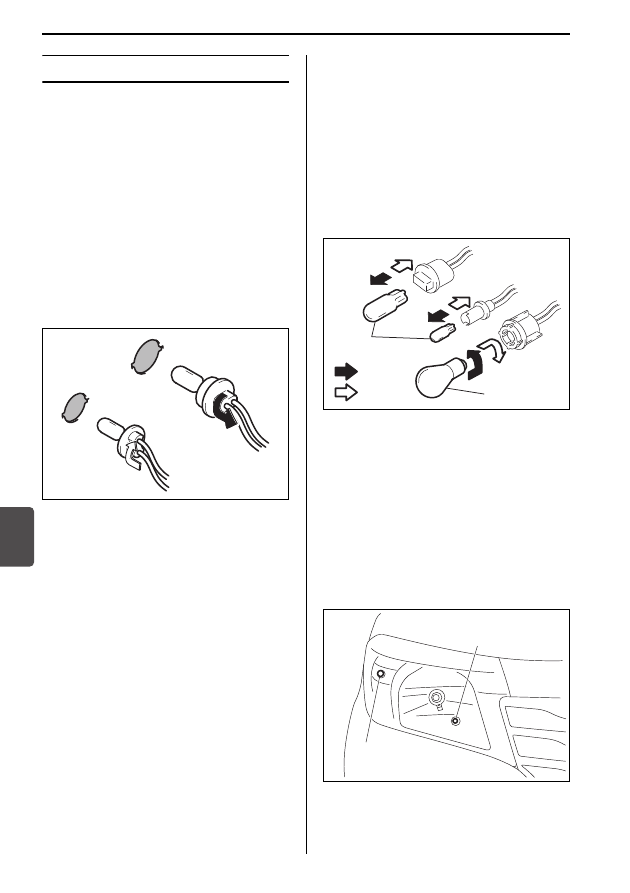

そのほかの一般的な電球

電球ソケットおよび電球の取り外し／取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し／

取り付け



ソケットをランプ本体から取り外すと
き（1）は、ソケットを反時計方向に
まわして引き抜きます。



取り付けるとき（2）は、ソケットを
ランプ本体の切り欠きにあわせて差し
込み、時計方向にまわします。

65J283

■ 電球の取り外し／取り付け

2つのタイプがあります。



A のタイプは、図のように抜き差しす
るだけです。



Bのタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

82K210

■ ハロゲンヘッドライト車の車

幅灯、方向指示器／非常点滅表
示灯（前面）

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70300

(1)

(2)

΍

（1）取り外し
（2）取り付け

（1）車幅灯（Aタイプ）
（2）方向指示器／非常点滅表示灯

（前面、Aタイプ）

A

B

(1)

(2)

΍

(2)

(1)

7

万一のとき/電球切れ

7-29

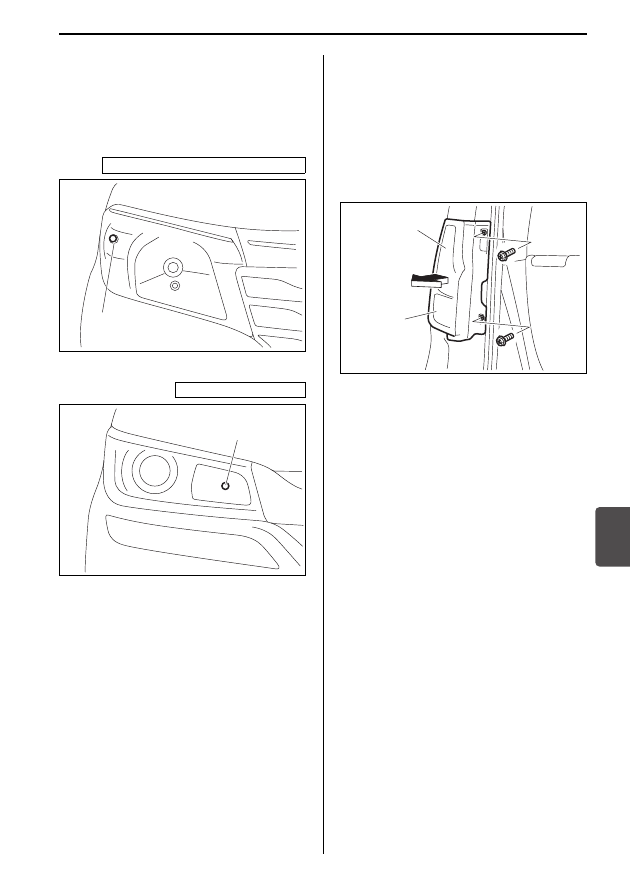

■ ハロゲンヘッドライト車以外

の方向指示器／非常点滅表示
灯（前面）

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70310

81P70320

■ リヤコンビネーションランプ

バックドアを開け、ランプ全体を外して
から交換します。



ボルト 2 個は、プラスドライバー（市
販品）などで外します。



ランプ本体は、車両の後方へ引いて外
します。

81P70330

（1）方向指示器／非常点滅表示灯

（前面、Aタイプ）

ディスチャージヘッドライト車

(1)

LEDヘッドライト車

(1)

（1）方向指示器／非常点滅表示灯

（後面、Aタイプ）

（2）尾灯（Aタイプ）

(1)

(2)

7

万一のとき/オーバーヒート

7-30

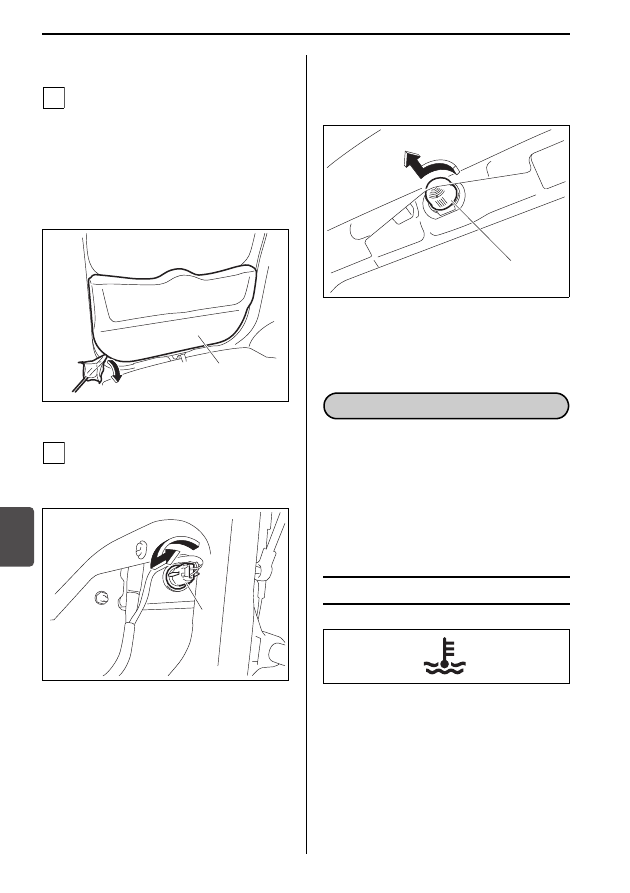

■ 後退灯

バックドアを開け、トリム（1）を
外します。



トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー

（市販品）などを差し込み、指が

入るほどのすきまを開け、すきま
に指を入れて引き外します。

81P70340

電球を外します。交換後は、外した
ときの逆の手順でもとにもどしま
す。

81P70350

■ 番号灯（Aタイプ）

レンズ（1）を反時計方向にまわして外
してから交換します。

81P70360

次のようなときは、オーバーヒートです。



メーターパネル内の水温警告灯が赤色
に点灯



エンジンルームから蒸気が立ちのぼっ
ている

水温警告灯

81P70370

メーターパネル内にあります。



エンジン回転中に、エンジン冷却水温
が高くなると赤色に点滅します。また、
エンジン冷却水温が異常に高くなった
ときは赤色に点灯します。
→ 1-10ページ（警告灯）

(2) 後退灯（Aタイプ）

1

(1)

2

(2)

(1)

オーバーヒート

オーバーヒートとは

7

万一のとき/オーバーヒート

7-31

車を安全な場所に止めます。

エンジンをかけたままでボンネット
を開けて、エンジンルーム内の風通
しをよくします。



エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けずに次の手順を行なってくだ
さい。
→ 5-4ページ（ボンネット）

冷却ファン（ラジエーターファン）
の作動を確認し、水温警告灯が消灯
するのを待ってエンジンを止めま
す。



冷却ファン（ラジエーターファン）
が作動していないときや、水温警
告灯が消灯しないときは、ただち
にエンジンを止め、スズキ販売店
またはスズキ代理店にご連絡くだ
さい。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

80J066

冷却水の量が不足しているときは補
充します。



水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。



冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームから蒸気が立ちのぼっ
ているときは、ボンネットを開けない
でください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

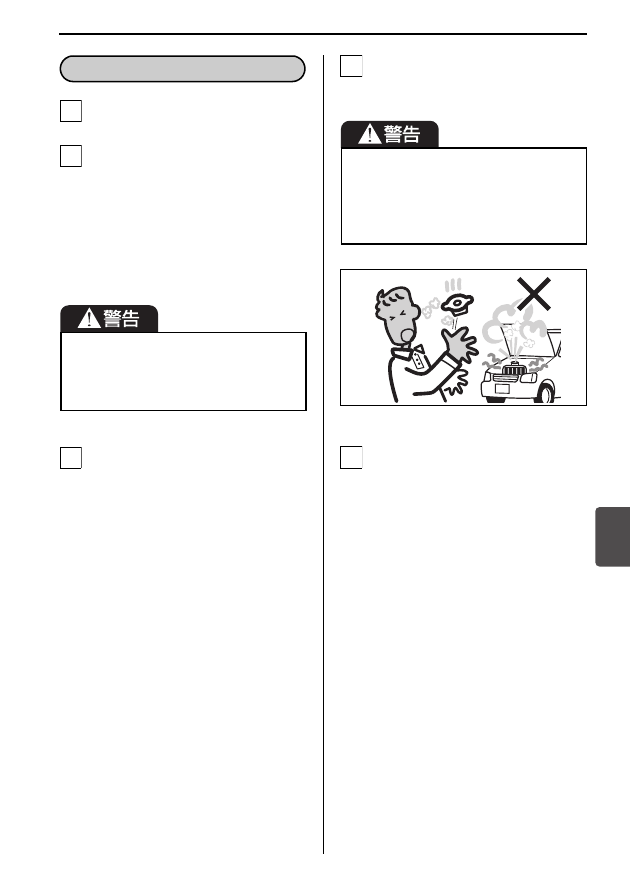

オーバーヒートしたときは

1

2

3

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

4

5

7

万一のとき/そのほか

7-32



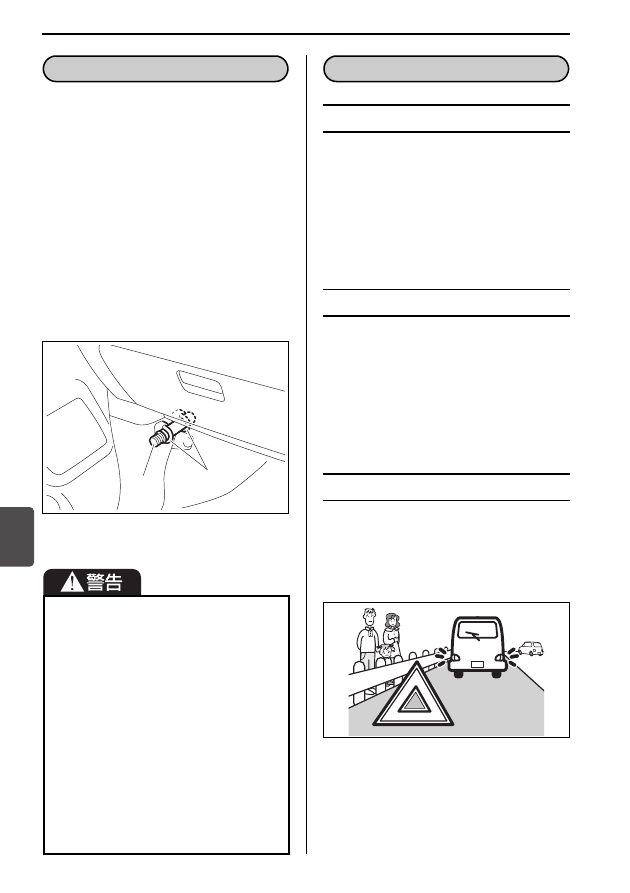

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。



点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。



使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。



発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

81P70380

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板（別売り）を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
（別売り）や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) ホルダー

(2) 発炎筒



お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。



必ずホルダーに保管してください。



点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。



ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。



トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(2)

(1)

故障したときは

7

万一のとき/そのほか

7-33

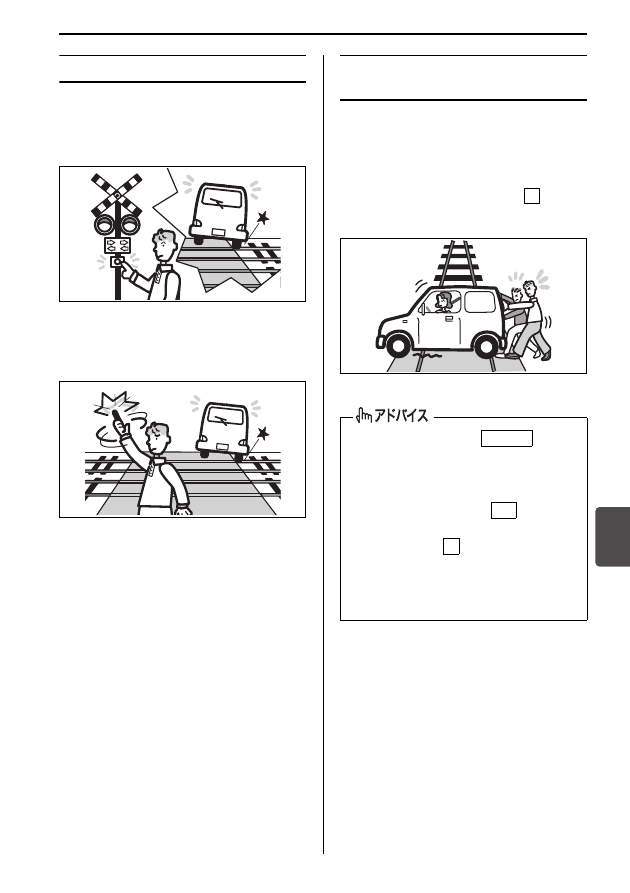

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、セレクトレバーを

 に入れ

ます。

64L70210



エンジンスイッチを

 の位置

で保持してスターターをまわすこと
により、車を移動させることはでき
ません。



エ ン ジ ン ス イ ッ チ を

に し て ブ

レーキペダルを踏んだ状態でもセレ
クトレバーを

  からほかの位置へ

動かせないときは、4-18 ページの手
順でシフトロックを解除してくださ
い。

N

START

ON

P

7

万一のとき/そのほか

7-34

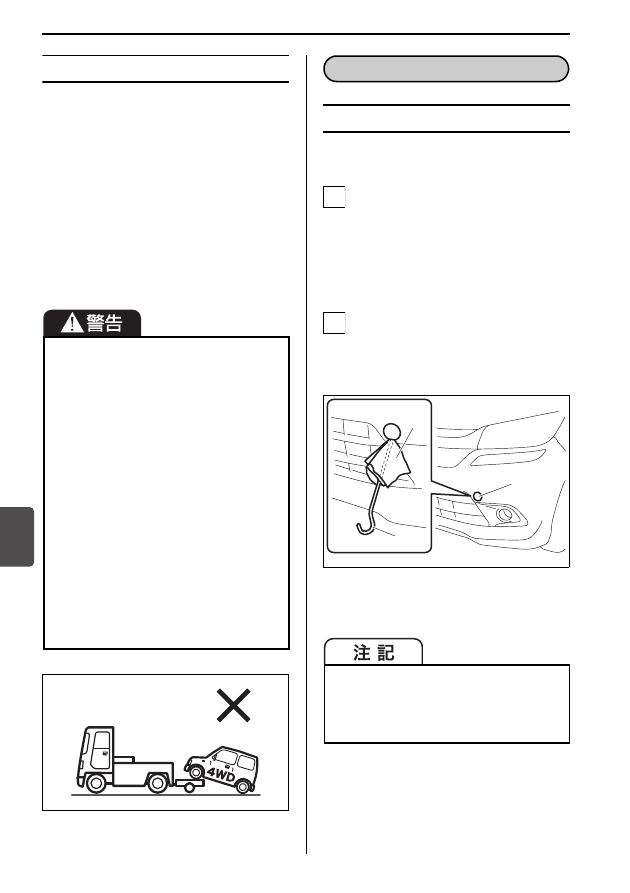

けん引してもらうときは



レッカー車でけん引するとき、4WD
車は必ず 4 輪を持ち上げてください。
2WD車は4輪または駆動輪である前輪
を持ち上げてください。



故障車を移動するには、車両運搬車を
利用する方法もあります。



エンジンがかかっていても車が動かな
かったり、いつもと違う音がしたりす
るときは、駆動装置の故障が考えられ
ます。けん引する前に、スズキ販売店ま
たはスズキ代理店にご連絡ください。

80J1265

ロープをかける位置は

ロープは、けん引フックにかけます。

工具（ジャッキバー、ホイールナッ
トレンチ、けん引フック）を取り出
します。
→ 7-2ページ

（工具、ジャッキ、タイヤパンク

応急修理セットの収納場所）

けん引フックカバー（1）の切り欠
き部に、先端に布（2）をかぶせた
ジャッキバー（3）を差し込み、カ
バーをこじって外します。

81P70390



上図は代表例です。お車のタイプによ
り異なります。



ステレオカメラ装備車をけん引する
場合は、デュアルカメラブレーキサ
ポート（DCBS）OFF スイッチを操
作して、作動停止の状態にしてくだ
さい。急に DCBS が作動して思いが
けない事故につながるおそれがあり
ます。

→ 4-42ページ（デュアルカメラブ

レーキサポート（DCBS））



4WD車は、前輪だけまたは後輪だけ
を台車に載せた（車輪が回転できな
い）状態で絶対にけん引しないでく
ださい。車が台車から飛び出すなど
の思いがけない事故につながるおそ
れがあります。また、駆動装置が破
損する原因となります。

けん引フックカバーを外すときは、勢
いよく引いたり、ねじったりしないで
ください。落下防止のひもが破損する
おそれがあります。

ロープけん引

1

2

(1)

(2)

(3)

7

万一のとき/そのほか

7-35

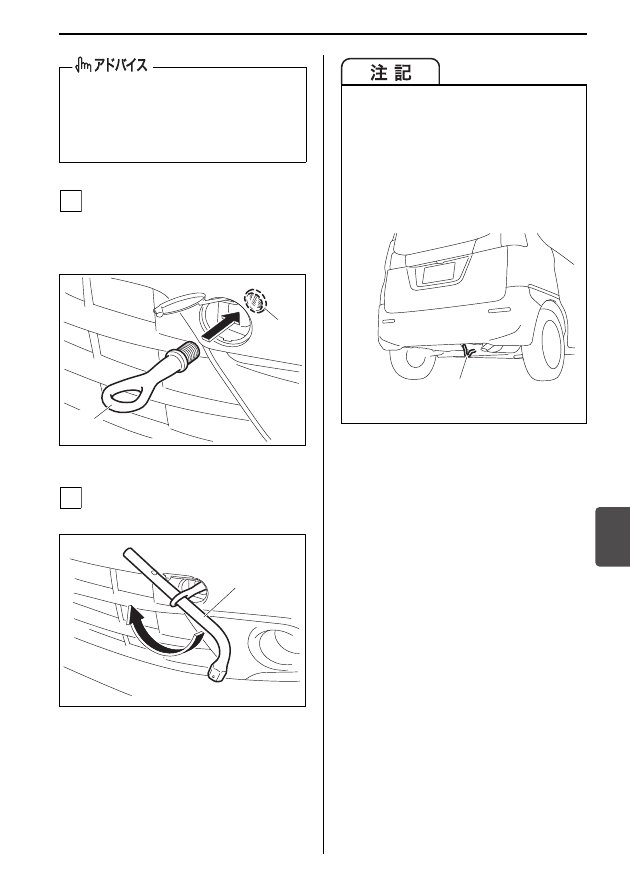

けん引フック差し込み口（4）にけ
ん引フック（5）を差し込み、手で
まわせなくなる程度まで締め付けま
す。

81P70400

ホイールナットレンチ（6）でけん
引フックをしっかり締め付けます。

81P70410



上図は代表例です。お車のタイプによ
り異なります。

外したけん引フックカバーは、粘着
テープなどで固定しておくとけん引中
に落ちたり、バンパーに当たったりし
にくくなります。

3

(4)

(5)

4

(6)



この車で他車をけん引することはで
きません。



フロント側およびリヤ側に装備され
ている※印のフックは、車を輸送する
ときの固定用フックです。けん引に
は使用しないでください。フックや
車体が破損するおそれがあります。

81P70420

※

7

万一のとき/そのほか

7-36

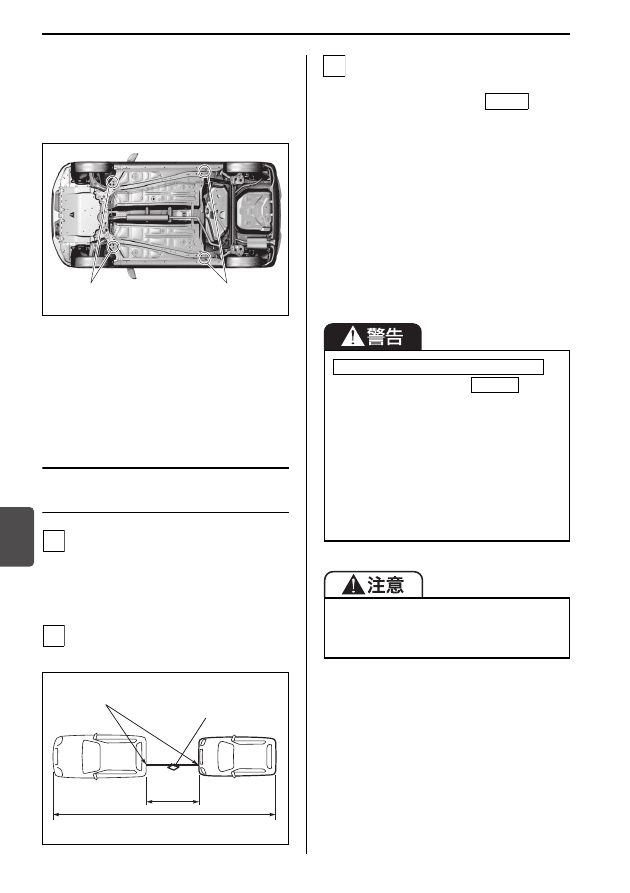

■ 積載車用の取り付け穴

積載車などに載せて搬送する場合は、前
輪後部および後輪前部の取り付け穴（長
穴）にロープをかけて固定します。

81P70490



上図は代表例です。お車のタイプによ
り異なります。

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。



ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布（30cm 平方
以上）を付けます。

64L70250

エンジンはかけたままにします。



エンジンがかからないときは、エ
ンジンスイッチを

（OFF）

以外の位置にします。



ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。



ステレオカメラ装備車の場合、エ
ンジンがかかっているときは、
デュアルカメラブレーキサポート
（DCBS）OFF スイッチを操作し
て作動停止の状態にします。
→ 4-42ページ（デュアルカメラ

ブレーキサポート（DCBS））

(7) 前輪後部の取り付け穴（長穴）
(8) 後輪前部の取り付け穴（長穴）

(7)

(8)

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю



エンジンスイッチを

（OFF）

の位置にしないでください。ハンドル
がロックされてまわせなくなります。



ブレーキ倍力装置が働かないため、
通常より強めにブレーキペダルを踏
んでください。



パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

3

LOCK

エンジンがかからない車の運転は

LOCK

7

万一のとき/そのほか

7-37

セレクトレバーを

 に入れます。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。



後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。

処置のしかた

事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。

負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。

事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。

相手方、事故の状況をメモします。

ご購入された販売店や保険会社へ連
絡します。

外傷がなくても医師の診断を
受けましょう

後遺症が出るおそれがあります。

故 障 や 鉛バッテリーあがりなどで、エ
ンジンスイッチを

 にしてブレー

キペダルを踏んだ状態でもセレクトレ
バーを

 からほかの位置へ動かせな

いときは、4-18 ページの手順でシフ
トロックを解除してください。

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。



けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。



やむをえずロープでけん引してもら
うときは、トランスミッション保護
のため、速度30 km/h以下、走行距
離30 km以内にしてください。

4

N

ON

P

5

万一、事故が起きたときは

1

2

3

4

5

8

サービスデータ

8-1

※適切なオイルのご使用方法については、2-32 ページの「エンジンオイルの規格／粘

度」をお読みください。0W-16 は新車時に充填されている燃費性能に優れたオイル
です。



油脂類などの交換時期、規定の冷却水濃度は、

「メンテナンスノート」をご覧ください。



指定外のトランスミッションフルード、ブレーキ液は絶対に入れないでください。

項

目

デ

ー

タ

燃料

使用燃料

無鉛レギュラーガソリン

タンク容量

2WD車

32 L

4WD車

30 L

エンジンオイル

（※）

グレード

エクスターF SN 0W-16
エクスターF SN/GF-5 0W-20
エクスターF SL 5W-30

規定量

オイル交換時

3.1 L

オイル、オイルフィルター同時交換時

3.3 L

トランス

ミッション

フルード

グレード

スズキCVTF グリーン2

規定量

5.73 L

トランスファー

オイル

（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.45 L

リヤデファレン

シャルオイル

（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

1.0 L

冷却水

グレード

スズキ純正スーパーロングライフクーラント（青色）

規定量

4.3 L

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

1.5 L

ブレーキ液

グレード

スズキ純正ブレーキフルード（DOT-3）

サービスデータ

サービスデータ

8

サービスデータ

8-2

※1 完全に放電させてしまったリチウムイオンバッテリーは、再充電することができ

ません。交換または廃棄については、スズキ販売店またはスズキ代理店にご相談
ください。

※2 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。

なお、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲー
ジによる測定が必要です。スズキ販売店またはスズキ代理店にご相談ください。

項    目

デ    ー    タ

スパークプラグ

タイプ

NGK：ILZKR6F11（イリジウム）

電極のすきま

1.0∼1.1 mm

バッテリー

タイプ

アイドリングストップ
システム非装備車

46B24L

アイドリングストップ
システム装備車

鉛バッテリー

N-55

リチウムイオン
バッテリー

点検不要

（※1）

フロント
ブレーキ

ディスク厚さ

（※2）

基準値（新品時）

17.0 mm

限度値

15.0 mm

リヤブレーキ

ドラム内径

（※2）

基準値（新品時）

180 mm

限度値

181 mm

ブレーキペダル

遊び

1∼8 mm

床板とのすきま

96 mm以上〔踏み込み力 300 N（31 kgf）〕

パーキング

ブレーキペダル

踏みしろ

6∼8 ノッチ〔踏み込み力 300 N（31 kgf）〕

ドライブベルト

たわみ量

自動調整式

ハンドル

遊び

0∼30 mm（ホイール外周）

タイヤ

ローテーション

5,000 km走行ごと

8

サービスデータ

8-3

■ 電球の容量



表に記載されている次の電球の場合、点検・交換の際はスズキ販売店またはスズキ代
理店にご相談ください。

※1 高電圧の電球を使用している、もしくは交換の際に高電圧部分に触れて感電の

おそれがあります。

※2 非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換と

なります。

名   称

ワット数（型式）

参照先

ヘッドライト

ハロゲン車

60/55 W（H4） 7-26ページ

ディスチャージ車

上向き

65 W（H9）

※1

下向き

35 W（D4R）

※1

LED車

LED

※2

車幅灯

標準車

ハロゲン車

5 W（W5W） 7-28ページ

ディスチャージ車

LED

※2

バンディット

LED

※2

方向指示器／
非常点滅表示灯

前面

21 W（WY21W） 7-28ページ

側面

フェンダー

5 W

※2

ドアミラー

LED

※2

後面

21 W（WY21W） 7-29ページ

制動灯

LED

※2

尾灯

5 W（W5W） 7-29ページ

後退灯

16 W（W16W） 7-30ページ

番号灯

5 W（W5W） 7-30ページ

前席室内灯

8 W

後席室内灯

10 W

荷室室内灯

5 W

ハイマウントストップランプ

LED

※2

フォグランプ

55 W（H11） 7-26ページ

LEDイルミネーション

LED

※2

8

サービスデータ

8-4

■ タイヤ／ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

標準タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

タイヤサイズ

空気圧

165/70R14 81S
165/65R15 81S

前輪

250 kPa (2.5 kgf/cm

2

)

後輪

220 kPa (2.2 kgf/cm

2

)

タイヤ

適合ホイール

リムサイズ

インセット

取り付けピッチ円直径

（PCD）

165/70R14 81S

14 4 1/2J

45 mm

100 mm

165/65R15 81S

15 5J
