Сузуки Лиана. Снятие и установка рулевой колонки

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

ВНИМАНИЕ Никогда оставляйте рулевую колонку в сборе в вертикальном положении на рулевом колесе с не снятым модулем надувной подушкой безопасности. Это может стать причиной травмы.

Отключите систему пассивной безопасности.

Снимите рулевое колесо, см. «Снятие и установка рулевого колеса».

Если необходимо снять контактную спираль и/или комбинированный переключатель, снимите их, см. «Снятие и установка контактной спирали и комбинированного переключателя».

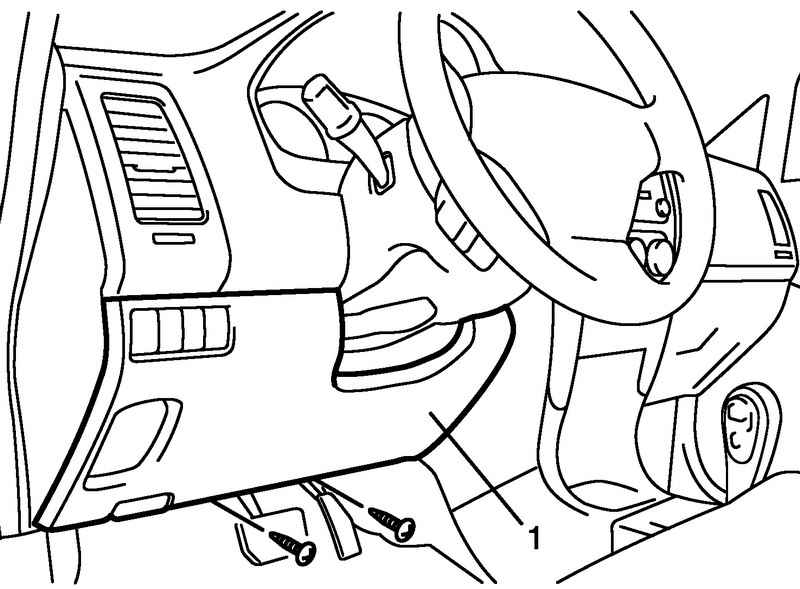

Рис. 5.11. Нижняя панель рулевой колонки

Снимите нижнюю панель рулевой колонки 1 (рис. 5.11).

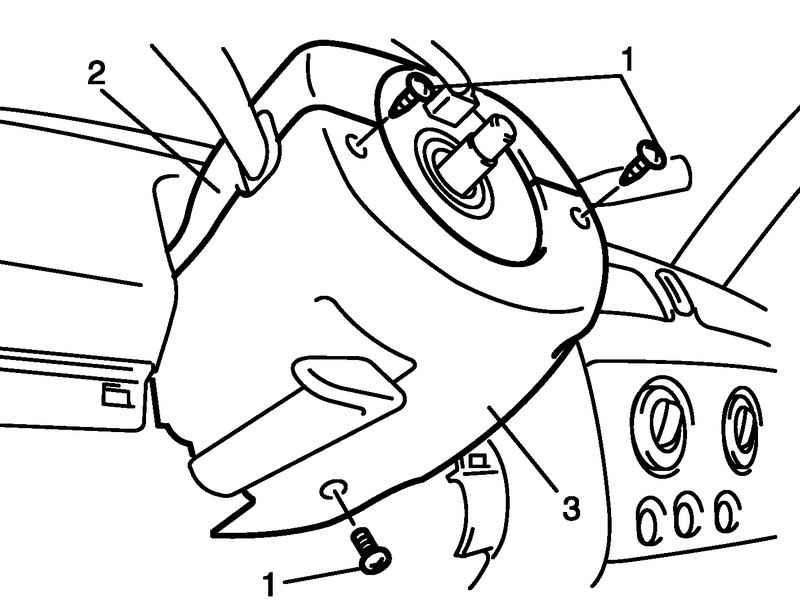

Рис. 5.12. Винты крепления верхней и нижней крышек рулевой колонки

Отверните винты крышки рулевой колонки 1 (рис. 5.12).

Отделите верхнюю облицовку рулевую колонки 2 от нижней 3, затем снимите облицовки (рис. 5.12).

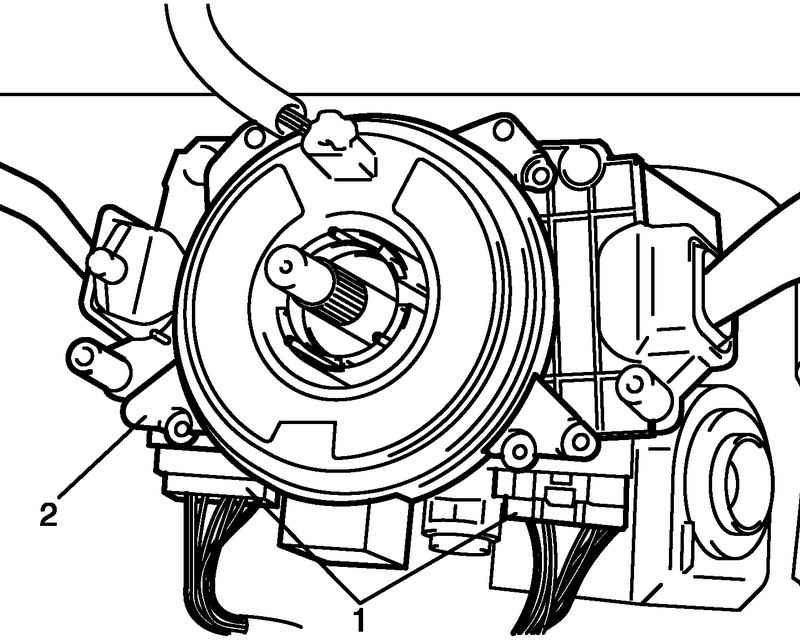

Рис. 5.20. Разъемы комбинированного переключателя

Отсоедините разъемы 1 от комбинированного переключателя 2 (рис. 5.20).

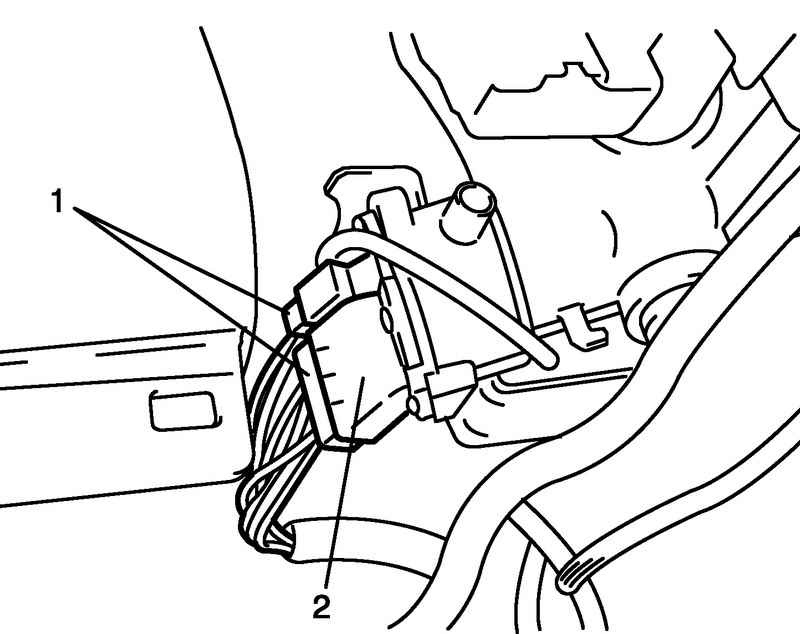

Рис. 5.21. Разъемы выключателя зажигания

Отсоедините разъемы 1 от выключателя зажигания 2 (рис. 5.21).

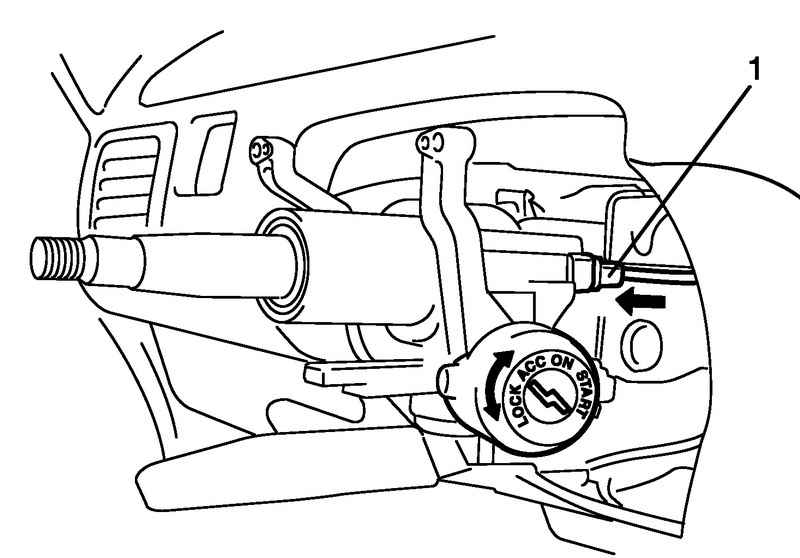

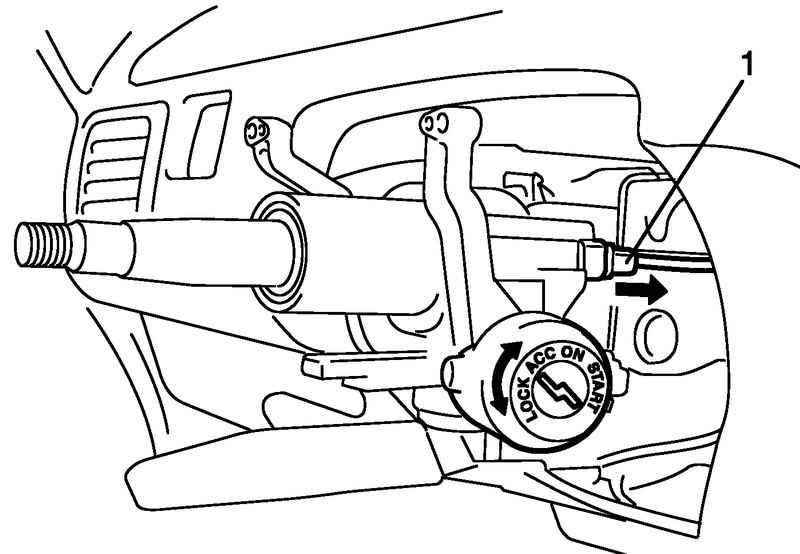

Рис. 5.22. Отсоединение трос блокировки переключения от выключателя зажигания

Для автомобилей с автоматической коробкой передач, отсоедините трос блокировки переключения 1 от выключателя зажигания, при этом выключатель зажигания должен быть в положении «ACC» (рис. 5.22).

После этого переведите выключатель зажигания в положение «LOCK» (рис. 5.22).

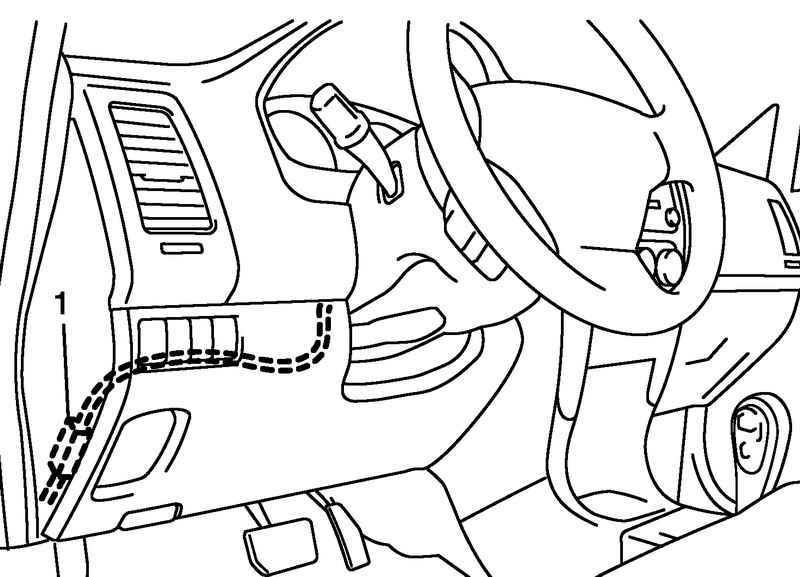

Рис. 5.14. Разъем звукового сигнала

Отсоедините разъем звукового сигнала (черный) и разъем надувной подушки безопасности (желтый) 1 от жгута приборной панели (рис. 5.14).

Снимите крышку эластичной муфты рулевого управления.

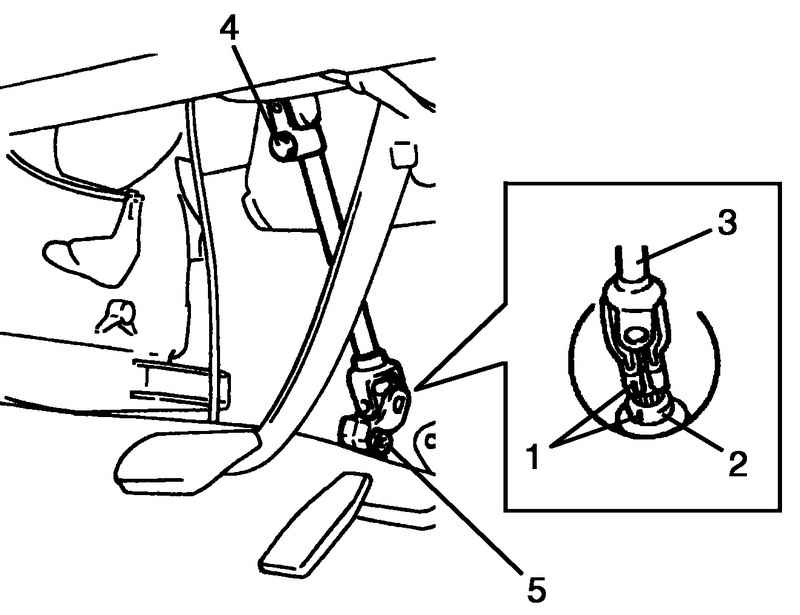

Рис. 5.23. Отсоединение нижнего вала рулевого управления от полого вала

Сделайте установочные метки 1 на валу 2 и шарнире нижнего вала рулевого управления 3 (рис. 5.23).

Ослабьте болт (со стороны рулевой колонки) 4 и отверните болт (со стороны вала) 5, отсоедините нижний вал рулевого управления 3 от вала 2 (рис. 5.23).

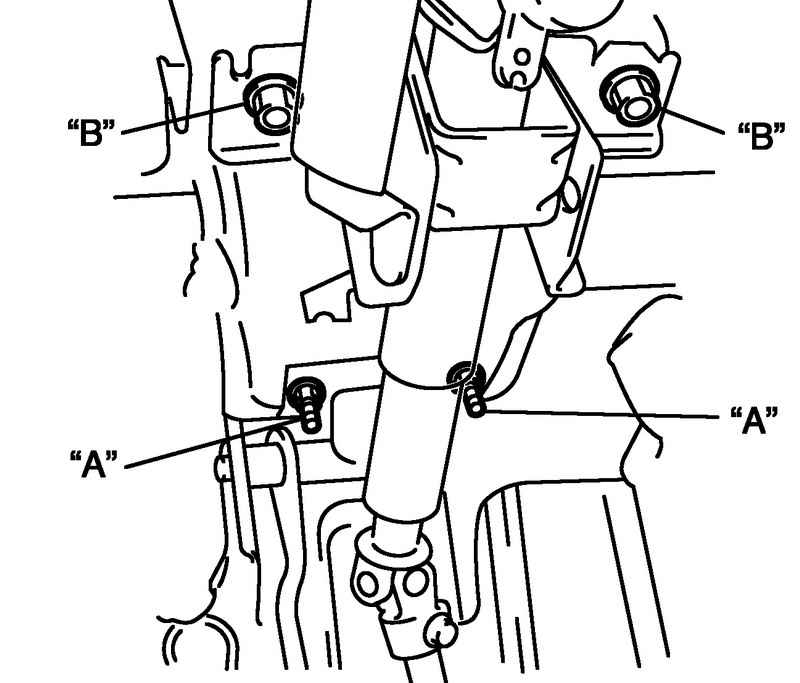

Рис. 5.24. Гайки крепления рулевой колонки

Отверните гайки крепления рулевой колонки («A», «B»)  (рис. 5.24).

Снимите рулевую колонку с автомобиля.

ВНИМАНИЕ Не разбирайте рулевую колонку. Если колонка или вал имеют повреждения, замените колонку в сборе.

Если необходимо снять выключатель зажигания с противоугонным устройством, снимите его.

Убедитесь, что передние колеса и рулевое колесо находятся в положении прямолинейного движения.

ВНИМАНИЕ После затяжки гаек крепления рулевой колонки, необходимо затянуть болты шарнира вала. Неправильная последовательность затяжки может привести к повреждению шарнира вала.

Если выключатель зажигания с противоугонным устройством снимался, установите его на место.

При установке новой рулевой колонки в сборе, нанесите установочную метку в то же самое место, где она находилась на снятой рулевой колонке.

Затяните гайки крепления номинальным усилием затяжки в порядке «A»–«B», как показано на рисунке 5.24.

Момент затяжки гаек крепления рулевой колонки (a): 14 Н·м.

Установите нижний вал 2 в полый вал 3 в соответствии с метками 4, сделанными перед снятием.

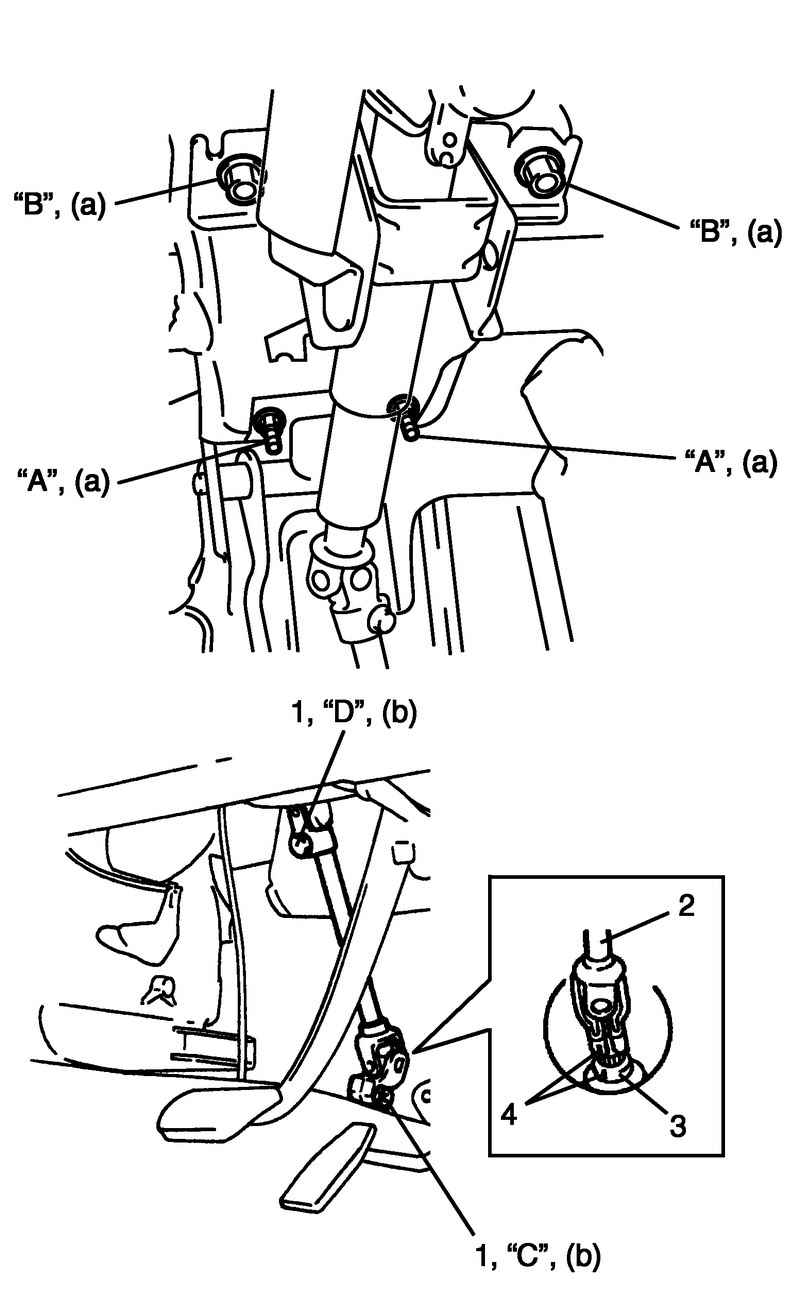

Рис. 5.25. Сборка валов рулевой колонки

Затяните болты 1 в порядке «C» – «D», как показано на рисунке 5.25, номинальным усилием затяжки.

Момент затяжки болтов шарнира рулевого вала (b): 25 Н·м.

Установите крышку эластичной муфты рулевого управления.

Рис. 5.26. Подключние троса блокировки переключения к выключателю зажигания

Для автомобилей с автоматической коробкой передач, подключите трос блокировки переключения 1 к выключателю зажигания, при этом выключатель зажигания должен быть в положении «ACC». Затем переведите выключатель зажигания в положение «LOCK» (рис. 5.26).

Если контактная спираль и комбинированный переключатель снимались, установите их на место.

Подключите следующие разъемы, отсоединенные при снятии:

– выключателя зажигания;

– комбинированного переключателя;

– звукового сигнала.

Установите верхнюю и нижнюю облицовки рулевой колонки 2, и закрепите винтами 1 (рис. 5.12).

Установите рулевое колесо.

Установите нижнюю панель рулевой колонки 1 (рис. 5.11).

Включите систему пассивной безопасности.

Подключите провод к отрицательному выводу аккумуляторной батареи.

ПРИМЕЧАНИЕ Автомобили после ДТП с повреждениями кузова и рулевой колонки (или со сработавшей надувной подушкой безопасности), могут иметь повреждения или нарушения регулировки рулевой колонки.
