Сузуки Лиана. Снятие и установка штанги стабилизатора передней подвески и/или втулок

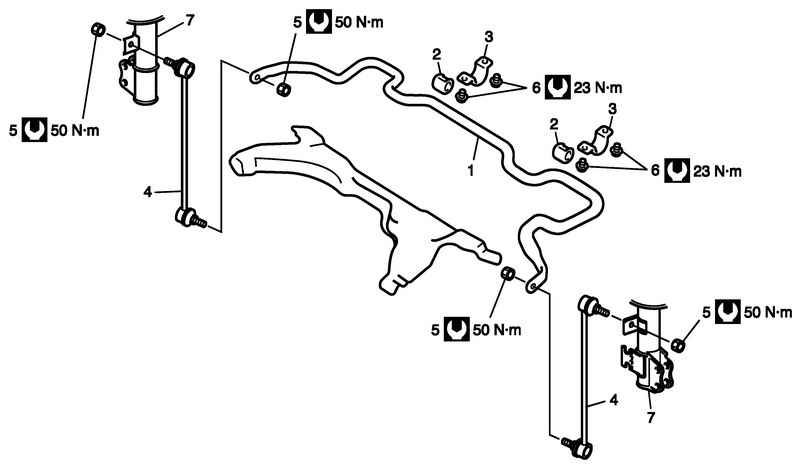

Рис. 4.19. Детали штанги стабилизатора передней подвески и/или втулок: 1 – стабилизатор поперечной устойчивости; 2 – втулка крепления; 3 – кронштейн крепления; 4 – муфта; 5 – стяжная гайка; 6 – болт крепления; 7 – стойка в сборе

Снятие

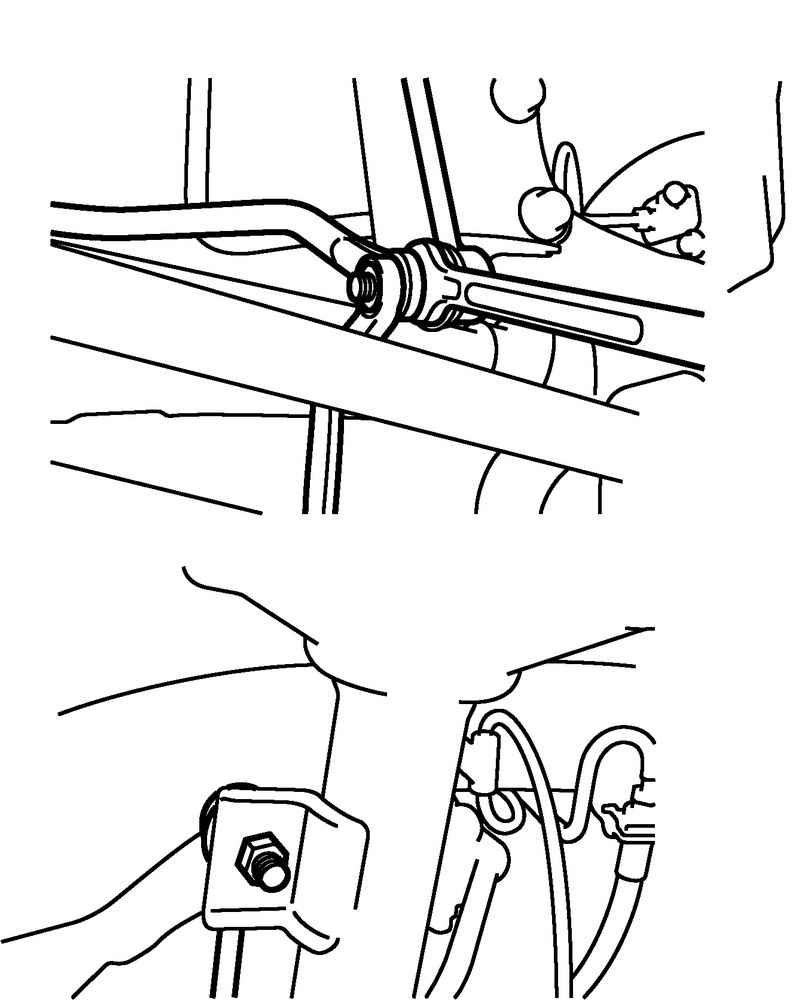

Рис. 4.20. Крепление стоек стабилизатора

Отсоедините стойки стабилизатора. При ослаблении гайки, удерживайте стойку гаечным ключом (рис. 4.20).

Снимите кронштейны крепления стабилизатора.

Снимите стабилизатор.

Установка

Соберите все детали в порядке, обратном снятию.

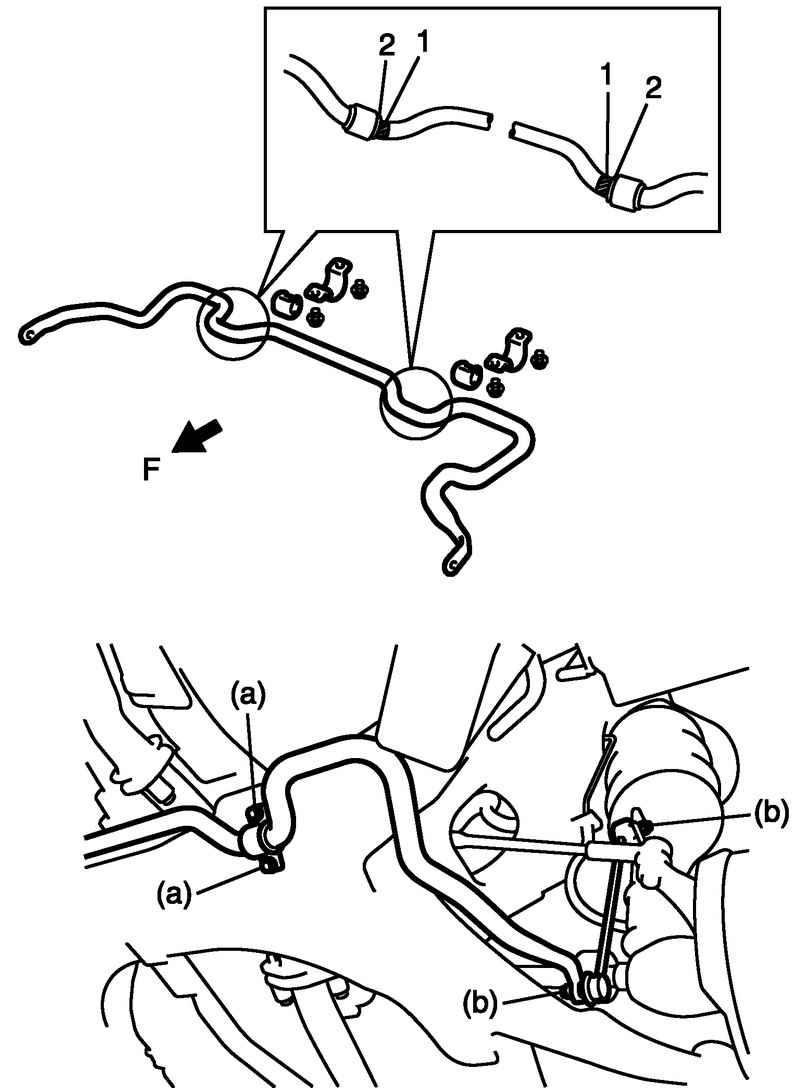

Рис. 4.21. Сборка и установка стоек стабилизатора

Совместив метки 1 на штанге стабилизатора поперечной устойчивости и торцевой поверхности втулки 2, затяните болты кронштейна крепления номинальным усилием затяжки (рис. 4.21).

ПРИМЕЧАНИЕ

Если метка отсутствует, совместите центр штанги стабилизатора поперечной устойчивости с центром автомобиля.

Момент затяжки болты кронштейна штанги стабилизатора поперечной устойчивости (a): 23 Н·м.

Затяните гайки номинальным усилием затяжки. При затяжке, удерживайте стойку гаечным ключом.

Момент затяжки гайки стабилизатора (b): 50 Н·м.
