Сузуки Лиана. Проверка коленчатого вала

Используя индикатор часового типа, измерьте биение центральной коренной шейки коленчатого вала. Вращайте коленчатый вал медленно. Если биение превышает предельное значение, замените коленчатый вал.

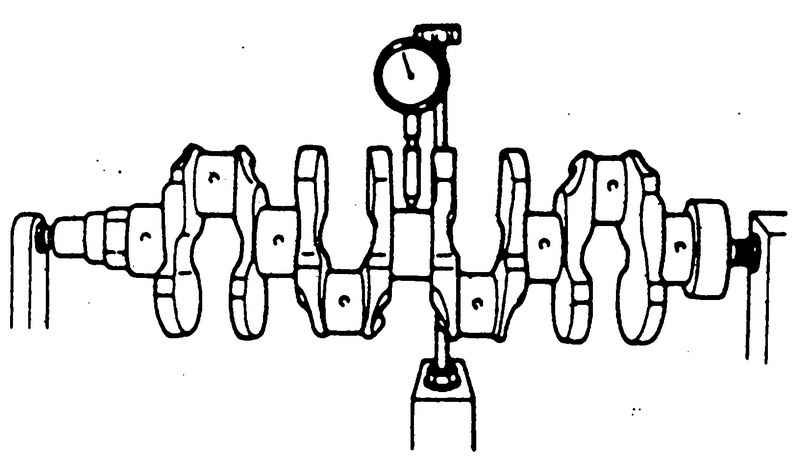

Рис. 2.164. Проверка биения коленчатого вала

Предельное значение биения: 0,04 мм.

При измерении величины осевого свободного хода коленчатый вал должен быть установлен в блоке цилиндров как обычно, то есть упорный подшипник 1 и крышки коренных подшипников должны находиться на своих местах.

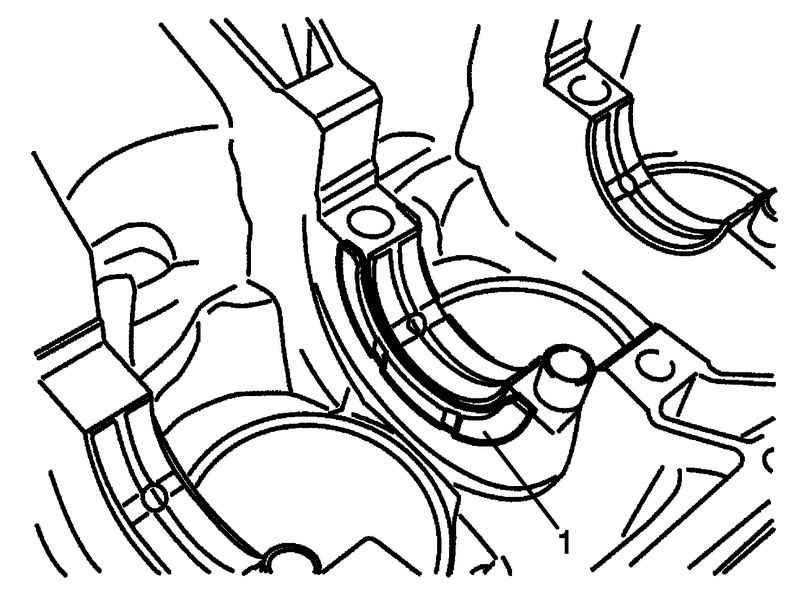

Рис. 2.165. Упорный подшипник

Номинальная толщина упорного подшипника коленчатого вала: 2,470–2,520 мм.

Увеличенный размер 0,125 мм: 2,533–2,583 мм.

Постепенно затяните болты крышки подшипника №1 1–10 и крышки подшипника №2 11–20 следующим образом.

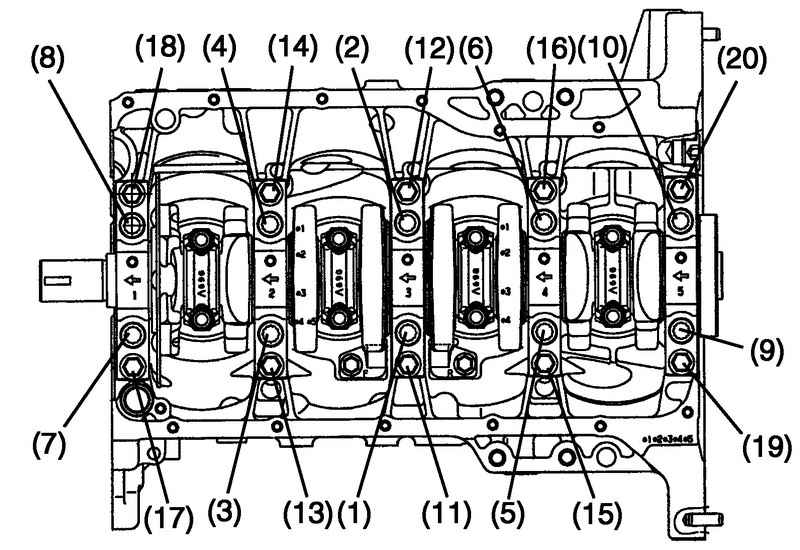

Рис. 2.166. Порядок затягивания болтов крепления крышек подшипников №1 и №2

Затяните болты 1–10 моментом 30 Н·м в указанном на рисунке 2.166 порядке.

Таким же образом, как и при выполнении операции (1) затяните болты моментом 50 Н·м.

Таким же образом, как и при выполнении операции (1), доверните болты на 60°.

Затяните болты 11–20 моментом 22 Н·м в указанном на рисунке порядке.

Болт крепления крышки коренного подшипника коленчатого вала №1 (1–10): затяните моментом 30 Н·м, 50 Н·м и доверните на 60°

Болт крепления крышки коренного подшипника коленчатого вала №2 (11–20): затяните моментом 22 Н·м.

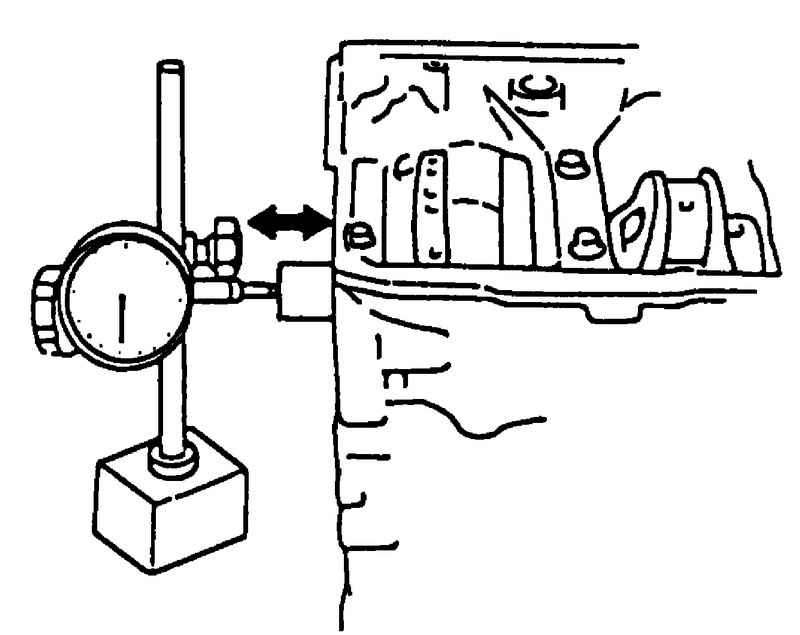

Рис. 2.167. Измерение осевого смещения коленчатого вала

Используйте индикатор часового типа для измерения смещения в осевом направлении коленчатого вала.

Если результат измерения превышает предельное значение, замените упорный подшипник новым номинального размера или увеличенного размера, чтобы привести осевой зазор в норму.

Номинальное значение: 0,11–0,31 мм.

Предельное значение: 0,35 мм.

ПРИМЕЧАНИЕ После проверки осевого свободного хода, удостоверьтесь что деформация болтов крышки подшипника №1 не превышает предельного значения.

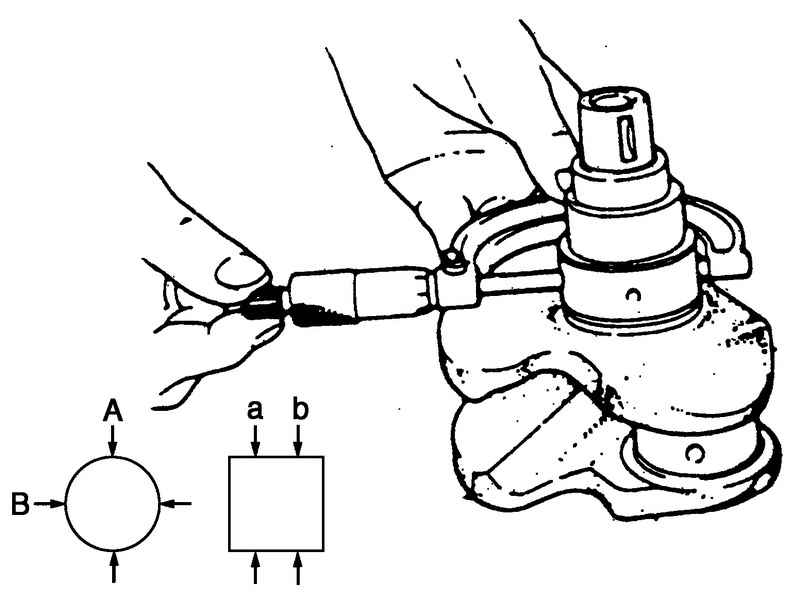

Рис. 2.168. Измерение диаметра шейки коленчатого вала: «A»–«B» – овальность; «a»–«b» – конусность

Неравномерность износа шейки коленчатого вала определяется по разнице диаметров в поперечном сечении или по длине сечения. Эта разница определяется по показаниям микрометра. Если любая из коренных шеек коленчатого вала имеет повреждения или следы нерав№ного износа, то есть, имеет место превышение предельного значения, прошлифуйте шейку или замените коленчатый вал.

Предельное значение по овальности и конусности 0,01 мм.
