Сузуки Гранд Витара. Коды диагностики неисправностей

Коды диагностики неисправностей

Проверка диагностического кода неисправностей (КДН)

С использованием сканирующего устройства «SUZUKI»

ПОРЯДОК ВЫПОЛНЕНИЯ

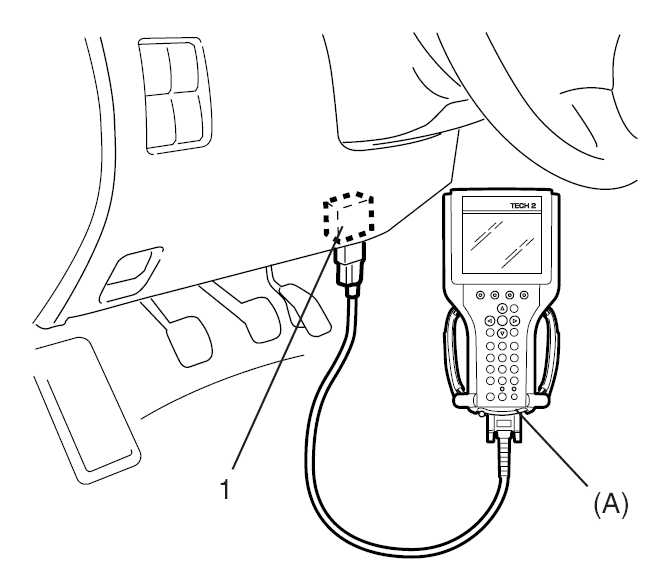

Подготовить сканирующее устройство «SUZUKI». При выключенном зажигании, присоединить устройство к разъему канала передачи данных (КПД) (1), находящемуся под приборной панелью со стороны кресла водителя. Дополнительное устройство (А): сканирующее устройство «SUZUKI». Включите зажигание. Прочтите диагностический код неисправности, изображенный на дисплее сканирующего устройства «SUZUKI» и распечатайте его или запишите. Для дополнительной информации см. Справочник механика. Если процесс передачи информации между блоком управления кузовной электроники и сканирующим устройством «SUZUKI» невозможен, проверьте, осуществляется ли этот процесс с блоком управления на другом автомобиле. Если процесс передачи информации в данном случае осуществляется, сканирующее устройство «SUZUKI» находится в исправном состоянии. Тогда проверьте разъем канала передачи данных и последовательную цепь, находящуюся в автомобиле, с которой процесс передачи информации осуществить не удалось. После завершения проверки, выключите зажигание и отсоедините сканирующее устройство «SUZUKI» от разъема канала передачи данных.

Без использования сканирующего устройства «SUZUKI»

ПОРЯДОК ВЫПОЛНЕНИЯ

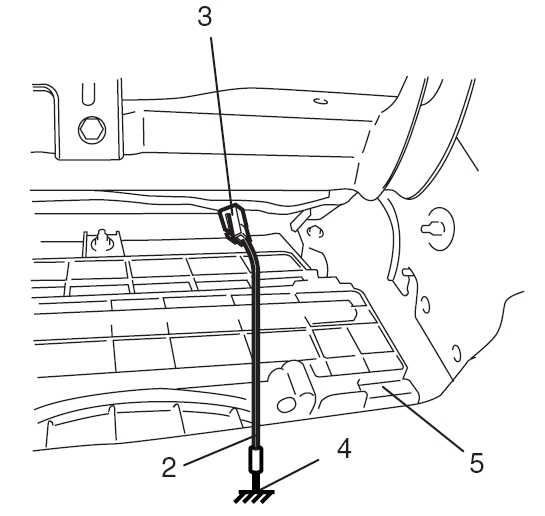

Проверьте, что с включением зажигания включился и дисплей «Часы/Темп». Используя ремонтный провод (2), заземлите контакт диагностического коммутатора в месте контрольного соединения (3). При включенном зажигании и неработающем двигателе, прочтите КДН, изображенный на дисплее «Часы/Темп». Найдите соответствие в Таблица диагностического кода неисправности (КДН). После того, как проверка будет закончена, выключите зажигание и отсоедините ремонтный провод от места контрольного соединения. 2 — ремонтный провод 3 — контрольное соединение 4 — «масса» корпуса 5 — фрагмент воздухозаборника
