Система управления полным приводом
Когда выключатель полного привода включен переключением рычага переключения передач, электронный блок управления (ЕСМ/РСМ) (у моделей с двигателями G16 и J20) или контроллер полного привода приводит в действие (активирует) воздушный насос. Затем положительное давление поступает из воздушного насоса в пускатель, установленный на корпусе дифференциала, и заставляет муфту блокировки оси контактировать со свободной втулкой оси в корпусе дифференциала, что создает режим полного привода. Только при движении в режиме полного привода передние оси присоединяются к корпусу дифференциала, и освобождаются, когда используется привод на два колеса (или когда рычаг переключения передач переключен в положение N), снижая тем самым потерю мощности.
|
|
|

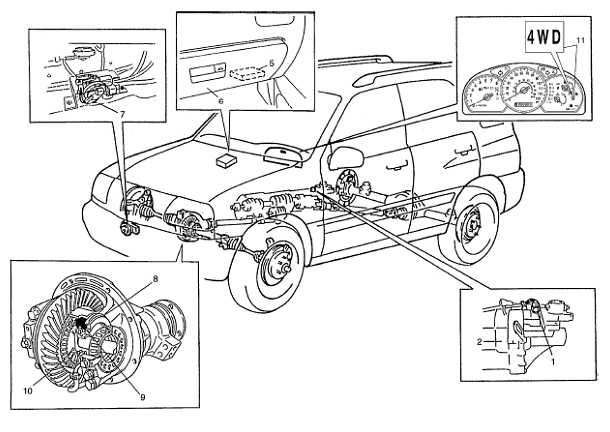

1 — выключатель полного привода
|
7 — воздушный насос
|
