Проверка электросхемы света
Таблица диагностики неполадок В-1. Проверка электросхемы лампочки «Повышающая передача выключена»

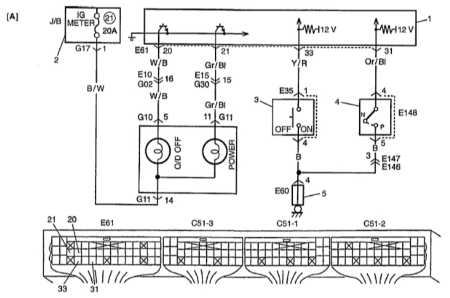

Схема электропроводки
Двигатели G16/J20
|
|
|
1 — блок электронного управления
|
4 — выключатель переключения питания/норма
|
Выявление неполадок
|
Шаг |
Действие |
Да |
Нет |
|
1 |
Проверка электросхемы лампочки «Повышающая передача выключена»: При выключенном выключателе зажигания отсоедините сцепки от электронного блока управления. При помощи сервисного провода соедините контакт отсоединенной сцепки электронного блока управления Е61-20 (у двигателей G16/J20) и «землю» Включается лампочка «Повышающая передача выключена» при включенном ключе зажигания? |
Плохое соединение контакта Е61-20 (у двигателей G16/J20). Если все нормально, замените на исправный блок электронного управления и перепроверьте |
Сгорела лампочка или неисправная проводка “W/B”, “B/W” |
Таблица диагностики неполадок В-2. Проверка электросхемы индикатора «Повышающая передача выключена» (индикатор «Повышающая передача выключена» горит устойчиво)
Схема электропроводки
См. Таблицу B-1 в данном Разделе.
Выявление неполадок
|
Шаг |
Действие |
Да |
Нет |
|
1 |
Проверьте состояние выключателя прерывания повышающей передачи. Нажмите кнопку выключателя прерывания повышающей передачи (1) Лампочка «Повышающая передача выключена» горит устойчиво? |
Переходите к шагу 2 |
Система в порядке |
|
2 |
Проверьте схему лампочки на короткое замыкание Выключите ключ зажигания и отсоедините разъемы электронного блока управления Включите ключ зажигания Лампочка «Повышающая передача выключена» горит устойчиво? |
Цепь “W/B” замкнута на «землю» |
Переходите к шагу 3 |
|
3 |
Проверьте цепь выключателя прерывания повышающей передачи При выключенном выключателе прерывания повышающей передачи проверьте сопротивление между контактом Е61-33 (у двигателей G16/J20) отсоединенного разъема электронного блока управления и заземлением кузова Есть соединение? |
Переходите к шагу 4 |
Проверьте цепь заземления электронного блока управления на разрыв. Если цепь заземления в порядке, замените на исправный блок электронного управления и перепроверьте |
|
4 |
Проверьте работу выключателя прерывания повышающей передачи Снимите консольную коробку Отсоедините разъем выключателя прерывания повышающей передачи Проверьте соединение между контактами выключателя в каждом из приведенных ниже положений: Выключатель отпущен: Нет соединения Выключатель нажат: Есть соединение Результат проверки удовлетворительный? |
Цепь “Y/R” замкнута на «землю» |
Замените выключатель прерывания повышающей передачи |
Рисунок [A] для шага 1
|
1 — (Когда ключ зажигания включен)
|
Рисунок [B] для шага 4
|
2 — Когда отсоединен разъем выключателя прерывания повышающей передачи)
|
Таблица диагностики неполадок В-3. Проверка электросхемы лампочки «Питание» (при включении зажигания двигатель запускается, а лампочка «Питание» не горит)

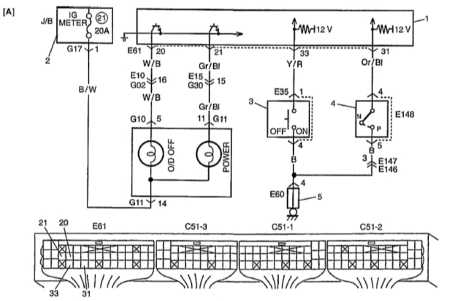

Схема электропроводки
Двигатели G16/J20
|
|
|
1 — блок электронного управления
|
4 — выключатель переключения питания/норма
|
Выявление неполадок
|
Шаг |
Действие |
Да |
Нет |
|
1 |
Проверка электроцепи лампочки «Питание»: При выключенном выключателе зажигания отсоедините сцепки от электронного блока управления При помощи специального провода соедините с «землей» контакт Е61-21 (у двигателей G16/J20) отсоединенной сцепки электронного блока управления Включается лампочка «Питание» при включенном выключателе зажигания? |
Плохое соединение контакта Е61-21 (у двигателей G16/J20). Если все в порядке, замените на исправный блок электронного управления и перепроверьте |
Сгорела лампочка или неисправная проводка “Gr/Bl”, “B/W” |
Таблица диагностики неполадок В-4. Проверка электросхемы лампочки «Питание» (индикатор «Питание» горит устойчиво)
Схема электропроводки
См. Таблицу B-3 в данном разделе.
Выявление неполадок
|
Шаг |
Действие |
Да |
Нет |
|
1 |
Проверьте положение выключателя переключения «Питание/норма» Кнопка выключателя находится в «нормальном» положении? |
Переходите к шагу 2 |
Установите выключатель переключения «Питание/норма» в «нормальное» положение |
|
2 |
Проверьте цепь лампочки на короткое замыкание Выключите ключ зажигания и отсоедините разъемы электронного блока управления Включите ключ зажигания Лампочка «Питание» горит устойчиво? |
Цепь “Gr/Bl” замкнута на «землю» |
Переходите к шагу 3 |
|
3 |
Проверьте цепь выключателя переключения «Питание/норма» При выключенном выключателе переключения «Питание/норма» проверьте сопротивление между контактом Е61-31 (у двигателей G16/J20) отсоединенной сцепки электронного блока управления и заземлением кузова Есть соединение? |
Переходите к шагу 4 |
Проверьте цепь заземления электронного блока управления на разрыв. Если цепь в порядке, замените на исправный блок электронного управления и перепроверьте |
|
4 |
Проверьте работу выключателе переключения «Питание/норма» Снимите выключатель переключения «Питание/норма» Проверьте соединение между контактами “a” и “b” в каждом указанном ниже положении: Нормальное положение: нет соединения Положение «Питание»: есть соединение Результат проверки удовлетворительный? |
Цепь “Or/Bl” замкнута на «землю» |
Замените выключатель переключения «Питание/норма» |
Рисунок [A] для шага 1
|
1 — нормальное положение
2 — положение «Питание» 3 — нажать 4 — снова нажать, чтобы отпустить |
Рисунок [B] для шага 4
|
5 — выключатель переключения «Питание/норма» |
