Сузуки Гранд Витара. Расположение компонентов АBS

Расположение компонентов АBS

ЛЗ колесо

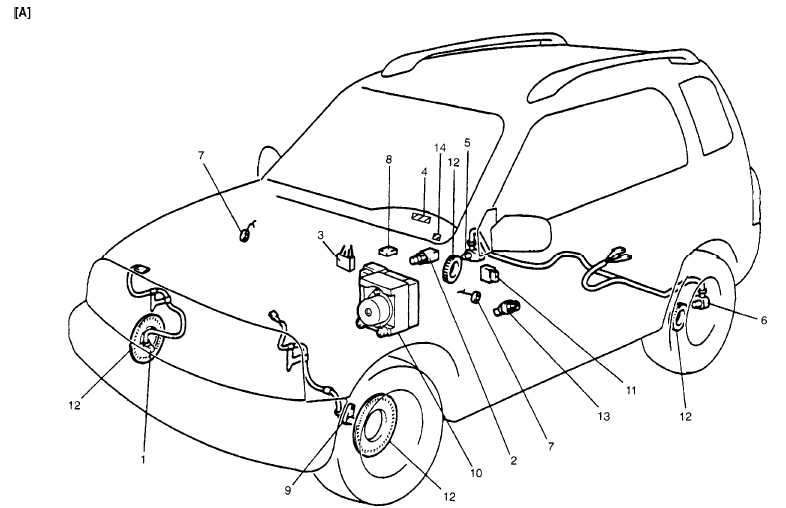

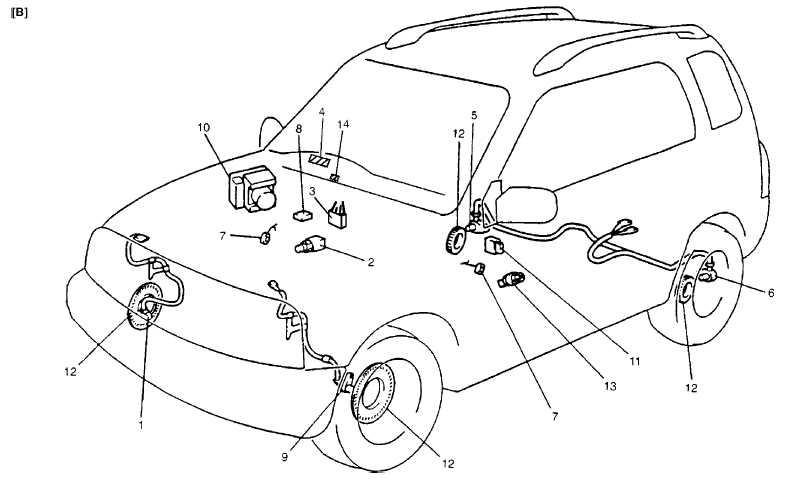

1 — сенсор скорости колеса (правый передний)
2 — переключатель стоп-сигнала
3 — разъем канала данных
4 — сигнальная лампа "АБС"
5 — сенсор скорости колеса (ПЗ)
6 — сенсор скорости колеса (ЛЗ)
7 — земля
8 — разъем диагностики (черный для модели с откидным верхом, синий для остальных)

9 — сенсор скорости колеса (ЛП)
10 — гидравлический блок АБС/сборка модуля управления (с АБС реле двигателя насоса и отказоустойчивый реле)
11 — G-сенсор
12 — ротор сенсора скорости колеса (кольцо)
13 — 4WD переключатель
14 — сигнальная лампа (сигнальная лампа тормоза)

ПЗ колесо
