IM(diag)-8

Subaru Select Monitor

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

8) Появились ли на дисплее буквы OK?
Если да, переходите к шагу 9).
Если нет, переходите к шагу 10).
9) По результатам диагностики короткое замы-
кание в цепи не выявлено. Завершите провер-
ку линии связи.
10) Если выявлена неисправность, отремонти-
руйте жгут проводов. <См. IM(diag)-21, КДН
P1572 НЕИСПРАВНОСТЬ ЦЕПИ ИММОБИ-
ЛАЙЗЕРА (КРОМЕ ЦЕПИ АНТЕННЫ), Процеду-
ра диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

IM(diag)-9

Считывание кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

6. Считывание кодов

диагностики
неисправностей (КДН)

A: ПОРЯДОК РАБОТЫ

1. БЛОК ECM ДВИГАТЕЛЯ

1) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
2) На экране дисплея «System Selection Menu»
выберите пункт {Engine Control System} и на-
жмите клавишу [YES].
3) Нажмите клавишу [YES] после того, как на
экране появится информация о типе двигателя.
4) На экране дисплея «Engine Diagnosis» выбе-
рите пункт {DTC Display}, а затем нажмите кла-
вишу [YES].
5) На экране дисплея «Diagnostic Code(s)
Display», выберите пункт {Current Diagnostic
Code(s)} или {History Diagnostic Code(s)} и на-
жмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. “РУКОВОДСТВО ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. IM(diag)-15, СПИСОК, Список
кодов диагностики неисправностей (КДН).>

2. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

1) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
2) На экране дисплея «System Selection Menu»
выберите пункт {Integ. unit mode} и нажмите
клавишу [YES].
3) Нажмите клавишу [YES] после того, как на
дисплее покажется экран дисплея {Integ. unit
mode}.
4) На экране дисплея «Integ. unit failure diag»
выберите пункт {DTC Display}, а затем нажмите
клавишу [YES].

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. “РУКОВОДСТВО ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. IM(diag)-15, СПИСОК, Список
кодов диагностики неисправностей (КДН).>

IM(diag)-10

Режим очистки памяти

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

7. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. БЛОК ECM ДВИГАТЕЛЯ

1) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
2) На экране дисплея «System Selection Menu»
выберите пункт {Engine Control System} и на-
жмите клавишу [YES].
3) Нажмите клавишу [YES] после того, как на
экране появится информация о типе двигателя.
4) На экране дисплея «Engine Diagnosis» выбе-
рите пункт {Clear Memory}, а затем нажмите
клавишу [YES].
5) Когда на экране дисплея покажется надпись
“Done”, переведите выключатель электропи-
тания Subaru Select Monitor и замок зажигания
в положение OFF.

ПРИМЕЧАНИЕ:
• После завершения очистки памяти необхо-
димо инициализировать электромагнитный
клапан регулирования подачи воздуха в режи-
ме холостого хода. Для выполнения этой про-
цедуры, переведите замок зажигания в поло-
жение ON. Перед запуском двигателя сделай-
те трехсекундную паузу.
• Для ознакомления с детальным описанием
процедуры см. “РУКОВОДСТВО ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.

2. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

1) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
2) На экране дисплея «System Selection Menu»
выберите пункт {Integ. unit mode} и нажмите
клавишу [YES].
3) Нажмите клавишу [YES] после того, как на
дисплее покажется экран дисплея {Integ. unit
mode}.
4) На экране дисплея «Integ. unit mode» выбе-
рите пункт {Clear Memory}, а затем нажмите
клавишу [YES].
5) Когда на экране дисплея покажется надпись
“Done”, переведите выключатель электропи-
тания Subaru Select Monitor и замок зажигания
в положение OFF.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры см. “РУКОВОДСТВО ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.

IM(diag)-11

Диагностическая таблица для контрольной лампы противоугонной системы

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

8. Диагностическая таблица для контрольной лампы

противоугонной системы

A: ПРОВЕРКА

1. ПРОВЕРКА ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПРОТИВОУГОННОЙ СИСТЕМЫ

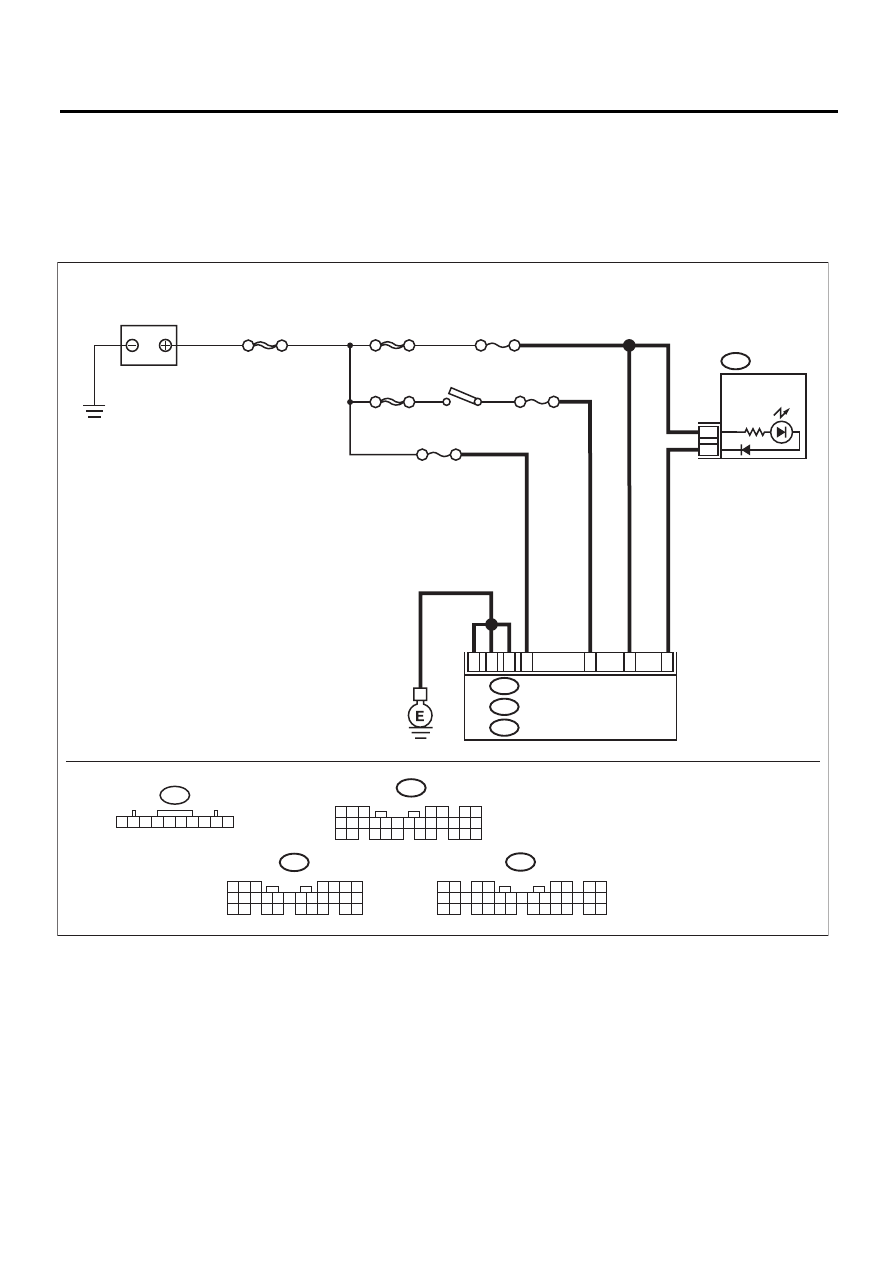

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ГЛАВНЫЙ SBF

SBF-3

АККУМУЛЯТОР

ПРЕДУПРЕЖ-
ДАЮЩЕЕ
ТАБЛО

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

i116

F/B No.7

F/B No.12

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

A33

C2

B7

C9

C8

2

1

A1

M/B No.8

SBF-8

B22

i84

A:

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

i84

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

A:

C:

B:

КОНТРОЛЬНАЯ
ЛАМПА ОХРАН-
НОЙ СИГНА-
ЛИЗАЦИИ

i116

1 2 3 4 5 6 7 8 9 10

IM-00220
