Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

1. Общие сведения

А: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

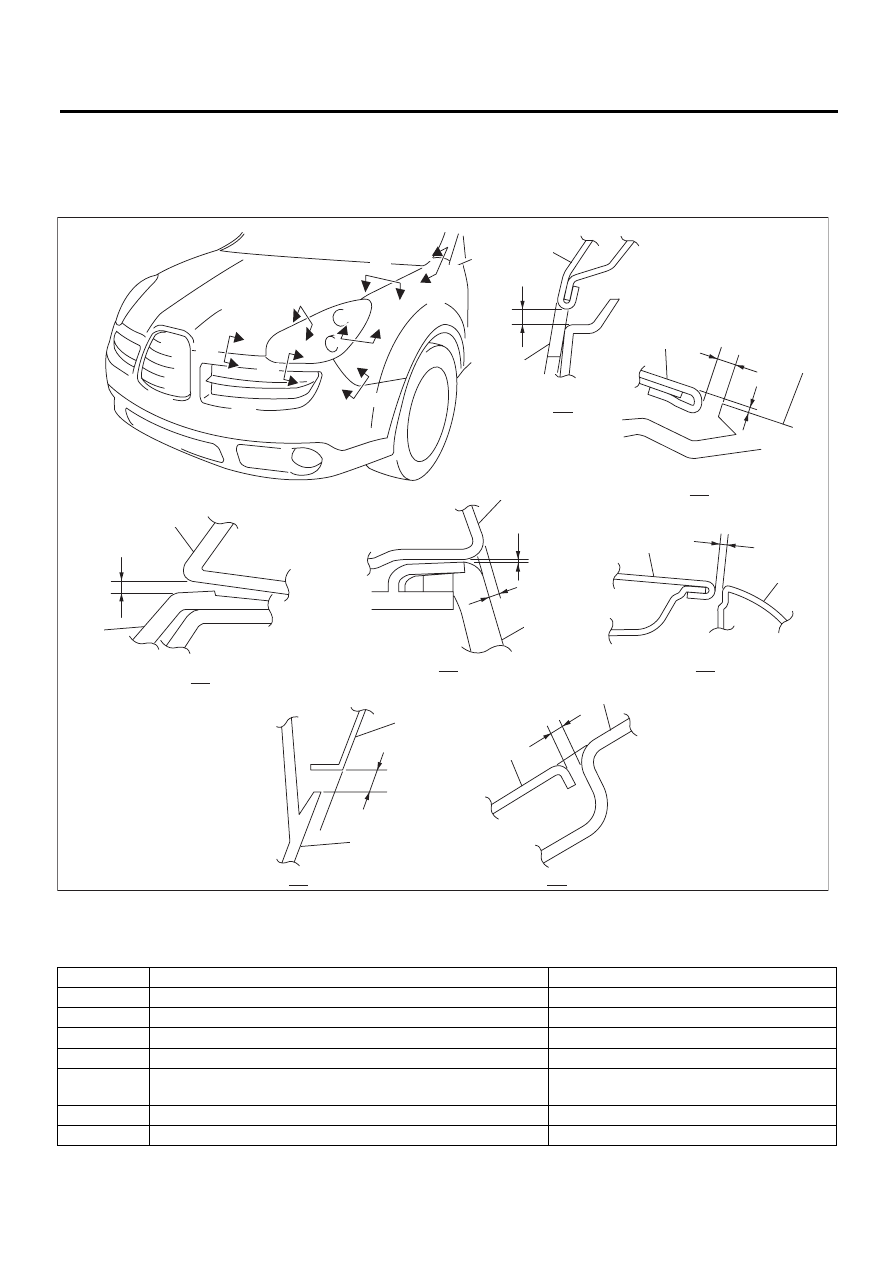

1. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

(1)

Передний бампер

(3)

Передняя фара

(5)

Передняя стойка

(2)

Панель капота

(4)

Панель переднего крыла

Разрез

Деталь

Технические условия

(A)

От панели капота до переднего бампера

5,0

±1,0 мм (0,20±0,04 дюйма)

(B)

От панели капота до фары

3,5

±1,0 мм (0,14±0,04 дюйма)

(C)

От фары до переднего бампера

3,0

±1,0 мм (0,12±0,04 дюйма)

(D)

От фары до панели переднего крыла

2,0

±1,0 мм (0,08±0,04 дюйма)

(E)

От переднего бампера до панели переднего крыла

E1: 0,7

±0,5 мм (0,03±0,02 дюйма)

E2: 0,3 — 0,4 мм (0,012 — 0,016 дюйма)

(F)

От панели переднего крыла до передней стойки

2,0

±0,5 мм (0,08±0,02 дюйма)

(G)

От панели капота до переднего бампера

3,5

±1,0 мм (0,14±0,04 дюйма)

EB-00347

(A)

(B)

(E)

(G)

(D)

(F)

(2)

(2)

(4)

(1)

(2)

(4)

(4)

(4)

(5)

(3)

(3)

(1)

(3)

B1

E2

E1

B2

(F)

(G)

(D)

(E)

(C)

(A)

(B)

(1)

(C)

EB-3

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

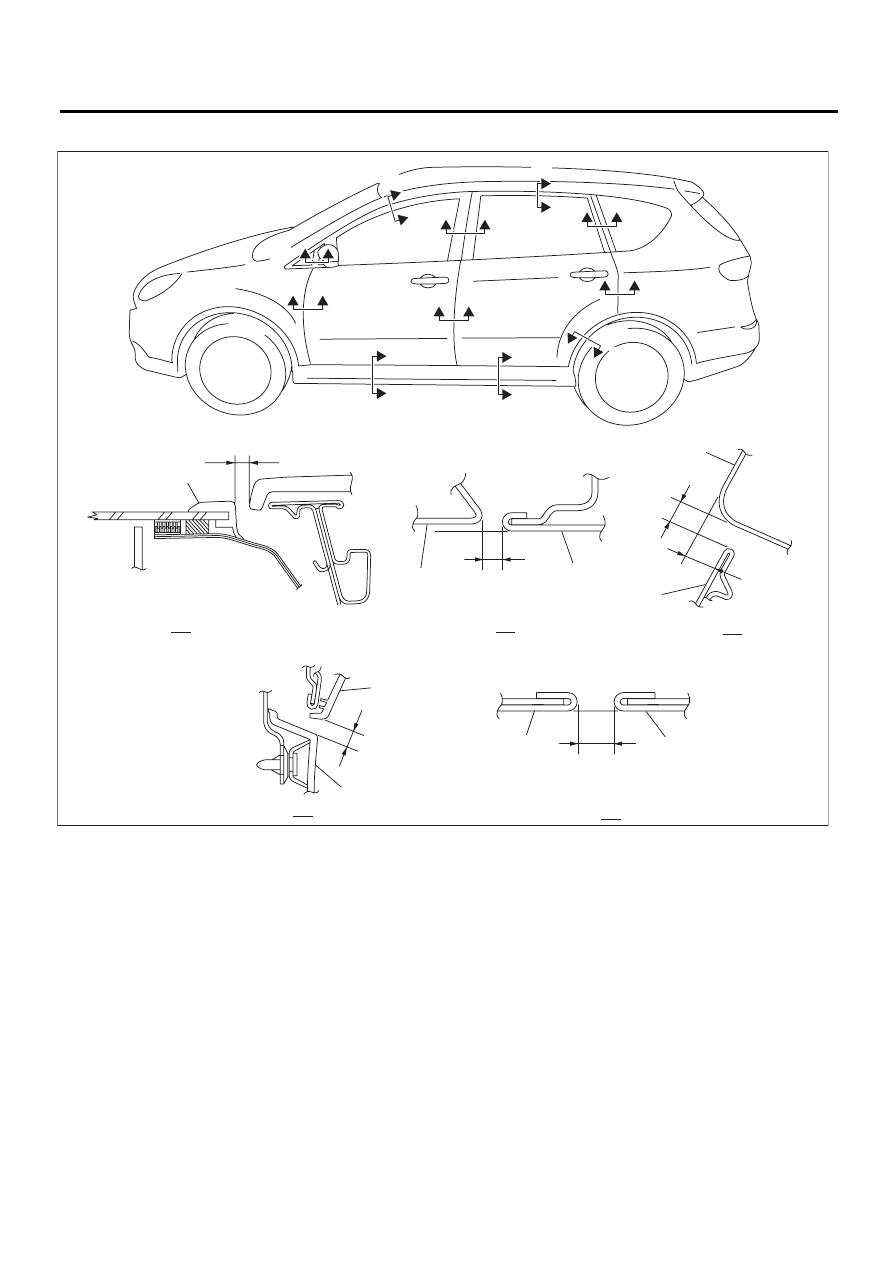

2. БОКОВАЯ ЧАСТЬ КУЗОВА

(A)

(B)

(E)

(D)

(1)

(2)

(3)

(6)

(7)

(8)

(8)

(8)

(9)

C2

C1

(C)

(I)

(C)

(E)

(C)

(A)

(B)

(F)

(D)

(D)

(H)

(G)

EB-00318
