ET-28

Блок управления камеры заднего вида

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

23.Блок управления камеры

заднего вида

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю часть внутренней отделки
задней боковой панели кузова (левой). <См.
EI-45, СНЯТИЕ, Внутренняя отделка задней
боковой панели кузова.>

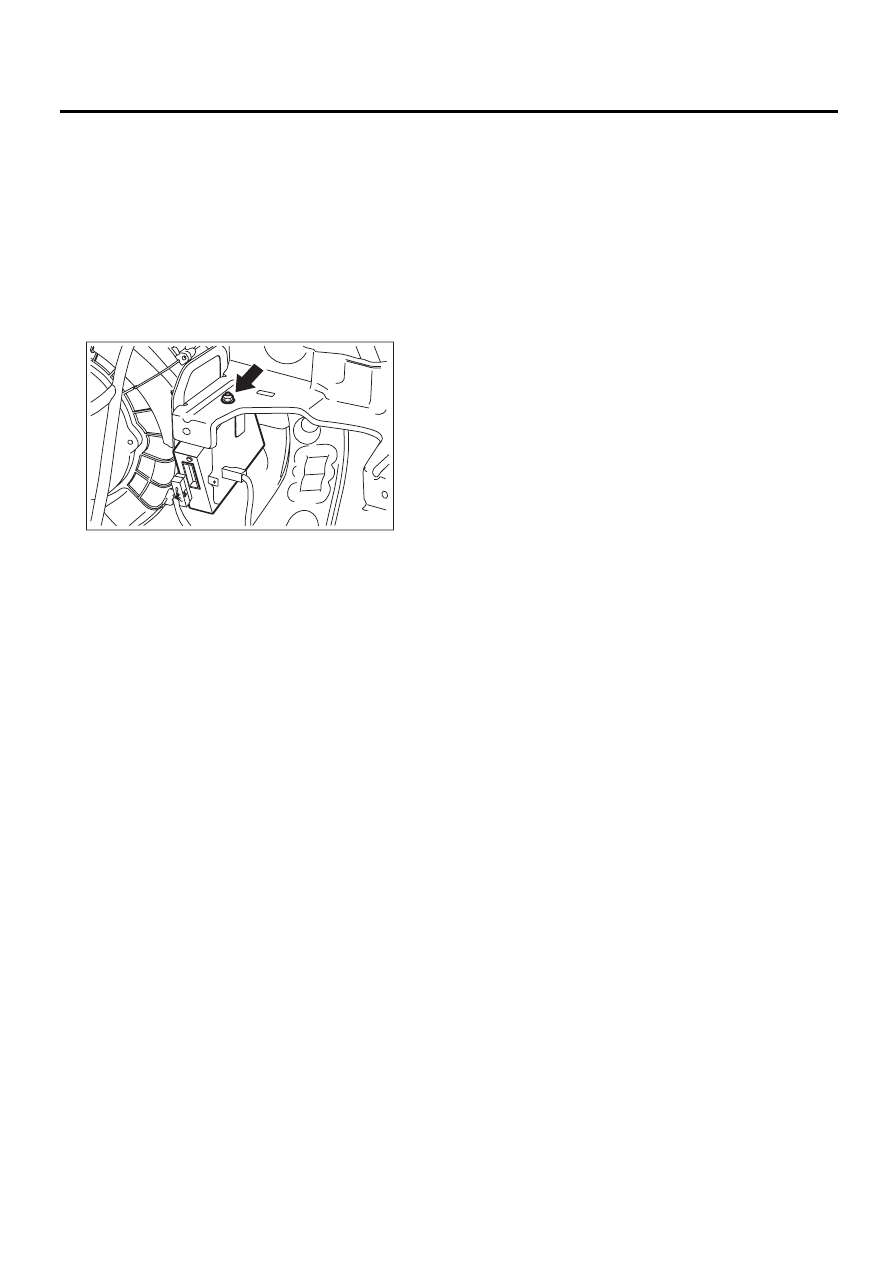

3) Отверните гайку, отсоедините разъем и сни-
мите блок управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Обязательно выставьте маркер камеры задне-
го вида после обратной установки. <См. ET-8,
РЕГУЛИРОВКА, Система камеры заднего ви-
да.>

ET-00222

ET-29

Мультиинформационный дисплей (MFD)

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

24.Мультиинформационный

дисплей (MFD)

A: СНЯТИЕ

<См. ET-23, СНЯТИЕ, Дисплей системы навига-
ции.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-30

Многофункциональный переключатель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

25.Многофункциональный

переключатель

A: СНЯТИЕ

<См. ET-25, СНЯТИЕ, Выключатель системы
навигации.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-31

Развлекательный центр для пассажиров задних сидений

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

26.Развлекательный центр

для пассажиров задних
сидений

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Вставьте отвертку с плоским жалом в участ-
ки, обозначенные

, и снимите рассеиватели

освещения салона.

3) Отверните болты, а затем снимите крышку
дисплея.

4) Снимите 4 крепежных болта.

5) Отверните винты временного крепления и
снимите блок дисплея.

ПРИМЕЧАНИЕ:
Обязательно поддерживайте блок одной ру-
кой, чтобы не допустить его падения.
6) Снимите зажимы временного крепления со
скобы в крыше.

B: УСТАНОВКА

1) Совместите зажим (А) временного крепле-
ния с выступом (С) при помощи винта (В) вре-
менного крепления и закрепите на блоке раз-
влекательного центра для пассажиров задних
сидений.

ПРИМЕЧАНИЕ:
При установке нового развлекательного цент-
ра для пассажиров задних сидений хомут вхо-
дит в комплект поставки, поэтому шаг 1) мож-
но опустить.
2) Зацепите крюк блока развлекательного цен-
тра для пассажиров задних сидений за узел
скобы в крыше.
3) Прикрепите зажимы временного крепления
к скобе в крыше.
4) Затяните 4 крепежных болта и подсоедини-
те разъем.
5) Подсоедините разъем освещения салона,
установите крышку и закрепите ее болтами.
6) Установите рассеиватели освещения сало-
на, находясь вне автомобиля, и защелкните их
по месту.

(A) Вырез

(A) Хомут

ET-00188

(A)

ET-00189

(A)

ET-00199

ET-00190

(A)

(C)

(B)

ET-00268
