AB(diag)-56

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-20, Блок
управления сис-
темой подушек
безопасности.>

Переходите к ша-
гу 6.

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
AB(diag)-46, Спи-
сок кодов диа-
гностики неис-
правностей
(КДН).>

Завершите прове-
дение диагности-
ки.

Шаг

Проверка

Да

Нет

AB(diag)-57

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

A: КДН 15 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны водителя).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (водителя).
• Замыкание на силовой провод цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).

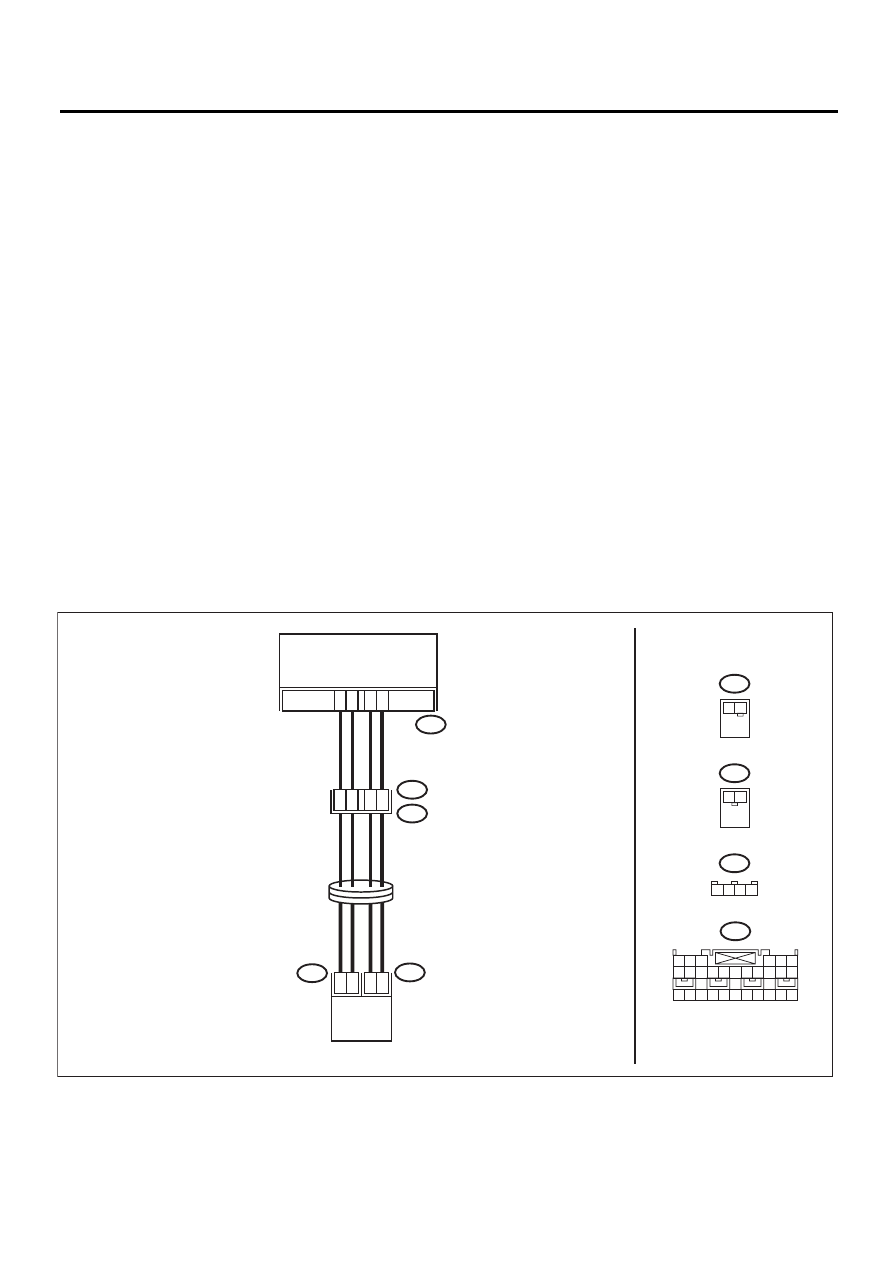

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01721

AB6

AB2

AB7

AB6

AB37

AB38

1 2 3 4

AB37

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

НАГНЕТАТЕЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

AB(diag)-58

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
модулем подушки безопасности водителя.

Контакт ненаде-
жен?

Замените как основ-
ной жгут проводов
системы подушек бе-
зопасности, так и
жгут проводов пере-
городки моторного
отсека.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сделай-
те паузу не менее 20 секунд.
2) Снимите модуль подушки безопасности водителя.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB38).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините разъем (1Q) диагностического жгу-
та проводов Q к разъему (AB37).
6) Подсоедините резистор модуля подушки безопас-
ности к разъему (2Q) диагностического жгута прово-
дов Q.
7) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая
лампа системы по-
душек безопаснос-
ти горит в течение 6
секунд, а затем гас-
нет?

Замените модуль по-
душки безопасности
водителя. <См. AB-
14, Модуль подушки
безопасности води-
теля.>

Переходите к ша-
гу 3.

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕВОЙ
КОЛОНКИ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сделай-
те паузу не менее 20 секунд.
2) Отсоедините диагностический жгут проводов N от
разъема (AB38).
3) Отсоедините диагностический жгут проводов Q от
разъема (AB37).
4) Снимите нижнюю крышку панели приборов и отсо-
едините разъем (AB7) от (AB2).
5) Подсоедините разъем (1P) диагностического жгу-
та проводов P к разъему (AB2).
6) Подсоедините резистор модуля подушки безопас-
ности к разъемам (2P) и (3P) диагностического жгута
проводов P.
7) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая
лампа системы по-
душек безопаснос-
ти горит в течение 6
секунд, а затем гас-
нет?

Замените поворот-
ный разъем рулевой
колонки. <См. AB-23,
Поворотный разъем
рулевой колонки.>

Переходите к ша-
гу 4.

AB(diag)-59

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВО-
ДОВ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сделай-
те паузу не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъемов (2P) и (3P) диагностического жгута
проводов P.
3) Снимите нижнюю боковую крышку консоли со сто-
роны переднего пассажира и отсоедините разъем
(AB10) от (AB9).
4) Отсоедините от блока управления системой поду-
шек безопасности все разъемы и подсоедините разъ-
ем (1U) диагностического жгута проводов U к разъему
(AB6).
5) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON. (двига-
тель выключен)
6) Измерьте напряжение между разъемом (2U) диа-
гностического жгута проводов U и массой кузова.

Разъемы и клеммы

(2U) № 4 (+) — Масса кузова (–):
(2U) № 2 (+) — Масса кузова (–):
(2U) № 8 (+) — Масса кузова (–):
(2U) № 12 (+) — Масса кузова (–):

Напряжение мень-
ше, чем 1 В?

Переходите к шагу 5. Замените как ос-

новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
перегородки мо-
торного отсека.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-20, Блок
управления систе-
мой подушек безо-
пасности.>

Переходите к ша-
гу 6.

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-46, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет
